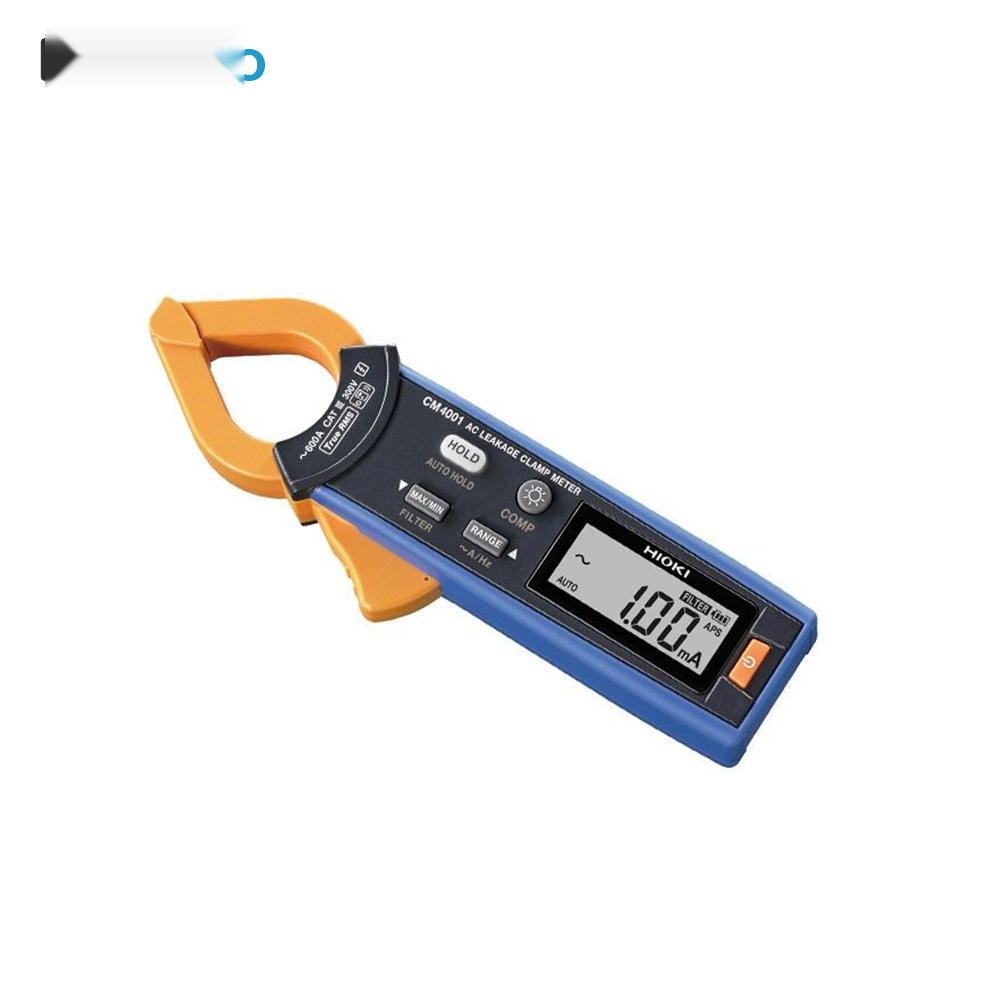

معرفی کلمپ آمپرمتر نشتی جریان 600 آمپر هیوکی مدل HIOKI CM4001
کلمپ آمپرمتر نشتی جریان هیوکی مدل HIOKI CM4001 یک ابزار تخصصی و دقیق برای اندازهگیری جریان متناوب (AC) است که با تمرکز ویژه بر اندازهگیری جریان نشتی و جریان بار طراحی شده است. این کلمپ آمپرمتر میتواند جریان AC را از 0.60 میلیآمپر تا 600 آمپر اندازهگیری کند و به همین دلیل برای عیبیابی، تعمیر و نگهداری تجهیزات الکتریکی، بررسی تابلوهای برق و شناسایی جریان نشتی در مدارها کاربرد گستردهای دارد.
یکی از مهمترین مزیتهای کلمپ آمپرمتر هیوکی CM4001 طراحی باریک و جمعوجور فک آن است. قطر هسته فک دستگاه 24 میلیمتر بوده و شکل فک به گونهای طراحی شده است که قرار دادن آن در میان کابلها و سیمهای نزدیک به یکدیگر آسانتر باشد. این ویژگی در زمان بررسی تابلوهای برق و مدارهایی که فضای دسترسی محدودی دارند، موجب سرعت و سهولت بیشتر عملیات اندازهگیری میشود.
CM4001 از نوع کلمپ آمپرمتر True RMS است و جریان AC را در پنج رنج 60.00 میلیآمپر، 600.0 میلیآمپر، 6.000 آمپر، 60.00 آمپر و 600.0 آمپر اندازهگیری میکند. بازه فرکانسی اندازهگیری جریان این دستگاه نیز 40 هرتز تا 1 کیلوهرتز است. دقت پایه در فرکانس 45 تا 66 هرتز برای رنجهای 60.00 میلیآمپر تا 6.000 آمپر برابر ±1.5% rdg ±5 dgt و برای رنجهای 60.00 تا 600.0 آمپر برابر ±2.5% rdg ±5 dgt است.
از آنجا که این دستگاه یک کلمپ آمپرمتر نشتی AC است، برای اندازهگیری جریان نیازی به قطع مدار یا قرار دادن دستگاه بهصورت سری در مسیر جریان ندارید. کافی است هادی یا مجموعه سیم موردنظر را در محدوده فک قرار دهید و اندازهگیری را انجام دهید. این روش باعث کاهش زمان عیبیابی و افزایش ایمنی و سهولت کار تکنسین میشود.
کاربرد کلمپ آمپرمتر هیوکی CM4001
کلمپ آمپرمتر HIOKI CM4001 برای طیف وسیعی از فعالیتهای برق و تعمیرات طراحی شده است. مهمترین کاربرد آن بررسی جریان نشتی تجهیزات و مدارهای الکتریکی است؛ به همین دلیل میتوان از آن در نگهداری و عیبیابی تابلوهای برق، تجهیزات صنعتی، موتورهای الکتریکی، سیستمهای توزیع برق و مدارهایی که احتمال نشتی جریان دارند استفاده کرد.
این دستگاه همچنین برای بررسی جریان بار مناسب است و به تکنسین اجازه میدهد بدون باز کردن مدار، وضعیت جریان عبوری را بررسی کند. قابلیت مقایسهای دستگاه نیز امکان تعیین یک مقدار آستانه را فراهم میکند تا در صورت عبور مقدار اندازهگیریشده از حد تعیینشده، هشدار صوتی و نور پسزمینه هشدار فعال شود. این قابلیت میتواند در پیدا کردن سریعتر نقاط مشکلدار و بررسی رخدادهای قطع حفاظتی مانند GFCI و RCD مفید باشد.
اندازهگیری جریان نشتی با HIOKI CM4001
یکی از مهمترین ویژگیهای کلمپ آمپرمتر CM4001 امکان اندازهگیری جریانهای بسیار پایین در کنار جریانهای بار تا 600 آمپر است. این دستگاه میتواند جریان را از 0.60 mA تا 600.0 A با دقت تضمینشده اندازهگیری کند؛ بنابراین یک ابزار واحد برای بررسی جریان نشتی و جریانهای بالاتر در اختیار تکنسین قرار میدهد.
برای اندازهگیری جریان نشتی، طراحی باریک فک اهمیت زیادی دارد؛ زیرا در بسیاری از تابلوها و جعبههای برق، کابلها در کنار یکدیگر قرار گرفتهاند و دسترسی به یک هادی مشخص دشوار است. فک باریک CM4001 برای قرارگیری آسانتر میان سیمها و کابلهای با فاصله کم طراحی شده و قطر هسته آن 24 میلیمتر است.
قابلیتهای کلمپ آمپرمتر هیوکی مدل CM4001
- اندازهگیری جریان AC از 0.60 میلیآمپر تا 600 آمپر با پنج رنج اندازهگیری
- اندازهگیری جریان به روش True RMS برای کاربردهای دقیقتر در مدارهای AC
- مناسب برای اندازهگیری جریان نشتی و جریان بار
- مجهز به فک باریک با قطر هسته 24 میلیمتر
- مناسب برای کار در فضاهای محدود و میان کابلهای نزدیک به یکدیگر
- قابلیت اندازهگیری فرکانس از 40.0 تا 999.9 هرتز
- مجهز به عملکرد مقایسهای (Comparator) برای بررسی عبور مقدار اندازهگیری از آستانه تعیینشده
- هشدار صوتی و نور پسزمینه هشدار در عملکرد Comparator
- قابلیت نمایش و ثبت مقادیر حداکثر، حداقل و میانگین
- دارای قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده
- مجهز به نور پسزمینه نمایشگر برای کار در محیطهای کمنور
- دارای خاموشی خودکار برای کاهش مصرف باتری
- مجهز به عملکرد AC Inrush برای بررسی جریان هجومی
- دارای فیلتر پایینگذر با فرکانس قطع 180 هرتز ±30 هرتز
- نرخ بهروزرسانی نمایشگر 5 بار در ثانیه
- امکان انتقال اطلاعات به گوشی و تبلت با نصب آداپتور بیسیم Z3210
ارتباط بیسیم و انتقال اطلاعات با HIOKI CM4001
نسخه استاندارد CM4001 بهصورت پیشفرض دارای ارتباط بیسیم داخلی نیست؛ اما با نصب آداپتور بیسیم HIOKI Z3210 میتوان قابلیت ارتباط بیسیم را به دستگاه اضافه کرد. در این حالت اطلاعات اندازهگیریشده را میتوان به گوشی هوشمند یا تبلت منتقل کرد و با استفاده از نرمافزار رایگان GENNECT Cross دادهها را مشاهده، ثبت و برای تهیه گزارش استفاده کرد.
آداپتور Z3210 علاوه بر ارتباط با GENNECT Cross، امکان انتقال مستقیم دادههای اندازهگیری به Excel از طریق قابلیت HID را نیز فراهم میکند. این ویژگی برای پروژههایی که نیاز به ثبت تعداد زیادی اندازهگیری دارند، میتواند باعث کاهش ورود دستی اطلاعات و کاهش خطای انسانی شود.
فیلتر و اندازهگیری دقیقتر جریان AC
کلمپ آمپرمتر هیوکی CM4001 به فیلتر اندازهگیری مجهز است که در حالت فعال، فرکانس قطع آن 180 هرتز ±30 هرتز با سطح 3 دسیبل است. استفاده از این فیلتر میتواند در برخی اندازهگیریها برای کاهش تأثیر مؤلفههای فرکانسی ناخواسته و تمرکز بیشتر بر مؤلفه موردنظر مفید باشد.
اندازهگیری True RMS در کلمپ آمپرمتر CM4001
CM4001 جریان AC را با روش True RMS اندازهگیری میکند. این ویژگی برای اندازهگیری جریان در شرایطی که شکل موج کاملاً سینوسی نیست اهمیت دارد و باعث میشود دستگاه برای کاربردهای مختلف تعمیراتی و صنعتی گزینه مناسبی باشد. محدوده فرکانسی جریان AC این مدل از 40 هرتز تا 1 کیلوهرتز اعلام شده است.
آیا HIOKI CM4001 ولتاژ را اندازهگیری میکند؟
خیر. HIOKI CM4001 یک کلمپ آمپرمتر تخصصی برای اندازهگیری جریان AC است و طبق مشخصات رسمی هیوکی، رنج اندازهگیری ولتاژ AC برای این مدل وجود ندارد. بنابراین اگر علاوه بر جریان به اندازهگیری ولتاژ، مقاومت یا جریان DC نیاز دارید، باید به سراغ مدلهای چندمنظورهتر بروید.
مشخصات ایمنی و شرایط کاری کلمپ آمپرمتر CM4001
این دستگاه برای استفاده در محیطهای داخلی طراحی شده و دارای استاندارد ایمنی EN 61010 و استاندارد EMC مطابق EN 61326 است. رده اندازهگیری آن CAT III 300 V اعلام شده است. محدوده دمای کاری دستگاه نیز از 10- تا 65+ درجه سانتیگراد است.
مزایای خرید کلمپ آمپرمتر هیوکی CM4001
- اندازهگیری جریان از سطح بسیار پایین نشتی تا جریان بار 600 آمپر
- طراحی باریک و مناسب برای کابلهای نزدیک به یکدیگر
- وزن کم و ابعاد جمعوجور برای استفاده طولانیمدت
- قابلیت True RMS برای اندازهگیری جریان AC
- امکان ثبت مقادیر Max/Min/Avg و نگهداری داده
- قابلیت Comparator برای تشخیص سریع عبور جریان از مقدار آستانه
- امکان افزودن ارتباط بیسیم با Z3210
مشخصات فنی کلمپ آمپرمتر هیوکی HIOKI CM4001
نوع دستگاه
کلمپ آمپرمتر نشتی جریان AC
محدوده جریان AC
60.00 mA / 600.0 mA / 6.000 A / 60.00 A / 600.0 A
روش اندازهگیری جریان
True RMS
دقت تضمینشده
از 0.60 میلیآمپر تا 600.0 آمپر
دقت پایه جریان
±1.5% rdg ±5 dgt در 60.00 mA تا 6.000 A و ±2.5% rdg ±5 dgt در 60.00 A تا 600.0 A در فرکانس 45 تا 66 هرتز
محدوده فرکانس جریان
40.0 Hz تا 1 kHz
محدوده اندازهگیری فرکانس
40.0 تا 999.9 هرتز
فاکتور تاج
4.5 تا 4000 شمارش و 3 برای بیش از 4000 تا 6000 شمارش
فیلتر
فرکانس قطع 180 ± 30 هرتز، حالت فعال با سطح 3 dB-
عملکردها
Comparator، Max/Min/Avg، Backlight، Data Hold، خاموشی خودکار و AC Inrush
نرخ بهروزرسانی نمایشگر
5 بار در ثانیه
ابعاد
37 × 160 × 27 میلیمتر
منبع تغذیه
1 عدد باتری قلیایی LR03
زمان کار مداوم
حدود 32 ساعت بدون Z3210 و حدود 16 ساعت با Z3210 و ارتباط بیسیم
ارتباط بیسیم
با نصب آداپتور اختیاری Z3210
رده اندازهگیری
CAT III 300 V
دمای کاری
10- تا 65+ درجه سانتیگراد
لوازم همراه
کیف حمل، بند، دفترچه راهنما، نکات احتیاطی و باتری LR03
جدول مشخصات فنی کلمپ آمپرمتر HIOKI CM4001
| مدل |
HIOKI CM4001 |
|---|
| نوع اندازهگیری |
جریان AC و جریان نشتی |
|---|
| رنج جریان AC |
60.00 mA / 600.0 mA / 6.000 A / 60.00 A / 600.0 A |
|---|
| دقت تضمینشده |
0.60 mA تا 600.0 A |
|---|
| True RMS |
دارد |
|---|
| فرکانس جریان |
40 Hz تا 1 kHz |
|---|
| اندازهگیری فرکانس |
40.0 تا 999.9 Hz |
|---|
| ولتاژ AC |
ندارد |
|---|
| قطر فک |
24 میلیمتر |
|---|
| فیلتر |
180 ± 30 Hz، 3 dB- |
|---|
| قابلیتها |
Comparator، Max/Min/Avg، Data Hold، Backlight، Auto Power Off و AC Inrush |
|---|
| نرخ بهروزرسانی |
5 بار در ثانیه |
|---|
| منبع تغذیه |
1 عدد باتری قلیایی LR03 |
|---|
| ابعاد |
37 × 160 × 27 میلیمتر |
|---|
| وزن |
115 گرم |
|---|
| ارتباط بیسیم |
با آداپتور اختیاری Z3210 |
|---|
| استاندارد ایمنی |
EN 61010 |
|---|
| رده اندازهگیری |
CAT III 300 V |
|---|
سوالات متداول درباره کلمپ آمپرمتر HIOKI CM4001
کلمپ آمپرمتر HIOKI CM4001 چه چیزی را اندازهگیری میکند؟
CM4001 برای اندازهگیری جریان AC طراحی شده و بهطور ویژه برای اندازهگیری جریان نشتی و جریان بار کاربرد دارد. محدوده اندازهگیری آن از 0.60 میلیآمپر تا 600.0 آمپر است.
آیا CM4001 جریان DC را اندازهگیری میکند؟
خیر. این مدل یک کلمپ آمپرمتر تخصصی جریان AC است و برای اندازهگیری جریان DC طراحی نشده است. همچنین رنج اندازهگیری ولتاژ AC در مشخصات رسمی آن وجود ندارد.
حداکثر جریان قابل اندازهگیری با CM4001 چقدر است؟
حداکثر رنج جریان AC این دستگاه 600.0 آمپر است و دقت تضمینشده از 0.60 میلیآمپر تا 600.0 آمپر اعلام شده است.
آیا CM4001 برای اندازهگیری جریان نشتی مناسب است؟
بله. یکی از کاربردهای اصلی این مدل، اندازهگیری جریان نشتی AC است و امکان اندازهگیری جریانهای پایین از 0.60 میلیآمپر، آن را برای بررسی نشتی مدارها مناسب میکند.
قطر فک کلمپ آمپرمتر CM4001 چقدر است؟
قطر هسته فک این دستگاه 24 میلیمتر است و طراحی باریک آن برای کار میان کابلها و سیمهای نزدیک به یکدیگر در نظر گرفته شده است.
آیا CM4001 قابلیت اتصال به موبایل دارد؟
بله، اما برای استفاده از ارتباط بیسیم باید آداپتور اختیاری Z3210 روی دستگاه نصب شود. پس از نصب این آداپتور، امکان انتقال داده به گوشی یا تبلت و استفاده از نرمافزار GENNECT Cross فراهم میشود.
آیا اطلاعات CM4001 را میتوان به Excel منتقل کرد؟
بله. با نصب Z3210، قابلیت انتقال مستقیم دادهها به Excel از طریق عملکرد HID نیز در دسترس است.
CM4001 برای چه افرادی مناسب است؟
این دستگاه برای تکنسینهای برق، تعمیرکاران تجهیزات الکتریکی، کارشناسان نگهداری و تعمیرات، برقکاران صنعتی و افرادی که به بررسی جریان نشتی و جریان بار AC نیاز دارند، گزینهای کاربردی است.
آیا CM4001 جریان هجومی را اندازهگیری میکند؟
بله. یکی از قابلیتهای دستگاه AC Inrush است که برای بررسی جریان هجومی در کاربردهای مرتبط با تجهیزات AC در نظر گرفته شده است.
جمعبندی و خرید کلمپ آمپرمتر هیوکی CM4001
کلمپ آمپرمتر هیوکی HIOKI CM4001 یک کلمپ آمپرمتر تخصصی جریان AC است که برای اندازهگیری جریان نشتی و جریان بار در بازه 0.60 میلیآمپر تا 600 آمپر طراحی شده است. فک باریک 24 میلیمتری، اندازهگیری True RMS، قابلیت ثبت مقادیر حداکثر، حداقل و میانگین، Data Hold، نور پسزمینه، Comparator، اندازهگیری فرکانس و عملکرد AC Inrush از مهمترین امکانات این مدل هستند.
در صورتی که به دنبال یک کلمپ آمپرمتر نشتی جریان دقیق، سبک و مناسب برای عیبیابی و تعمیرات برق هستید، CM4001 به دلیل طراحی باریک، محدوده گسترده اندازهگیری و قابلیتهای تخصصی میتواند انتخاب مناسبی باشد. همچنین در صورت نیاز به ثبت و انتقال دیجیتال دادهها، امکان استفاده از آداپتور بیسیم Z3210 و نرمافزار GENNECT Cross وجود دارد.
برای اطلاع از قیمت کلمپ آمپرمتر هیوکی CM4001، موجودی، شرایط خرید و دریافت مشاوره تخصصی تجهیزات اندازهگیری میتوانید با کارشناسان کالیبکس در ارتباط باشید.
