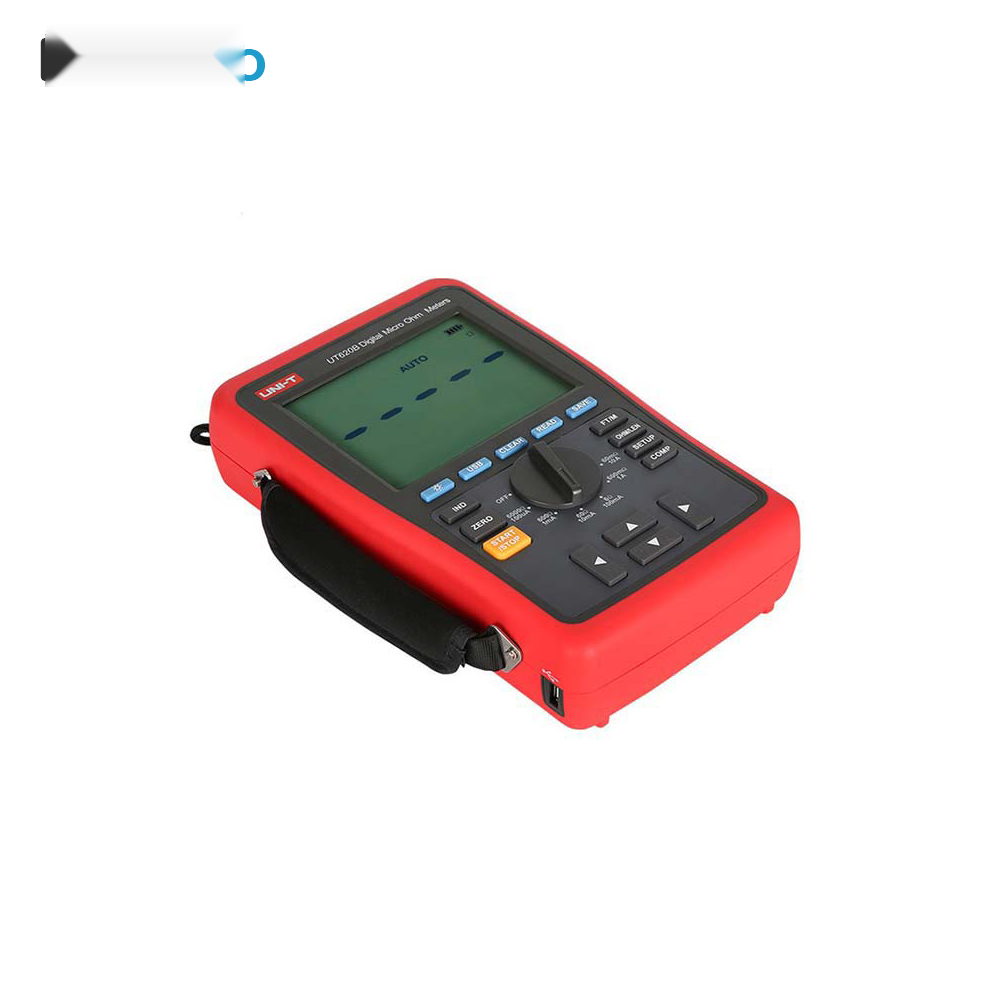

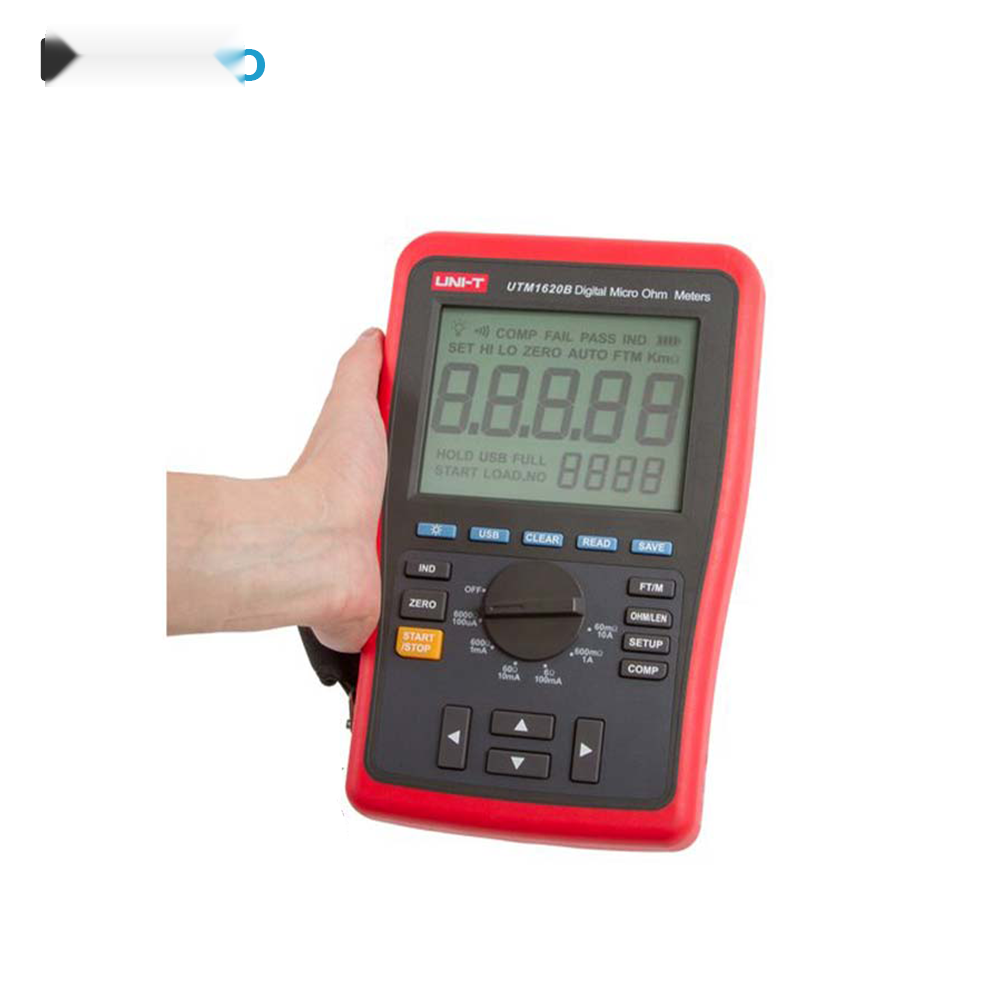

میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620B | تستر مقاومت پایین 10 آمپر با رزولوشن 1 میکرواهم
میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620B یک تستر حرفهای مقاومت DC پایین است که برای اندازهگیری مقاومت سیمها، کابلها، اتصالات و سایر هادیهای حامل جریان طراحی شده است. این دستگاه با روش چهار سیمه، جریان تست حداکثر 10 آمپر و رزولوشن 1 میکرواهم میتواند مقاومت را در شش محدوده مختلف از 60 میلیاهم تا 6 کیلواهم اندازهگیری کند. UNI-T این مدل را برای اندازهگیری مقاومت پایین و کاربردهای کنترل کیفیت، تست و عیبیابی تجهیزات الکتریکی معرفی کرده است. :contentReference[oaicite:0]{index=0}
UNI-T UT620B علاوه بر اندازهگیری مقاومت، قابلیت مقایسه مقدار اندازهگیریشده با حدود بالا و پایین، اندازهگیری طول سیم بر حسب متر یا فوت، ذخیره 1000 گروه داده، انتقال دوطرفه اطلاعات از طریق USB، Data Hold، Zeroing، اندازهگیری نسبی و حالت اندازهگیری مقاومت القایی IND را ارائه میدهد. این دستگاه دارای باتری لیتیومی داخلی قابل شارژ است و همراه با کابلهای تست Kelvin، کابل USB و نرمافزار کامپیوتری عرضه میشود. :contentReference[oaicite:1]{index=1}
میکرو اهممتر UNI-T UT620B چیست؟
UT620B یک Digital Micro Ohm Meter برای اندازهگیری مقاومتهای پایین جریان مستقیم است. مهمترین تفاوت این نوع دستگاه با اهممترهای عمومی، تمرکز بر اندازهگیری مقاومتهای بسیار پایین و استفاده از روش چهار سیمه است.
در روش چهار سیمه، مسیر تزریق جریان و مسیر اندازهگیری ولتاژ از هم جدا هستند. این روش باعث کاهش اثر مقاومت سیمهای تست و مقاومت تماس در نتیجه نهایی میشود و به همین دلیل برای اندازهگیری کابل، اتصالات، کنتاکتها، سیمپیچها و سایر هادیهای کممقاومت مناسب است.
ویژگیهای اصلی میکرو اهممتر دیجیتال UNI-T UT620B
- اندازهگیری مقاومت DC پایین با روش چهار سیمه
- رزولوشن 1 میکرواهم
- حداکثر جریان تست 10 آمپر
- شش محدوده اندازهگیری مقاومت
- اندازهگیری از 60mΩ تا 6kΩ
- قابلیت مقایسه با حدود بالا و پایین
- آلارم High/Low برای کنترل نتیجه
- اندازهگیری طول سیم بر حسب متر و فوت
- ذخیرهسازی 1000 گروه داده
- انتقال دوطرفه اطلاعات بین USB و کامپیوتر
- Data Hold
- Zeroing برای تنظیم صفر
- اندازهگیری نسبی Relative
- حالت اندازهگیری مقاومت القایی IND
- رنج دستی
- نور پسزمینه نمایشگر
- نشانگر کاهش باتری
- خاموشی خودکار
- باتری لیتیومی داخلی قابل شارژ
- دارای گواهی CE و RoHS
مشخصات فنی میکرو اهممتر UNI-T مدل UT620B
| مشخصه | مشخصات فنی |
|---|
| برند |
UNI-T |
| مدل |
UT620B |
| نوع دستگاه |
میکرو اهممتر دیجیتال |
| نوع اندازهگیری |
مقاومت DC پایین |
| روش اندازهگیری |
چهار سیمه |
| رزولوشن |
1µΩ |
| رنج اول |
60mΩ با جریان تست 10A |
| دقت رنج 60mΩ |
±(0.25% + 25 رقم) |
| رنج دوم |
600mΩ با جریان تست 1A |
| دقت رنج 600mΩ |
±(0.25% + 20 رقم) |
| رنج سوم |
6Ω با جریان تست 100mA |
| دقت رنج 6Ω |
±(0.25% + 20 رقم) |
| رنج چهارم |
60Ω با جریان تست 10mA |
| دقت رنج 60Ω |
±(0.25% + 20 رقم) |
| رنج پنجم |
600Ω با جریان تست 1mA |
| دقت رنج 600Ω |
±(0.25% + 25 رقم) |
| رنج ششم |
6kΩ با جریان تست 100µA |
| دقت رنج 6kΩ |
±(0.25% + 30 رقم) |
| تعداد شمارش نمایشگر |
60000 Count |
| اندازهگیری چهار سیم |
دارد |
| اندازهگیری طول سیم |
دارد، متر و فوت |
| هشدار حد بالا و پایین |
دارد |
| ذخیره داده |
1000 گروه |
| انتقال داده |
USB |
| رنج دستی |
دارد |
| Backlight |
دارد |
| Relative |
دارد |
| Zeroing |
دارد |
| IND Resistance |
دارد |
| Data Hold |
دارد |
| نشانگر کاهش باتری |
دارد |
| خاموشی خودکار |
دارد |
| باتری |
Li-ion، 3.7V، 8000mAh، قابل شارژ |
| ابعاد نمایشگر |
116 × 87.5 میلیمتر |
| ابعاد دستگاه |
268 × 168 × 60 میلیمتر |
| وزن |
حدود 1.5 کیلوگرم |
| رنگ |
قرمز و خاکستری |
| استانداردها |
CE، RoHS |
رنجهای اندازهگیری مقاومت در UT620B
یکی از نقاط قوت UNI-T UT620B وجود شش رنج اندازهگیری است. این رنجها از مقاومتهای بسیار پایین شروع شده و تا 6 کیلواهم ادامه پیدا میکنند. جریان تست نیز متناسب با محدوده مقاومت تغییر میکند. :contentReference[oaicite:2]{index=2}
| محدوده مقاومت | جریان تست | دقت |
|---|
| 60mΩ |
10A |
±(0.25% + 25) |
| 600mΩ |
1A |
±(0.25% + 20) |
| 6Ω |
100mA |
±(0.25% + 20) |
| 60Ω |
10mA |
±(0.25% + 20) |
| 600Ω |
1mA |
±(0.25% + 25) |
| 6kΩ |
100µA |
±(0.25% + 30) |
جریان تست 10 آمپر در UT620B
در پایینترین رنج، دستگاه جریان تست 10 آمپر DC را اعمال میکند. جریان بالا باعث ایجاد افت ولتاژ قابل اندازهگیریتر در مقاومتهای بسیار پایین میشود و امکان خواندن مقاومت در محدوده میلیاهم با رزولوشن 1 میکرواهم را فراهم میکند.
با افزایش مقدار مقاومت، جریان تست به 1 آمپر، 100 میلیآمپر، 10 میلیآمپر، 1 میلیآمپر و در نهایت 100 میکروآمپر کاهش پیدا میکند. این ساختار باعث میشود دستگاه هم در اندازهگیری مقاومتهای بسیار پایین و هم مقاومتهای بالاتر عملکرد مناسبی داشته باشد.
روش چهار سیمه برای اندازهگیری دقیق مقاومت پایین
در اندازهگیری مقاومتهای کم، مقاومت خود سیمهای تست ممکن است روی نتیجه اثر بگذارد. در UT620B مسیر تزریق جریان و مسیر اندازهگیری ولتاژ از هم مستقل هستند و دستگاه با روش چهار سیمه این خطای ناشی از مقاومت لیدها را کاهش میدهد. سازنده نیز به بهبود روش اندازهگیری و جبران اثر مقاومت تماس کابلها اشاره کرده است. :contentReference[oaicite:3]{index=3}
به همین دلیل این دستگاه برای تست کابلها، هادیها، اتصالات، کنتاکتها و سیمپیچهایی که مقاومت پایین دارند گزینه مناسبی است.
قابلیت مقایسه و آلارم حد بالا و پایین
UT620B دارای عملکرد Comparison است و میتواند مقدار اندازهگیریشده را با حدود بالا و پایین مقایسه کند. این ویژگی برای کنترل کیفیت و تشخیص سریع قطعه قابل قبول یا خارج از محدوده بسیار کاربردی است. :contentReference[oaicite:4]{index=4}
با تعیین حد بالا و پایین، میتوان مقدار مقاومت قطعات مختلف را با محدوده مرجع مقایسه کرد و در آزمونهای تکراری، فرآیند بررسی را سریعتر انجام داد.
اندازهگیری طول سیم و کابل
یکی از امکانات کاربردی UNI-T UT620B محاسبه طول سیم ناشناخته است. این قابلیت میتواند طول سیم را در دو واحد متر و فوت محاسبه کند و برای بررسی کابلهایی که طول آنها مشخص نیست مورد استفاده قرار گیرد. :contentReference[oaicite:5]{index=5}
نتیجه محاسبه طول باید با توجه به جنس هادی و مقاومت واحد طول کابل تفسیر شود؛ بنابراین دقت محاسبه به مشخصات واقعی سیم مورد آزمایش وابسته است.
حافظه 1000 گروه و انتقال اطلاعات با USB
UT620B دارای حافظه داخلی برای ذخیره 1000 گروه داده است. این قابلیت امکان ثبت نتایج اندازهگیری در پروژههای مختلف و بازخوانی آنها را فراهم میکند. :contentReference[oaicite:6]{index=6}
همچنین دستگاه از انتقال دوطرفه داده از طریق USB و کامپیوتر پشتیبانی میکند. بنابراین میتوان اطلاعات را برای بررسی، تحلیل و مستندسازی به کامپیوتر منتقل کرد. صفحه رسمی UNI-T نیز نرمافزار و راهنمای مربوط به سری UT620A/UT620B را ارائه کرده است. :contentReference[oaicite:7]{index=7}
باتری لیتیومی قابل شارژ
منبع تغذیه UT620B یک باتری لیتیومیون 3.7V با ظرفیت 8000mAh است. باتری داخلی قابل شارژ باعث میشود دستگاه برای استفاده در محل پروژه و عملیات تعمیر و نگهداری مناسب باشد. :contentReference[oaicite:8]{index=8}
نمایشگر 60000 Count با نور پسزمینه
نمایشگر دستگاه دارای 60000 Count است و ابعاد بخش نمایش آن حدود 116 × 87.5 میلیمتر اعلام شده است. وجود نور پسزمینه نیز خواندن مقادیر را در محیطهای کمنور آسانتر میکند. :contentReference[oaicite:9]{index=9}
حالت IND برای اندازهگیری مقاومت القایی
UT620B علاوه بر اندازهگیری مقاومت معمولی، دارای IND Resistance Measurement Mode است. این قابلیت برای کاربردهایی که قطعه یا مدار تحت آزمایش رفتار القایی دارد، مانند برخی سیمپیچها، اهمیت بیشتری پیدا میکند. :contentReference[oaicite:10]{index=10}
کاربردهای میکرو اهممتر UNI-T UT620B
- اندازهگیری مقاومت سیمها و کابلها
- تست مقاومت هادیها
- بررسی مقاومت اتصالات الکتریکی
- تست مقاومت کنتاکتها
- اندازهگیری مقاومت سیمپیچ موتورها
- بررسی مقاومت سیمپیچ ترانسفورماتورها
- تست نقاط جوش و اتصالات لحیمی
- بررسی مقاومت داخل تابلوهای برق
- کنترل کیفیت اتصالات الکتریکی
- عیبیابی مدارها و تجهیزات
- اندازهگیری طول سیم و کابل
- ثبت نتایج برای مستندسازی و تحلیل کامپیوتری
مزایای میکرو اهممتر دیجیتال UNI-T UT620B
- رزولوشن بسیار بالا تا 1µΩ
- جریان تست تا 10A
- روش چهار سیمه
- شش رنج اندازهگیری مقاومت
- مقایسه مقدار اندازهگیری با حد بالا و پایین
- حافظه 1000 داده
- انتقال اطلاعات از طریق USB
- محاسبه طول سیم در متر و فوت
- Data Hold
- Zeroing و Relative Mode
- حالت مقاومت القایی IND
- باتری لیتیومی قابل شارژ
- نور پسزمینه نمایشگر
- خاموشی خودکار
- نشانگر کاهش باتری
- استانداردهای CE و RoHS
نحوه استفاده از UNI-T UT620B
- از بیبرق بودن کامل مدار یا تجهیز مورد آزمایش اطمینان حاصل کنید.
- کابلهای تست Kelvin را به ترمینالهای مربوطه متصل کنید.
- رنج مناسب مقاومت را انتخاب کنید یا رنج دستی موردنظر را تنظیم نمایید.
- گیرههای Kelvin را به دو نقطه مناسب از قطعه متصل کنید.
- در صورت نیاز، عملکرد Zeroing را برای تنظیم صفر انجام دهید.
- اندازهگیری را آغاز کنید و مقدار مقاومت را روی نمایشگر بخوانید.
- برای کنترل کیفیت، حدود High و Low را تنظیم کنید.
- در صورت نیاز از Data Hold یا Relative Mode استفاده کنید.
- نتیجه را در حافظه ذخیره کنید یا از طریق USB به کامپیوتر منتقل نمایید.
نکات مهم هنگام اندازهگیری مقاومت پایین
- مدار تحت آزمایش باید پیش از مقاومتسنجی کاملاً بیبرق باشد.
- سطح تماس گیرههای Kelvin باید تمیز و بدون اکسید یا آلودگی باشد.
- برای اندازهگیری دقیق مقاومتهای بسیار پایین، اتصال چهار سیمه را بهدرستی برقرار کنید.
- در اندازهگیریهای مقایسهای، محل و فشار اتصال گیرهها ثابت نگه داشته شود.
- برای جریان تست 10 آمپر، کابلها و اتصالات باید ظرفیت مناسب داشته باشند.
- طول سیم محاسبهشده باید با جنس و مقاومت واحد طول هادی تطبیق داده شود.
اقلام همراه UNI-T UT620B
بر اساس مشخصات رسمی UNI-T، اقلام استاندارد همراه شامل کابلهای تست با گیره Kelvin قرمز و مشکی، کابل برق، آداپتور برق، کابل رابط USB و CD نرمافزار PC است. کیف حمل و دفترچه انگلیسی نیز در بستهبندی استاندارد محصول ذکر شدهاند. :contentReference[oaicite:11]{index=11}
خرید میکرو اهممتر UNI-T UT620B از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. میکرو اهممتر UNI-T UT620B برای مهندسان برق، تکنسینهای تعمیر و نگهداری، واحدهای کنترل کیفیت و آزمایشگاههایی مناسب است که به اندازهگیری دقیق مقاومت پایین، جریان تست بالا، ثبت داده و انتقال اطلاعات به کامپیوتر نیاز دارند.
سوالات متداول میکرو اهممتر UNI-T UT620B
میکرو اهممتر UNI-T UT620B برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت پایین سیمها، کابلها، هادیها، اتصالات، سیمپیچها و سایر قطعات الکتریکی استفاده میشود.
حداکثر جریان تست UT620B چقدر است؟
حداکثر جریان تست در پایینترین رنج مقاومت 10 آمپر است.
رزولوشن UT620B چقدر است؟
رزولوشن دستگاه 1 میکرواهم است.
محدوده اندازهگیری مقاومت UT620B چقدر است؟
دستگاه شش رنج اندازهگیری از 60 میلیاهم تا 6 کیلواهم دارد.
آیا UNI-T UT620B چهار سیمه است؟
بله. دستگاه از روش چهار سیمه برای اندازهگیری مقاومت پایین استفاده میکند.
آیا UT620B طول سیم را اندازهگیری میکند؟
بله. دستگاه قابلیت اندازهگیری طول سیم در دو واحد متر و فوت را دارد.
حافظه میکرو اهممتر UT620B چند داده را ذخیره میکند؟
حافظه داخلی دستگاه ظرفیت ذخیره 1000 گروه داده را دارد.
آیا UT620B به کامپیوتر متصل میشود؟
بله. دستگاه از انتقال دوطرفه اطلاعات از طریق USB و کامپیوتر پشتیبانی میکند.
آیا UT620B باتری قابل شارژ دارد؟
بله. دستگاه دارای باتری لیتیومیون 3.7V با ظرفیت 8000mAh و قابلیت شارژ مجدد است.
آیا UT620B برای کنترل کیفیت مناسب است؟
بله. عملکرد مقایسهای و تنظیم حدود بالا و پایین برای ارزیابی سریع نتایج در کاربردهای کنترل کیفیت در دستگاه وجود دارد.
جمعبندی میکرو اهممتر دیجیتال UNI-T UT620B
میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620B یک تستر حرفهای مقاومت پایین است که با روش چهار سیمه، رزولوشن 1 میکرواهم، حداکثر جریان تست 10 آمپر و شش رنج از 60 میلیاهم تا 6 کیلواهم، برای اندازهگیری مقاومت کابلها، سیمها، اتصالات، سیمپیچها و هادیهای الکتریکی مناسب است. حافظه 1000 گروه، مقایسه حدود بالا و پایین، محاسبه طول سیم، USB، Data Hold، Zeroing، Relative Mode، حالت IND، باتری 8000mAh و نمایشگر 60000 Count از مهمترین قابلیتهای این مدل هستند. طبق صفحه رسمی UNI-T، مدل UT620B در حال حاضر در فهرست محصولات متوقفشده این شرکت قرار دارد. :contentReference[oaicite:12]{index=12}
