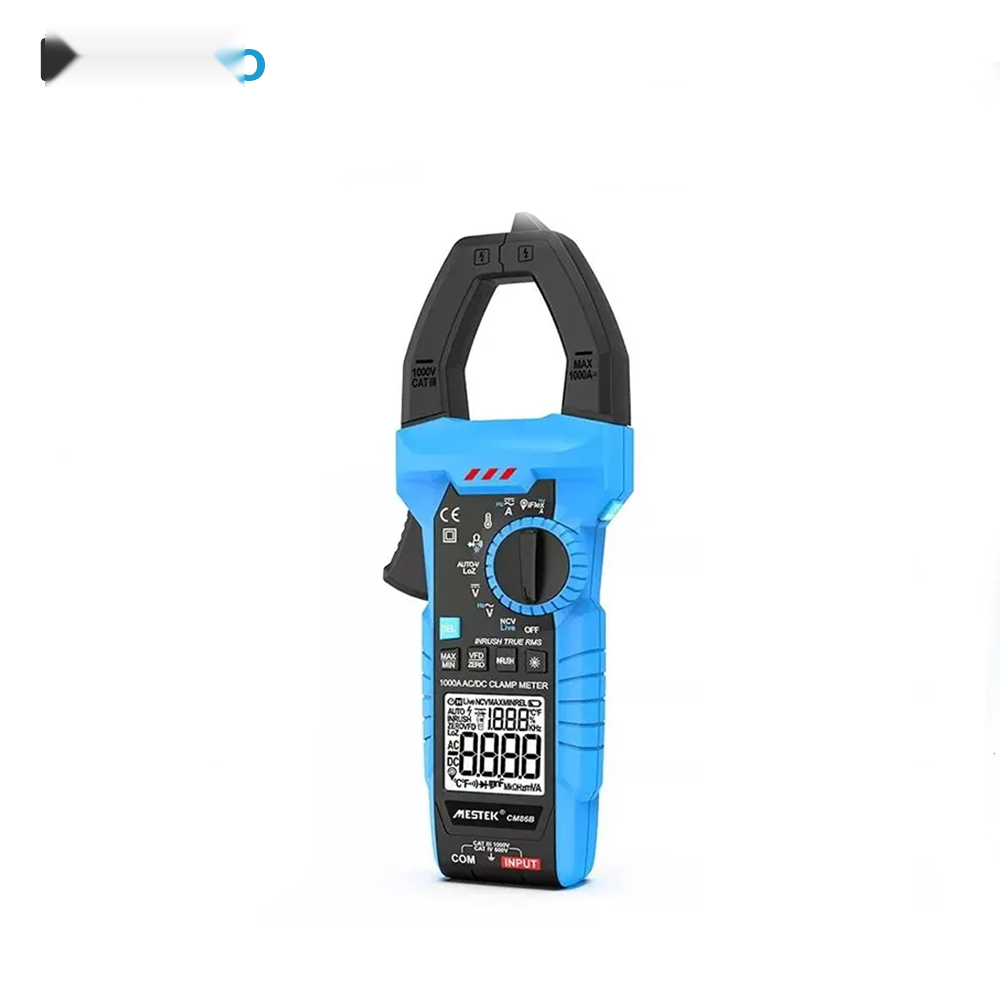

مولتی متر کلمپی مستک مدل MESTEK CM86B
مولتی متر کلمپی مستک مدل MESTEK CM86B یکی از مدلهای قدرتمند و چندمنظوره سری CM مستک است که برای اندازهگیری جریان، ولتاژ و سایر پارامترهای الکتریکی در محیطهای صنعتی، تعمیرگاهی و تأسیساتی طراحی شده است. این دستگاه علاوه بر عملکرد کلمپی، مجموعهای از قابلیتهای یک مولتی متر دیجیتال حرفهای را در اختیار کاربر قرار میدهد و امکان اندازهگیری جریان AC و DC تا 1000 آمپر، ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت را فراهم میکند. پشتیبانی از فناوری True RMS نیز باعث میشود اندازهگیری سیگنالهای AC پیچیده و غیرسینوسی با دقت مناسب انجام شود.
طراحی کلمپی مولتی متر MESTEK CM86B این امکان را فراهم میکند که جریان یک هادی بدون نیاز به قطع مدار اندازهگیری شود. دهانه فک 42 میلیمتری برای کار با کابلها و هادیهای نسبتاً ضخیم مناسب است و در صورت استفاده از کلمپ انعطافپذیر iFlex که بهصورت آپشن عرضه میشود، امکان اندازهگیری جریان تا 3000 آمپر نیز فراهم خواهد شد. این ویژگی CM86B را برای عیبیابی تابلوهای برق، موتورهای الکتریکی، تجهیزات صنعتی، سیستمهای قدرت و کاربردهای تعمیراتی به گزینهای کاربردی تبدیل میکند.
یکی از نقاط قوت مولتی متر کلمپی مستک CM86B، مجموعه کامل قابلیتهای اندازهگیری آن است. این دستگاه علاوه بر جریان و ولتاژ، امکان تست مقاومت تا 60 مگااهم، ظرفیت خازنی تا 60 میلیفاراد، فرکانس، دما در محدوده منفی 20 تا مثبت 1000 درجه سانتیگراد، دیود و پیوستگی مدار را ارائه میدهد. وجود پراب دمای نوع K نیز امکان بررسی دمای تجهیزات و قطعات را فراهم میکند.
از نظر کاربری و ایمنی نیز CM86B امکاناتی مانند تشخیص ولتاژ غیرتماسی NCV، نگهداری داده Data Hold، نور پسزمینه نمایشگر، چراغ قوه LED، خاموشی خودکار و گسترهیابی اتوماتیک را در اختیار کاربر قرار میدهد. استاندارد ایمنی اعلامشده برای این مدل EN/IEC 61010-2-032 و CAT III 1000V است؛ بنابراین هنگام استفاده از دستگاه باید همچنان اصول ایمنی برق و محدودیتهای درجشده در دفترچه راهنما رعایت شود.
ویژگی های مولتی متر کلمپی مستک مدل MESTEK CM86B
1. اندازهگیری جریان AC و DC تا 1000 آمپر
CM86B امکان اندازهگیری مستقیم جریان AC و DC تا 1000A را از طریق فک کلمپی فراهم میکند. این روش اندازهگیری باعث میشود در بسیاری از کاربردها نیازی به باز کردن سیم یا قرار دادن آمپرمتر بهصورت سری در مدار نباشد و فرآیند عیبیابی سریعتر انجام شود. این قابلیت برای تابلو برق، موتور، تجهیزات صنعتی و سیستمهای الکتریکی پرجریان اهمیت ویژهای دارد.
2. پشتیبانی از کلمپ انعطافپذیر iFlex تا 3000 آمپر
یکی از قابلیتهای قابل توجه CM86B، امکان استفاده از iFlex بهصورت آپشن است. با استفاده از کلمپ انعطافپذیر سازگار، محدوده اندازهگیری جریان میتواند تا 3000 آمپر افزایش پیدا کند. این نوع سنسور برای کابلهای بزرگ، مسیرهای دشوار و فضاهایی که قرار دادن فک معمولی در آنها سخت است، کاربرد بیشتری دارد.
3. فناوری True RMS برای اندازهگیری دقیقتر AC
فناوری True RMS به CM86B کمک میکند مقدار مؤثر واقعی سیگنالهای AC را اندازهگیری کند. این قابلیت در محیطهایی که با بارهای غیرخطی، منابع تغذیه سوئیچینگ، اینورترها و تجهیزات صنعتی مواجه هستیم اهمیت بیشتری پیدا میکند و نسبت به مولتیمترهای میانگینخوان میتواند نتیجه مناسبتری ارائه دهد.
4. اندازهگیری ولتاژ DC تا 1000 ولت و AC تا 750 ولت
مولتی متر کلمپی MESTEK CM86B در بخش ولتاژ، محدودهای تا 1000V DC و 750V AC ارائه میدهد. این محدوده برای بسیاری از کاربردهای تعمیراتی و صنعتی مناسب بوده و در کنار قابلیت اندازهگیری جریان بالا، CM86B را به یک ابزار چندمنظوره برای تست مدارهای الکتریکی تبدیل میکند.
5. اندازهگیری جریان هجومی تا 1000 آمپر
قابلیت Inrush Current برای بررسی جریان راهاندازی تجهیزات الکتریکی کاربرد دارد. در زمان روشن شدن موتور، کمپرسور و برخی تجهیزات دارای بار القایی، جریان اولیه میتواند برای مدت کوتاهی افزایش زیادی داشته باشد. CM86B امکان بررسی جریان هجومی تا 1000 آمپر را فراهم میکند و میتواند برای عیبیابی مشکلات راهاندازی تجهیزات مفید باشد.
6. تشخیص ولتاژ غیرتماسی NCV
قابلیت NCV یا Non-Contact Voltage Detection امکان بررسی اولیه وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم میکند. این قابلیت برای شناسایی سریع سیم برقدار، بررسی اولیه تابلو و تشخیص وجود میدان الکتریکی بسیار کاربردی است. NCV جایگزین اندازهگیری مستقیم ولتاژ نیست و برای تأیید قطعی بیبرقی مدار باید از روش اندازهگیری مناسب استفاده شود.
7. اندازهگیری مقاومت تا 60 مگااهم و ظرفیت خازنی تا 60 میلیفاراد
این دستگاه تنها برای اندازهگیری جریان و ولتاژ طراحی نشده است. CM86B امکان اندازهگیری مقاومت تا 60MΩ و ظرفیت خازنی تا 60mF را نیز دارد و در کنار تست دیود و تداوم مدار، برای عیبیابی بردها، قطعات الکترونیکی و مدارهای صنعتی کاربرد گستردهتری پیدا میکند.
8. اندازهگیری دما با پراب K-Type
با استفاده از پراب نوع K، محدوده اندازهگیری دمای CM86B از 20- تا 1000+ درجه سانتیگراد است. این قابلیت برای بررسی دمای موتور، تابلو، قطعات، تجهیزات حرارتی و کاربردهای عمومی تعمیر و نگهداری مفید است.
9. نمایشگر 10000 Counts با نور پسزمینه
نمایشگر دیجیتال 10000 Counts اطلاعات اندازهگیری را با خوانایی مناسب نمایش میدهد و وجود نور پسزمینه باعث میشود مشاهده اعداد در محیطهای کمنور و داخل تابلوهای برق آسانتر باشد. قابلیت Data Hold نیز امکان ثابت نگه داشتن مقدار نمایش دادهشده برای بررسی راحتتر را فراهم میکند.
10. دهانه فک 42 میلیمتری برای کابلهای بزرگتر
دهانه فک 42 میلیمتری باعث میشود CM86B برای اندازهگیری جریان در هادیها و کابلهایی با قطر بیشتر نسبت به کلمپهای کوچک مناسب باشد. این ویژگی در تابلوهای صنعتی و تجهیزات قدرت کاربردی است.
کاربردهای مولتی متر کلمپی MESTEK CM86B
مولتی متر کلمپی CM86B به دلیل ترکیب اندازهگیری جریان AC/DC، ولتاژ، مقاومت، ظرفیت خازنی، فرکانس، دما، تست دیود، تداوم و قابلیتهایی مانند NCV و True RMS، در طیف متنوعی از کارها قابل استفاده است.
- عیبیابی و تعمیر تابلوهای برق صنعتی
- اندازهگیری جریان موتورهای الکتریکی
- بررسی تجهیزات و مدارهای قدرت
- تست و عیبیابی سیستمهای برق صنعتی و تأسیسات
- بررسی جریان راهاندازی و Inrush موتور و تجهیزات
- تست کابلها و هادیهای دارای جریان بالا
- اندازهگیری دمای تجهیزات با پراب K-Type
- تعمیر و عیبیابی تجهیزات الکترونیکی و الکتریکی
- استفاده در تعمیرگاهها و پروژههای فنی
- کاربردهای نگهداری و تعمیرات صنعتی
مزایای خرید مولتی متر کلمپی مستک CM86B
اگر به دنبال یک مولتی متر کلمپی حرفهای با قابلیت اندازهگیری جریان AC و DC هستید، CM86B به دلیل محدوده 1000 آمپر، True RMS، اندازهگیری ولتاژ تا 1000 ولت DC، قابلیت Inrush، اندازهگیری دما، مقاومت و ظرفیت خازنی، امکانات متنوعی را در اختیار شما قرار میدهد. همچنین امکان استفاده از iFlex تا 3000 آمپر، انعطافپذیری دستگاه را برای اندازهگیری جریانهای بالاتر و کابلهای بزرگ افزایش میدهد.
نکات مهم هنگام استفاده از MESTEK CM86B
- برای اندازهگیری جریان با فک کلمپ، فک را فقط دور یک هادی قرار دهید.
- برای اندازهگیری جریان DC، در صورت نیاز از قابلیت صفر کردن دستگاه استفاده کنید.
- NCV صرفاً برای تشخیص اولیه وجود ولتاژ است و جایگزین تست مستقیم نمیشود.
- قبل از اندازهگیری، حالت و محدوده مناسب را انتخاب کنید و محدودیتهای ورودی دستگاه را رعایت کنید.
- برای تست مقاومت، دیود و ظرفیت خازنی، مدار باید مطابق دستورالعمل سازنده بدون انرژی باشد.
- از دستگاه خارج از محدودههای اندازهگیری اعلامشده استفاده نکنید.
- برای کار روی مدارهای دارای ولتاژ خطرناک، تجهیزات حفاظت فردی و اصول ایمنی برق را رعایت کنید.
مشخصات فنی مولتی متر کلمپی مستک مدل MESTEK CM86B
نوع دستگاه
مولتی متر کلمپی دیجیتال
نمایشگر
LCD دیجیتال، 10000 Counts، دارای نور پسزمینه
ولتاژ DC
600mV / 6V / 60V / 600V / 1000V
ولتاژ AC
6V / 60V / 600V / 750V
جریان DC
60A / 600A / 1000A
جریان AC
60A / 600A / 1000A
iFlex
تا 3000 آمپر، بهصورت آپشن
مقاومت
600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ
ظرفیت خازنی
600nF / 6μF / 60μF / 600μF / 6mF / 60mF
دمای قابل اندازهگیری
20- تا 1000+ درجه سانتیگراد
تشخیص ولتاژ غیرتماسی
دارد (NCV)
گسترهیابی
اتوماتیک (Auto Range)
نگهداری داده
دارد (Data Hold)
منبع تغذیه
3 عدد باتری 1.5 ولتی AAA
ابعاد
250 × 85 × 45 میلیمتر
وزن
حدود 620 گرم طبق صفحه رسمی محصول
رده ایمنی
EN 61010-2-032، CAT III 1000V
اقلام همراه
پرابهای تست، کیف حمل، باتری، دفترچه راهنما و پراب دمای K-Type؛ اقلام دقیق بستهبندی را هنگام خرید بررسی کنید.
توجه: مشخصات فنی فوق بر اساس اطلاعات منتشرشده توسط MESTEK و منابع فنی موجود تنظیم شده است. در منابع مختلف، وزن و برخی جزئیات بستهبندی متفاوت گزارش شدهاند؛ بنابراین برای وزن، محتویات جعبه و لوازم آپشنال، مشخصات نسخه و بستهبندی موجود را ملاک قرار دهید. منبع رسمی MESTEK برای CM86B وزن حدود 620 گرم، ابعاد 250×85×45 میلیمتر و باتری 3×1.5V AAA را اعلام کرده است.
سوالات متداول درباره مولتی متر کلمپی MESTEK CM86B
آیا CM86B جریان AC و DC را اندازهگیری میکند؟
بله. MESTEK CM86B امکان اندازهگیری جریان AC و DC تا 1000 آمپر را از طریق فک کلمپی دارد.
حداکثر ولتاژ قابل اندازهگیری با CM86B چقدر است؟
محدوده ولتاژ DC تا 1000 ولت و محدوده ولتاژ AC تا 750 ولت است.
آیا MESTEK CM86B قابلیت True RMS دارد؟
بله. True RMS یکی از قابلیتهای اصلی CM86B است و برای اندازهگیری دقیقتر سیگنالهای AC غیرسینوسی کاربرد دارد.
آیا CM86B قابلیت اندازهگیری جریان هجومی دارد؟
بله، این مدل قابلیت اندازهگیری جریان هجومی تا 1000 آمپر را دارد و برای بررسی جریان اولیه موتور و تجهیزات الکتریکی کاربردی است.
آیا امکان اندازهگیری جریان تا 3000 آمپر وجود دارد؟
بله، اما اندازهگیری تا 3000 آمپر مربوط به استفاده از کلمپ انعطافپذیر iFlex اختیاری است. فک اصلی CM86B برای اندازهگیری جریان تا 1000 آمپر طراحی شده است.
دهانه فک CM86B چند میلیمتر است؟
دهانه فک اصلی این مولتی متر کلمپی 42 میلیمتر است.
آیا این دستگاه دما را نیز اندازهگیری میکند؟
بله. با استفاده از پراب K-Type، CM86B امکان اندازهگیری دما در محدوده 20- تا 1000+ درجه سانتیگراد را دارد.
آیا CM86B برای برق صنعتی مناسب است؟
بله. محدوده جریان 1000 آمپر، True RMS، اندازهگیری ولتاژ تا 1000 ولت DC، جریان هجومی، دهانه فک 42 میلیمتری، NCV و قابلیتهای چندگانه، این مدل را برای بسیاری از کاربردهای عیبیابی و نگهداری تجهیزات صنعتی مناسب میکند.
تفاوت CM86B با یک آمپرمتر کلمپی ساده چیست؟
CM86B علاوه بر اندازهگیری جریان با کلمپ، قابلیتهایی مانند اندازهگیری ولتاژ AC/DC، مقاومت، ظرفیت خازنی، فرکانس و دما و همچنین تست دیود، تداوم، NCV و جریان هجومی را ارائه میدهد؛ بنابراین یک ابزار چندمنظورهتر از آمپرمتر کلمپی ساده محسوب میشود.
جمعبندی؛ آیا MESTEK CM86B انتخاب مناسبی است؟
اگر هدف شما خرید یک مولتی متر کلمپی حرفهای برای اندازهگیری جریان AC و DC با محدوده بالا و قابلیتهای متنوع است، MESTEK CM86B یکی از مدلهای قابل توجه سری CM محسوب میشود. اندازهگیری جریان تا 1000 آمپر، پشتیبانی از iFlex تا 3000 آمپر بهصورت آپشن، True RMS، جریان هجومی، NCV، اندازهگیری دما تا 1000 درجه، مقاومت تا 60MΩ و ظرفیت خازنی تا 60mF، این دستگاه را به گزینهای مناسب برای تکنسینهای برق، تعمیرکاران، مهندسان نگهداری و تعمیرات و کاربران صنعتی تبدیل کرده است.
در مجموع، مولتی متر کلمپی مستک CM86B ترکیبی از اندازهگیری جریان بالا، امکانات یک مولتی متر دیجیتال و قابلیتهای ایمنی و کاربردی است و میتواند برای عیبیابی تجهیزات الکتریکی، تابلوهای برق، موتورهای صنعتی، سیستمهای قدرت و بسیاری از پروژههای فنی مورد استفاده قرار گیرد.
