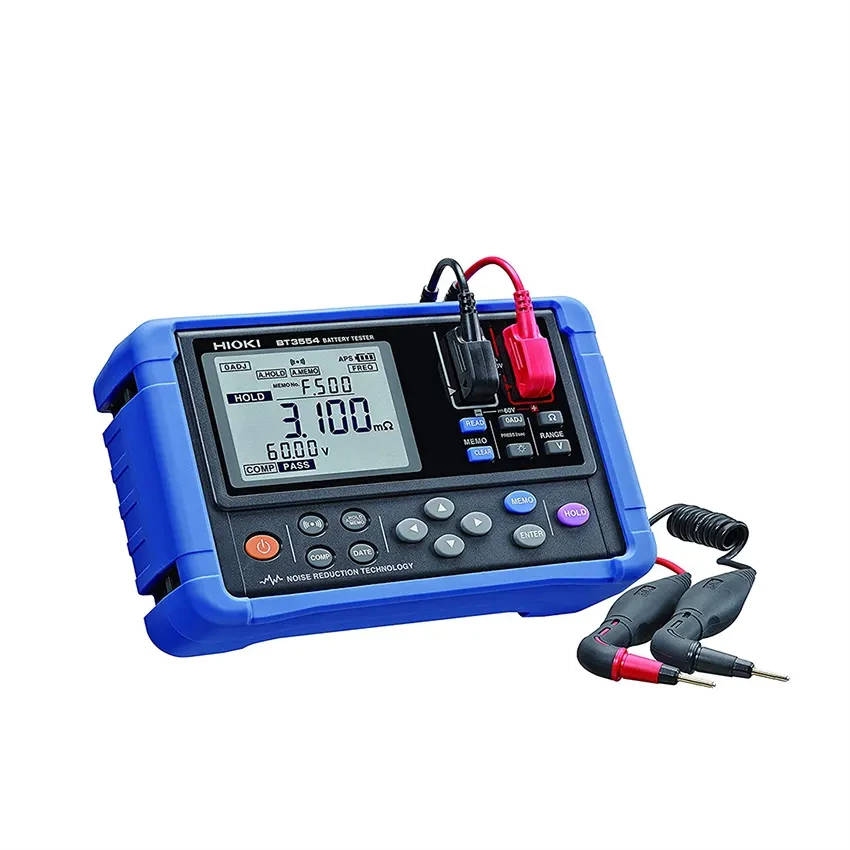

معرفی تستر باتری دیجیتال هیوکی HIOKI BT3554
تستر باتری هیوکی HIOKI BT3554 یک دستگاه حرفهای برای بررسی وضعیت باتریهای سرب اسیدی، بهویژه باتریهای مورد استفاده در سیستمهای UPS، برق اضطراری، تجهیزات مخابراتی و سامانههای ذخیره انرژی است. این دستگاه با اندازهگیری همزمان مقاومت داخلی و ولتاژ باتری، اطلاعات مهمی برای ارزیابی وضعیت باتری در اختیار کاربر قرار میدهد.
یکی از مهمترین مزایای HIOKI BT3554، اندازهگیری مقاومتهای بسیار پایین با رزولوشن بالا است. مقاومت داخلی باتری یکی از پارامترهای مهم در بررسی وضعیت و روند فرسودگی باتری محسوب میشود و مقایسه نتایج اندازهگیری باتریهای مختلف میتواند در برنامهریزی تعمیر و نگهداری بانکهای باتری مؤثر باشد.
تستر باتری BT3554 علاوه بر اندازهگیری مقاومت داخلی، امکان اندازهگیری ولتاژ DC و دما را نیز فراهم میکند. همچنین با استفاده از قابلیت Comparator میتوان حدود مشخصی برای مقاومت و ولتاژ تعریف کرد تا نتیجه اندازهگیری بهصورت PASS، WARNING یا FAIL نمایش داده شود.
کاربردهای تستر باتری HIOKI BT3554
- تست و پایش باتریهای UPS و برق اضطراری
- بررسی مقاومت داخلی باتریهای سرب اسیدی
- اندازهگیری ولتاژ باتری و سلولهای باتری
- کنترل دورهای بانکهای باتری صنعتی
- بررسی باتریهای تجهیزات مخابراتی و سیستمهای ذخیره انرژی
- مقایسه وضعیت باتریهای یک بانک با یکدیگر
- ثبت و نگهداری سوابق اندازهگیری برای تعمیر و نگهداری دورهای
ویژگیهای تستر باتری هیوکی BT3554
- اندازهگیری دقیق مقاومت داخلی: اندازهگیری مقاومت از 3 میلیاهم تا 3 اهم در چهار رنج.
- رزولوشن بالا: رزولوشن اندازهگیری مقاومت در پایینترین رنج تا 1 میکرو اهم است.
- اندازهگیری ولتاژ DC: اندازهگیری ولتاژ تا 60 ولت DC با رزولوشن مناسب.
- سیستم Comparator: امکان تعریف حدود مقاومت و ولتاژ و نمایش نتیجه بهصورت PASS، WARNING یا FAIL.
- ذخیره اطلاعات: امکان ذخیره حداکثر 6000 مجموعه داده اندازهگیری.
- ارتباط USB: انتقال اطلاعات ذخیرهشده به کامپیوتر از طریق USB.
- اندازهگیری دما: قابلیت اندازهگیری دما در محدوده 10- تا 60 درجه سانتیگراد با تجهیزات سازگار.
- Auto Hold: نگهداشتن خودکار نتیجه اندازهگیری برای سهولت کار.
- Auto Memory: ذخیره خودکار نتایج اندازهگیری.
- Zero Adjustment: امکان تنظیم صفر دستگاه برای افزایش اطمینان از اندازهگیری.
- Auto Power Save: کاهش مصرف باتری در زمان عدم استفاده.
اندازهگیری مقاومت داخلی باتری با HIOKI BT3554
BT3554 برای اندازهگیری مقاومت داخلی باتری از روش اندازهگیری با فرکانس حدود 1 کیلوهرتز استفاده میکند. محدوده اندازهگیری مقاومت دستگاه از 3 mΩ تا 3 Ω بوده و در پایینترین رنج، رزولوشن آن به 1 μΩ میرسد. این ویژگی برای مقایسه مقاومت داخلی باتریهای یک بانک و شناسایی تغییرات غیرعادی بسیار کاربردی است.
افزایش مقاومت داخلی نسبت به مقدار مرجع یا روند افزایشی آن در اندازهگیریهای دورهای میتواند نشانهای از تغییر وضعیت باتری باشد. با این حال، تفسیر نتیجه باید بر اساس نوع باتری، ظرفیت، مشخصات سازنده و شرایط کاری انجام شود.
اندازهگیری ولتاژ باتری
تستر باتری هیوکی BT3554 قادر به اندازهگیری ولتاژ DC در محدوده ±6V تا ±60V است. رزولوشن اندازهگیری در رنج 6 ولت برابر با 1 میلیولت و در رنج 60 ولت برابر با 10 میلیولت است. حداکثر ولتاژ ورودی مجاز دستگاه 60V DC بوده و نباید ولتاژ AC به ورودی دستگاه اعمال شود.
سیستم مقایسه PASS، WARNING و FAIL
یکی از قابلیتهای کاربردی تستر باتری HIOKI BT3554 سیستم مقایسهگر یا Comparator است. کاربر میتواند حدود موردنظر برای مقاومت و ولتاژ را تنظیم کند. دستگاه پس از انجام اندازهگیری، نتیجه را در قالب PASS، WARNING یا FAIL نمایش میدهد و امکان فعالسازی هشدار صوتی نیز وجود دارد.
برای دستیابی به نتیجه صحیح، حدود مقایسه باید متناسب با مشخصات باتری تعیین شود. بنابراین یک مقدار ثابت PASS یا FAIL برای تمام باتریها قابل استفاده نیست و بهتر است اطلاعات سازنده یا مقدار یک باتری سالم بهعنوان مرجع در نظر گرفته شود.
ذخیره و انتقال اطلاعات در BT3554
یکی از مزیتهای مهم این مدل برای عملیات سرویس و نگهداری، امکان ثبت نتایج اندازهگیری است. حافظه داخلی دستگاه قابلیت ذخیره حداکثر 6000 مجموعه داده را دارد. اطلاعات ذخیرهشده میتواند شامل تاریخ، زمان، مقاومت، ولتاژ، دما، تنظیمات Comparator و نتیجه مقایسه باشد.
دادههای ذخیرهشده از طریق رابط USB به کامپیوتر منتقل میشوند و امکان مدیریت و بررسی سوابق اندازهگیری با نرمافزار مربوطه وجود دارد. این قابلیت برای تهیه گزارشهای دورهای از وضعیت بانک باتری بسیار کاربردی است.
اندازهگیری دما با تستر باتری هیوکی
HIOKI BT3554 قابلیت اندازهگیری دما در محدوده 10- تا 60 درجه سانتیگراد را دارد. برای استفاده از این قابلیت باید از تجهیزات و سنسور دمای سازگار استفاده شود. ثبت دما در کنار مقاومت و ولتاژ میتواند اطلاعات کاملتری از شرایط اندازهگیری باتری ارائه دهد.
آیا HIOKI BT3554 برای باتری خودرو مناسب است؟
BT3554 یک تستر تخصصی برای اندازهگیری مقاومت داخلی و ولتاژ باتری است و کاربرد اصلی آن در باتریهای سرب اسیدی، UPS و بانکهای باتری ثابت است. اگر هدف اصلی تست باتری خودرو، بررسی CCA، سیستم استارت یا دینام باشد، استفاده از تسترهای تخصصی باتری خودرو که برای این پارامترها طراحی شدهاند انتخاب مناسبتری خواهد بود.
قیمت تستر باتری HIOKI BT3554
تستر باتری هیوکی BT3554 در رده تجهیزات حرفهای تست باتری قرار دارد و قیمت آن تحت تأثیر دقت بالا، کیفیت ساخت، قابلیت اندازهگیری مقاومتهای بسیار پایین، حافظه داخلی، سیستم Comparator و امکانات انتقال داده قرار میگیرد. هنگام بررسی قیمت این محصول، باید نسخه دستگاه و نوع پراب همراه آن نیز مورد توجه قرار گیرد.
مشخصات فنی تستر باتری HIOKI BT3554
| مدل |
BT3554 / BT3554-10 |
|---|
| محدوده اندازهگیری مقاومت |
3 mΩ تا 3 Ω در 4 رنج |
|---|
| رزولوشن مقاومت |
حداکثر 1 μΩ |
|---|
| دقت مقاومت |
±0.8% rdg. ±6 dgt.؛ در رنج 3 mΩ برابر ±1.0% rdg. ±8 dgt. |
|---|
| فرکانس تست مقاومت |
1 kHz ±30 Hz |
|---|
| محدوده اندازهگیری ولتاژ |
±6 V تا ±60 V DC |
|---|
| رزولوشن ولتاژ |
1 mV در رنج 6 V و 10 mV در رنج 60 V |
|---|
| دقت ولتاژ |
±0.08% rdg. ±6 dgt. |
|---|
| حداکثر ولتاژ ورودی |
60 V DC |
|---|
| اندازهگیری دما |
10- تا 60 درجه سانتیگراد |
|---|
| ذخیرهسازی اطلاعات |
حداکثر 6000 مجموعه داده |
|---|
| Comparator |
PASS / WARNING / FAIL؛ حداکثر 200 مجموعه تنظیمات |
|---|
| رابط ارتباطی |
USB |
|---|
| منبع تغذیه |
8 عدد باتری AA/LR6 قلیایی |
|---|
| زمان کار مداوم |
حدود 8.5 ساعت |
|---|
| ابعاد |
199 × 132 × 60.6 میلیمتر |
|---|
| وزن |
حدود 937 گرم با باتری و محافظ |
|---|
سوالات متداول تستر باتری HIOKI BT3554
تستر HIOKI BT3554 برای چه باتریهایی طراحی شده است؟
این دستگاه برای تست و پایش باتریهای سرب اسیدی، بهخصوص باتریهای مورد استفاده در UPS، برق اضطراری، تجهیزات مخابراتی و بانکهای باتری مناسب است.
آیا BT3554 مقاومت داخلی باتری را اندازهگیری میکند؟
بله. اندازهگیری مقاومت داخلی یکی از اصلیترین قابلیتهای این دستگاه است و محدوده اندازهگیری آن از 3 میلیاهم تا 3 اهم است.
حداکثر ولتاژ قابل اندازهگیری با HIOKI BT3554 چقدر است؟
حداکثر ولتاژ ورودی مجاز دستگاه 60 ولت DC است. اعمال ولتاژ AC به ورودی دستگاه مجاز نیست.
آیا BT3554 قابلیت ذخیره اطلاعات دارد؟
بله. حافظه دستگاه قابلیت ذخیره حداکثر 6000 مجموعه داده را دارد و اطلاعات از طریق USB قابل انتقال به کامپیوتر است.
آیا هیوکی BT3554 نتیجه سلامت باتری را نمایش میدهد؟
دستگاه با قابلیت Comparator میتواند نتیجه اندازهگیری را بر اساس حدود تعریفشده به شکل PASS، WARNING یا FAIL نمایش دهد. این حدود باید متناسب با مشخصات باتری تنظیم شوند.
آیا BT3554 دارای Bluetooth است؟
نسخههای BT3554 و BT3554-10 فاقد Bluetooth هستند و ارتباط آنها از طریق USB انجام میشود. هنگام خرید باید پسوند دقیق مدل بررسی شود.
آیا تستر باتری HIOKI BT3554 دما را اندازهگیری میکند؟
بله. این دستگاه قابلیت اندازهگیری دما در محدوده 10- تا 60 درجه سانتیگراد را دارد و برای این کار به تجهیزات دمایی سازگار نیاز است.
