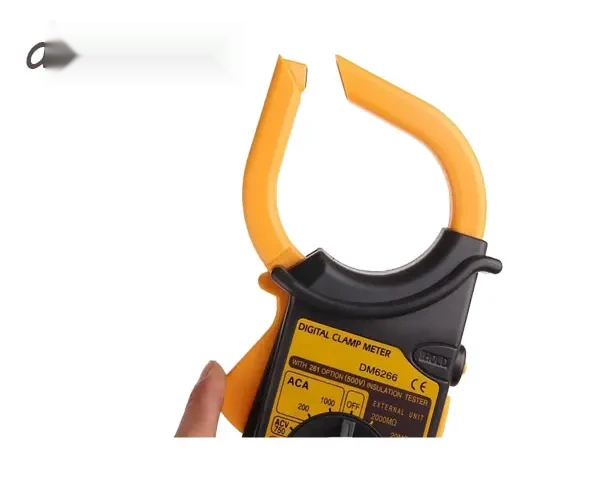

معرفی کلمپ آمپرمتر AC دیجیتال DM6266
کلمپ آمپرمتر AC دیجیتال DM6266 یک ابزار اندازهگیری پرکاربرد برای تکنسینهای برق، تعمیرکاران، مهندسان برق و افرادی است که به اندازهگیری جریان الکتریکی بدون قطع مدار نیاز دارند. مهمترین مزیت کلمپ آمپرمتر این است که برای سنجش جریان، فک دستگاه دور هادی حامل جریان قرار میگیرد و برخلاف روشهای سری، نیازی به قطع سیم یا باز کردن مدار وجود ندارد.
کلمپ متر دیجیتال DM6266 علاوه بر اندازهگیری جریان AC، امکان اندازهگیری ولتاژ AC و DC و مقاومت را نیز فراهم میکند و به قابلیتهایی مانند Data Hold، تست پیوستگی صوتی، نمایشگر کمباتری و حفاظت اضافهبار مجهز است. این مجموعه قابلیتها باعث میشود DM6266 برای عیبیابی، تعمیر و نگهداری تجهیزات و مدارهای الکتریکی، بررسی تابلوهای برق و انجام اندازهگیریهای عمومی گزینهای کاربردی باشد.
بر اساس اطلاعات فنی موجود برای مدل DM6266، این کلمپ آمپرمتر در رنجهای 200 و 1000 آمپر برای اندازهگیری جریان AC کار میکند و فرکانس پاسخ جریان متناوب آن در محدوده 50 تا 400 هرتز قرار دارد. همچنین ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت قابل اندازهگیری است. مشخصات منتشرشده برای این مدل، نمایشگر 3.5 رقمی با حداکثر 1999 شمارش و ورودی با امپدانس حدود 9 تا 10 مگااهم را نیز نشان میدهد.
نحوه عملکرد کلمپ آمپرمتر DM6266
در اندازهگیری جریان با کلمپ آمپرمتر، کافی است فک دستگاه فقط روی هادی موردنظر قرار گیرد. سنجش جریان از طریق میدان مغناطیسی اطراف هادی انجام میشود و نیازی به اتصال سری آمپرمتر با مدار نیست. به همین دلیل استفاده از کلمپ متر در بسیاری از عملیات عیبیابی و تعمیرات برق، سرعت کار را افزایش میدهد و امکان بررسی جریان مدارهای در حال کار را فراهم میکند.
هنگام اندازهگیری جریان، باید تنها هادی موردنظر داخل فک قرار گیرد؛ قرار دادن همزمان چند هادی حامل جریان میتواند باعث خطای اندازهگیری یا نمایش مقدار نامعتبر شود. همچنین پیش از هر اندازهگیری باید رنج و محدوده مجاز دستگاه با مقدار مورد انتظار و سطح ولتاژ مدار مطابقت داشته باشد.
ویژگیها و قابلیتهای کلمپ آمپرمتر دیجیتال DM6266
- اندازهگیری جریان AC تا 1000 آمپر در رنجهای 200 و 1000 آمپر
- اندازهگیری ولتاژ DC تا 1000 ولت
- اندازهگیری ولتاژ AC تا 750 ولت
- اندازهگیری مقاومت در رنجهای 200Ω و 20kΩ
- مجهز به تست پیوستگی صوتی یا بیزر
- مجهز به قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده
- دارای نشانگر کاهش ولتاژ باتری
- نمایشگر LCD دیجیتال با حداکثر 1999 شمارش
- پاسخ فرکانسی جریان AC در محدوده 50 تا 400 هرتز
- امپدانس ورودی بالا برای اندازهگیری ولتاژ
- مجهز به حفاظت اضافهبار برای عملکرد ایمنتر دستگاه
- تغذیه با باتری 9 ولت
- طراحی قابل حمل و مناسب استفادههای تعمیرگاهی و میدانی
کاربردهای کلمپ آمپرمتر DM6266
کلمپ آمپرمتر DM6266 برای طیف متنوعی از فعالیتهای برق و الکترونیک قابل استفاده است. تکنسینهای برق میتوانند از آن برای بررسی جریان مصرفی تجهیزات، عیبیابی مدارها، کنترل جریان سیم و کابل و انجام سرویسهای دورهای استفاده کنند. قابلیت اندازهگیری ولتاژ و مقاومت نیز باعث میشود این دستگاه تنها به اندازهگیری جریان محدود نباشد و برای تستهای عمومی مدار کاربرد داشته باشد.
- تست و عیبیابی مدارهای الکتریکی
- بررسی جریان مصرفی تجهیزات و دستگاههای برقی
- کنترل و تعمیر تابلوهای برق
- اندازهگیری جریان سیم و کابل بدون قطع مدار
- تعمیر و نگهداری تجهیزات الکتریکی
- استفاده در کارگاههای برق و تعمیرات
- استفاده توسط برقکاران، تکنسینها و مهندسان برق
مزایای استفاده از کلمپ متر DM6266
مهمترین مزیت DM6266، امکان اندازهگیری جریان بدون نیاز به باز کردن مدار است. این ویژگی در زمان عیبیابی تجهیزات برقی اهمیت زیادی دارد؛ زیرا کاربر میتواند جریان مدار را در شرایط کاری بررسی کند. از طرف دیگر، وجود قابلیت Data Hold مشاهده و ثبت مقدار اندازهگیریشده را آسانتر میکند و وجود تست پیوستگی نیز برای بررسی مسیرهای الکتریکی و تشخیص قطع بودن مدار کاربرد دارد.
مشخصات فنی کلمپ آمپرمتر DM6266
نوع دستگاه
کلمپ آمپرمتر دیجیتال
دقت جریان AC
±(3%+5d) طبق دفترچه فنی
فرکانس پاسخ AC
50 تا 400Hz
دقت مقاومت
±(1%+3d) در 200Ω و ±(1%+1d) در 20kΩ
نمایشگر
LCD سه و نیم رقمی
نرخ نمونهبرداری
حدود 3 بار در ثانیه
جدول مشخصات فنی کلمپ آمپرمتر DM6266
| مدل |
DM6266 |
|---|
| نوع دستگاه |
کلمپ آمپرمتر دیجیتال |
|---|
| جریان AC |
200A / 1000A |
|---|
| دقت جریان AC |
±(3%+5d) |
|---|
| فرکانس پاسخ AC |
50 تا 400Hz |
|---|
| ولتاژ DC |
تا 1000V |
|---|
| دقت ولتاژ DC |
±(0.8%+2d) |
|---|
| ولتاژ AC |
تا 750V |
|---|
| دقت ولتاژ AC |
±(1.2%+4d) |
|---|
| مقاومت |
200Ω / 20kΩ |
|---|
| دقت مقاومت |
±(1%+3d) / ±(1%+1d) |
|---|
| نمایشگر |
LCD سه و نیم رقمی، 1999 Count |
|---|
| تست پیوستگی |
دارد |
|---|
| Data Hold |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| امپدانس ورودی |
حدود 9MΩ |
|---|
| منبع تغذیه |
باتری 9 ولت |
|---|
| نرخ نمونهبرداری |
3 بار در ثانیه |
|---|
| حفاظت اضافهبار |
دارد |
|---|

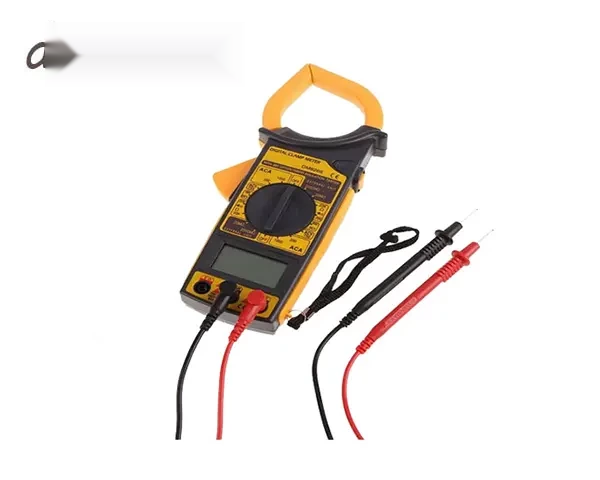

لوازم جانبی کلمپ آمپرمتر DM6266
- دستگاه کلمپ آمپرمتر DM6266
- سیمهای تست قرمز و مشکی
- باتری موردنیاز دستگاه
- دفترچه راهنمای استفاده
نکات مهم هنگام استفاده از کلمپ آمپرمتر DM6266
- برای اندازهگیری جریان، تنها هادی موردنظر را داخل فک کلمپ قرار دهید.
- قبل از اندازهگیری، محدوده مجاز ولتاژ و جریان دستگاه را با مدار موردنظر تطبیق دهید.
- برای اندازهگیری ولتاژ و مقاومت، از پرابهای سالم و مناسب استفاده کنید.
- برای افزایش دقت اندازهگیری جریان، فک کلمپ را کاملاً ببندید و هادی را در موقعیت مناسب قرار دهید.
- قبل از تغییر حالت اندازهگیری، شرایط مدار و وضعیت سلکتور دستگاه را بررسی کنید.
قیمت کلمپ آمپرمتر DM6266
قیمت کلمپ آمپرمتر DM6266 به عواملی مانند موجودی، شرایط بازار و لوازم همراه بستگی دارد. این مدل به دلیل ترکیب قابلیت اندازهگیری جریان با امکاناتی مانند اندازهگیری ولتاژ، مقاومت، تست پیوستگی و Data Hold، برای کاربرانی که به یک کلمپ متر کاربردی برای اندازهگیریهای عمومی برق نیاز دارند، گزینهای اقتصادی و چندمنظوره محسوب میشود.
برای اطلاع از قیمت روز کلمپ آمپرمتر DM6266، شرایط خرید، موجودی و سایر تجهیزات اندازهگیری برق میتوانید به مجموعه کالیبکس مراجعه کنید و پیش از خرید، مشخصات فنی دستگاه را با نیاز اندازهگیری خود تطبیق دهید.
سوالات متداول درباره کلمپ آمپرمتر DM6266
آیا DM6266 برای اندازهگیری جریان بدون قطع کابل مناسب است؟
بله. ساختار کلمپی دستگاه برای اندازهگیری جریان AC از طریق قرار دادن فک دور هادی طراحی شده و برای این کار نیازی به قطع مدار نیست.
حداکثر جریان قابل اندازهگیری با DM6266 چقدر است؟
بر اساس دفترچه فنی، جریان AC در دو رنج 200 و 1000 آمپر اندازهگیری میشود و رنج بالاتر تا 1000A را پوشش میدهد.
آیا DM6266 ولتاژ DC را اندازهگیری میکند؟
بله. این دستگاه امکان اندازهگیری ولتاژ DC تا 1000 ولت را دارد.
حداکثر ولتاژ AC قابل اندازهگیری با DM6266 چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ AC در مشخصات فنی این مدل 750 ولت اعلام شده است.
آیا کلمپ آمپرمتر DM6266 قابلیت تست پیوستگی دارد؟
بله. دستگاه به تست پیوستگی صوتی یا بیزر مجهز است و میتوان از آن برای بررسی مسیرهای الکتریکی استفاده کرد.
آیا مقدار اندازهگیریشده روی نمایشگر ثابت میماند؟
بله. قابلیت Data Hold امکان ثابت نگه داشتن مقدار نمایش دادهشده روی LCD را فراهم میکند.
منبع تغذیه DM6266 چیست؟
این مدل طبق دفترچه راهنما با یک باتری 9 ولت تغذیه میشود.
آیا DM6266 برای تعمیر و عیبیابی برق مناسب است؟
بله. ترکیب اندازهگیری جریان AC، ولتاژ AC/DC، مقاومت و تست پیوستگی، این دستگاه را برای بسیاری از کارهای عمومی تعمیر، سرویس و عیبیابی مدارهای الکتریکی مناسب میکند.
آیا DM6266 جریان DC را با فک کلمپی اندازهگیری میکند؟
مشخصات فنی بررسیشده برای این مدل، اندازهگیری جریان AC را در رنجهای 200 و 1000 آمپر اعلام میکنند. بنابراین نباید قابلیت اندازهگیری جریان DC با فک کلمپی را بدون تأیید نسخه دقیق دستگاه فرض کرد.
