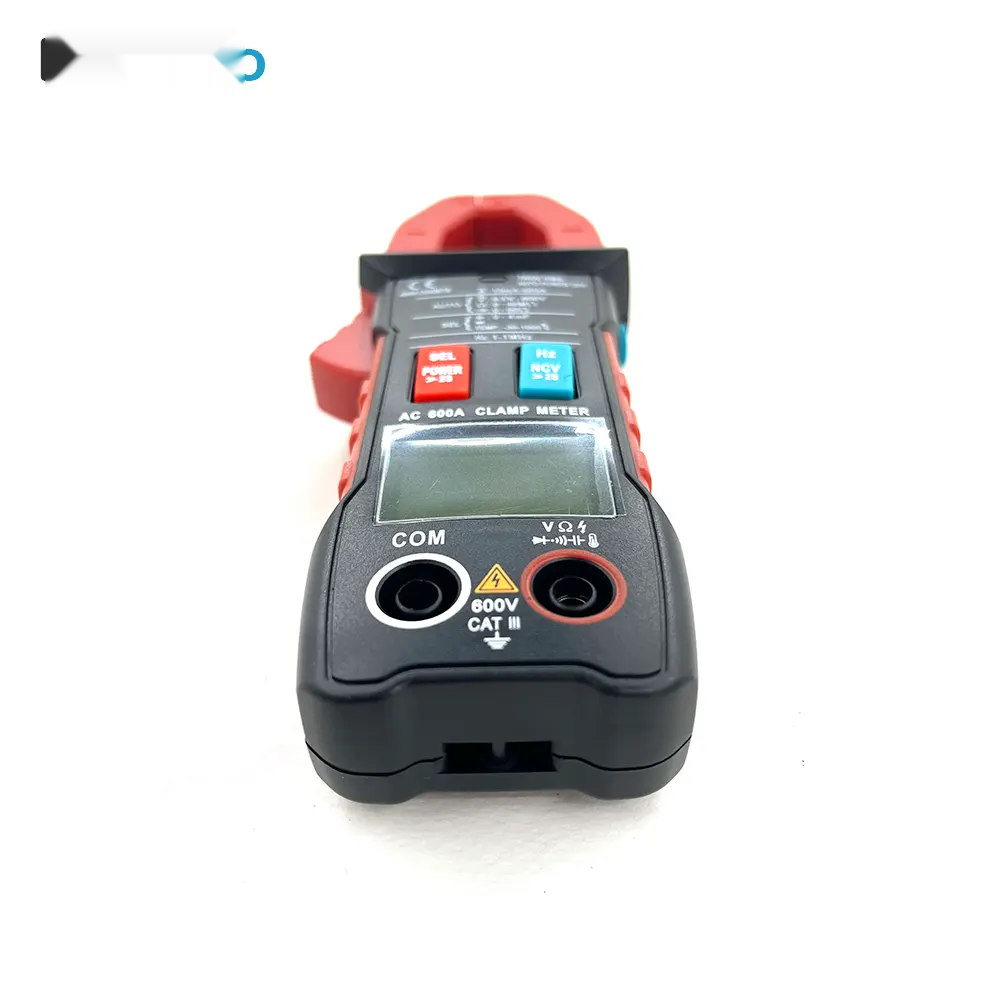

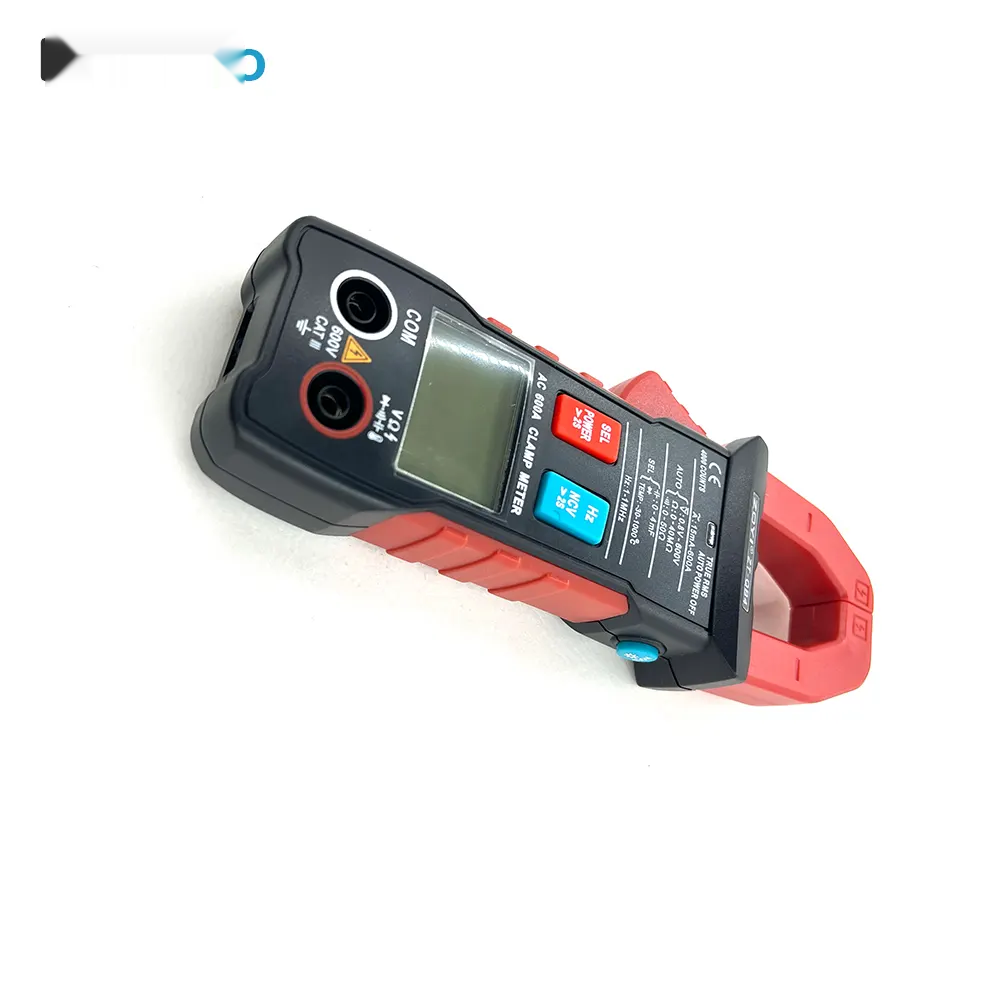

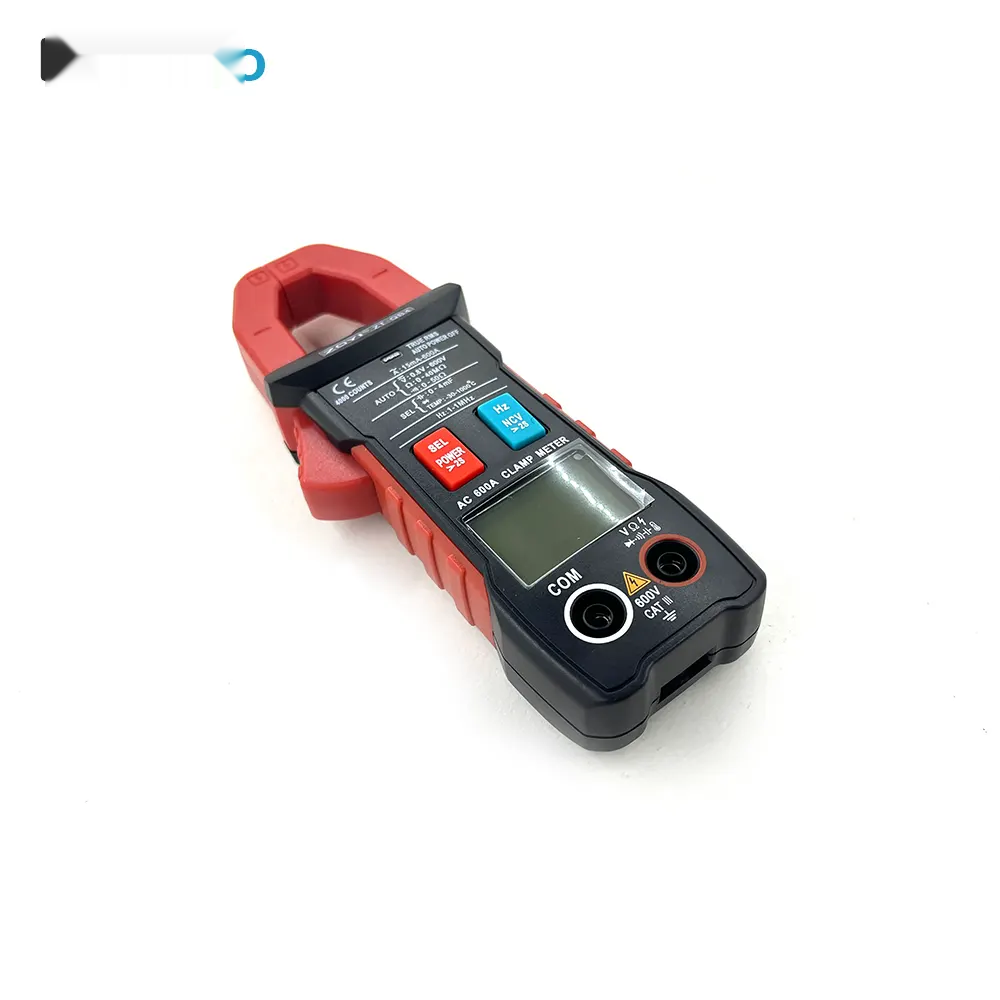

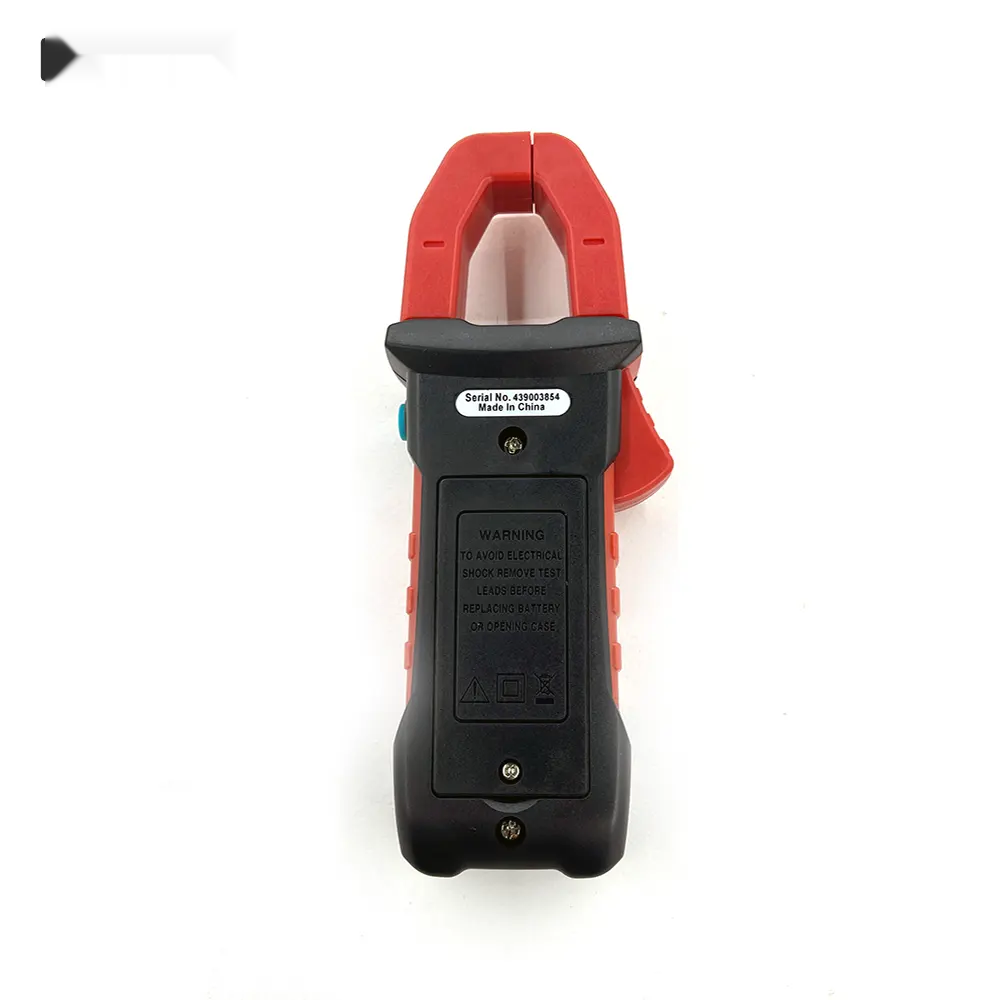

معرفی مولتی متر کلمپی زویی مدل ZOYI ZT-QB4
مولتی متر کلمپی زویی مدل ZOYI ZT-QB4 یک کلمپ متر دیجیتال هوشمند، چندمنظوره و مجهز به فناوری True RMS است که برای اندازهگیری و عیبیابی مدارهای الکتریکی و الکترونیکی طراحی شده است. این دستگاه با برخورداری از قابلیت اندازهگیری جریان AC تا 600 آمپر، ولتاژ AC و DC تا 600 ولت، مقاومت تا 40 مگااهم، ظرفیت خازنی، فرکانس و دما، میتواند بخش قابل توجهی از نیازهای تکنسینها، برقکاران، مهندسان برق و کاربران حرفهای را پوشش دهد.
یکی از مهمترین ویژگیهای کلمپ متر ZOYI ZT-QB4 قابلیت اندازهگیری جریان AC بدون نیاز به قطع کردن سیم مدار است. فک کلمپ دستگاه دور هادی قرار میگیرد و جریان عبوری را اندازهگیری میکند؛ بنابراین برای بررسی تابلوهای برق، تجهیزات صنعتی، موتورها، سیستمهای تهویه، منابع تغذیه و بسیاری از مدارهای الکتریکی کاربرد دارد. این مدل جریان AC را تا حداکثر 600A اندازهگیری میکند و برای اندازهگیری جریان DC از طریق فک کلمپی طراحی نشده است.
ZT-QB4 به True RMS مجهز است. این فناوری باعث میشود اندازهگیری سیگنالهای AC، بهخصوص در مدارهایی که شکل موج آنها کاملاً سینوسی نیست، قابل اتکاتر باشد. در کنار آن، نمایشگر 4000 Count، رنجیابی خودکار و نرخ بهروزرسانی مناسب، خواندن مقادیر اندازهگیریشده را برای کاربر سادهتر میکند. مشخصات رسمی و دفترچه دستگاه نیز وجود True RMS، Auto Range و نمایشگر 4000 Count را تأیید میکنند.
قابلیتهای مولتی متر کلمپی زویی ZOYI ZT-QB4
- اندازهگیری جریان AC تا 600 آمپر: دستگاه قادر است جریان متناوب را در محدودههای 4A، 40A، 400A و 600A از طریق فک کلمپی اندازهگیری کند. این قابلیت امکان بررسی جریان مصرفی بسیاری از تجهیزات و مدارهای برق را بدون باز کردن مسیر سیم فراهم میکند.
- اندازهگیری ولتاژ AC و DC تا 600 ولت: ZT-QB4 میتواند ولتاژ مستقیم و متناوب را در رنجهای 4V، 40V، 400V و 600V اندازهگیری کند. این قابلیت برای تست منابع تغذیه، باتریها، مدارهای کنترلی، تجهیزات صنعتی و برق عمومی کاربردی است.
- True RMS: فناوری True RMS امکان اندازهگیری مؤثرتر سیگنالهای AC را فراهم میکند و در بررسی بارها و تجهیزات دارای شکل موج غیرسینوسی نسبت به مولتیمترهای میانگینخوان گزینه مناسبتری محسوب میشود.
- حالت هوشمند و رنجیابی خودکار: دستگاه با قابلیت Auto Range میتواند محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب کند و نیاز به تغییر مداوم رنج توسط کاربر را کاهش دهد.
- اندازهگیری جریان راهاندازی Inrush Current: حالت Inrush برای ثبت جریان اولیه راهاندازی تجهیزات دارای موتور و بارهای القایی کاربرد دارد. طبق راهنمای دستگاه، جریان راهاندازی در زمان استارت تجهیزات ثبت میشود و دستگاه میتواند مقدار بیشینه جریان اولیه را ثبت کند.
- Peak Hold: این قابلیت برای ثبت مقدار پیک یا بیشینه اندازهگیری در کاربردهای مورد نیاز طراحی شده است و میتواند هنگام بررسی تغییرات سریع مقدار اندازهگیریشده مفید باشد.
- تشخیص ولتاژ غیرتماسی NCV: قابلیت NCV یا Non-Contact Voltage امکان شناسایی وجود میدان ولتاژ AC در نزدیکی هادی را بدون تماس مستقیم پراب با سیم فراهم میکند. این ویژگی برای بررسی اولیه سیمها و پیدا کردن هادی برقدار کاربرد دارد؛ با این حال NCV جایگزین تست مستقیم و تأیید نبود ولتاژ برای کارهای ایمنی نیست.
- تست مقاومت تا 40MΩ: این مولتی متر کلمپی قابلیت اندازهگیری مقاومت در محدودههایی تا 40 مگااهم را دارد و برای بررسی مقاومت قطعات، سیمها و بخشهای مختلف مدار قابل استفاده است.
- تست خازن: ZT-QB4 امکان اندازهگیری ظرفیت خازنی را تا محدوده 4mF فراهم میکند و میتوان از آن برای بررسی خازنهای مورد استفاده در مدارهای الکترونیکی و تجهیزات الکتریکی استفاده کرد.
- اندازهگیری فرکانس: فرکانس سیگنال در محدودههای مختلف از چند هرتز تا 1MHz قابل اندازهگیری است و این قابلیت برای بررسی سیگنالهای الکتریکی و برخی مدارهای کنترلی کاربرد دارد.
- اندازهگیری دما: با استفاده از پراب دما، دستگاه امکان اندازهگیری دما در محدوده تقریبی 30- تا 1000+ درجه سانتیگراد را دارد. این قابلیت برای بررسی دمای تجهیزات، قطعات و نقاط مختلف سیستمهای الکتریکی و صنعتی کاربردی است.
- تست دیود و پیوستگی: وجود حالت تست دیود و Continuity به کاربر اجازه میدهد وضعیت دیودها و اتصال الکتریکی بین نقاط مختلف مدار را بررسی کند. در حالت پیوستگی، دستگاه از طریق هشدار صوتی اتصال را اعلام میکند.
- نگهداری داده Data Hold: با استفاده از قابلیت Hold میتوان مقدار نمایشدادهشده روی صفحه را ثابت کرد تا خواندن و ثبت نتیجه اندازهگیری آسانتر شود.
- نور پسزمینه و چراغ قوه: وجود نور پسزمینه نمایشگر و چراغ روشنایی، استفاده از دستگاه را در محیطهای کمنور و داخل تابلوهای برق سادهتر میکند.
- خاموشی خودکار: برای کاهش مصرف باتری، دستگاه پس از مدتی عدم استفاده بهصورت خودکار خاموش میشود. طبق راهنمای دستگاه، زمان خاموشی خودکار حدود 15 دقیقه است.
کاربردهای مولتی متر کلمپی ZOYI ZT-QB4
مولتی متر کلمپی ZOYI ZT-QB4 به دلیل ترکیب قابلیت کلمپ آمپرمتر و مولتیمتر دیجیتال، برای طیف گستردهای از فعالیتهای برق و الکترونیک مناسب است. اندازهگیری جریان AC بدون قطع مدار، تست ولتاژ، مقاومت، خازن، فرکانس، دما و همچنین قابلیتهای NCV و Inrush باعث میشود این دستگاه برای تعمیر و نگهداری تجهیزات الکتریکی، عیبیابی تابلوهای برق، بررسی موتورهای الکتریکی، سیستمهای تهویه و تأسیسات، تعمیرات الکترونیکی و فعالیتهای کارگاهی گزینهای کاربردی باشد.
True RMS در ZOYI ZT-QB4 چه مزیتی دارد؟
در بسیاری از مدارهای امروزی، شکل موج جریان و ولتاژ AC لزوماً کاملاً سینوسی نیست. منابع تغذیه سوئیچینگ، درایوها، تجهیزات الکترونیکی و برخی بارهای صنعتی میتوانند شکل موجهای پیچیدهتری ایجاد کنند. فناوری True RMS در ZT-QB4 برای اندازهگیری مؤثرتر مقادیر AC در چنین شرایطی طراحی شده است. به همین دلیل هنگام انتخاب یک مولتی متر کلمپی حرفهای، True RMS یکی از ویژگیهای مهمی است که باید مورد توجه قرار گیرد.
اندازهگیری جریان راهاندازی با حالت Inrush
برخی تجهیزات الکتریکی در لحظه روشن شدن برای مدت کوتاهی جریانی بسیار بیشتر از جریان عادی خود مصرف میکنند. این جریان با عنوان Inrush Current یا جریان هجومی شناخته میشود. ZOYI ZT-QB4 با داشتن حالت Inrush میتواند برای بررسی جریان اولیه موتور و برخی تجهیزات دارای جریان راهاندازی بالا مورد استفاده قرار گیرد. این قابلیت در عیبیابی مشکلات مربوط به استارت موتور، انتخاب تجهیزات حفاظتی و بررسی رفتار اولیه بار میتواند مفید باشد.
تفاوت اندازهگیری جریان با فک کلمپی و پراب
مزیت اصلی یک کلمپ متر این است که برای اندازهگیری جریان AC نیازی به باز کردن مدار و قرار دادن مولتیمتر بهصورت سری با بار نیست. کافی است هادی مورد نظر در محدوده فک کلمپ قرار گیرد. در ZT-QB4، اندازهگیری جریان کلمپی برای AC تا 600A در نظر گرفته شده است؛ در حالی که اندازهگیری ولتاژ، مقاومت، ظرفیت و سایر پارامترهای مربوط به پراب از طریق ترمینالهای اندازهگیری انجام میشود.
طراحی و نمایشگر مولتی متر کلمپی ZOYI ZT-QB4
ZT-QB4 با بدنهای از جنس ABS و طراحی قابل حمل ساخته شده است. نمایشگر دیجیتال 4000 Count، نور پسزمینه، چراغ قوه و کنترلهای کاربردی باعث شدهاند استفاده از دستگاه در محیطهای مختلف آسانتر شود. این کلمپ متر با دو باتری 1.5V تغذیه میشود و طراحی آن برای استفادههای روزمره در تعمیرگاه، کارگاه و محیطهای فنی مناسب است. منابع مشخصات دستگاه، ابعاد حدود 172×64×32 میلیمتر و وزن حدود 172 گرم را گزارش میکنند.
نکات مهم هنگام استفاده از ZOYI ZT-QB4
- قبل از اندازهگیری، حالت و محدوده مناسب را بررسی کنید و از عبور نکردن مقدار ورودی از حداکثر مجاز دستگاه مطمئن شوید.
- برای اندازهگیری جریان با فک کلمپ، تنها هادی مورد نظر را درون فک قرار دهید و از قرار دادن همزمان سیم رفت و برگشت یک مدار درون فک خودداری کنید؛ زیرا میدانهای ایجادشده میتوانند نتیجه اندازهگیری را تحت تأثیر قرار دهند.
- NCV صرفاً یک روش تشخیص اولیه ولتاژ غیرتماسی است و برای اطمینان از بیبرقی مدار، نباید بهتنهایی به آن اتکا کرد.
- هنگام استفاده از حالت دما، نباید ولتاژ به ورودی مربوط به اندازهگیری دما اعمال شود.
- هنگام تعویض حالت اندازهگیری و اتصال پرابها، دستورالعملهای ایمنی دفترچه دستگاه را رعایت کنید.
- پیش از کار روی مدارهای دارای ولتاژ، سلامت عایق پرابها و بدنه دستگاه را بررسی کنید.
مشخصات فنی مولتی متر کلمپی زویی مدل ZOYI ZT-QB4
| مشخصه | مشخصات |
|---|
| مدل |
ZOYI ZT-QB4 |
| نوع دستگاه |
مولتی متر کلمپی / کلمپ آمپرمتر دیجیتال |
| نمایشگر |
LCD با ظرفیت 4000 Count |
| فناوری اندازهگیری |
True RMS |
| رنجیابی |
Auto Range |
| جریان AC |
4.000A / 40.00A / 400.0A / 600A |
| دقت جریان AC |
±(2.5% + 8) |
| حداکثر جریان AC |
600A |
| ولتاژ DC |
4.000V / 40.00V / 400.0V / 600V |
| دقت ولتاژ DC |
±(0.5% + 3) |
| ولتاژ AC |
4.000V / 40.00V / 400.0V / 600V |
| دقت ولتاژ AC |
±(1.0% + 3) |
| پاسخ فرکانسی ولتاژ و جریان AC |
40Hz تا 1kHz |
| مقاومت |
4.000kΩ / 40.00kΩ / 400.0kΩ / 4.000MΩ / 40.00MΩ |
| حداکثر مقاومت |
40MΩ |
| ظرفیت خازنی |
4.000nF تا 4.000mF |
| فرکانس |
4.000Hz تا 1.000MHz |
| دما |
30- تا 1000+ درجه سانتیگراد |
| تست دیود |
دارد |
| تست پیوستگی |
دارد، همراه با هشدار صوتی |
| تشخیص ولتاژ غیرتماسی |
NCV دارد |
| True RMS |
دارد |
| اندازهگیری Inrush |
دارد |
| Peak Hold |
دارد |
| Data Hold |
دارد |
| نور پسزمینه |
دارد |
| چراغ قوه |
دارد |
| هشدار باتری ضعیف |
دارد |
| خاموشی خودکار |
دارد؛ حدود 15 دقیقه عدم استفاده |
| باتری |
2 عدد باتری 1.5V AAA |
| جنس بدنه |
ABS |
| ابعاد |
حدود 172 × 64 × 32 میلیمتر |
| وزن |
حدود 172 گرم |
| استاندارد / گواهی |
CE |
توجه: مقادیر مشخصات فنی بر اساس اطلاعات منتشرشده برای مدل ZOYI ZT-QB4 و راهنمای دستگاه تنظیم شدهاند. در برخی منابع فروش، مقادیر یا واحدهای متفاوتی برای بعضی پارامترها درج شده است؛ بنابراین برای کارهای حساس و اندازهگیریهای ایمنی، مشخصات درجشده روی نسخه دستگاه و دفترچه همراه محصول را ملاک قرار دهید.

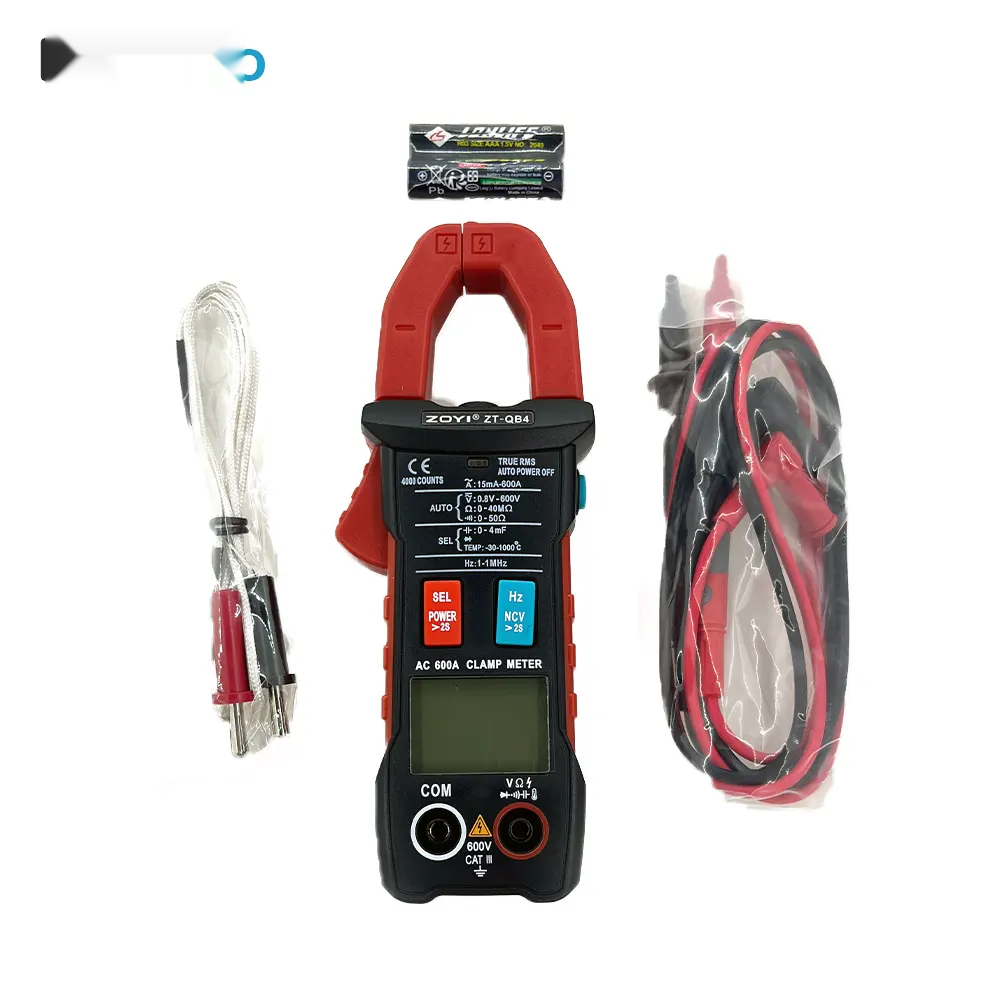

اقلام و لوازم مورد نیاز
- مولتی متر کلمپی ZOYI ZT-QB4
- پرابهای اندازهگیری
- پراب یا سنسور دما برای اندازهگیری دما
- دفترچه راهنما
مزایای خرید مولتی متر کلمپی ZOYI ZT-QB4
اگر به دنبال یک کلمپ متر 600 آمپر هستید که علاوه بر اندازهگیری جریان AC، امکانات یک مولتیمتر دیجیتال چندمنظوره را نیز در اختیار شما قرار دهد، ZOYI ZT-QB4 گزینهای قابل بررسی است. پشتیبانی از True RMS، اندازهگیری ولتاژ AC/DC تا 600V، مقاومت تا 40MΩ، فرکانس تا 1MHz، ظرفیت خازنی، دما، تست دیود و پیوستگی، NCV، Inrush و Peak Hold باعث شده این مدل برای بسیاری از کاربردهای تعمیراتی و فنی مناسب باشد.
برای مشاهده و مقایسه سایر محصولات زویی میتوانید دستهبندی مربوط به تجهیزات اندازهگیری را بررسی کنید. همچنین برای انتخاب بین مدلهای مختلف مولتی متر کلمپی، توجه به حداکثر جریان قابل اندازهگیری، AC یا DC بودن جریان، True RMS، رنج ولتاژ، دقت، قابلیت Inrush و NCV اهمیت زیادی دارد.
سوالات متداول درباره مولتی متر کلمپی ZOYI ZT-QB4
آیا ZOYI ZT-QB4 جریان DC را با فک کلمپی اندازهگیری میکند؟
خیر. طبق مشخصات این مدل، اندازهگیری جریان از طریق فک کلمپی برای جریان AC تا 600 آمپر است. ولتاژ AC و DC قابل اندازهگیری است، اما نباید قابلیت اندازهگیری ولتاژ DC را با اندازهگیری جریان DC توسط فک کلمپ اشتباه گرفت.
حداکثر جریان قابل اندازهگیری با ZOYI ZT-QB4 چقدر است؟
حداکثر رنج اندازهگیری جریان AC این دستگاه 600 آمپر است و رنجهای 4A، 40A، 400A و 600A برای آن اعلام شده است.
آیا ZT-QB4 قابلیت True RMS دارد؟
بله. ZOYI ZT-QB4 از فناوری True RMS پشتیبانی میکند که برای اندازهگیری مقادیر AC در شرایط مختلف کاربرد دارد.
آیا این کلمپ متر ولتاژ AC و DC را اندازهگیری میکند؟
بله. ولتاژ AC و DC در رنجهایی تا حداکثر 600 ولت قابل اندازهگیری است.
رنج مقاومت ZOYI ZT-QB4 چقدر است؟
این دستگاه مقاومت را در رنجهای مختلف تا حداکثر 40 مگااهم اندازهگیری میکند.
آیا ZOYI ZT-QB4 خازن را اندازهگیری میکند؟
بله. قابلیت اندازهگیری ظرفیت خازنی در این مدل وجود دارد و محدوده اعلامشده تا 4mF است.
قابلیت NCV در ZT-QB4 چیست؟
NCV مخفف Non-Contact Voltage است و برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم پراب با هادی استفاده میشود. این قابلیت برای شناسایی سریع سیم یا نقطه دارای میدان ولتاژ مفید است، اما برای اطمینان از بیبرقی مدار نباید جایگزین روشهای استاندارد تست شود.
Inrush Current در این کلمپ متر چه کاربردی دارد؟
Inrush Current به جریان لحظهای و اولیهای گفته میشود که برخی موتورها و تجهیزات هنگام روشن شدن دریافت میکنند. ZT-QB4 دارای حالت اندازهگیری Inrush است و برای بررسی جریان راهاندازی تجهیزات الکتریکی کاربرد دارد.
آیا ZOYI ZT-QB4 قابلیت اندازهگیری دما دارد؟
بله. با استفاده از پراب دما، دستگاه قابلیت اندازهگیری دما در محدوده اعلامشده حدود 30- تا 1000+ درجه سانتیگراد را دارد.
ZT-QB4 چند Count دارد؟
نمایشگر دستگاه دارای 4000 Count است.
آیا ZOYI ZT-QB4 رنجیابی خودکار دارد؟
بله. دستگاه از Auto Range پشتیبانی میکند و در اندازهگیریهای مربوط به حالتهای پشتیبانیشده میتواند محدوده مناسب را بهصورت خودکار انتخاب کند.
منبع تغذیه مولتی متر کلمپی ZOYI ZT-QB4 چیست؟
این دستگاه با دو عدد باتری 1.5 ولت AAA کار میکند.
آیا ZOYI ZT-QB4 برای برقکاران و تکنسینها مناسب است؟
بله. ترکیب کلمپ آمپرمتر 600A با قابلیتهای یک مولتیمتر دیجیتال، True RMS، NCV، Inrush، Peak Hold، تست دیود و پیوستگی، آن را برای بسیاری از کارهای عیبیابی، تعمیر و نگهداری سیستمهای الکتریکی مناسب میکند.
جمعبندی
مولتی متر کلمپی ZOYI ZT-QB4 یک ابزار اندازهگیری چندمنظوره است که با تمرکز بر اندازهگیری جریان AC تا 600A و مجموعهای از قابلیتهای کاربردی، میتواند برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق و کاربران فنی انتخاب مناسبی باشد. True RMS، رنجیابی خودکار، نمایشگر 4000 Count، اندازهگیری ولتاژ AC/DC، مقاومت، ظرفیت، فرکانس و دما در کنار NCV، تست دیود، پیوستگی، Inrush، Peak Hold، Data Hold، چراغ قوه و نور پسزمینه، مجموعهای نسبتاً کامل را در اختیار کاربر قرار میدهد.
برای انتخاب دقیقتر، توصیه میشود پیش از خرید بررسی کنید که نیاز شما به اندازهگیری جریان AC یا DC، محدوده جریان، دقت مورد نیاز، قابلیت True RMS، اندازهگیری Inrush و سایر پارامترها با مشخصات ZOYI ZT-QB4 مطابقت داشته باشد. برای دریافت مشاوره درباره انتخاب این مدل یا مقایسه آن با سایر مولتی مترهای کلمپی زویی میتوانید با کارشناسان کالیبکس تماس بگیرید.
