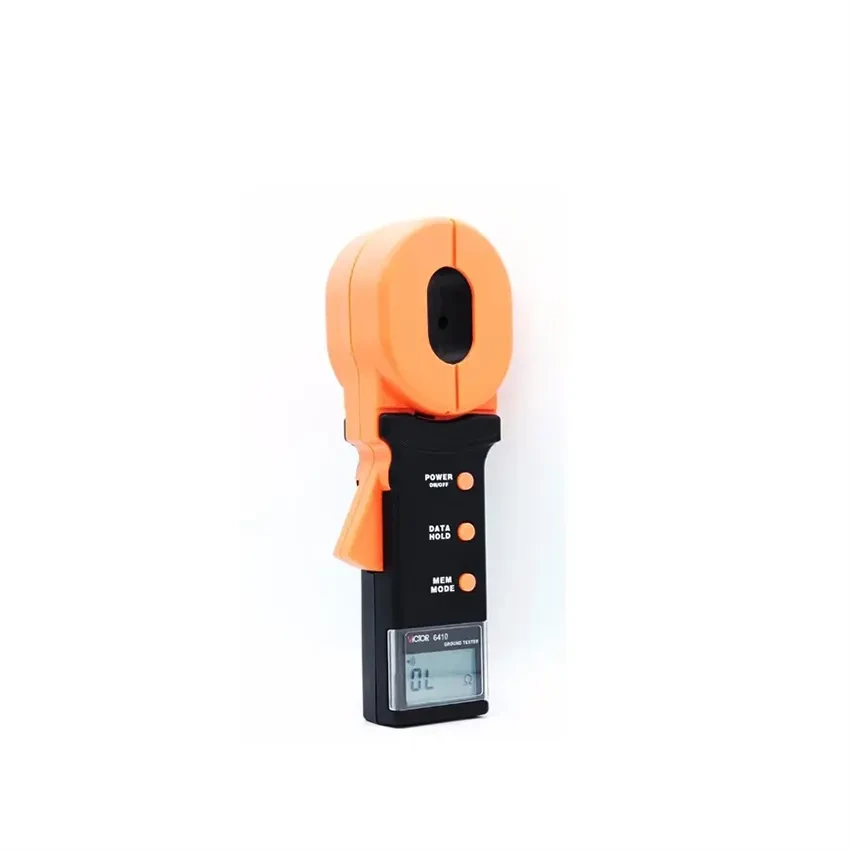

معرفی ارت تستر کلمپی ویکتور مدل VICTOR VC-6410
ارت تستر کلمپی ویکتور VICTOR VC-6410 یک دستگاه دیجیتال برای اندازهگیری مقاومت سیستم ارت و مقاومت حلقه زمین است که برای بررسی وضعیت سیستمهای اتصال زمین در تأسیسات الکتریکی، صنعتی و ساختمانی طراحی شده است. مهمترین مزیت این نوع ارتسنج، امکان انجام اندازهگیری به روش کلمپی و بدون نیاز به قطع کردن هادی زمین یا استفاده از الکترود کمکی در اندازهگیریهای مناسب است. به همین دلیل VC-6410 برای تکنسینهای برق، کارشناسان نگهداری و تعمیرات، پیمانکاران تأسیسات و متخصصان سیستمهای حفاظتی و ارت، ابزاری کاربردی محسوب میشود.
ارت تستر Victor VC-6410 در رده ارتسنجهای کلمپی قرار میگیرد و برای اندازهگیری مقاومت زمین در مدارهای دارای مسیر حلقهای مناسب است. در این روش، دستگاه با قرار گرفتن فک کلمپ روی هادی مورد نظر، مقاومت حلقه زمین را بررسی میکند؛ بنابراین در بسیاری از کاربردهای عملی، نیازی به باز کردن اتصال زمین و نصب میلههای کمکی وجود ندارد. منابع فنی و فهرستهای تجاری موجود، محدوده اندازهگیری مقاومت این مدل را حدود 0.01 تا 200 اهم و حافظه آن را تا 99 گروه داده اعلام کردهاند. :contentReference[oaicite:0]{index=0}
اندازهگیری مقاومت ارت بدون قطع مدار
یکی از مهمترین ویژگیهای ارت سنج کلمپی VICTOR VC6410، قابلیت اندازهگیری مقاومت سیستم زمین بدون نیاز به قطع کردن هادی ارت در کاربردهای سازگار با روش کلمپی است. این ویژگی باعث میشود فرآیند عیبیابی و کنترل دورهای سیستمهای زمین سریعتر و سادهتر انجام شود. همچنین این روش برای مدارهایی که باز کردن اتصال زمین در آنها دشوار یا نامطلوب است، کاربرد ویژهای دارد.
کاربردهای ارت تستر کلمپی ویکتور VC-6410
از ارت تستر کلمپی ویکتور VC-6410 میتوان برای بررسی سیستمهای اتصال زمین در تابلوهای برق، ساختمانها، تجهیزات صنعتی، سیستمهای مخابراتی، تأسیسات الکتریکی، سیستمهای حفاظت در برابر صاعقه و سایر تجهیزات دارای سیستم ارت استفاده کرد. این مدل بهخصوص برای اندازهگیریهای دورهای و عیبیابی میدانی مناسب است، زیرا ساختار کلمپی باعث کاهش نیاز به تجهیزات جانبی در زمان اندازهگیری میشود.
اندازهگیری جریان نشتی و بررسی وضعیت سیستم زمین
در برخی پیکربندیهای سری VC6410، قابلیت بررسی جریان نشتی نیز ارائه شده است؛ با این حال، مشخصات جریان باید بر اساس نسخه دقیق دستگاه بررسی شود، زیرا مدلهای نزدیک به VC6410 مانند VC6411 و VC6412 دارای مشخصات جریان متفاوتی هستند. برای خود VC6410، منابع موجود تمرکز اصلی را بر اندازهگیری مقاومت زمین و ذخیرهسازی دادهها قرار دادهاند. بنابراین هنگام خرید، تطبیق شماره مدل روی بدنه دستگاه با مشخصات فنی موردنظر اهمیت دارد. :contentReference[oaicite:1]{index=1}
نمایشگر دیجیتال، Data Hold و مدیریت اطلاعات
این ارت تستر به نمایشگر دیجیتال مجهز است و امکاناتی مانند نگهداری مقدار اندازهگیریشده (Data Hold)، نمایش وضعیت باتری، هشدار حد مقاومت و فراخوانی اطلاعات ذخیرهشده، استفاده از دستگاه را در محیطهای کاری آسانتر میکند. قابلیت ذخیرهسازی اطلاعات نیز به تکنسین اجازه میدهد نتایج اندازهگیریهای قبلی را برای مقایسه و بررسی مجدد در اختیار داشته باشد. اطلاعات منتشرشده برای VC6410 ظرفیت ذخیرهسازی 99 گروه داده را نشان میدهند. :contentReference[oaicite:2]{index=2}
ویژگیهای ارت تستر کلمپی VICTOR VC-6410
- اندازهگیری مقاومت زمین و مقاومت حلقه ارت به روش کلمپی
- محدوده اندازهگیری مقاومت حدود 0.01 تا 200Ω
- رزولوشن پایین برای اندازهگیری مقاومتهای کوچک
- قابلیت Auto Range برای انتخاب خودکار محدوده اندازهگیری
- قابلیت نگهداری دادهها روی نمایشگر
- ذخیرهسازی نتایج اندازهگیری و امکان فراخوانی دادهها
- دارای هشدار حد مقاومت
- نمایشگر LCD با نور پسزمینه
- نشانگر کمبود باتری
- کالیبراسیون خودکار
- مناسب برای تست دورهای سیستمهای ارت و عیبیابی میدانی
مزایای استفاده از ارت سنج کلمپی VC-6410
استفاده از ارت تستر کلمپی نسبت به روشهای سنتی میتواند سرعت تست را افزایش دهد. در روش کلمپی، در کاربرد مناسب میتوان بدون باز کردن اتصال زمین و بدون نصب الکترودهای کمکی، وضعیت مقاومت حلقه زمین را بررسی کرد. این موضوع در تابلوهای برق، ساختمانهای در حال بهرهبرداری و سیستمهایی که خاموش کردن آنها دشوار است، اهمیت زیادی دارد. محدوده 0.01 تا 200Ω اعلامشده برای VC6410 نیز آن را برای اندازهگیری طیف قابل توجهی از مقاومتهای سیستمهای ارت مناسب میکند. :contentReference[oaicite:3]{index=3}
نکات مهم هنگام استفاده از VC-6410
- پیش از اندازهگیری، فک کلمپ را کاملاً و صحیح روی هادی موردنظر قرار دهید.
- سطح فکها باید تمیز باشد تا عملکرد اندازهگیری تحت تأثیر آلودگی قرار نگیرد.
- برای دستیابی به نتیجه قابل اعتماد، شرایط مدار و مسیر برگشت جریان زمین باید با روش اندازهگیری کلمپی سازگار باشد.
- مقدار مقاومت اندازهگیریشده را با حدود مجاز پروژه و استاندارد مورد استفاده مقایسه کنید.
- در زمان کار با تأسیسات برق، الزامات ایمنی و دستورالعمل سازنده رعایت شود.
مشخصات فنی ارت تستر کلمپی VICTOR VC-6410
نوع دستگاه
ارت تستر کلمپی / Clamp Earth Resistance Tester
پارامتر اصلی اندازهگیری
مقاومت زمین و مقاومت حلقه ارت
محدوده مقاومت زمین
حدود 0.01Ω تا 200Ω
ذخیرهسازی اطلاعات
99 گروه داده
نمایشگر
LCD با نور پسزمینه
منبع تغذیه
4 عدد باتری 1.5V طبق مشخصات ارائهشده برای این نسخه
دمای کاری
10- تا 55 درجه سانتیگراد

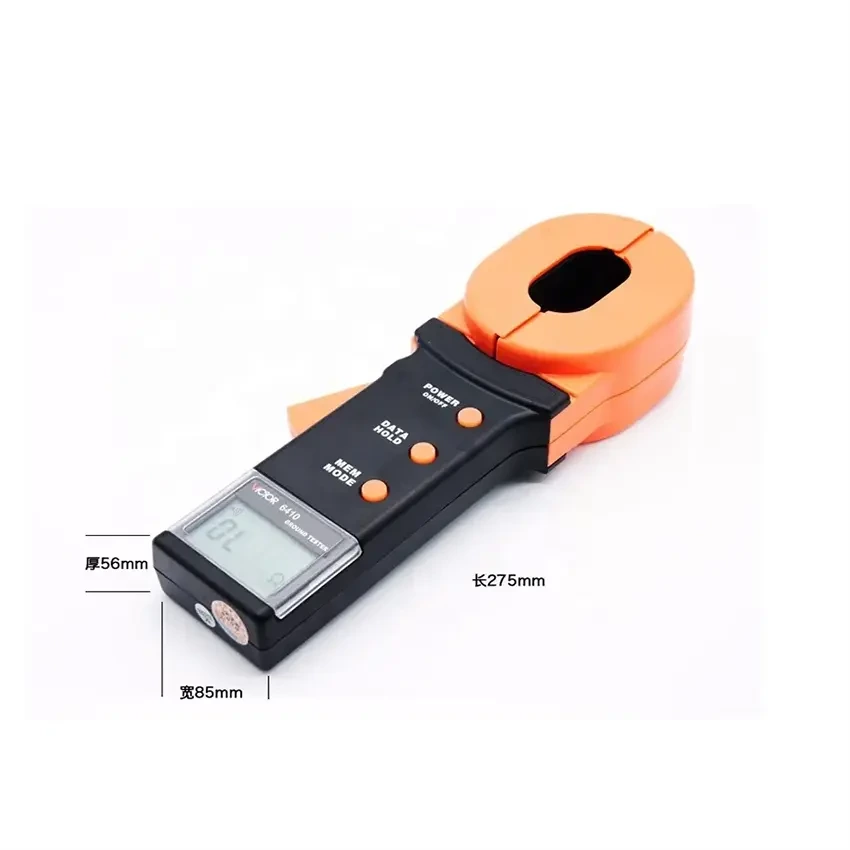

ابعاد
27.5 × 8.5 × 5.6 سانتیمتر
نکته: برخی فروشندگان برای خانواده VC6410 مشخصات متفاوتی از جمله نسخههای VC6410+ یا مدلهای دارای قابلیت اندازهگیری جریان ارائه میکنند. برای جلوگیری از اشتباه در خرید، مشخصات بالا بر اساس مدل VC6410 تنظیم شده و مشخصات نسخه دقیق دستگاه باید با برچسب مدل و کاتالوگ تأمینکننده تطبیق داده شود. برای نمونه، منابع تجاری VC6410 را با محدوده 0.01 تا 200Ω و 99 حافظه معرفی کردهاند، در حالی که VC6410+ با محدوده 0.01 تا 300Ω نیز عرضه شده است. :contentReference[oaicite:4]{index=4}
سوالات متداول درباره ارت تستر VICTOR VC-6410
ارت تستر کلمپی VICTOR VC-6410 برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت سیستم ارت و مقاومت حلقه زمین به روش کلمپی استفاده میشود و برای کنترل و عیبیابی سیستمهای اتصال زمین در تأسیسات مختلف کاربرد دارد.
آیا VC-6410 برای اندازهگیری مقاومت چاه ارت مناسب است؟
بله، در سیستمهایی که شرایط لازم برای اندازهگیری کلمپی وجود داشته باشد، VC-6410 میتواند برای بررسی مقاومت مسیر زمین و حلقه ارت مورد استفاده قرار گیرد. روش کلمپی با روش اندازهگیری سهسیمه یا چهارسیمه یکسان نیست و باید متناسب با ساختار سیستم زمین انتخاب شود.
آیا برای استفاده از VC-6410 نیاز به قطع سیم ارت است؟
در اندازهگیری کلمپی مناسب، یکی از مزیتهای اصلی دستگاه این است که نیازی به قطع هادی زمین و نصب الکترود کمکی وجود ندارد؛ البته سیستم باید مسیر حلقهای لازم برای روش کلمپی را داشته باشد.
محدوده اندازهگیری مقاومت VC-6410 چقدر است؟
محدوده اعلامشده برای مدل VC6410 حدود 0.01 تا 200 اهم است. این مقدار با نسخه VC6410+ که در برخی منابع تا 300 اهم معرفی شده، متفاوت است. :contentReference[oaicite:5]{index=5}
آیا اطلاعات اندازهگیری در VC-6410 ذخیره میشود؟
بله. برای مدل VC6410 ظرفیت ذخیرهسازی 99 گروه داده گزارش شده و امکان فراخوانی نتایج ذخیرهشده نیز وجود دارد. :contentReference[oaicite:6]{index=6}
آیا VC-6410 دارای قابلیت نگهداری مقدار اندازهگیری است؟
بله، قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایشدادهشده از امکانات این دستگاه است.
آیا VC-6410 دارای Auto Range است؟
بله، Auto Range از قابلیتهای اعلامشده برای این مدل است و انتخاب محدوده مناسب اندازهگیری را سادهتر میکند.
VC-6410 چه تفاوتی با VC6410+ دارد؟
تفاوت اصلی گزارششده در محدوده مقاومت است؛ VC6410 معمولاً تا 200Ω و VC6410+ تا حدود 300Ω معرفی میشود. بنابراین هنگام خرید باید شماره مدل دقیق را بررسی کنید. :contentReference[oaicite:7]{index=7}
خرید ارت تستر کلمپی ویکتور VC-6410 از کالیبکس
اگر به دنبال یک ارت سنج کلمپی برای اندازهگیری مقاومت سیستم ارت هستید، VICTOR VC-6410 با طراحی کلمپی، قابلیت ذخیره اطلاعات، Auto Range، Data Hold و نمایشگر LCD میتواند گزینهای کاربردی برای تستهای دورهای و عیبیابی سیستمهای زمین باشد. هنگام انتخاب این دستگاه، علاوه بر قیمت ارت تستر، حتماً به شماره مدل، محدوده اندازهگیری، اصالت کالا و شرایط گارانتی و خدمات پس از فروش توجه کنید. برای دریافت اطلاعات تکمیلی درباره قیمت ارت سنج کلمپی VICTOR VC-6410 و موجودی، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
