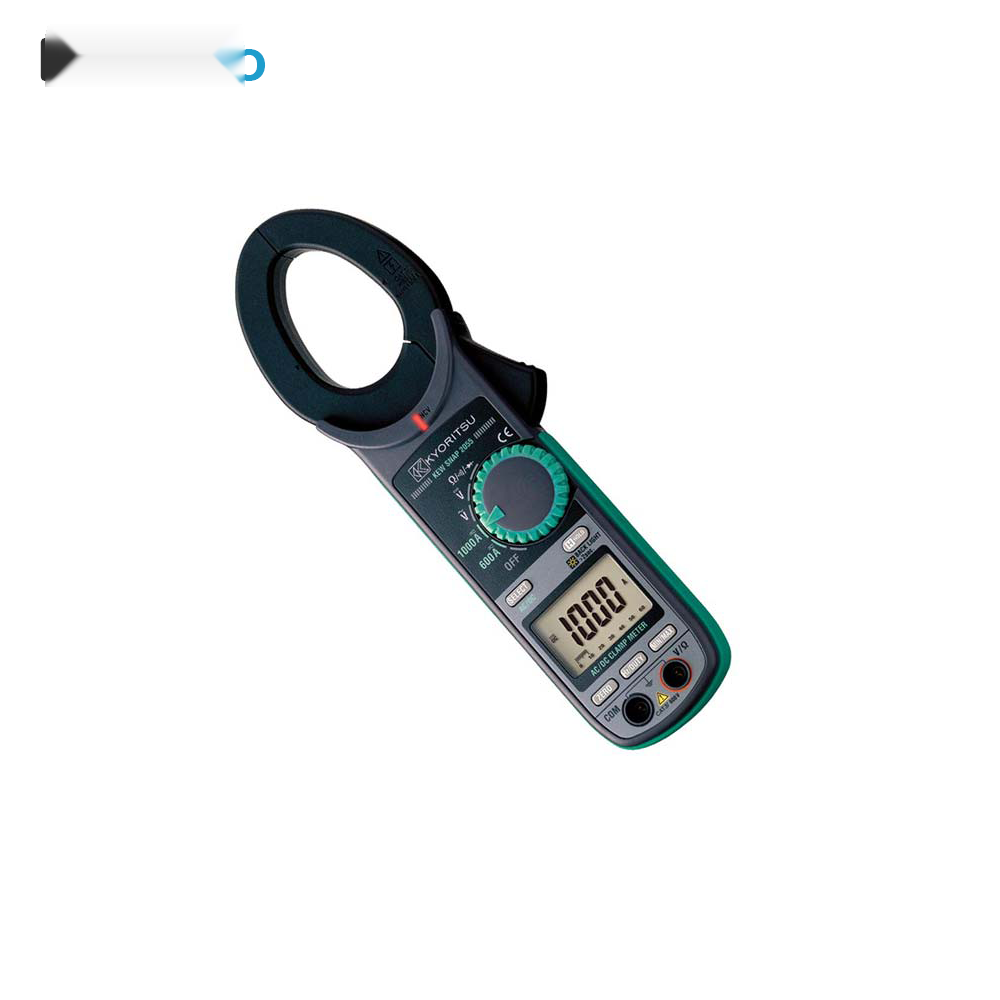

معرفی مولتی متر کلمپی کیوریتسو مدل KYORITSU KEW 2055
مولتی متر کلمپی کیوریتسو مدل KYORITSU KEW 2055 یکی از تجهیزات حرفه ای اندازه گیری برق و عیب یابی مدارهای الکتریکی است که برای اندازه گیری جریان AC و DC، ولتاژ AC و DC، مقاومت، فرکانس و Duty Cycle طراحی شده است. این آمپرمتر کلمپی با ترکیب قابلیت های یک مولتی متر دیجیتال و کلمپ آمپرمتر، امکان بررسی سریع و ایمن مدارهای الکتریکی را فراهم می کند و به ویژه برای تکنسین های برق، تعمیرکاران صنعتی، واحدهای نگهداری و تعمیرات، برقکاران و کارشناسان تاسیسات گزینه ای کاربردی محسوب می شود.
مهم ترین مزیت آمپرمتر کلمپی Kyoritsu 2055 قابلیت اندازه گیری جریان AC و DC تا 1000 آمپر از طریق فک کلمپی است. کاربر می تواند برای اندازه گیری جریان، فک دستگاه را روی یک هادی قرار دهد و بدون نیاز به باز کردن یا قطع مدار، مقدار جریان عبوری را بررسی کند. دهانه کلمپ با ظرفیت حداکثر 40 میلی متر، امکان کار با بسیاری از کابل ها و هادی های مورد استفاده در تاسیسات برق را فراهم می کند.
یکی دیگر از نقاط قوت KYORITSU 2055 پشتیبانی از فناوری True RMS برای اندازه گیری جریان و ولتاژ AC است. این قابلیت باعث می شود در اندازه گیری سیگنال های AC واقعی، نتیجه قابل اعتمادتر باشد. دستگاه همچنین از نمایشگر 6039 Counts به همراه Bar Graph، حداقل تفکیک پذیری 0.1 آمپر، قابلیت تشخیص ولتاژ غیرتماسی NCV و نور پس زمینه نمایشگر بهره می برد.
چرا مولتی متر کلمپی KYORITSU 2055 انتخاب مناسبی است؟
اگر به دنبال یک مولتی متر کلمپی حرفه ای برای اندازه گیری جریان های بالا، بررسی ولتاژ، تست مقاومت و عیب یابی تجهیزات الکتریکی هستید، Kyoritsu 2055 مجموعه ای از قابلیت های کاربردی را در اختیار شما قرار می دهد. اندازه گیری جریان AC/DC تا 1000 آمپر، رده ایمنی CAT IV 600V، دهانه کلمپ 40 میلی متری و طراحی مقاوم و ارگونومیک، این دستگاه را برای استفاده در محیط های صنعتی، تابلوهای برق، تاسیسات و عملیات تعمیر و نگهداری مناسب کرده است.
ویژگی های کلیدی آمپرمتر کلمپی کیوریتسو مدل KEW 2055
1. اندازه گیری جریان AC و DC تا 1000 آمپر
Kyoritsu 2055 امکان اندازه گیری جریان متناوب و مستقیم را در بازه 0 تا 600.0 آمپر و 0 تا 1000 آمپر فراهم می کند. این قابلیت، دستگاه را برای بررسی جریان مدارهای قدرت، تابلوهای برق، تجهیزات صنعتی و سیستم های توزیع برق کاربردی می سازد. دقت پایه اندازه گیری جریان AC و DC در محدوده 600 آمپر برابر ±1.5%rdg±5dgt است؛ در جریان AC، دقت برای فرکانس 40 تا 400 هرتز نیز در مشخصات سازنده اعلام شده است.
2. اندازه گیری جریان بدون قطع مدار
ساختار کلمپی این دستگاه به کاربر اجازه می دهد جریان را از طریق قرار دادن هادی داخل فک اندازه گیری کند. به این ترتیب، برای اندازه گیری جریان نیازی به باز کردن اتصال یا قرار دادن مولتی متر به صورت سری در مدار نیست. دهانه کلمپ 40 میلی متری نیز برای کار با کابل ها و هادی های نسبتاً ضخیم مناسب است.
3. فناوری True RMS برای اندازه گیری AC
فناوری True RMS در Kyoritsu 2055 برای اندازه گیری جریان و ولتاژ AC به کار گرفته شده است. این قابلیت در کاربردهایی که شکل موج AC از حالت ایده آل فاصله دارد، اهمیت بیشتری پیدا می کند و می تواند به ارائه نتایج قابل اعتمادتر در اندازه گیری های واقعی کمک کند.
4. اندازه گیری ولتاژ AC و DC تا 600 ولت
این مولتی متر کلمپی قادر به اندازه گیری ولتاژ AC در محدوده های 6، 60 و 600 ولت و ولتاژ DC در محدوده های 600 میلی ولت، 6، 60 و 600 ولت است. هر دو بخش ولتاژ دارای Auto-ranging هستند و امکان انتخاب خودکار رنج مناسب را فراهم می کنند.
5. اندازه گیری مقاومت تا 60 مگااهم
Kyoritsu 2055 برای بررسی مقاومت الکتریکی نیز کاربرد دارد و محدوده اندازه گیری آن از 600 اهم تا 60 مگااهم به صورت خودکار انتخاب می شود. این قابلیت برای تست قطعات، بررسی مسیرهای الکتریکی و عیب یابی مدارها کاربردی است.
6. تست تداوم و دیود
این دستگاه علاوه بر اندازه گیری مقاومت، امکان تست تداوم مدار را نیز فراهم می کند و در صورت پایین بودن مقاومت تا حدود 100 اهم، بیزر دستگاه فعال می شود. همچنین تست دیود برای بررسی وضعیت دیودها و مسیرهای نیمه هادی در اختیار کاربر قرار دارد.
7. اندازه گیری فرکانس و Duty Cycle
Kyoritsu 2055 علاوه بر پارامترهای اصلی برق، قابلیت اندازه گیری فرکانس در محدوده های 10، 100 هرتز، 1 و 10 کیلوهرتز را دارد. همچنین Duty Cycle در محدوده 0.1 تا 99.9 درصد قابل اندازه گیری است که می تواند در بررسی سیگنال ها و مدارهای کنترلی مورد استفاده قرار گیرد.
8. تشخیص ولتاژ غیرتماسی NCV
قابلیت NCV یا Non-Contact Voltage با استفاده از LED قرمز، وجود ولتاژ AC را بدون تماس مستقیم با هادی هشدار می دهد. این قابلیت برای بررسی اولیه سیم ها و مدارهای برق می تواند سرعت کار و سطح ایمنی کاربر را افزایش دهد؛ با این حال NCV نباید جایگزین اندازه گیری مستقیم و روش های استاندارد ایمنی برق شود.
9. نمایشگر 6039 Counts با Bar Graph و نور پس زمینه
نمایشگر دیجیتال 6039 Counts به همراه Bar Graph، اطلاعات اندازه گیری را با وضوح مناسب نمایش می دهد. نور پس زمینه نیز مشاهده اعداد را در فضاهای کم نور و محل هایی مانند داخل تابلو برق آسان تر می کند.
10. بدنه ارگونومیک و طراحی مناسب کار میدانی
بدنه دستگاه با ساختار Double Molding طراحی شده تا در دست گرفتن آن راحت تر باشد. ابعاد 254 × 82 × 36 میلی متر و وزن حدود 310 گرم، امکان حمل و استفاده از دستگاه را در عملیات تعمیر و نگهداری فراهم می کند.
کاربردهای مولتی متر کلمپی Kyoritsu 2055
- اندازه گیری جریان AC و DC در تابلوهای برق
- عیب یابی مدارهای الکتریکی و تجهیزات صنعتی
- بررسی بار و جریان مصرفی تجهیزات
- تعمیر و نگهداری تجهیزات و تاسیسات برق
- اندازه گیری جریان کابل ها بدون نیاز به قطع مدار
- بررسی ولتاژ AC/DC در مدارهای الکتریکی
- تست مقاومت، تداوم و دیود
- اندازه گیری فرکانس و Duty Cycle در کاربردهای کنترلی
- مناسب برای تکنسین های برق، تعمیرکاران، واحدهای نگهداری و تعمیرات و برقکاران حرفه ای
استاندارد ایمنی KYORITSU KEW 2055
یکی از ویژگی های مهم این مدل، رعایت استانداردهای ایمنی بین المللی است. Kyoritsu KEW 2055 مطابق IEC 61010-1 CAT IV 600V و استانداردهای مرتبط از جمله IEC 61010-031، IEC 61010-2-032 و IEC 61326 طراحی شده است. رده CAT IV 600V این دستگاه را برای کاربردهای اندازه گیری در سطوح بالاتر سیستم توزیع برق مناسب می کند؛ البته انتخاب رده ایمنی باید همیشه متناسب با محل و شرایط واقعی اندازه گیری انجام شود.
نحوه استفاده از کلمپ آمپرمتر Kyoritsu 2055
برای اندازه گیری جریان با بخش کلمپی، ابتدا رنج و حالت اندازه گیری مناسب را انتخاب کرده و سپس تنها هادی مورد نظر را داخل فک کلمپ قرار دهید. پس از بسته شدن کامل فک، مقدار جریان روی نمایشگر قابل مشاهده است. برای اندازه گیری ولتاژ، مقاومت، تداوم و سایر پارامترهایی که با پراب انجام می شوند، باید کابل های تست مطابق دستورالعمل سازنده به ترمینال های مربوطه متصل شوند. هنگام کار با مدارهای برق، رعایت کامل اصول ایمنی و استفاده از تجهیزات حفاظت فردی ضروری است.
مشخصات فنی مولتی متر کلمپی کیوریتسو مدل KYORITSU KEW 2055
نوع دستگاه
مولتی متر کلمپی / آمپرمتر کلمپی AC/DC
جریان AC
0 تا 600.0 / 1000 آمپر
دقت جریان AC
±1.5%rdg±5dgt در 50/60Hz؛ ±3.0%rdg±5dgt در 40 تا 400Hz
جریان DC
0 تا 600.0 / 1000 آمپر
دقت جریان DC
±1.5%rdg±5dgt
ولتاژ AC
6 / 60 / 600 ولت، Auto-ranging
دقت ولتاژ AC
±1.3%rdg±4dgt در 50/60Hz؛ ±3.0%rdg±5dgt در 40 تا 400Hz
ولتاژ DC
600mV / 6 / 60 / 600 ولت، Auto-ranging
دقت ولتاژ DC
±1.0%rdg±3dgt
مقاومت
600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ
دقت مقاومت
±1%rdg±5dgt تا 6MΩ و ±5%rdg±8dgt در 60MΩ
تست تداوم
فعال شدن بیزر در حدود 100Ω
فرکانس
10 / 100Hz / 1 / 10kHz، Auto-ranging
Duty Cycle
0.1 تا 99.9 درصد
True RMS
اندازه گیری True RMS برای ولتاژ و جریان AC
تشخیص ولتاژ غیرتماسی
NCV با هشدار LED قرمز
تعداد شمارش نمایشگر
6039 Counts
نمایشگر
LCD با Bar Graph و نور پس زمینه
حداقل تفکیک جریان
0.1 آمپر
حداکثر قطر هادی
40 میلی متر
رده ایمنی
IEC 61010-1 CAT IV 600V
استانداردهای تکمیلی
IEC 61010-031، IEC 61010-2-032، IEC 61326
منبع تغذیه
2 عدد باتری AAA با ولتاژ 1.5V
مدت کار مداوم تقریبی
حدود 35 ساعت
خاموشی / صرفه جویی خودکار
Auto Power Save حدود 15 دقیقه
ابعاد
254 × 82 × 36 میلی متر

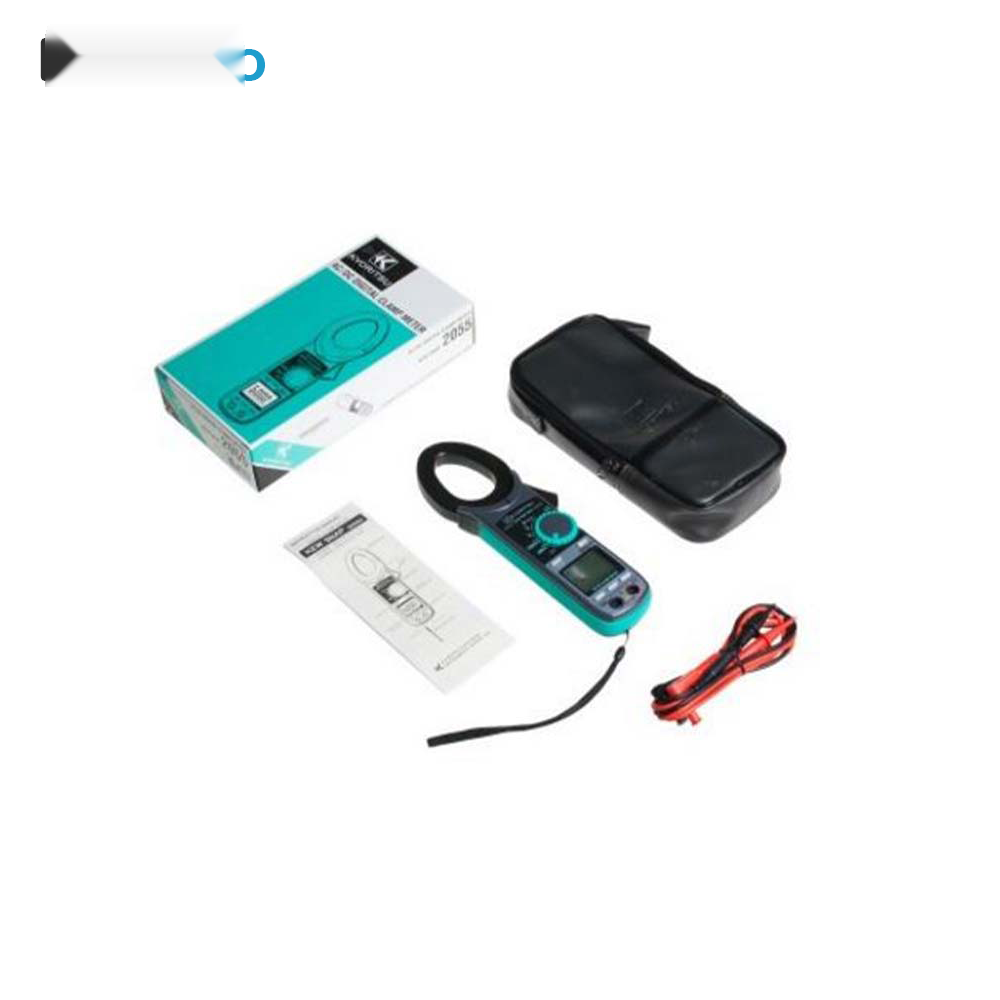

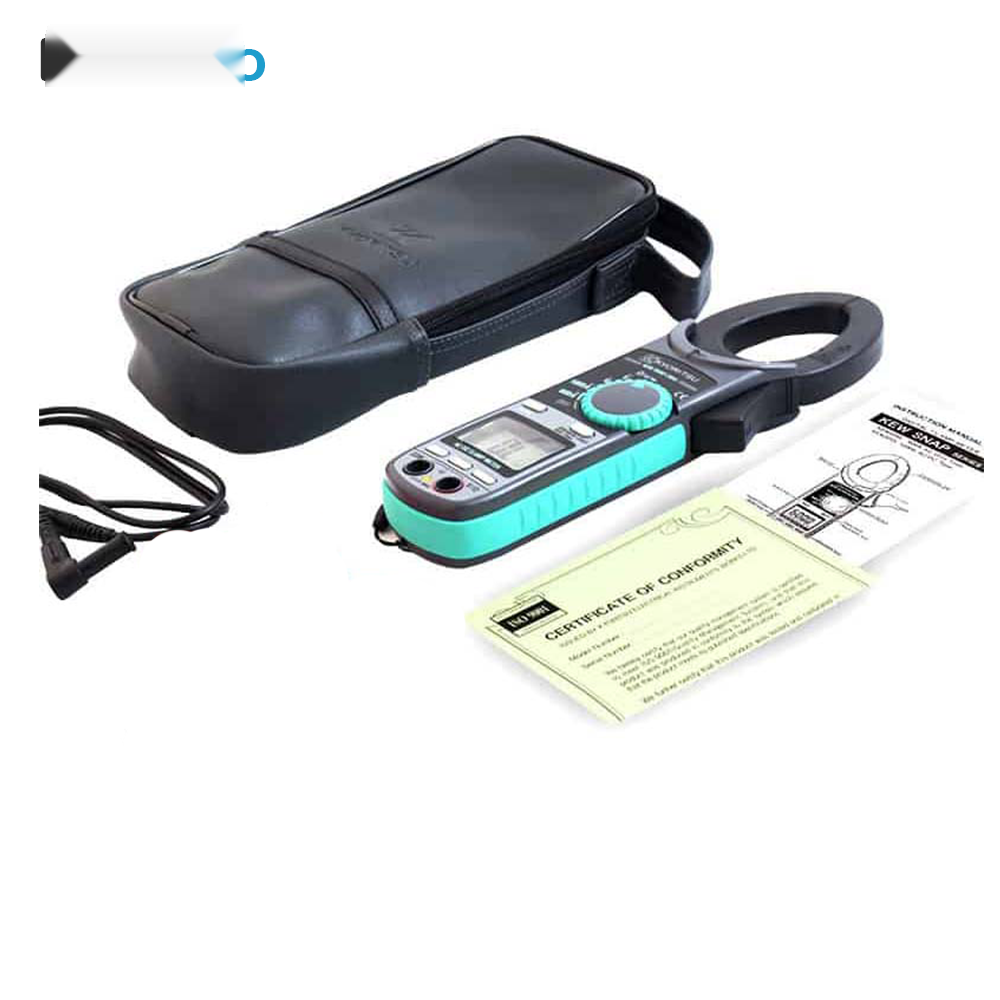

اقلام همراه
کابل تست مدل 7066A، کیف حمل مدل 9094، دو عدد باتری AAA و دفترچه راهنما
جدول مشخصات فنی مولتی متر کلمپی کیوریتسو KYORITSU KEW 2055
| مدل |
KEW 2055 |
|---|
| جریان AC |
0 تا 600.0 / 1000 آمپر |
|---|
| جریان DC |
0 تا 600.0 / 1000 آمپر |
|---|
| ولتاژ AC |
6 / 60 / 600 ولت، Auto-ranging |
|---|
| ولتاژ DC |
600mV / 6 / 60 / 600 ولت، Auto-ranging |
|---|
| مقاومت |
600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ |
|---|
| تست تداوم |
بیزر در حدود 100Ω |
|---|
| فرکانس |
10 / 100Hz / 1 / 10kHz |
|---|
| Duty Cycle |
0.1 تا 99.9 درصد |
|---|
| True RMS |
برای جریان و ولتاژ AC |
|---|
| NCV |
دارد؛ هشدار با LED قرمز |
|---|
| نمایشگر |
6039 Counts با Bar Graph و نور پس زمینه |
|---|
| حداقل تفکیک جریان |
0.1 آمپر |
|---|
| قطر هادی قابل اندازه گیری |
حداکثر 40 میلی متر |
|---|
| رده ایمنی |
IEC 61010-1 CAT IV 600V |
|---|
| استانداردهای تکمیلی |
IEC 61010-031، IEC 61010-2-032، IEC 61326 |
|---|
| باتری |
2 عدد AAA، 1.5V |
|---|
| مدت کار مداوم |
حدود 35 ساعت |
|---|
| خاموشی / صرفه جویی خودکار |
حدود 15 دقیقه |
|---|
| ابعاد |
254 × 82 × 36 میلی متر |
|---|
| وزن |
حدود 310 گرم |
|---|
| اقلام همراه |
کابل تست 7066A، کیف حمل 9094، دو عدد باتری AAA و دفترچه راهنما |
|---|
مقایسه Kyoritsu 2055 با یک مولتی متر معمولی
تفاوت اصلی Kyoritsu 2055 با مولتی مترهای معمولی در امکان اندازه گیری جریان های بالا به صورت کلمپی است. در مولتی مترهای معمولی برای اندازه گیری جریان معمولاً نیاز به قرار دادن دستگاه در مسیر مدار وجود دارد، اما در 2055 جریان AC یا DC از طریق فک کلمپی اندازه گیری می شود. این موضوع برای تعمیر و نگهداری تجهیزات و بررسی مدارهای فعال، سرعت و سهولت بیشتری ایجاد می کند. از طرف دیگر، وجود رده ایمنی CAT IV 600V، True RMS، NCV و اندازه گیری جریان تا 1000 آمپر، آن را به گزینه ای حرفه ای تر برای کاربردهای میدانی تبدیل کرده است.
نکات مهم هنگام خرید Kyoritsu 2055
- به حداکثر جریان مورد نیاز خود توجه کنید؛ KEW 2055 تا 1000 آمپر AC/DC را پوشش می دهد.
- برای کابل های ضخیم، حداکثر قطر هادی قابل قبول 40 میلی متر است.
- در صورت اندازه گیری سیگنال های AC، قابلیت True RMS یکی از مزیت های مهم دستگاه است.
- برای کار در محیط های دارای ریسک الکتریکی، رده ایمنی CAT IV 600V و شرایط واقعی محل اندازه گیری را در نظر بگیرید.
- توجه داشته باشید که طبق مشخصات رسمی، KEW 2055 قابلیت اندازه گیری ظرفیت خازن و دما ندارد؛ این قابلیت ها مربوط به برخی مدل های دیگر مانند 2056R هستند.
سوالات متداول درباره مولتی متر کلمپی KYORITSU 2055
آیا Kyoritsu 2055 جریان DC را اندازه گیری می کند؟
بله. KEW 2055 امکان اندازه گیری جریان DC را تا 600.0/1000 آمپر دارد و برای اندازه گیری جریان مستقیم و متناوب طراحی شده است.
حداکثر جریان قابل اندازه گیری با KYORITSU 2055 چقدر است؟
حداکثر محدوده اندازه گیری جریان AC و DC این مدل 1000 آمپر است.
قطر دهانه کلمپ Kyoritsu 2055 چقدر است؟
حداکثر قطر هادی قابل اندازه گیری با فک این دستگاه 40 میلی متر است.
آیا KYORITSU 2055 قابلیت True RMS دارد؟
بله. طبق مشخصات رسمی سازنده، این مدل برای اندازه گیری جریان و ولتاژ AC از True RMS استفاده می کند.
آیا Kyoritsu 2055 ولتاژ را نیز اندازه گیری می کند؟
بله. این دستگاه ولتاژ AC تا 600 ولت و ولتاژ DC تا 600 ولت را اندازه گیری می کند و هر دو بخش دارای رنج خودکار هستند.
حداکثر مقاومت قابل اندازه گیری با این دستگاه چقدر است؟
محدوده مقاومت Kyoritsu 2055 تا 60 مگااهم است.
آیا KYORITSU 2055 تست فرکانس دارد؟
بله. فرکانس در رنج های 10، 100 هرتز، 1 و 10 کیلوهرتز قابل اندازه گیری است و دستگاه قابلیت اندازه گیری Duty Cycle از 0.1 تا 99.9 درصد را نیز دارد.
آیا Kyoritsu 2055 خازن را اندازه گیری می کند؟
خیر. در مشخصات رسمی KEW 2055، تست ظرفیت خازن وجود ندارد. قابلیت اندازه گیری ظرفیت خازن در مدل 2056R ارائه شده است؛ بنابراین نباید این دو مدل با یکدیگر اشتباه گرفته شوند.
آیا KYORITSU 2055 برای کار در تابلو برق مناسب است؟
بله. قابلیت اندازه گیری جریان بدون قطع مدار، رده ایمنی CAT IV 600V، اندازه گیری AC/DC، NCV و نمایشگر مجهز به نور پس زمینه، این مدل را برای بسیاری از کاربردهای تعمیر و نگهداری تابلوهای برق مناسب می کند. انتخاب دستگاه باید با توجه به سطح ولتاژ و شرایط واقعی محل کار انجام شود.
اقلام همراه Kyoritsu 2055 چیست؟
طبق اطلاعات رسمی سازنده، دستگاه همراه با کابل های تست مدل 7066A، کیف حمل مدل 9094، دو عدد باتری AAA و دفترچه راهنما ارائه می شود.
جمع بندی؛ آیا Kyoritsu 2055 برای شما مناسب است؟
مولتی متر کلمپی KYORITSU KEW 2055 یک ابزار حرفه ای برای تکنسین هایی است که علاوه بر اندازه گیری ولتاژ و مقاومت، به اندازه گیری جریان های بالا در مدارهای AC و DC نیاز دارند. قابلیت اندازه گیری تا 1000 آمپر، دهانه کلمپ 40 میلی متری، True RMS برای AC، نمایشگر 6039 Counts، اندازه گیری فرکانس و Duty Cycle، تست تداوم و دیود، NCV و استاندارد ایمنی CAT IV 600V، مجموعه ای کامل از امکانات را برای تعمیر و نگهداری برق در اختیار کاربر قرار می دهد.
اگر هدف شما خرید یک آمپرمتر کلمپی AC/DC حرفه ای برای اندازه گیری جریان تا 1000 آمپر، بررسی ولتاژ تا 600 ولت و انجام تست های متداول الکتریکی است، Kyoritsu 2055 می تواند گزینه ای مناسب برای استفاده های صنعتی، تاسیساتی و تعمیراتی باشد. پیش از خرید نیز بهتر است قابلیت های مورد نیاز خود را با مشخصات دقیق دستگاه مقایسه کنید؛ به ویژه اگر به اندازه گیری خازن یا دما نیاز دارید، باید مدل دیگری از خانواده کیوریتسو را انتخاب کنید.
