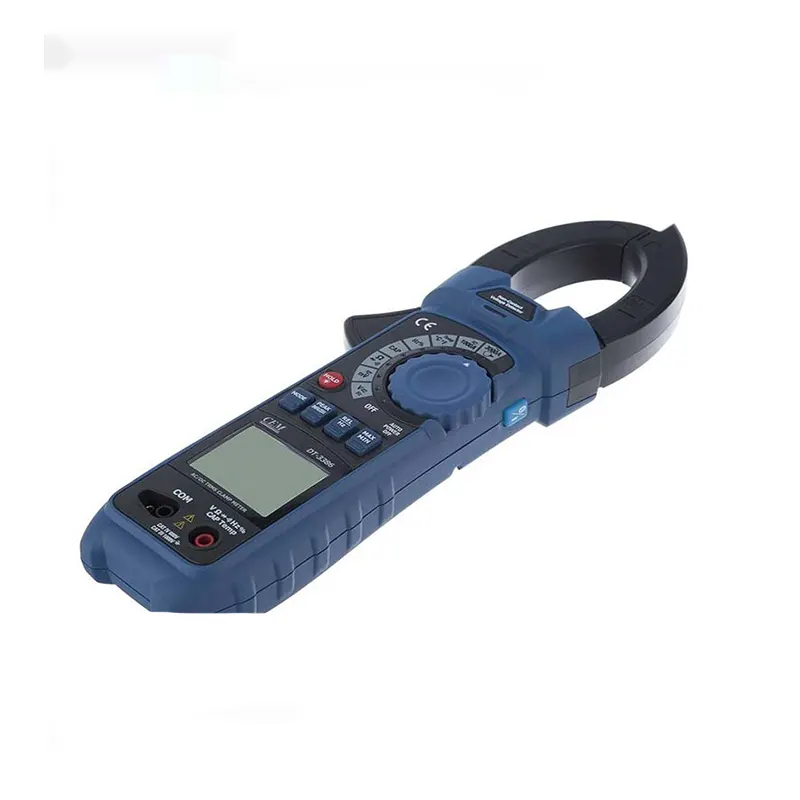

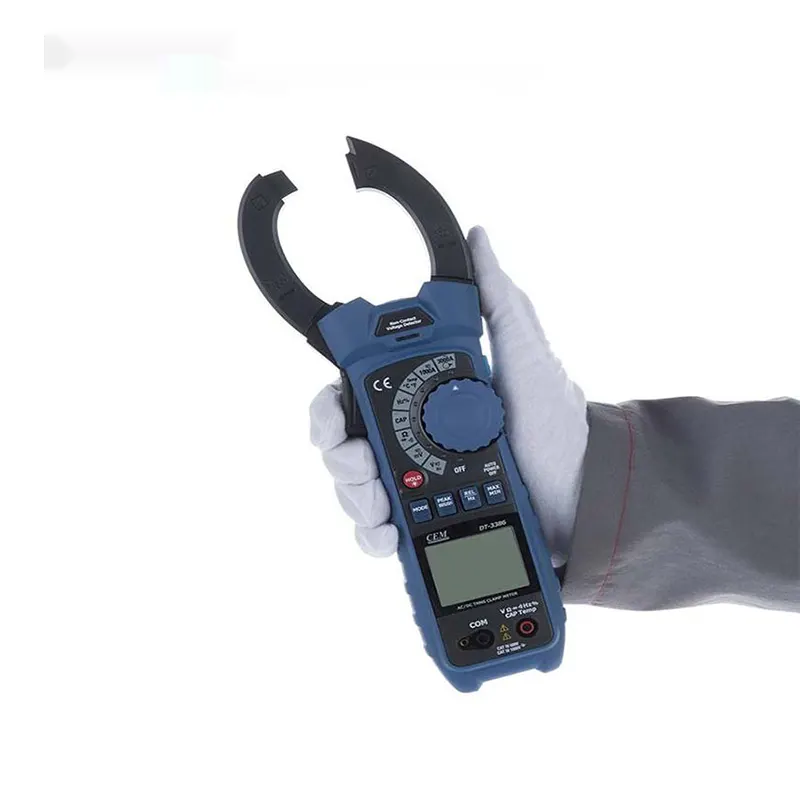

معرفی کلمپ آمپر متر سی ای ام مدل CEM DT-3386+CP20
کلمپ آمپر متر سی ای ام مدل CEM DT-3386+CP20 یک کلمپ متر حرفهای و چندمنظوره برای اندازهگیری جریان، ولتاژ، مقاومت، ظرفیت خازنی، فرکانس و دما است. این دستگاه از خانواده کلمپ مترهای حرفهای CEM بوده و با طراحی ارگونومیک، قابلیت اندازهگیری جریان به روش کلمپی و بهرهگیری از True RMS، برای استفاده در تعمیرات برق، نگهداری تجهیزات صنعتی، تابلوهای برق، موتورهای الکتریکی، سیستمهای تأسیسات و کاربردهای حرفهای طراحی شده است.
یکی از مهمترین مزایای کلمپ آمپرمتر CEM DT-3386 امکان اندازهگیری جریان AC و DC تا 1000 آمپر توسط کلمپ اصلی است. علاوه بر آن، این مدل به کلمپ انعطافپذیر CP-20 مجهز میشود که امکان اندازهگیری جریان AC تا 3000 آمپر را فراهم میکند. ساختار انعطافپذیر CP-20 برای قرارگیری اطراف کابلها و هادیهای بزرگ یا مجموعه کابلهایی که دسترسی مستقیم به آنها دشوار است، کاربرد بسیار خوبی دارد. طبق مشخصات سازنده، دقت اندازهگیری جریان AC توسط کلمپ فلکسیبل برابر با ±(2.8%+8d) است.
قابلیت True RMS در CEM DT-3386 باعث میشود اندازهگیری ولتاژ و جریان AC در مدارهایی که شکل موج آنها کاملاً سینوسی نیست، با دقت مناسبتری انجام شود. این ویژگی برای بررسی بارهای الکترونیکی، تجهیزات صنعتی، منابع تغذیه، درایوها و مدارهایی که ممکن است دارای اعوجاج شکل موج باشند اهمیت دارد. نمایشگر بزرگ 50000 شمارشی با نور پسزمینه نیز خواندن مقادیر اندازهگیریشده را در محیطهای کمنور آسانتر میکند.
ویژگیهای کلمپ آمپر متر CEM DT-3386+CP20
- اندازهگیری جریان AC و DC تا 1000 آمپر با کلمپ اصلی
- اندازهگیری جریان AC تا 3000 آمپر با کلمپ انعطافپذیر CP-20
- اندازهگیری ولتاژ AC و DC تا 1000 ولت
- مجهز به فناوری True RMS برای اندازهگیری AC
- نمایشگر LCD بزرگ 50000 شمارشی با نور پسزمینه
- اندازهگیری مقاومت تا 50 مگااهم
- اندازهگیری ظرفیت خازنی تا 5 میلیفاراد
- اندازهگیری فرکانس تا 10 مگاهرتز
- اندازهگیری دما تا 1000 درجه سانتیگراد
- مجهز به قابلیت Data Hold و نگهداری مقدار نمایشدادهشده
- دارای قابلیت Peak Hold و ثبت مقادیر Max/Min
- دارای قابلیت REL/Zero برای اندازهگیری نسبی و صفر کردن مقدار
- مجهز به NCV برای تشخیص غیرتماسی ولتاژ
- دارای چراغ قوه برای کار در محیطهای کمنور
- مجهز به خاموشی خودکار و نشانگر کاهش شارژ باتری
- دارای قابلیت اندازهگیری جریان راهاندازی یا Inrush Current

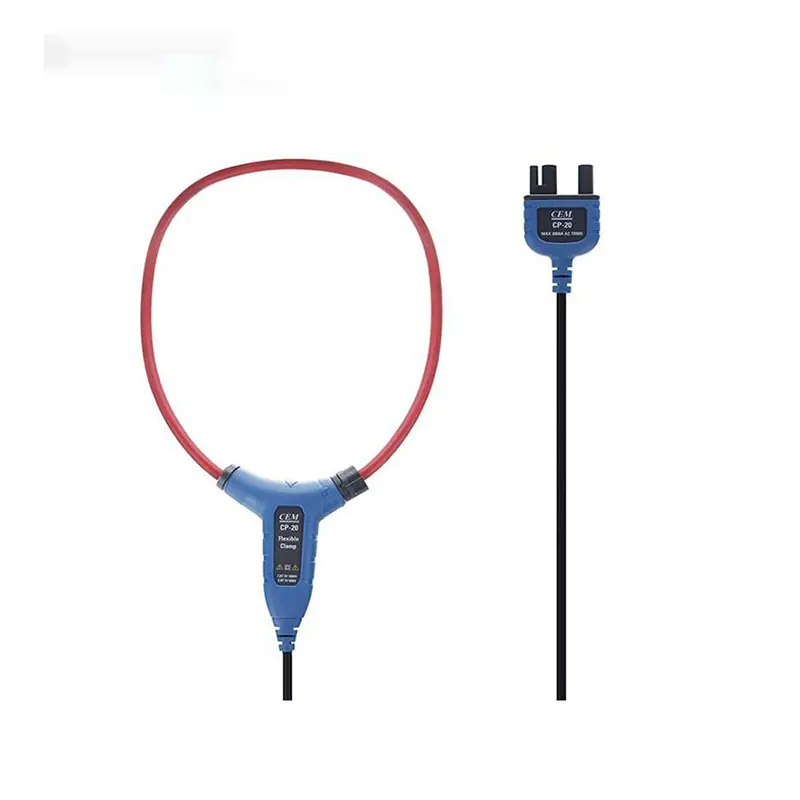

کلمپ فلکسیبل CP-20 در CEM DT-3386 چه کاربردی دارد؟
کلمپ انعطافپذیر CP-20 یکی از نقاط قوت این مجموعه است. برخلاف فکهای صلب معمولی، ساختار انعطافپذیر آن امکان قرارگیری آسانتر اطراف کابلها، هادیهای ضخیم و مجموعه سیمهای متراکم را فراهم میکند. به همین دلیل، CEM DT-3386+CP20 گزینه مناسبی برای اندازهگیری جریان در تابلوهای برق، خطوط توزیع، تجهیزات صنعتی و مکانهایی است که فضای کافی برای باز کردن فک یک کلمپ متر معمولی وجود ندارد.
بر اساس مشخصات رسمی CEM، کلمپ فلکسیبل این مدل برای اندازهگیری جریان AC تا 3000A طراحی شده و دقت پایه آن ±(2.8%+8d) اعلام شده است. بنابراین، هنگام انتخاب این دستگاه باید توجه داشت که محدوده 3000 آمپر مربوط به اندازهگیری AC توسط کلمپ انعطافپذیر است و نباید آن را با محدوده جریان DC کلمپ اصلی یکسان در نظر گرفت.
اندازهگیری جریان AC و DC با CEM DT-3386
مدل DT-3386 برخلاف برخی مدلهای مشابه، قابلیت اندازهگیری هر دو نوع جریان AC و DC را با کلمپ اصلی دارد. حداکثر محدوده جریان AC و DC توسط کلمپ اصلی 1000A است. دقت پایه اندازهگیری جریان AC برابر ±(2.5%+5d) و دقت پایه جریان DC برابر ±(2.5%+5d) است. در صورتی که جریان AC از طریق CP-20 اندازهگیری شود، محدوده به 3000 آمپر افزایش پیدا میکند.
اندازهگیری ولتاژ، مقاومت، خازن، فرکانس و دما
CEM DT-3386 تنها یک آمپرمتر کلمپی نیست و مجموعهای از قابلیتهای یک مولتی متر دیجیتال حرفهای را نیز در اختیار کاربر قرار میدهد. این دستگاه قادر به اندازهگیری ولتاژ DC تا 1000V با دقت پایه ±(0.1%+4d) و ولتاژ AC تا 1000V با دقت پایه ±(1.0%+3d) است. محدوده اندازهگیری مقاومت تا 50MΩ، ظرفیت خازنی تا 5mF، فرکانس تا 10MHz و دما تا 1000°C است. همچنین تست پیوستگی و تست دیود برای بررسی مدارهای الکتریکی در نظر گرفته شده است.
True RMS در کلمپ آمپرمتر CEM DT-3386
فناوری True RMS یکی از ویژگیهای مهم این کلمپ متر است. در مدارهایی که شکل موج AC به دلیل وجود بارهای غیرخطی، تجهیزات الکترونیکی یا منابع تغذیه سوئیچینگ دچار اعوجاج میشود، اندازهگیری True RMS میتواند نسبت به روشهای متوسطگیریشده، تصویر مناسبتری از مقدار مؤثر سیگنال ارائه دهد. این قابلیت، DT-3386 را برای کاربردهای صنعتی و تعمیراتی که با بارهای غیرخطی سروکار دارند، کاربردیتر میکند.
ایمنی و طراحی CEM DT-3386
CEM DT-3386 با بدنه مقاوم و طراحی مناسب استفاده حرفهای ساخته شده است. این مدل مطابق اطلاعات سازنده دارای ردههای ایمنی CAT IV 600V و CAT III 1000V است. همچنین ساختار دوگانه بدنه، طراحی ارگونومیک و کنترلهای قابل دسترس، استفاده از دستگاه را در عملیات اندازهگیری روزمره سادهتر میکند. توجه داشته باشید که رعایت رده حفاظتی دستگاه به معنی بینیازی از رعایت اصول ایمنی برق نیست و انتخاب محدوده اندازهگیری و اتصال صحیح پرابها همچنان ضروری است.
کاربردهای کلمپ آمپر متر CEM DT-3386+CP20
- عیبیابی و تعمیر تابلوهای برق صنعتی
- اندازهگیری جریان موتورهای الکتریکی
- بررسی جریان تجهیزات و ماشینآلات صنعتی
- اندازهگیری جریان کابلهای ضخیم و هادیهای بزرگ
- اندازهگیری جریان در فضاهای محدود با استفاده از CP-20
- تعمیر و نگهداری سیستمهای برق و تأسیسات
- اندازهگیری جریان راهاندازی موتورها و تجهیزات
- آزمایش و عیبیابی مدارهای الکتریکی و الکترونیکی
- اندازهگیری دما در کاربردهای صنعتی با پراب مناسب
مشخصات فنی کلمپ آمپر متر CEM DT-3386+CP20
| پارامتر | مشخصات | دقت پایه |
|---|
| جریان AC با کلمپ اصلی |
1000A |
±(2.5%+5d) |
| جریان DC با کلمپ اصلی |
1000A |
±(2.5%+5d) |
| جریان AC با کلمپ فلکسیبل CP-20 |
3000A |
±(2.8%+8d) |
| ولتاژ DC |
1000V |
±(0.1%+4d) |
| ولتاژ AC |
1000V |
±(1.0%+3d) |
| مقاومت |
50MΩ |
±(3.0%+5d) |
| ظرفیت خازنی |
5mF |
±(3.5%+10d) |
| فرکانس |
10MHz |
±(0.3%+2d) |
| دما |
1000°C / 1832°F |
±(1.0%+2.5°C/4.5°F) |
| تست پیوستگی |
بوق در مقاومت کمتر از 50Ω |
— |
| تست دیود |
جریان تست 0.3mA |
— |
| نمایشگر |
LCD با 50000 شمارش و نور پسزمینه |
— |
| بازشدگی فک |
48 میلیمتر / 1.9 اینچ |
— |
| ابعاد |
230 × 76 × 40 میلیمتر |
— |
| وزن |
315 گرم |
— |
| رده ایمنی |
CAT IV 600V / CAT III 1000V |
— |
مشخصات فوق بر اساس اطلاعات رسمی CEM برای سری DT-3385/DT-3386 تنظیم شده است. در مدل DT-3386، جریان DC تا 1000A، جریان AC تا 1000A و جریان AC توسط کلمپ انعطافپذیر تا 3000A اعلام شده است. ابعاد دستگاه نیز 230×76×40 میلیمتر و وزن آن 315 گرم است.
لوازم همراه CEM DT-3386
- پرابهای تست
- کلمپ انعطافپذیر CP-20
- کیف حمل
- جعبه بستهبندی
- پراب دما
- باتری 9 ولت
تفاوت CEM DT-3386 با کلمپ آمپرمترهای معمولی
مزیت اصلی CEM DT-3386+CP20 ترکیب یک کلمپ آمپرمتر AC/DC حرفهای با کلمپ فلکسیبل 3000 آمپری و مجموعهای از قابلیتهای مولتیمتر است. کاربر میتواند برای جریانهای تا 1000 آمپر از فک اصلی دستگاه و برای جریانهای AC بالاتر یا محلهایی با دسترسی دشوار از CP-20 استفاده کند. وجود True RMS، نمایشگر 50000 شمارشی، اندازهگیری ولتاژ تا 1000 ولت، مقاومت تا 50MΩ، فرکانس تا 10MHz و ظرفیت خازنی تا 5mF باعث میشود این مدل برای طیف وسیعی از فعالیتهای تعمیراتی و صنعتی مناسب باشد.
خرید کلمپ آمپر متر CEM DT-3386+CP20
اگر به دنبال یک کلمپ آمپرمتر AC/DC حرفهای با قابلیت اندازهگیری جریان تا 1000 آمپر و امکان اندازهگیری جریان AC تا 3000 آمپر با کلمپ فلکسیبل هستید، CEM DT-3386+CP20 میتواند انتخاب مناسبی باشد. ترکیب قابلیتهای کلمپ متر و مولتیمتر، فناوری True RMS، نمایشگر 50000 شمارشی، اندازهگیری دما، ظرفیت خازنی و فرکانس، این محصول را به ابزاری چندمنظوره برای تکنسینها، مهندسان برق و تعمیرکاران تجهیزات صنعتی تبدیل کرده است.
سوالات متداول درباره CEM DT-3386+CP20
کلمپ آمپر متر CEM DT-3386 چه مقدار جریان را اندازهگیری میکند؟
کلمپ اصلی دستگاه جریان AC و DC را تا 1000 آمپر اندازهگیری میکند. با استفاده از کلمپ انعطافپذیر CP-20، اندازهگیری جریان AC تا 3000 آمپر امکانپذیر است.
آیا CEM DT-3386 قابلیت اندازهگیری جریان DC دارد؟
بله. مدل DT-3386 قابلیت اندازهگیری جریان DC با کلمپ اصلی تا محدوده 1000 آمپر را دارد.
CP-20 در CEM DT-3386 چه کاری انجام میدهد؟
CP-20 یک کلمپ جریان انعطافپذیر است که برای اندازهگیری جریان AC تا 3000 آمپر و دسترسی آسانتر به کابلها و هادیهای بزرگ یا فضاهای محدود استفاده میشود.
آیا CEM DT-3386 از True RMS پشتیبانی میکند؟
بله. DT-3386 دارای قابلیت True RMS برای اندازهگیری AC است و برای اندازهگیری سیگنالهای دارای اعوجاج یا شکل موج غیرسینوسی مناسبتر از کلمپ مترهای معمولی با روش اندازهگیری متوسطگیریشده است.
حداکثر ولتاژ قابل اندازهگیری با DT-3386 چقدر است؟
این دستگاه ولتاژ AC و DC را تا 1000 ولت اندازهگیری میکند و دارای ردههای حفاظتی CAT IV 600V و CAT III 1000V است.
آیا DT-3386 فقط برای اندازهگیری جریان کاربرد دارد؟
خیر. این دستگاه علاوه بر جریان، قابلیت اندازهگیری ولتاژ، مقاومت، ظرفیت خازنی، فرکانس و دما را دارد و از تست پیوستگی و تست دیود نیز پشتیبانی میکند.
حداکثر فرکانس قابل اندازهگیری چقدر است؟
حداکثر محدوده اندازهگیری فرکانس در CEM DT-3386 برابر با 10MHz است.
آیا CEM DT-3386 برای محیطهای کمنور مناسب است؟
بله. نمایشگر 50000 شمارشی دستگاه دارای نور پسزمینه است و دستگاه همچنین به چراغ قوه مجهز شده است؛ بنابراین مشاهده مقادیر و کار در محیطهای کمنور آسانتر خواهد بود.
وزن و ابعاد CEM DT-3386 چقدر است؟
ابعاد دستگاه 230×76×40 میلیمتر و وزن آن حدود 315 گرم است.
