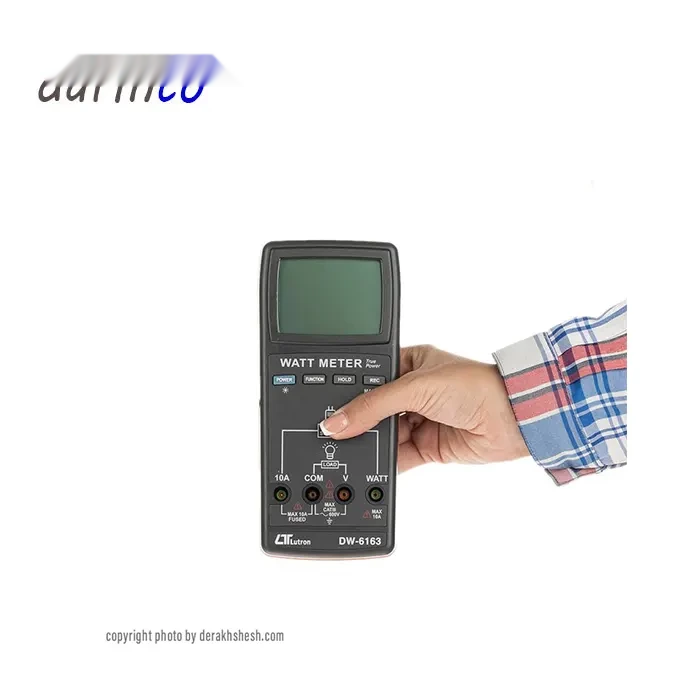

وات متر لوترون LUTRON مدل DW-6163 | توانسنج حرفهای 6000 وات با True RMS و اندازهگیری ضریب توان
وات متر لوترون LUTRON DW-6163 یک توانسنج حرفهای و دقیق برای اندازهگیری توان واقعی، ولتاژ، جریان و ضریب توان در مدارهای AC است. این دستگاه با قابلیت True Power و True RMS برای اندازهگیری ولتاژ و جریان AC، امکان بررسی دقیقتر عملکرد تجهیزات الکتریکی و مصرف انرژی را فراهم میکند. دامنه اندازهگیری توان دستگاه از 0 تا 6000 وات با تفکیکپذیری 1 وات است و برای اندازهگیری ولتاژ تا 600 ولت و جریان تا 10 آمپر طراحی شده است.
وات متر CEM? نیست؛ این محصول متعلق به برند LUTRON است و مدل دقیق آن DW-6163 میباشد. این دستگاه دارای نمایشگر LCD بزرگ و دوگانه با نور پسزمینه، قابلیت Data Hold، ثبت مقادیر Maximum و Minimum، رنج خودکار و رابطهای ارتباطی RS232 و USB است. همچنین میتوان از لوازم جانبی اختیاری مانند نرمافزار دریافت داده، کابل USB و دیتالاگر کارت SD برای توسعه قابلیت ثبت و تحلیل اطلاعات استفاده کرد.
وات متر LUTRON DW-6163 چیست؟
LUTRON DW-6163 یک پاورمتر یا واتمتر تکفاز برای اندازهگیری مستقیم پارامترهای الکتریکی است. این دستگاه با استفاده از ورودیهای مناسب، سیگنال الکتریکی را دریافت کرده و مقادیر ولتاژ AC، جریان AC، توان واقعی و ضریب توان را نمایش میدهد.
تفاوت مهم این دستگاه با واتمترهای ساده، قابلیت اندازهگیری توان واقعی یا True Power و ضریب توان PF است. این قابلیتها برای بررسی عملکرد موتورهای الکتریکی، تجهیزات القایی، منابع تغذیه، تجهیزات صنعتی و مصرفکنندههایی که شکل موج یا ضریب توان آنها ایدهآل نیست، اهمیت دارند.
ویژگیهای کلیدی وات متر لوترون DW-6163
- اندازهگیری توان واقعی AC از 0 تا 6000 وات
- تفکیکپذیری توان برابر با 1 وات
- اندازهگیری ولتاژ AC تا 600 ولت
- اندازهگیری جریان AC تا 10 آمپر
- اندازهگیری ضریب توان از 0.01 تا 1.00
- اندازهگیری True Power
- اندازهگیری True RMS برای ولتاژ و جریان AC
- رنج خودکار برای سهولت استفاده
- نمایشگر LCD بزرگ با نمایش دو مقدار بهصورت همزمان
- نور پسزمینه نمایشگر
- قابلیت Data Hold
- ثبت و بازیابی مقادیر Maximum و Minimum
- نمایش هشدار خارجشدن اندازهگیری از محدوده
- ذخیرهسازی مقادیر Max/Min در حافظه داخلی
- رابط ارتباطی RS232 و USB
- امکان استفاده از نرمافزار دریافت اطلاعات بهصورت اختیاری
- امکان استفاده از دیتالاگر کارت SD بهصورت اختیاری
- تغذیه با باتری 9 ولت یا آداپتور 9 ولت
مشخصات فنی وات متر LUTRON DW-6163
| پارامتر | مشخصات |
|---|
| برند |
LUTRON |
| مدل |
DW-6163 |
| نوع دستگاه |
وات متر و توانسنج حرفهای |
| نوع اندازهگیری توان |
True Power |
| رنج اندازهگیری توان |
0 تا 6000 وات |
| تفکیکپذیری توان |
1 وات |
| دقت توان |
±(1% + 5W) |
| رنج ولتاژ AC |
0 تا 600.0 ولت |
| تفکیکپذیری ولتاژ |
0.1 ولت |
| دقت ولتاژ AC |
±(0.3% + 0.3V) |
| رنج جریان AC |
0.01 تا 10.00 آمپر |
| تفکیکپذیری جریان |
0.01 آمپر |
| دقت جریان AC |
±(0.3% + 0.03A) |
| رنج ضریب توان PF |
0.01 تا 1.00 |
| دقت ضریب توان |
±(1% + 2d) |
| True RMS |
برای ولتاژ و جریان AC |
| پاسخ فرکانسی ACV و ACA |
40 تا 400 هرتز |
| زمان نمونهبرداری |
حدود 1 ثانیه |
| نمایشگر |
LCD بزرگ دوگانه با نور پسزمینه |
| Data Hold |
دارد |
| ثبت Max/Min |
دارد |
| رنج خودکار |
دارد |
| خروجی ارتباطی |
RS232 و USB |
| تغذیه |
باتری 9 ولت یا آداپتور AC به DC با خروجی 9 ولت |
| مصرف جریان دستگاه |
حدود 10 میلیآمپر DC |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| ابعاد |
190 × 88 × 40 میلیمتر |
| وزن |
حدود 398 گرم |
اندازهگیری توان واقعی با LUTRON DW-6163
یکی از مهمترین قابلیتهای این دستگاه، اندازهگیری True Power است. توان واقعی بیانکننده توان اکتیو یا بخشی از انرژی الکتریکی است که واقعاً توسط مصرفکننده به کار مفید یا حرارت تبدیل میشود. اندازهگیری توان واقعی برای محاسبه مصرف انرژی و تحلیل عملکرد تجهیزات الکتریکی اهمیت دارد.
در بارهای القایی یا خازنی، بخشی از توان بهصورت توان راکتیو میان منبع و بار جابهجا میشود. در چنین شرایطی، تنها اندازهگیری ولتاژ و جریان نمیتواند تصویر کاملی از مصرف واقعی ارائه کند؛ بنابراین اندازهگیری همزمان توان واقعی و ضریب توان اطلاعات کاملتری در اختیار کاربر قرار میدهد.
اندازهگیری ضریب توان یا Power Factor
ضریب توان (PF) نسبت توان واقعی به توان ظاهری است و معمولاً بین صفر و یک نمایش داده میشود. هرچه ضریب توان به یک نزدیکتر باشد، استفاده از توان الکتریکی در بار کارآمدتر است.
وات متر LUTRON DW-6163 ضریب توان را در بازه 0.01 تا 1.00 اندازهگیری میکند. این قابلیت برای بررسی بارهای موتوری، ترانسفورماتورها، تجهیزات صنعتی، منابع تغذیه و سایر مصرفکنندههایی که ضریب توان آنها اهمیت دارد، کاربردی است.
True RMS در وات متر لوترون DW-6163
قابلیت True RMS برای اندازهگیری دقیقتر ولتاژ و جریان AC در شرایطی که شکل موج کاملاً سینوسی نیست اهمیت دارد. منابع تغذیه سوئیچینگ، کنترلرهای موتور، تجهیزات الکترونیکی قدرت و بسیاری از بارهای مدرن میتوانند جریانهایی با شکل موج غیرسینوسی ایجاد کنند.
DW-6163 برای اندازهگیری ACV و ACA از روش True RMS استفاده میکند و محدوده پاسخ فرکانسی اعلامشده برای این اندازهگیریها 40 تا 400 هرتز است.
اندازهگیری ولتاژ و جریان AC
این واتمتر قادر است ولتاژ AC را از 0 تا 600 ولت با تفکیکپذیری 0.1 ولت و جریان AC را از 0.01 تا 10 آمپر با تفکیکپذیری 0.01 آمپر اندازهگیری کند. حداکثر ورودی دستگاه نیز برای ولتاژ 600 ولت و برای جریان 10 آمپر تعیین شده است.
در اندازهگیریهای حرفهای باید از اعمال ولتاژ یا جریان بالاتر از مقادیر مجاز خودداری شود. رعایت محدودههای ورودی برای جلوگیری از آسیب به دستگاه و حفظ ایمنی کاربر ضروری است.
حافظه Max/Min و Data Hold
قابلیت Data Hold باعث میشود مقدار نمایشدادهشده روی صفحه ثابت بماند و کاربر بتواند بدون نیاز به نگاهکردن مداوم به نمایشگر، نتیجه اندازهگیری را ثبت یا بررسی کند.
قابلیت MAX/MIN Record نیز امکان ثبت و بازیابی بیشترین و کمترین مقدار اندازهگیریشده را فراهم میکند. این قابلیت در بررسی تغییرات بار، نوسانات مصرف و تحلیل شرایط کاری تجهیزات مفید است.
ارتباط با کامپیوتر از طریق RS232 و USB
یکی از ویژگیهای مهم LUTRON DW-6163 امکان اتصال به رایانه از طریق RS232 و USB است. طبق اطلاعات سازنده، کابلهای ارتباطی و نرمافزار دریافت داده برای این دستگاه بهصورت اختیاری قابل استفاده هستند.
با استفاده از این قابلیت میتوان اطلاعات اندازهگیری را برای تحلیل، مستندسازی و تهیه گزارشهای فنی به رایانه منتقل کرد. در کاربردهای آزمایشگاهی و صنعتی، انتقال داده میتواند بررسی روند تغییرات مصرف و مقایسه عملکرد تجهیزات را سادهتر کند.
امکان استفاده از دیتالاگر SD
برای پروژههایی که نیاز به ثبت طولانیمدت اطلاعات دارند، امکان استفاده از دیتالاگر کارت SD مدل DL-9602SD بهصورت اختیاری در نظر گرفته شده است. این قابلیت به کاربر اجازه میدهد فرآیند پایش را برای مدت طولانیتری انجام داده و اطلاعات را برای تحلیلهای بعدی ذخیره کند.
نمایشگر دوگانه وات متر LUTRON DW-6163
نمایشگر بزرگ LCD با قابلیت نمایش دو مقدار بهصورت همزمان یکی از ویژگیهای کاربردی این دستگاه است. وجود نور پسزمینه نیز خوانایی اطلاعات را در محیطهای کمنور بهبود میدهد.
نمایشگر دستگاه دارای حداکثر قرائت 9999 است و میتواند اطلاعات اندازهگیری را با وضوح مناسب نمایش دهد.
کاربردهای وات متر لوترون DW-6163
- اندازهگیری توان مصرفی تجهیزات الکتریکی
- بررسی مصرف برق موتورهای تکفاز
- اندازهگیری توان تجهیزات صنعتی
- تحلیل مصرف تجهیزات آزمایشگاهی
- بررسی ضریب توان بارهای الکتریکی
- اندازهگیری ولتاژ و جریان AC
- بررسی عملکرد منابع تغذیه و تجهیزات الکترونیکی
- کنترل مصرف انرژی تجهیزات اداری و تجاری
- اندازهگیری و ثبت Max/Min پارامترهای الکتریکی
- انتقال اطلاعات به کامپیوتر برای تحلیل و گزارشگیری
مزایای وات متر LUTRON DW-6163
- رنج گسترده اندازهگیری توان تا 6000 وات
- تفکیکپذیری 1 وات برای اندازهگیری توان
- اندازهگیری مستقیم True Power
- اندازهگیری ضریب توان PF
- اندازهگیری True RMS برای ولتاژ و جریان AC
- رنج ولتاژ تا 600 ولت AC
- رنج جریان تا 10 آمپر AC
- نمایشگر بزرگ و دوگانه با نور پسزمینه
- رنج خودکار برای استفاده سریعتر
- قابلیت Data Hold
- ثبت مقادیر Maximum و Minimum
- امکان اتصال به کامپیوتر با USB و RS232
- امکان استفاده از دیتالاگر SD بهصورت اختیاری
- ابعاد جمعوجور و وزن حدود 398 گرم
دقت اندازهگیری LUTRON DW-6163
مطابق مشخصات فنی سازنده، دقت اندازهگیری توان واقعی در محدوده اصلی دستگاه برابر با ±(1% + 5W) است. دقت ولتاژ AC برابر با ±(0.3% + 0.3V) و دقت جریان AC برابر با ±(0.3% + 0.03A) اعلام شده است.
دقت ضریب توان نیز برابر با ±(1% + 2d) اعلام شده است. این مشخصات در شرایط آزمون تعریفشده توسط سازنده و در دمای حدود 23±5 درجه سانتیگراد معتبر هستند.
شرایط محیطی کاری
دمای کاری اعلامشده برای دستگاه 0 تا 50 درجه سانتیگراد است و رطوبت نسبی محیط در زمان استفاده باید کمتر از 80 درصد باشد. استفاده از دستگاه در خارج از محدوده محیطی توصیهشده میتواند بر دقت اندازهگیری و طول عمر تجهیزات تأثیر بگذارد.
اقلام همراه و تجهیزات اختیاری
- یک جفت تستلید قرمز و مشکی
- دفترچه راهنمای استفاده
- باتری 9 ولت برای تأمین انرژی دستگاه
- کابل USB بهصورت اختیاری
- کابل RS232 بهصورت اختیاری
- نرمافزار دریافت داده بهصورت اختیاری
- دیتالاگر کارت SD بهصورت اختیاری
- آداپتور AC به DC با خروجی 9 ولت بهصورت اختیاری
نکات مهم هنگام استفاده از وات متر LUTRON DW-6163
- حداکثر ولتاژ ورودی AC را از 600 ولت بیشتر نکنید.
- جریان ورودی را از 10 آمپر بیشتر نکنید.
- پیش از تغییر نوع اتصال یا جابهجایی تستلیدها، مدار را در وضعیت ایمن قرار دهید.
- برای اندازهگیری بارهای دارای جریان راهاندازی بالا، محدوده جریان دستگاه را در نظر بگیرید.
- از استفاده دستگاه در محیطهای مرطوب یا خارج از محدوده دمای کاری خودداری کنید.
- در زمان اندازهگیری ولتاژهای خطرناک از تجهیزات حفاظت فردی مناسب استفاده کنید.
- بدنه و عایق تستلیدها را پیش از اندازهگیری بررسی کنید.
- دیتالاگر و کابلهای ارتباطی اختیاری را مطابق مشخصات سازنده استفاده کنید.
خرید وات متر لوترون LUTRON DW-6163 از کالیبکس
کالیبکس در حوزه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. وات متر LUTRON DW-6163 برای کاربرانی مناسب است که به اندازهگیری توان واقعی، ضریب توان، ولتاژ و جریان AC در کنار قابلیت True RMS، ثبت Max/Min و اتصال به کامپیوتر نیاز دارند.
سوالات متداول وات متر LUTRON DW-6163
وات متر LUTRON DW-6163 تا چند وات را اندازهگیری میکند؟
این دستگاه توان واقعی AC را در بازه 0 تا 6000 وات با تفکیکپذیری 1 وات اندازهگیری میکند.
رنج اندازهگیری ولتاژ LUTRON DW-6163 چقدر است؟
رنج اندازهگیری ولتاژ AC دستگاه از 0 تا 600 ولت است و تفکیکپذیری آن 0.1 ولت میباشد.
رنج اندازهگیری جریان LUTRON DW-6163 چقدر است؟
این دستگاه جریان AC را از 0.01 تا 10.00 آمپر با تفکیکپذیری 0.01 آمپر اندازهگیری میکند.
آیا LUTRON DW-6163 ضریب توان را اندازهگیری میکند؟
بله. این دستگاه ضریب توان PF را در محدوده 0.01 تا 1.00 اندازهگیری میکند.
آیا LUTRON DW-6163 دارای True RMS است؟
بله. دستگاه برای اندازهگیری ولتاژ و جریان AC از True RMS استفاده میکند و پاسخ فرکانسی ACV و ACA آن 40 تا 400 هرتز است.
آیا وات متر DW-6163 به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابطهای RS232 و USB است و برای انتقال داده میتوان از کابلها و نرمافزارهای سازگار استفاده کرد.
آیا LUTRON DW-6163 قابلیت ثبت حداقل و حداکثر مقدار را دارد؟
بله. دستگاه دارای قابلیت Record برای ثبت و بازیابی مقادیر Maximum و Minimum و همچنین Data Hold برای ثابتکردن مقدار نمایشدادهشده است.
دقت اندازهگیری توان در LUTRON DW-6163 چقدر است؟
طبق مشخصات سازنده، دقت اندازهگیری True Power برابر با ±(1% + 5W) است.
ابعاد و وزن وات متر LUTRON DW-6163 چقدر است؟
ابعاد دستگاه 190 × 88 × 40 میلیمتر و وزن آن حدود 398 گرم است.
جمعبندی وات متر لوترون LUTRON DW-6163
وات متر LUTRON DW-6163 یک توانسنج حرفهای برای اندازهگیری دقیق توان واقعی، ولتاژ AC، جریان AC و ضریب توان است. پشتیبانی از True RMS، اندازهگیری توان تا 6000 وات، تفکیکپذیری 1 وات، قابلیت ثبت Max/Min، Data Hold، نمایشگر دوگانه با نور پسزمینه و امکان اتصال به کامپیوتر از طریق RS232 و USB، این دستگاه را برای کاربردهای صنعتی، آزمایشگاهی، تعمیراتی و تحلیل مصرف انرژی مناسب میکند.
