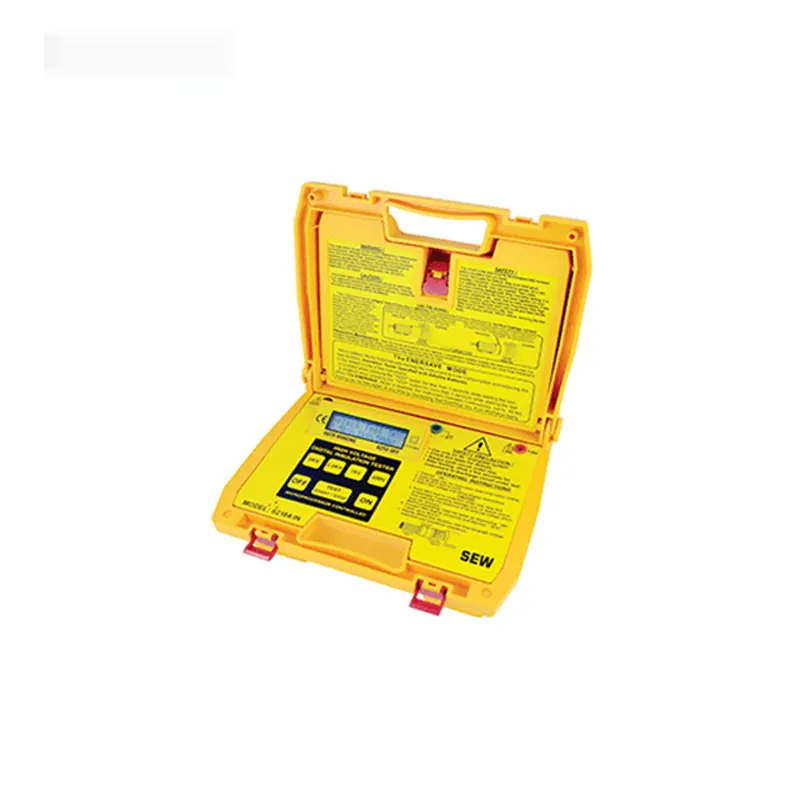

میگر دیجیتال اس ای دبلیو مدل SEW 6210A IN
میگر دیجیتال اس ای دبلیو مدل SEW 6210A IN یک تستر مقاومت عایق حرفهای با قابلیت اعمال ولتاژ تست بالا است که برای ارزیابی کیفیت عایق در کابلها، تجهیزات الکتریکی، ترانسفورماتورها، الکتروموتورها، تابلوهای برق و سایر تجهیزات صنعتی مورد استفاده قرار میگیرد. این دستگاه با ولتاژهای تست 500 ولت، 1000 ولت، 2500 ولت و 5000 ولت امکان بررسی مقاومت عایقی تجهیزات مختلف را فراهم میکند.
یکی از قابلیتهای مهم میگر SEW 6210A IN اندازهگیری مقاومت عایق در محدوده بالا و نمایش مستمر اطلاعات تست است. نمایشگر دستگاه علاوه بر مقدار اندازهگیری، زمان تست و ولتاژ تست را نیز نمایش میدهد و وجود بارگراف، روند تغییرات مقدار اندازهگیری را برای کاربر قابل مشاهده میکند. این ویژگی در تستهای عایقی طولانیمدت و ارزیابی وضعیت عایق تجهیزات کاربرد زیادی دارد.
میگر SEW 6210A IN همچنین به سیستم هشدار وجود ولتاژ مجهز شده است تا در صورت وجود ولتاژ ناخواسته در مدار، کاربر را مطلع کند. قابلیت تخلیه خودکار بار خازنی نیز پس از پایان تست، برای افزایش ایمنی کاربر و تجهیزات اهمیت دارد. طراحی دستگاه به گونهای است که پرابها نیز داخل محفظه مخصوص نگهداری میشوند و احتمال آسیبدیدگی آنها در زمان حملونقل کاهش پیدا میکند.
کاربردهای میگر SEW 6210A IN
- تست مقاومت عایق کابلهای قدرت و کابلهای صنعتی
- بررسی کیفیت عایق سیمکشی و تجهیزات الکتریکی
- تست عایق سیمپیچ موتورهای الکتریکی
- بررسی وضعیت عایق ترانسفورماتورها
- آزمایش عایق تابلوها و تجهیزات توزیع برق
- تشخیص افت کیفیت عایق و افزایش جریان نشتی
- استفاده در تعمیرات، نگهداری و عیبیابی تجهیزات صنعتی
- کنترل دورهای وضعیت سیستمهای الکتریکی فشار متوسط
ویژگیهای میگر دیجیتال SEW 6210A IN
- ولتاژهای تست 500، 1000، 2500 و 5000 ولت
- قابلیت اندازهگیری مقاومت عایق در محدوده بالا
- نمایش زمان تست و ولتاژ تست روی نمایشگر
- مجهز به نمایشگر بارگراف برای نمایش روند تست
- قابلیت تخلیه خودکار بار خازنی پس از تست
- سیستم هشداردهنده وجود ولتاژ در مدار
- خاموشی خودکار برای کاهش مصرف باتری
- امکان نگهداری پرابها در محفظه دستگاه
- مناسب برای تست کابل، موتور، ترانسفورماتور و تجهیزات الکتریکی
- مطابق با الزامات ایمنی EN/IEC 61010-1 CAT III
مزایای استفاده از SEW 6210A IN برای تست عایق
مقاومت عایق یکی از پارامترهای مهم در ارزیابی سلامت تجهیزات الکتریکی است. کاهش مقاومت عایقی میتواند نشاندهنده عواملی مانند رطوبت، آلودگی، فرسودگی عایق یا آسیب مکانیکی باشد. میگر SEW 6210A IN با اعمال ولتاژ DC تست و اندازهگیری مقاومت عایق، امکان بررسی وضعیت عایق را در زمان سرویس و نگهداری تجهیزات فراهم میکند. نمایش زمان و ولتاژ تست نیز به کاربر کمک میکند نتایج آزمایش را با شرایط تست مقایسه و وضعیت عایق را بهتر ارزیابی کند.
تخلیه خودکار بار خازنی
در تست مقاومت عایق، تجهیزات و کابلهای دارای ظرفیت خازنی ممکن است پس از پایان آزمایش دارای بار الکتریکی باقیمانده باشند. قابلیت تخلیه خودکار بار خازنی در SEW 6210A IN به تخلیه این بار پس از اتمام تست کمک میکند. با وجود این قابلیت، رعایت کامل دستورالعملهای ایمنی و اطمینان از بیبرق بودن مدار قبل از اتصال دستگاه ضروری است.
مشخصات فنی میگر دیجیتال SEW 6210A IN
| مشخصه | مشخصات فنی |
| برند |
SEW |
| مدل |
SEW 6210A IN |
| نوع دستگاه |
میگر و تستر مقاومت عایق دیجیتال |
| ولتاژهای تست |
500V / 1000V / 2500V / 5000V |
| حداکثر ولتاژ تست |
5 کیلوولت |
| محدوده مقاومت عایق |
تا 500 گیگااهم |
| نمایش زمان تست |
دارد |
| نمایش ولتاژ تست |
دارد |
| نمایشگر بارگراف |
دارد |
| تخلیه خودکار بار خازنی |
دارد |
| هشدار وجود ولتاژ |
دارد |
| خاموشی خودکار |
دارد |
| استاندارد ایمنی |
EN/IEC 61010-1 CAT III |
نحوه انتخاب میگر مناسب
هنگام انتخاب تستر مقاومت عایق باید به حداکثر ولتاژ تست، محدوده اندازهگیری مقاومت، نوع تجهیزات مورد آزمایش، قابلیتهای ایمنی و امکانات نمایشگر توجه شود. SEW 6210A IN با ولتاژ تست تا 5 کیلوولت و محدوده اندازهگیری مقاومت عایق بالا، گزینهای مناسب برای بسیاری از کاربردهای تعمیراتی، صنعتی و نگهداری تجهیزات الکتریکی است.
سوالات متداول
میگر SEW 6210A IN چه ولتاژهای تستی دارد؟
این دستگاه دارای چهار سطح ولتاژ تست 500، 1000، 2500 و 5000 ولت است.
حداکثر مقاومت قابل اندازهگیری با SEW 6210A IN چقدر است؟
طبق مشخصات ارائهشده، این مدل قابلیت اندازهگیری مقاومت عایق تا 500 گیگااهم را دارد.
آیا SEW 6210A IN وجود ولتاژ در مدار را تشخیص میدهد؟
بله، این میگر به سیستم هشداردهنده وجود ولتاژ احتمالی در مدار مجهز است.
آیا این میگر قابلیت تخلیه بار خازنی دارد؟
بله، SEW 6210A IN پس از پایان تست قابلیت تخلیه خودکار بار خازنی را دارد.
آیا زمان تست روی نمایشگر قابل مشاهده است؟
بله، دستگاه زمان تست و همچنین ولتاژ تست را نمایش میدهد و به نمایشگر بارگراف نیز مجهز است.
میگر SEW 6210A IN برای چه تجهیزاتی مناسب است؟
از این دستگاه میتوان برای بررسی عایق کابلها، موتورها، ترانسفورماتورها، تابلوهای برق و تجهیزات الکتریکی استفاده کرد.
آیا SEW 6210A IN خاموشی خودکار دارد؟
بله، قابلیت خاموشی خودکار برای کاهش مصرف انرژی در این مدل در نظر گرفته شده است.
آیا هنگام کار با این میگر رعایت نکات ایمنی ضروری است؟
بله. تست مقاومت عایق با ولتاژهای بالا انجام میشود و باید پیش از اتصال دستگاه، مدار مطابق دستورالعمل ایمنی آماده شده و پس از تست نیز از تخلیه کامل مدار اطمینان حاصل شود.
