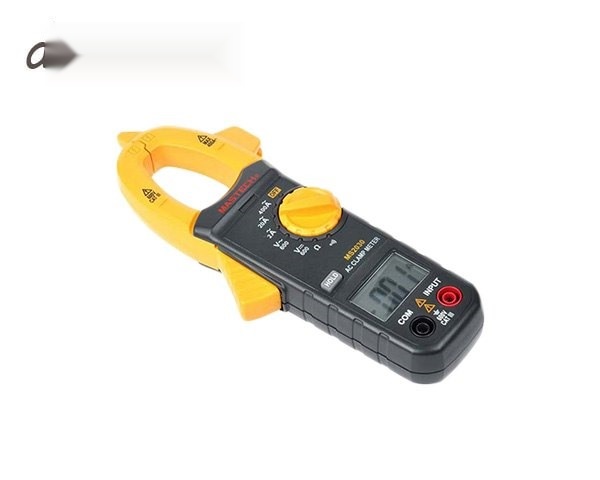

معرفی کلمپ آمپرمتر دیجیتال MASTECH MS2030
کلمپ آمپرمتر دیجیتال MASTECH MS2030 یک ابزار اندازهگیری کاربردی، سبک و قابل حمل برای تکنسینهای برق، برقکاران، تعمیرکاران و واحدهای نگهداری و تعمیرات است. این دستگاه بهعنوان یک کلمپ آمپرمتر AC امکان اندازهگیری جریان متناوب را بدون نیاز به قطع سیم یا باز کردن مدار فراهم میکند. برای اندازهگیری جریان کافی است هادی مورد نظر از داخل فک کلمپ عبور داده شود تا جریان AC بهصورت غیرمستقیم اندازهگیری شود.
مدل MASTECH MS2030 علاوه بر اندازهگیری جریان AC تا 400 آمپر، قابلیت اندازهگیری ولتاژ AC و DC تا 600 ولت و مقاومت تا 2 کیلو اهم را نیز دارد. وجود قابلیتهایی مانند تست دیود، تست پیوستگی، Data Hold، نمایشگر کمبود باتری و نمایشگر LCD با 2000 شمارش باعث شده است این مدل برای عیبیابی و کنترل عمومی مدارهای الکتریکی گزینهای کاربردی باشد. مشخصات رسمی این مدل نیز جریان AC تا 400A، ولتاژ AC/DC تا 600V و مقاومت تا 2kΩ را تأیید میکند.
اندازهگیری جریان AC تا 400 آمپر بدون قطع مدار
مهمترین مزیت کلمپ آمپرمتر MASTECH MS2030، امکان اندازهگیری جریان AC بدون قرار دادن آمپرمتر بهصورت سری در مدار است. این ویژگی برای بررسی جریان مصرفی تابلوهای برق، مدارهای روشنایی، موتورهای الکتریکی، تجهیزات صنعتی و مدارهای توزیع برق اهمیت زیادی دارد.
این دستگاه جریان متناوب را در محدودههای اندازهگیری مربوط به مدل MS2030 تا حداکثر 400 آمپر AC اندازهگیری میکند. در هنگام اندازهگیری جریان، قرار دادن هادی در بخش مناسب فک و تا حد امکان نزدیک مرکز فک میتواند به بهبود نتیجه اندازهگیری کمک کند.
اندازهگیری ولتاژ AC و DC با کلمپ متر MASTECH MS2030
کلمپ آمپرمتر دیجیتال MASTECH MS2030 تنها برای اندازهگیری جریان طراحی نشده است و از قابلیت اندازهگیری ولتاژ AC و ولتاژ DC تا 600 ولت نیز برخوردار است. این ویژگی باعث میشود کاربر بتواند بسیاری از تستهای متداول برق را با یک دستگاه انجام دهد و در مواردی نیاز به حمل چند ابزار اندازهگیری مجزا نداشته باشد.
ولتاژ DC در این مدل با دقت حدود ±(1.0%+3 digit) و ولتاژ AC با دقت حدود ±(1.5%+10 digit) اندازهگیری میشود. این مشخصات برای کاربردهای عمومی برق، تعمیرات و عیبیابی مدارهای الکتریکی مناسب است.
اندازهگیری مقاومت و تست دیود
یکی دیگر از قابلیتهای مهم MASTECH MS2030، اندازهگیری مقاومت الکتریکی تا 2 کیلو اهم است. این قابلیت برای بررسی مقاومت قطعات، مدارها و مسیرهای الکتریکی کاربرد دارد. علاوه بر آن، دستگاه به تست دیود نیز مجهز شده و ولتاژ مدار باز تست دیود در مشخصات این مدل 4.5 ولت اعلام شده است.
تست پیوستگی و هشدار صوتی در MASTECH MS2030
برای بررسی سریع اتصال الکتریکی، کلمپ آمپرمتر MASTECH MS2030 دارای قابلیت تست پیوستگی یا Continuity است. در حالت تست پیوستگی، دستگاه در صورت قرار گرفتن مقاومت در محدوده مشخصشده توسط سازنده، هشدار صوتی ایجاد میکند. کاتالوگ فنی MASTECH آستانه پیوستگی این مدل را کمتر از حدود 50 اهم با تلرانس اعلامشده مشخص کرده است.
نمایشگر LCD و قابلیت Data Hold
نمایشگر LCD با 2000 شمارش اطلاعات اندازهگیری را به شکل واضح نمایش میدهد. قابلیت Data Hold نیز به کاربر اجازه میدهد مقدار نمایش دادهشده را روی صفحه ثابت نگه دارد تا بتواند نتیجه اندازهگیری را در شرایطی که مشاهده مستقیم نمایشگر دشوار است، بررسی یا ثبت کند. نمایش وضعیت پایین بودن باتری نیز از دیگر امکانات این مدل است.
فک 28 میلیمتری؛ مناسب برای کابلهای متداول
فک کلمپ آمپرمتر MASTECH MS2030 دارای دهانهای با قطر حدود 28 میلیمتر است که امکان قرار دادن بسیاری از کابلها و هادیهای متداول را در داخل فک فراهم میکند. هنگام اندازهگیری باید توجه داشت که هادی بهدرستی در داخل فک قرار گرفته و فک کاملاً بسته شود. مشخصات رسمی محصول نیز دهانه فک را 28 میلیمتر اعلام کرده است.
طراحی سبک و قابل حمل کلمپ آمپرمتر MASTECH MS2030
یکی از نقاط قوت این مدل، ابعاد جمعوجور و وزن پایین آن است. MASTECH MS2030 با ابعاد تقریبی 198 × 79 × 38 میلیمتر و وزن حدود 195 گرم طراحی شده است؛ بنابراین حمل آن در جعبه ابزار یا استفاده طولانیمدت برای تکنسینها آسان خواهد بود. منبع تغذیه دستگاه نیز سه عدد باتری AAA با ولتاژ 1.5 ولت است.
ایمنی کلمپ آمپرمتر دیجیتال MASTECH MS2030
کلمپ آمپرمتر MASTECH MS2030 دارای رده ایمنی CAT III 600V است و برای کاربردهای اندازهگیری در محیطهای الکتریکی متناسب با این رده طراحی شده است. همچنین در مشخصات این مدل به استانداردها و تأییدیههای CE، ETL و RoHS اشاره شده است.
نکته ایمنی: رده CAT III 600V به معنی مناسب بودن دستگاه برای هر شرایط یا هر سطح ولتاژی نیست. پیش از اندازهگیری، حداکثر ولتاژ مجاز، رده ایمنی و دستورالعمل سازنده را بررسی کنید و هنگام کار با مدارهای برق از تجهیزات حفاظت فردی مناسب استفاده نمایید.
کاربردهای کلمپ آمپرمتر MASTECH MS2030
- اندازهگیری جریان AC تجهیزات و مدارهای الکتریکی تا 400 آمپر
- بررسی جریان مصرفی موتورهای الکتریکی و تجهیزات صنعتی
- کنترل جریان مدارهای روشنایی و تابلوهای برق
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 2 کیلو اهم
- تست دیود و بررسی پیوستگی مدار
- عیبیابی اولیه مدارها و تجهیزات الکتریکی
- مناسب برای برقکاران، تکنسینهای تعمیرات و واحدهای نگهداری
- مناسب برای استفاده در پروژههای ساختمانی و تأسیسات الکتریکی
مزایای کلمپ آمپرمتر دیجیتال MASTECH MS2030
- اندازهگیری جریان AC تا 400 آمپر بدون قطع مدار
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 2 کیلو اهم
- دارای تست دیود
- دارای تست پیوستگی و هشدار صوتی
- دارای قابلیت Data Hold
- نمایشگر LCD با 2000 شمارش
- نمایش وضعیت پایین بودن باتری
- دهانه فک 28 میلیمتر
- ابعاد جمعوجور و وزن حدود 195 گرم
- رده ایمنی CAT III 600V
مشخصات فنی کلمپ آمپرمتر MASTECH MS2030
نوع دستگاه
کلمپ آمپرمتر دیجیتال AC
اندازهگیری جریان AC
تا 400 آمپر
رنج جریان AC
2A / 20A / 400A
دقت جریان AC
±(2.0% + 10 digit) برای رنجهای مربوطه
اندازهگیری ولتاژ DC
تا 600 ولت، دقت ±(1.0% + 3 digit)
اندازهگیری ولتاژ AC
تا 600 ولت، دقت ±(1.5% + 10 digit)
اندازهگیری مقاومت
تا 2 کیلو اهم، دقت ±(1.0% + 5 digit)
تست دیود
دارد، ولتاژ مدار باز 4.5 ولت
تست پیوستگی
دارد، حدود کمتر از 50 اهم با تلرانس اعلامشده
نمایشگر
LCD با 2000 شمارش، 3½ رقمی
حداکثر دهانه فک
28 میلیمتر
منبع تغذیه
3 عدد باتری AAA، هرکدام 1.5 ولت
ابعاد
198 × 79 × 38 میلیمتر
درجه آلودگی
Pollution Degree 2
استانداردها
CE، ETL، RoHS
دمای کاری
0 تا 40 درجه سانتیگراد
حداکثر ارتفاع کاری
2000 متر
نرخ نمونهبرداری
حدود 3 بار در ثانیه
مقایسه MASTECH MS2030 با مولتیمتر معمولی
مزیت اصلی MS2030 در اندازهگیری جریان، ساختار کلمپی آن است. در یک مولتیمتر معمولی برای اندازهگیری جریان باید مسیر اندازهگیری به شکل مناسب در مدار قرار گیرد، در حالی که در کلمپ آمپرمتر، جریان AC از طریق فک دستگاه اندازهگیری میشود. به همین دلیل MS2030 برای بررسی سریع جریان مدارهایی که قطع کردن آنها دشوار یا نامطلوب است، کاربرد بیشتری دارد.
البته MS2030 یک کلمپ آمپرمتر AC است و نباید آن را با کلمپمترهای AC/DC یا مدلهای مجهز به True RMS یکسان دانست. در صورت نیاز به اندازهگیری جریان DC یا سیگنالهای AC با شکل موج غیرسینوسی، باید مدلی انتخاب شود که این قابلیتها را بهصورت صریح در مشخصات فنی خود داشته باشد.
نحوه استفاده از کلمپ آمپرمتر MASTECH MS2030
- پارامتر مورد نظر را از طریق سلکتور دستگاه انتخاب کنید.
- برای اندازهگیری جریان AC، فک کلمپ را باز کرده و تنها هادی مورد نظر را داخل فک قرار دهید.
- فک را بهطور کامل ببندید و مقدار نمایشدادهشده روی LCD را بخوانید.
- برای اندازهگیری ولتاژ یا مقاومت، پرابها را مطابق حالت اندازهگیری به پایانههای مربوط متصل کنید.
- در صورت نیاز به ثابت نگه داشتن عدد، از قابلیت Data Hold استفاده کنید.
- پس از پایان کار، دستگاه را از مدار جدا کرده و مطابق دستورالعمل سازنده نگهداری کنید.
سوالات متداول درباره کلمپ آمپرمتر MASTECH MS2030
آیا MASTECH MS2030 جریان AC را بدون قطع سیم اندازهگیری میکند؟
بله. مهمترین کاربرد کلمپ آمپرمتر، اندازهگیری جریان از طریق قرار دادن هادی داخل فک دستگاه بدون نیاز به قطع مدار است. MS2030 برای اندازهگیری جریان AC تا 400 آمپر طراحی شده است.
حداکثر جریان قابل اندازهگیری با MS2030 چقدر است؟
حداکثر محدوده اندازهگیری جریان AC این مدل 400 آمپر است.
آیا MASTECH MS2030 جریان DC را اندازهگیری میکند؟
خیر. MS2030 در این سری بهعنوان کلمپ آمپرمتر AC معرفی شده است؛ بنابراین برای اندازهگیری جریان DC باید از کلمپمتر AC/DC مناسب استفاده شود.
آیا این دستگاه ولتاژ AC و DC را اندازهگیری میکند؟
بله. ولتاژ AC و DC تا 600 ولت از قابلیتهای این مدل است.
حداکثر مقاومت قابل اندازهگیری چقدر است؟
محدوده اندازهگیری مقاومت در MS2030 تا 2 کیلو اهم است.
آیا MASTECH MS2030 تست دیود دارد؟
بله. این مدل دارای قابلیت تست دیود با ولتاژ مدار باز 4.5 ولت است.
آیا MS2030 قابلیت Data Hold دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر در این مدل وجود دارد.
قطر دهانه فک کلمپ آمپرمتر MS2030 چقدر است؟
دهانه فک این مدل در کاتالوگ رسمی MASTECH حدود 28 میلیمتر اعلام شده است.
آیا MASTECH MS2030 دارای True RMS است؟
این مدل در مشخصات رسمی بهعنوان کلمپ آمپرمتر AC با اندازهگیری ولتاژ AC/DC و جریان AC معرفی شده و قابلیت True RMS در مشخصات آن ذکر نشده است؛ بنابراین نباید آن را یک کلمپمتر True RMS در نظر گرفت.
رده ایمنی MASTECH MS2030 چیست؟
رده ایمنی این دستگاه CAT III 600V است.
وزن کلمپ آمپرمتر MASTECH MS2030 چقدر است؟
وزن دستگاه حدود 195 گرم و ابعاد آن حدود 198 × 79 × 38 میلیمتر است.
جمعبندی؛ آیا MASTECH MS2030 انتخاب مناسبی است؟
اگر به دنبال یک کلمپ آمپرمتر دیجیتال اقتصادی و جمعوجور برای اندازهگیری جریان AC تا 400 آمپر هستید، MASTECH MS2030 میتواند گزینهای کاربردی باشد. اندازهگیری ولتاژ AC/DC تا 600 ولت، مقاومت تا 2 کیلو اهم، تست دیود و پیوستگی، قابلیت Data Hold، نمایشگر 2000 شمارش و دهانه فک 28 میلیمتری، مجموعهای از امکانات ضروری برای اندازهگیریهای عمومی برق را در اختیار کاربر قرار میدهد.
با این حال، اگر کاربرد شما به اندازهگیری جریان DC، True RMS، جریانهای بالاتر از 400 آمپر یا قابلیتهای تخصصیتر نیاز دارد، بهتر است هنگام انتخاب کلمپ آمپرمتر به مشخصات فنی مدلهای بالاتر توجه کنید.
برای بررسی قیمت و موجودی کلمپ آمپرمتر MASTECH MS2030 و دریافت اطلاعات تکمیلی درباره این محصول و سایر تجهیزات اندازهگیری برق، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
