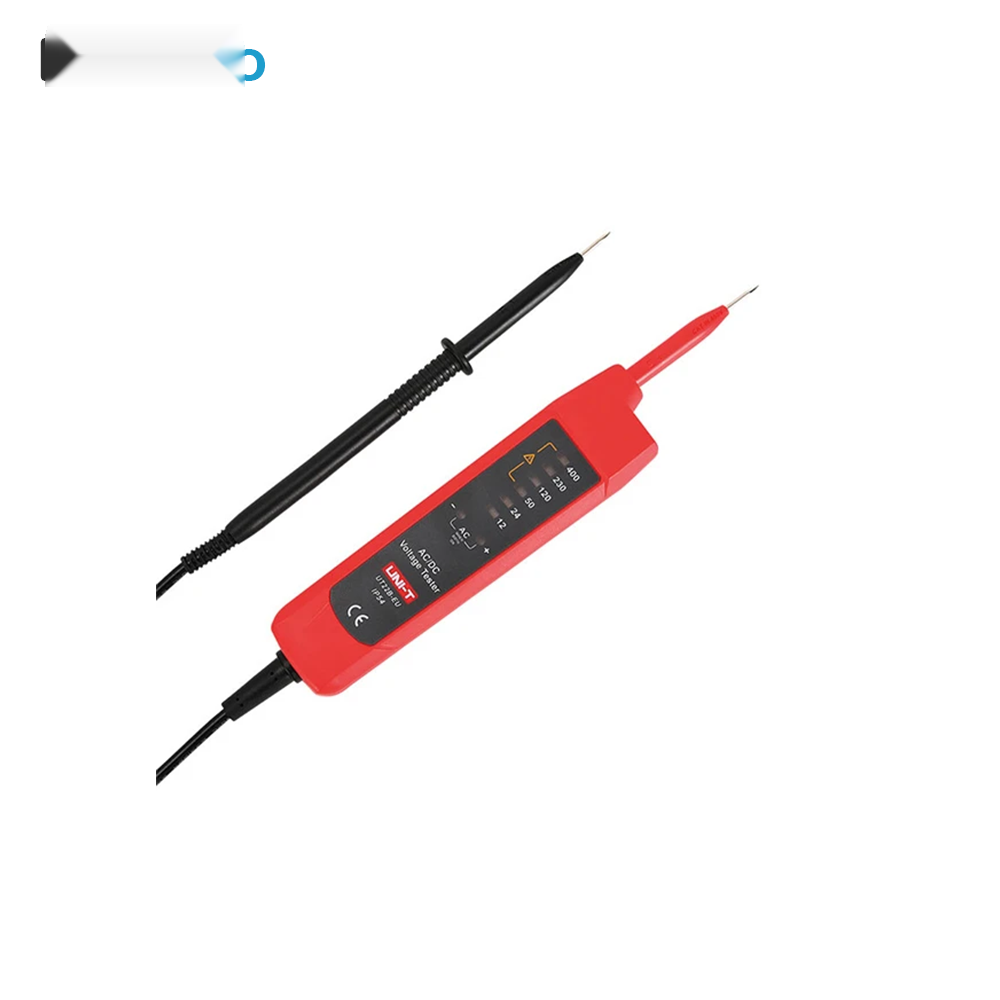

معرفی تستر ولتاژ پرتابل UNI-T UT22B-EU؛ تست سریع ولتاژ AC و DC
تستر ولتاژ پرتابل UNI-T UT22B-EU یک ابزار کاربردی برای برقکاران، تکنسینهای برق، تعمیرکاران، نصابان تجهیزات الکتریکی و کاربران فنی است که برای بررسی سریع وجود و سطح تقریبی ولتاژ در مدارهای AC و DC به یک تستر ساده و قابل اعتماد نیاز دارند. این دستگاه امکان تشخیص ولتاژ در محدوده کلی 6 تا 400 ولت را فراهم میکند و وضعیت ولتاژ را به کمک چراغهای LED نمایش میدهد.
یکی از مهمترین مزایای تستر ولتاژ UNI-T UT22B-EU این است که برخلاف بسیاری از تجهیزات اندازهگیری قابل حمل، به باتری یا منبع تغذیه داخلی نیاز ندارد و انرژی موردنیاز خود را از مدار تحت آزمایش دریافت میکند. همچنین دستگاه بهصورت خودکار بین ولتاژ AC و DC تشخیص میدهد و در حالت DC امکان تشخیص قطب مثبت و منفی را نیز دارد. این ویژگیها باعث میشوند UT22B-EU برای بررسی سریع سیمها، پریزها، ترمینالها و مدارهای الکتریکی انتخابی کاربردی باشد.
تشخیص خودکار ولتاژ AC و DC
تستر UNI-T UT22B-EU برای تشخیص خودکار ولتاژ متناوب AC و ولتاژ مستقیم DC طراحی شده است. کاربر نیازی به انتخاب دستی حالت اندازهگیری ندارد و دستگاه نوع ولتاژ را هنگام اتصال به مدار تشخیص میدهد. محدودههای نشاندهی دستگاه شامل سطوح 12، 24، 50، 120، 230 و 400 ولت است که هرکدام دارای بازه مشخصی برای روشن شدن LED مربوطه هستند. برای مثال، در سطح 230 ولت، نشانگر مربوطه در محدوده تقریبی 161 تا 230 ولت فعال میشود.
این ساختار باعث میشود تستر ولتاژ UNI-T برای بررسی اولیه مدار بسیار سریع باشد. با این حال، LEDهای دستگاه جایگزین نمایشگر عددی مولتیمتر نیستند و برای اندازهگیری دقیق مقدار ولتاژ باید از مولتیمتر یا تجهیزات اندازهگیری مناسب استفاده شود. :contentReference[oaicite:0]{index=0}
نمایش قطبیت DC با چراغهای LED
یکی از قابلیتهای مهم UT22B-EU، تشخیص خودکار قطبیت ولتاژ DC است. در صورت اتصال به مدار DC، وضعیت قطب مثبت و منفی توسط نشانگرهای مربوطه مشخص میشود. در ولتاژ AC نیز نشانگرهای مثبت و منفی به شکل مشخصی فعال میشوند. این قابلیت برای تکنسینهایی که با منابع تغذیه DC، تجهیزات الکترونیکی و مدارهای کنترلی سروکار دارند، کاربرد قابل توجهی دارد.
نشانگر ولتاژ خطرناک بالاتر از 50 ولت
UNI-T UT22B-EU به نشانگر مخصوص ولتاژ خطرناک نیز مجهز است. در ولتاژهای بالاتر از 50 ولت، هشدار مربوطه فعال میشود تا کاربر هنگام بررسی مدار توجه بیشتری داشته باشد. طبق مشخصات فنی، در صورت تشخیص ولتاژ بالاتر از 400 ولت، این نشانگر میتواند بهصورت چشمکزن عمل کند. این قابلیت یک لایه اطلاعرسانی اضافه برای استفاده ایمنتر از تستر فراهم میکند. :contentReference[oaicite:1]{index=1}
بدون نیاز به باتری؛ آماده برای استفاده در هر زمان
یکی از ویژگیهای متمایز تستر ولتاژ UNI-T UT22B-EU عدم نیاز به باتری است. این دستگاه انرژی خود را از مدار مورد آزمایش دریافت میکند؛ بنابراین کاربر با مشکل تمام شدن باتری یا نیاز به شارژ دستگاه مواجه نخواهد بود. این موضوع بهخصوص برای برقکارانی که تستر را بهصورت روزانه در جعبه ابزار خود حمل میکنند، یک مزیت مهم محسوب میشود. :contentReference[oaicite:2]{index=2}
حفاظت IP54 و مقاومت در برابر سقوط از ارتفاع 2 متر
بدنه تستر ولتاژ UT22B-EU دارای درجه حفاظت IP54 است که مقاومت دستگاه را در برابر ورود گردوغبار و پاشش آب از جهات مشخص افزایش میدهد. همچنین این مدل برای تحمل سقوط از ارتفاع حدود 2 متر طراحی و آزمایش شده است. بنابراین میتوان آن را برای استفادههای روزمره در محیطهای کاری، کارگاهها و پروژههای ساختمانی گزینهای مناسب دانست. :contentReference[oaicite:3]{index=3}
توجه داشته باشید که IP54 به معنای ضدآب بودن کامل دستگاه نیست؛ بنابراین نباید تستر را در آب فرو برد یا در معرض جریان مستقیم آب قرار داد.
طراحی کوچک و قابل حمل برای جعبه ابزار
ابعاد 116 × 33 × 22 میلیمتر و وزن حدود 150 گرم باعث شده است تستر UT22B-EU فضای زیادی در جعبه ابزار اشغال نکند. طراحی جمعوجور دستگاه امکان حمل آسان و دسترسی سریع هنگام عیبیابی مدار را فراهم میکند. بدنه قرمز و خاکستری نیز ظاهر صنعتی و قابل تشخیصی به دستگاه داده است. :contentReference[oaicite:4]{index=4}
مناسب برای تست پریز، سیم، تابلو برق و تجهیزات الکتریکی
تستر ولتاژ UNI-T UT22B-EU را میتوان برای بررسی اولیه ولتاژ در پریز برق، سیمها، کابلها، ترمینالها، تابلوهای برق، تجهیزات الکتریکی و مدارهای AC/DC مورد استفاده قرار داد. قابلیت تشخیص خودکار نوع ولتاژ و نمایش سطح آن با LED باعث میشود کاربر بتواند بدون تنظیمات پیچیده، وضعیت مدار را بررسی کند.
این دستگاه برای برقکاران ساختمان، تکنسینهای تعمیر و نگهداری، نصابان تجهیزات، تعمیرکاران و کاربران فنی گزینهای کاربردی است. همچنین برای بررسی اولیه مدار در کارگاهها و پروژههای ساختمانی میتواند در کنار مولتیمتر و سایر تجهیزات اندازهگیری مورد استفاده قرار گیرد.
محدودههای نمایش ولتاژ در UT22B-EU
نشانگرهای LED این تستر بر اساس سطوح مختلف ولتاژ فعال میشوند. محدودههای اعلامشده توسط سازنده به این صورت هستند: سطح 12 ولت در بازه 6 تا 12 ولت، سطح 24 ولت در بازه 17 تا 24 ولت، سطح 50 ولت در بازه 35 تا 50 ولت، سطح 120 ولت در بازه 84 تا 120 ولت، سطح 230 ولت در بازه 161 تا 230 ولت و سطح 400 ولت در بازه 280 تا 400 ولت. :contentReference[oaicite:5]{index=5}
مزایای تستر ولتاژ UNI-T UT22B-EU
- تشخیص خودکار ولتاژ AC و DC
- تشخیص خودکار قطبیت مثبت و منفی در مدار DC
- نمایش وضعیت ولتاژ با چراغهای LED
- نشانگر ولتاژ خطرناک بالاتر از 50 ولت
- حفاظت ورودی در برابر ولتاژ
- درجه حفاظت IP54
- مقاومت در برابر سقوط از ارتفاع 2 متر
- بدون نیاز به باتری یا شارژر
- طراحی کوچک و قابل حمل
- فرکانس کاری AC برابر با 50/60 هرتز
- مناسب برای برقکاران و تکنسینهای فنی
- دارای گواهیهای CE و UKCA
نحوه استفاده از تستر ولتاژ UT22B-EU
برای استفاده، پرابهای تستر را مطابق دستورالعمل سازنده به نقاط موردنظر مدار متصل کنید. دستگاه با دریافت انرژی از مدار، وضعیت ولتاژ را توسط LEDها نمایش میدهد. در مدار DC، قطبیت مثبت و منفی نیز مشخص میشود. در هنگام کار با مدارهای برق، استفاده صحیح از تجهیزات حفاظت فردی و رعایت اصول ایمنی الزامی است.
نکته ایمنی: تستر ولتاژ ابزاری برای بررسی وضعیت مدار است و نباید صرفاً بر اساس یک تست، مدار را بیبرق فرض کرد. پیش از تعمیر یا لمس هادیها، مدار را طبق دستورالعملهای ایمنی قطع و بیبرق بودن آن را با روش مناسب و تجهیزات معتبر بررسی کنید.
تفاوت تستر UT22B-EU با مولتیمتر
UT22B-EU برای تشخیص سریع وجود و سطح تقریبی ولتاژ طراحی شده و نمایش آن بر اساس LEDهای مربوط به سطوح ولتاژ انجام میشود. در مقابل، مولتیمتر برای اندازهگیری عددی و دقیق ولتاژ و همچنین پارامترهایی مانند جریان و مقاومت کاربرد دارد. بنابراین این دو ابزار رقیب مستقیم یکدیگر نیستند و میتوانند در جعبه ابزار یک تکنسین در کنار هم استفاده شوند.
سوالات متداول درباره تستر ولتاژ UNI-T UT22B-EU
آیا تستر UNI-T UT22B-EU به باتری نیاز دارد؟
خیر. این تستر برای تأمین انرژی از ولتاژ مدار مورد آزمایش استفاده میکند و به باتری داخلی نیاز ندارد. :contentReference[oaicite:6]{index=6}
آیا UT22B-EU ولتاژ AC و DC را تشخیص میدهد؟
بله. دستگاه بهصورت خودکار بین ولتاژ AC و DC تمایز ایجاد میکند و وضعیت آن را با LED نمایش میدهد. :contentReference[oaicite:7]{index=7}
آیا این تستر قطب مثبت و منفی DC را مشخص میکند؟
بله. UT22B-EU دارای نشانگر قطبیت DC است و میتواند مثبت یا منفی بودن اتصال را نمایش دهد. :contentReference[oaicite:8]{index=8}
محدوده تست ولتاژ UT22B-EU چقدر است؟
این مدل برای تشخیص سطوح ولتاژ AC/DC تا 400 ولت طراحی شده و سطوح نمایش آن از 12 تا 400 ولت را پوشش میدهد؛ بازه واقعی فعال شدن هر LED مطابق مشخصات سازنده متفاوت است. :contentReference[oaicite:9]{index=9}
آیا UT22B-EU برای محیطهای مرطوب مناسب است؟
دستگاه دارای حفاظت IP54 است و در برابر گردوغبار و پاشش آب مقاومت دارد، اما ضدآب کامل نیست و نباید در آب غوطهور شود. :contentReference[oaicite:10]{index=10}
آیا تستر UT22B-EU در برابر سقوط مقاوم است؟
طبق مشخصات رسمی، دستگاه برای تحمل تست سقوط از ارتفاع 2 متر طراحی شده است. :contentReference[oaicite:11]{index=11}
آیا UT22B-EU مقدار دقیق ولتاژ را روی نمایشگر نشان میدهد؟
خیر. نمایش دستگاه با LED و بر اساس سطوح ولتاژ انجام میشود و برای مشاهده مقدار دقیق و عددی ولتاژ بهتر است از مولتیمتر مناسب استفاده شود.
تستر UNI-T UT22B-EU برای چه کسانی مناسب است؟
این مدل برای برقکاران، تکنسینهای فنی، تعمیرکاران، نصابان تجهیزات الکتریکی و افرادی که به یک ابزار سریع برای بررسی مدارهای AC/DC نیاز دارند، مناسب است.
جمعبندی و راهنمای خرید تستر ولتاژ UNI-T UT22B-EU
اگر به دنبال یک تستر ولتاژ پرتابل AC/DC با طراحی جمعوجور، تشخیص خودکار نوع ولتاژ، نمایش LED، تشخیص قطبیت DC و بدون نیاز به باتری هستید، UNI-T UT22B-EU میتواند گزینهای کاربردی برای جعبه ابزار شما باشد. حفاظت IP54، مقاومت در برابر سقوط از ارتفاع 2 متر، حفاظت ورودی و محدوده تشخیص تا 400 ولت، این محصول را برای تستهای اولیه و روزمره برق مناسب کرده است. :contentReference[oaicite:12]{index=12}
نوع دستگاه
تستر ولتاژ پرتابل AC/DC
سطوح نمایش ولتاژ
12V، 24V، 50V، 120V، 230V و 400V
محدوده کلی تشخیص
6V تا 400V AC/DC
تشخیص قطبیت DC
دارد (+/-)
نشانگر ولتاژ خطرناک
فعال در ولتاژ بالاتر از 50V
مقاومت در برابر سقوط
تا ارتفاع 2 متر
منبع تغذیه
بدون باتری؛ تغذیه از مدار مورد آزمایش
ابعاد
116 × 33 × 22 میلیمتر
کاربرد
بررسی سریع ولتاژ AC/DC در مدارها، سیمها، پریزها، ترمینالها و تجهیزات الکتریکی
| برند |
UNI-T |
|---|
| مدل |
UT22B-EU |
|---|
| نوع دستگاه |
تستر ولتاژ پرتابل AC/DC |
|---|
| نوع نمایش |
LED |
|---|
| سطوح نمایش ولتاژ |
12V، 24V، 50V، 120V، 230V و 400V |
|---|
| محدوده کلی تشخیص |
6V تا 400V AC/DC |
|---|
| فرکانس AC |
50/60Hz |
|---|
| تشخیص خودکار AC/DC |
دارد |
|---|
| تشخیص قطبیت DC |
دارد (+/-) |
|---|
| نشانگر ولتاژ خطرناک |
بالاتر از 50V |
|---|
| حفاظت ورودی |
دارد |
|---|
| درجه حفاظت |
IP54 |
|---|
| مقاومت در برابر سقوط |
2 متر |
|---|
| رده ایمنی |
CAT III 400V |
|---|
| منبع تغذیه |
بدون باتری؛ تغذیه از مدار مورد آزمایش |
|---|
| ابعاد |
116 × 33 × 22 میلیمتر |
|---|
| وزن |
150 گرم |
|---|
| رنگ |
قرمز و خاکستری |
|---|
| گواهیها |
CE، UKCA |
|---|
| کاربرد |
بررسی سریع ولتاژ AC/DC در مدارها و تجهیزات الکتریکی |
|---|
منبع مشخصات فنی: اطلاعات رسمی محصول UNI-T و مستندات فنی مدل UT22B-EU. :contentReference[oaicite:13]{index=13}
