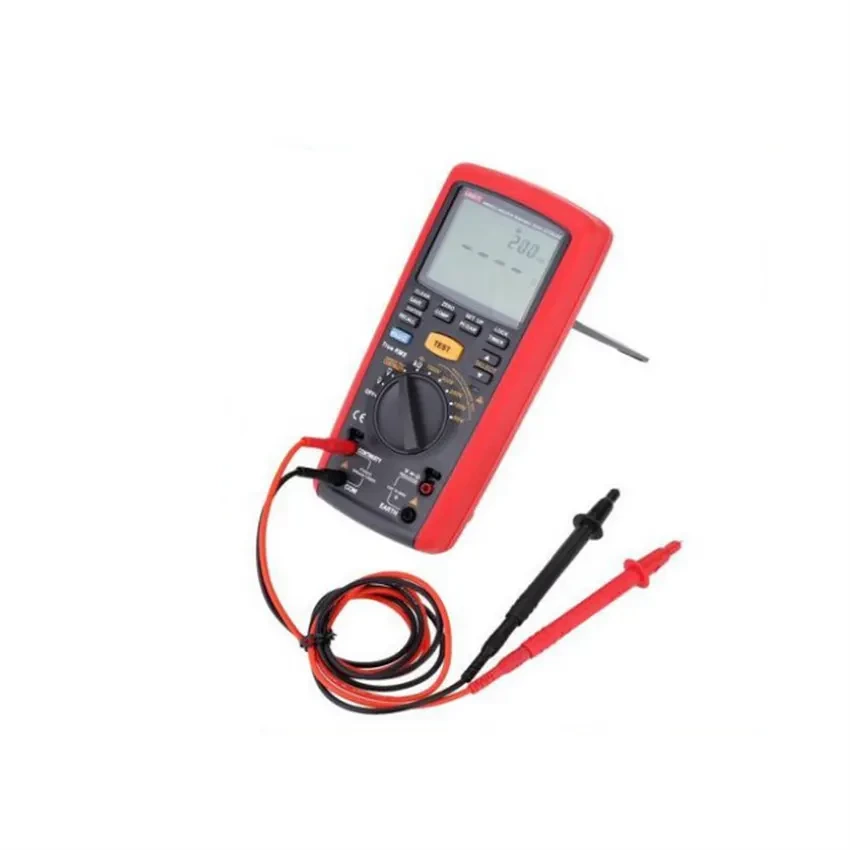

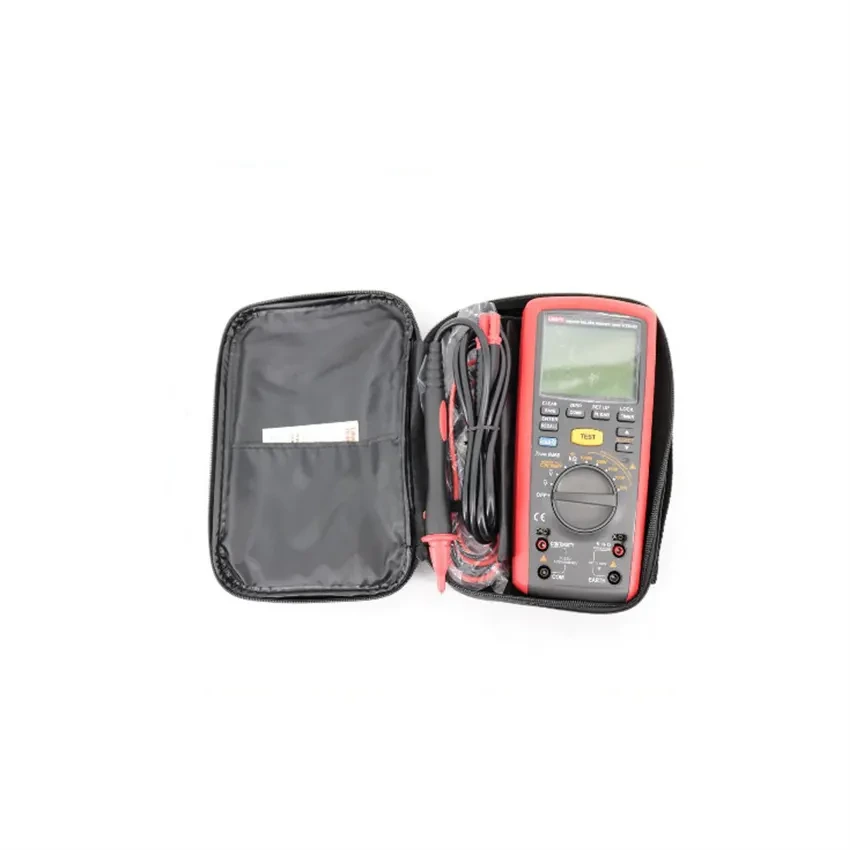

معرفی میگر دیجیتال 1000 ولت یونیتی UNI-T UT505B
میگر دیجیتال یونیتی UNI-T UT505B یک تستر مقاومت عایقی حرفهای و چندمنظوره است که برای بررسی وضعیت عایق تجهیزات و مدارهای الکتریکی، عیبیابی سیستمهای صنعتی و انجام تستهای دورهای طراحی شده است. این دستگاه علاوه بر تست مقاومت عایقی، مجموعهای از قابلیتهای اندازهگیری الکتریکی را در اختیار کاربر قرار میدهد و میتواند به عنوان یک ابزار ترکیبی برای تست عایق و اندازهگیری پارامترهای مختلف الکتریکی مورد استفاده قرار گیرد.
یکی از مهمترین ویژگیهای UNI-T UT505B امکان انتخاب ولتاژ تست عایقی در پنج سطح 50، 100، 250، 500 و 1000 ولت است. این تنوع باعث میشود کاربر بتواند متناسب با نوع تجهیز و سطح عایق مورد بررسی، ولتاژ مناسب را انتخاب کند. در بالاترین محدوده، دستگاه امکان اندازهگیری مقاومت عایقی بسیار بالا تا 200 گیگااهم را فراهم میکند.
میگر UT505B علاوه بر اندازهگیری مقاومت عایقی، قابلیت اندازهگیری جریان نشتی، مقاومت کم، مقاومت، ولتاژ AC، ولتاژ DC، فرکانس و ظرفیت خازنی را نیز دارد. همچنین بهرهمندی از فناوری True RMS باعث میشود اندازهگیری ولتاژ AC در شرایطی که شکل موج کاملاً سینوسی نیست، با دقت و قابلیت اطمینان بیشتری انجام شود.
ویژگیهای میگر UNI-T UT505B
- تستر مقاومت عایقی دیجیتال با ولتاژ تست حداکثر 1000 ولت
- دارای پنج ولتاژ تست 50، 100، 250، 500 و 1000 ولت
- اندازهگیری مقاومت عایقی تا 200 گیگااهم
- مجهز به فناوری True RMS
- اندازهگیری جریان نشتی از 10 تا 2000 میکروآمپر
- اندازهگیری مقاومت کم از 0.01 اهم تا 100 اهم
- اندازهگیری مقاومت از 0.01 کیلواهم تا 10 مگااهم
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری فرکانس از 45 هرتز تا 1 کیلوهرتز
- اندازهگیری ظرفیت خازنی از 100 پیکوفاراد تا 500 میکروفاراد
- قابلیت محاسبه شاخص قطبش PI
- قابلیت محاسبه نسبت جذب دیالکتریک DAR
- دارای تست پلهای ولتاژ
- دارای اندازهگیری زماندار مقاومت عایقی
- مجهز به سیستم تخلیه خودکار ولتاژ پس از تست
- دارای هشدار ولتاژ بالا
- دارای نمایشگر 6000 شمارشی
- مجهز به بارگراف برای نمایش روند تغییرات اندازهگیری
- دارای نور پسزمینه نمایشگر
- قابلیت نگهداری داده روی نمایشگر
- مناسب برای استفاده در تعمیر و نگهداری تجهیزات الکتریکی
تست مقاومت عایقی با میگر UNI-T UT505B
مهمترین وظیفه میگر UNI-T UT505B بررسی مقاومت عایقی تجهیزات الکتریکی است. در این آزمایش، دستگاه یک ولتاژ DC مشخص را به تجهیز اعمال کرده و میزان مقاومت عایقی آن را اندازهگیری میکند. مقاومت عایقی پایین میتواند نشانه وجود رطوبت، آلودگی، فرسودگی، آسیب مکانیکی یا تخریب عایق باشد.
انتخاب ولتاژ تست مناسب اهمیت زیادی دارد. UT505B امکان انتخاب پنج سطح ولتاژ را فراهم میکند تا بتوان از آن برای تجهیزات و کاربردهای مختلف استفاده کرد. در تستهای عایقی، افزایش مقاومت اندازهگیریشده معمولاً نشاندهنده وضعیت بهتر عایق است؛ با این حال تفسیر نتیجه باید با توجه به نوع تجهیز، مشخصات سازنده و شرایط محیطی انجام شود.
رنج مقاومت عایقی UNI-T UT505B
| ولتاژ تست | رنج اندازهگیری مقاومت عایقی |
|---|
| 50V |
0.01MΩ تا 50MΩ و 50MΩ تا 1GΩ |
| 100V |
0.01MΩ تا 100MΩ و 100MΩ تا 1GΩ |
| 250V |
0.01MΩ تا 1GΩ و 1GΩ تا 20GΩ |
| 500V |
0.01MΩ تا 1GΩ و 1GΩ تا 50GΩ |
| 1000V |
0.1MΩ تا 2GΩ، 2GΩ تا 10GΩ و 10GΩ تا 200GΩ |
اندازهگیری PI و DAR در UT505B
یکی از قابلیتهای مهم این دستگاه، محاسبه PI یا شاخص قطبش و DAR یا نسبت جذب دیالکتریک است. این پارامترها در ارزیابی وضعیت عایق تجهیزات الکتریکی کاربرد دارند و با بررسی تغییرات مقاومت عایقی در طول زمان، اطلاعات بیشتری درباره شرایط عایق ارائه میکنند.
قابلیت PI و DAR بهخصوص در تعمیر و نگهداری موتورهای الکتریکی، کابلها، تجهیزات صنعتی و سایر سیستمهایی که سلامت عایق آنها اهمیت دارد، کاربردی است.
قابلیت True RMS
UNI-T UT505B به فناوری True RMS مجهز است. این قابلیت در اندازهگیری ولتاژ AC اهمیت دارد، زیرا در مدارهایی که شکل موج دارای اعوجاج است، اندازهگیری True RMS میتواند مقدار مؤثر سیگنال را با دقت بیشتری نسبت به روشهای متوسطگیری معمول نمایش دهد.
تست پلهای ولتاژ
UT505B از قابلیت Step Voltage یا تست پلهای ولتاژ نیز بهره میبرد. در این حالت امکان بررسی رفتار عایق در سطوح مختلف ولتاژ تست فراهم میشود. این ویژگی برای بررسی دقیقتر وضعیت عایق و شناسایی ضعفهای احتمالی آن در کاربردهای تخصصی مفید است.
تخلیه خودکار و سیستمهای ایمنی
پس از انجام تست مقاومت عایقی، ممکن است در تجهیز مورد آزمایش ولتاژ باقیمانده ایجاد شود. میگر UNI-T UT505B به سیستم تخلیه خودکار مجهز شده است تا ولتاژ باقیمانده پس از تست تخلیه شود. همچنین هشدار ولتاژ بالا، کاربر را نسبت به وجود ولتاژ خطرناک آگاه میکند.
با وجود امکانات حفاظتی دستگاه، انجام تستهای عایقی با ولتاژ بالا باید توسط افراد آموزشدیده و مطابق دستورالعمل ایمنی انجام شود. پیش از اتصال یا جدا کردن پرابها، باید از بیبرق بودن تجهیز و تخلیه کامل انرژی ذخیرهشده اطمینان حاصل شود.
کاربردهای میگر دیجیتال UNI-T UT505B
- تست مقاومت عایقی کابلهای برق
- بررسی عایق سیمپیچی موتورهای الکتریکی
- تست عایق تجهیزات و تابلوهای برق
- بررسی وضعیت عایق ترانسفورماتورها
- تست تجهیزات صنعتی
- عیبیابی سیستمهای الکتریکی
- کنترل دورهای کیفیت عایق
- اندازهگیری جریان نشتی
- اندازهگیری مقاومت کم اتصالات
- اندازهگیری ولتاژ AC و DC
- اندازهگیری فرکانس و ظرفیت خازنی
مشخصات فنی میگر UNI-T UT505B
| مشخصه | مقدار |
|---|
| برند |
UNI-T |
| مدل |
UT505B |
| نوع دستگاه |
میگر دیجیتال و تستر مقاومت عایقی چندمنظوره |
| ولتاژهای تست عایقی |
50V، 100V، 250V، 500V و 1000V DC |
| حداکثر مقاومت عایقی |
200GΩ |
| جریان نشتی |
10 تا 2000μA |
| مقاومت کم |
0.01Ω تا 100Ω |
| مقاومت |
0.01kΩ تا 10MΩ |
| ولتاژ DC |
0 تا 600V |
| ولتاژ AC |
0 تا 600V |
| فرکانس |
45Hz تا 1kHz |
| ظرفیت خازنی |
100pF تا 500μF |
| True RMS |
دارد |
| نمایشگر |
LCD، 6000 Count |
| بارگراف |
دارد |
| اندازهگیری PI |
دارد |
| اندازهگیری DAR |
دارد |
| تست پلهای ولتاژ |
دارد |
| اندازهگیری زماندار |
دارد |
| تخلیه خودکار |
دارد |
| هشدار ولتاژ بالا |
دارد |
| ذخیره اطلاعات |
99 گروه داده |
| نور پسزمینه |
دارد |
| خاموشی خودکار |
دارد |
| منبع تغذیه |
6 عدد باتری AA، 1.5V |
| ابعاد |
103 × 225 × 59 میلیمتر |
| وزن |
حدود 630 گرم |
مزایای میگر UNI-T UT505B
- پنج سطح ولتاژ تست برای کاربردهای متنوع
- محدوده بسیار بالای اندازهگیری مقاومت عایقی تا 200GΩ
- ترکیب میگر و مولتیمتر در یک دستگاه
- مجهز به True RMS
- قابلیت اندازهگیری PI و DAR
- مجهز به تست پلهای ولتاژ
- تخلیه خودکار ولتاژ باقیمانده
- طراحی پرتابل و مناسب استفاده در محیط کارگاهی و صنعتی
- نمایشگر خوانا با نور پسزمینه و بارگراف
تفاوت میگر با مولتیمتر معمولی
مولتیمترهای معمولی برای اندازهگیری مقاومتهای متداول طراحی شدهاند، اما تست مقاومت عایقی به ولتاژ تست بالاتری نیاز دارد. میگر UNI-T UT505B با تولید ولتاژ تست DC تا 1000 ولت، امکان ارزیابی عایق کابلها، موتورها و تجهیزات الکتریکی را فراهم میکند. وجود قابلیتهای مولتیمتری در کنار تست عایقی نیز باعث میشود کاربر برای بسیاری از اندازهگیریهای روزمره به دستگاه دیگری نیاز نداشته باشد.
سوالات متداول درباره میگر UNI-T UT505B
میگر UNI-T UT505B برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت عایقی تجهیزات الکتریکی و همچنین اندازهگیری پارامترهایی مانند ولتاژ AC و DC، مقاومت، مقاومت کم، جریان نشتی، فرکانس و ظرفیت خازنی استفاده میشود.
حداکثر ولتاژ تست UT505B چقدر است؟
حداکثر ولتاژ تست مقاومت عایقی این دستگاه 1000 ولت DC است و کاربر میتواند ولتاژهای 50، 100، 250، 500 و 1000 ولت را انتخاب کند.
حداکثر مقاومت عایقی قابل اندازهگیری با UT505B چقدر است؟
در بالاترین محدوده، این میگر میتواند مقاومت عایقی را تا 200 گیگااهم اندازهگیری کند.
آیا UNI-T UT505B قابلیت True RMS دارد؟
بله، UT505B به فناوری True RMS مجهز است و برای اندازهگیری ولتاژ AC کاربرد دارد.
آیا UT505B قابلیت اندازهگیری PI و DAR دارد؟
بله، این دستگاه قابلیت محاسبه PI یا شاخص قطبش و DAR یا نسبت جذب دیالکتریک را دارد و از این قابلیتها میتوان برای ارزیابی وضعیت عایق استفاده کرد.
آیا میگر UT505B جریان نشتی را اندازهگیری میکند؟
بله، محدوده اندازهگیری جریان نشتی در این دستگاه از 10 تا 2000 میکروآمپر است.
آیا UT505B برای تست موتور مناسب است؟
بله، این دستگاه برای بررسی مقاومت عایقی سیمپیچ موتور نسبت به بدنه و انجام آزمونهای دورهای عایق تجهیزات الکتریکی کاربرد دارد.
آیا UT505B قابلیت تخلیه خودکار دارد؟
بله، دستگاه پس از تست دارای قابلیت تخلیه خودکار ولتاژ باقیمانده است. با این حال رعایت دستورالعملهای ایمنی و اطمینان از تخلیه کامل انرژی قبل از تماس با مدار ضروری است.
آیا میگر UNI-T UT505B برای استفاده صنعتی مناسب است؟
بله، ترکیب ولتاژ تست تا 1000 ولت، اندازهگیری مقاومت عایقی تا 200GΩ، اندازهگیری جریان نشتی، PI و DAR و همچنین قابلیتهای مولتیمتری باعث شده است UT505B برای تعمیر و نگهداری تجهیزات الکتریکی، تابلوها، موتورها، کابلها و سیستمهای صنعتی گزینهای کاربردی باشد.
جمعبندی
میگر دیجیتال 1000 ولت UNI-T UT505B یک ابزار چندمنظوره برای تست عایق و اندازهگیری پارامترهای الکتریکی است. این دستگاه با پشتیبانی از پنج سطح ولتاژ تست، اندازهگیری مقاومت عایقی تا 200GΩ، فناوری True RMS، اندازهگیری جریان نشتی، PI و DAR و قابلیت تخلیه خودکار، مجموعه کاملی از امکانات مورد نیاز برای بررسی وضعیت عایق تجهیزات الکتریکی را در اختیار کاربر قرار میدهد. طراحی پرتابل، نمایشگر خوانا و قابلیتهای متنوع اندازهگیری نیز باعث شده است این مدل برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی و متخصصان نگهداری و تعمیرات انتخاب مناسبی باشد.
