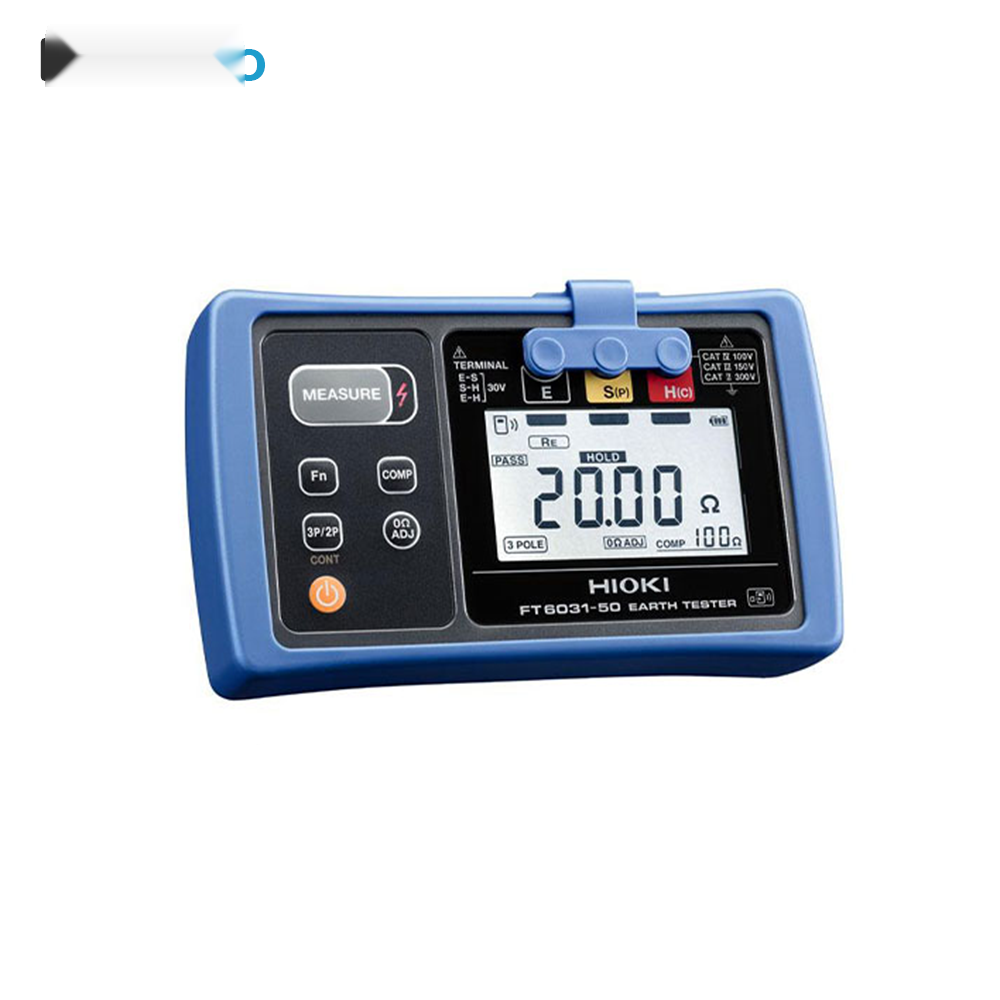

معرفی ارت سنج میله ای هیوکی مدل HIOKI FT6031-50
ارت سنج هیوکی HIOKI FT6031-50 یک ارت تستر دیجیتال حرفهای و مقاوم برای اندازهگیری مقاومت سیستم اتصال به زمین و بررسی وضعیت ارتینگ تجهیزات و تأسیسات الکتریکی است. این دستگاه امکان اندازهگیری مقاومت زمین را به روشهای دو الکترودی و سه الکترودی فراهم میکند و به دلیل طراحی مقاوم، عملکرد ساده و دامنه اندازهگیری گسترده، برای استفاده در پروژههای برق، تأسیسات صنعتی، تعمیر و نگهداری و بازرسی سیستمهای ارت مناسب است.
یکی از مهمترین مزایای HIOKI FT6031-50 برخورداری از درجه حفاظت IP67 در برابر نفوذ گردوغبار و آب است. این ویژگی باعث میشود دستگاه برای استفاده در محیطهای کاری سخت، کارگاهها و فضاهای بیرونی گزینه مناسبی باشد. طبق مشخصات رسمی هیوکی، دستگاه علاوه بر مقاومت در برابر گردوغبار و آب، دارای طراحی مقاوم در برابر سقوط از ارتفاع ۱ متر در صورت استفاده از محافظ دستگاه است.
ارت تستر HIOKI FT6031-50 دارای رنج اندازهگیری مقاومت زمین از ۰ تا ۲۰۰۰ اهم است و اندازهگیری را در سه رنج ۲۰ اهم، ۲۰۰ اهم و ۲۰۰۰ اهم انجام میدهد. وضوح اندازهگیری در رنج ۲۰ اهم تا ۰٫۰۱ اهم است و در رنجهای بالاتر به ترتیب ۰٫۱ اهم و ۱ اهم خواهد بود. این گستره باعث میشود دستگاه برای اندازهگیری مقاومت سیستمهای ارت با مقادیر مختلف کاربرد داشته باشد.
یکی دیگر از قابلیتهای مهم این مدل، اندازهگیری ولتاژ زمین تا ۳۰ ولت RMS است. دستگاه میتواند وجود ولتاژ مزاحم زمین را بررسی کرده و در شرایطی که ولتاژ زمین در محدوده مجاز قرار داشته باشد، اندازهگیری مقاومت ارت را انجام دهد. حداکثر ولتاژ مجاز زمین برای اندازهگیری ۲۵ ولت RMS اعلام شده است که در کاهش خطای ناشی از ولتاژهای مزاحم اهمیت دارد.
هیوکی FT6031-50 با فرکانس اندازهگیری ۱۲۸ هرتز ±۲ هرتز کار میکند و زمان اندازهگیری آن در روش سه الکترودی معمولاً در حدود چند ثانیه است. این دستگاه با بررسی ولتاژ زمین و مقاومت الکترودهای کمکی، شرایط اندازهگیری را کنترل کرده و سپس مقدار مقاومت زمین را روی نمایشگر نشان میدهد.
چرا ارت سنج HIOKI FT6031-50 انتخاب مناسبی است؟
FT6031-50 برای کاربرانی طراحی شده است که به یک ارت تستر دقیق، مقاوم و قابل استفاده در محیطهای مختلف نیاز دارند. انتخاب روش دو یا سه الکترودی، قابلیت اتورنج، نمایشگر بزرگ و خوانا، مقاومت بالا در برابر شرایط محیطی و سیستم کابل جمعکن از مهمترین عواملی هستند که کار با این دستگاه را سادهتر و سریعتر میکنند.
در روش سه الکترودی، دستگاه با استفاده از الکترودهای کمکی، مقاومت سیستم زمین را اندازهگیری میکند. در روش دو الکترودی نیز میتوان از یک سیستم زمین موجود با مقاومت پایین به عنوان الکترود کمکی استفاده کرد. لازم است توجه شود که در روش دو الکترودی، مقاومت سیستم زمین کمکی نیز در مقدار اندازهگیریشده تأثیر دارد؛ بنابراین برای اندازهگیریهای دقیقتر و حرفهایتر، روش سه الکترودی گزینه مناسبتری است.
ویژگیهای ارت تستر هیوکی HIOKI FT6031-50
- اندازهگیری مقاومت زمین در محدوده ۰ تا ۲۰۰۰ اهم
- قابلیت اندازهگیری به روش دو الکترودی و سه الکترودی
- مجهز به سیستم رنج خودکار برای انتخاب سریع محدوده مناسب اندازهگیری
- دقت اندازهگیری مقاومت زمین تا ±۱٫۵٪ از مقدار خواندهشده بهعلاوه ±۸ رقم در رنج ۲۰ اهم
- وضوح ۰٫۰۱ اهم در رنج ۲۰ اهم
- اندازهگیری ولتاژ زمین در محدوده ۰ تا ۳۰٫۰ ولت RMS
- قابلیت تحمل ولتاژ زمین تا ۲۵ ولت RMS برای اندازهگیری پایدارتر
- مجهز به هشدار وجود ولتاژ روی مدار
- دارای قابلیت Zero Adjustment برای اصلاح مقدار اولیه
- مجهز به حالت اندازهگیری پیوسته
- دارای قابلیت Comparator برای مقایسه نتایج اندازهگیری
- بدنه مقاوم با استاندارد حفاظتی IP65/IP67 مطابق EN60529
- مناسب برای استفاده در محیطهای داخلی و خارجی
- دارای کابلهای اندازهگیری با طول ۴، ۱۰ و ۲۰ متر
- مجهز به کابل جمعکن برای مدیریت سریعتر کابلهای بلند
- دارای الکترودهای کمکی استیل مقاوم در برابر خوردگی
- صفحه نمایش بزرگ و خوانا برای مشاهده آسان نتایج
- تغذیه توسط ۴ عدد باتری آلکالاین AA
- امکان انجام حدود ۵۰۰ اندازهگیری با باتریهای نو، تحت شرایط تعیینشده توسط سازنده
- وزن تقریبی ۵۷۰ گرم همراه با باتری و محافظ
- ابعاد ۱۸۵ × ۱۱۱ × ۴۴ میلیمتر
استانداردها و سطح ایمنی HIOKI FT6031-50
ارت تستر هیوکی FT6031-50 از نظر ایمنی و مقاومت محیطی برای استفاده حرفهای طراحی شده است. این دستگاه دارای استانداردهای مرتبط با ایمنی اندازهگیری از جمله EN 61010، استاندارد EMC یعنی EN 61326 و استاندارد مربوط به تجهیزات اندازهگیری مقاومت زمین EN 61557 است. همچنین ردههای اندازهگیری دستگاه شامل CAT IV 100V، CAT III 150V و CAT II 300V است.
درجه حفاظت IP67 یکی از نقاط قوت این محصول است. این سطح حفاظت به مقاومت بسیار خوب دستگاه در برابر ورود گردوغبار و آب اشاره دارد و آن را برای شرایط کاری دشوار مناسبتر میکند. البته رعایت دستورالعملهای سازنده و استفاده صحیح از درپوشها و اتصالات هنگام کار ضروری است.
روش اندازهگیری مقاومت زمین با FT6031-50
در روش سه الکترودی، الکترود اصلی سیستم ارت به ترمینال مربوطه متصل شده و دو الکترود کمکی در فاصله مناسب از الکترود مورد آزمایش قرار میگیرند. سپس دستگاه وضعیت ولتاژ زمین و مقاومت الکترودهای کمکی را بررسی کرده و مقدار مقاومت زمین را اندازهگیری میکند. این روش برای اندازهگیریهای حرفهای و دقیق مقاومت سیستم ارت کاربرد بیشتری دارد.
در روش دو الکترودی، زمانی که امکان استفاده از الکترود کمکی وجود ندارد، میتوان از یک سیستم زمین موجود با مقاومت پایین استفاده کرد. در این روش، مقدار مقاومت زمین سیستم موجود نیز در نتیجه نهایی وارد میشود؛ بنابراین این روش بیشتر برای اندازهگیریهای ساده و سریع مناسب است و برای مقادیر بسیار پایین مقاومت، محدودیت دارد.
کاربردهای ارت سنج هیوکی FT6031-50
- بررسی مقاومت چاه و سیستم ارت ساختمانها
- تست سیستم اتصال زمین تجهیزات صنعتی
- بازرسی و نگهداری سیستمهای ارتینگ
- بررسی ارت تجهیزات الکتریکی و تأسیسات
- تست سیستمهای ارت در محیطهای صنعتی و کارگاهی
- کنترل دورهای مقاومت سیستم زمین پس از اجرا یا تعمیرات
- اندازهگیری مقاومت زمین در پروژههای برق و تأسیسات
مزیت کابل جمعکن در ارت سنج FT6031-50
یکی از ویژگیهای کاربردی این مدل، استفاده از کابل جمعکن برای کابلهای اندازهگیری بلند است. کابل زرد ۱۰ متری و کابل قرمز ۲۰ متری همراه دستگاه دارای سیستم جمعکن هستند که باعث میشود باز کردن، جمع کردن و نگهداری کابلها سریعتر و منظمتر انجام شود. این ویژگی در پروژههایی که اندازهگیری در فضای باز و در فواصل نسبتاً زیاد انجام میشود، کاربرد قابل توجهی دارد.
مشخصات فنی ارت سنج چهار سیمه هیوکی HIOKI FT6031-50
نوع دستگاه
ارت تستر / ارت سنج دیجیتال
روش اندازهگیری
دو الکترودی و سه الکترودی، قابل انتخاب
رنج اندازهگیری مقاومت زمین
۰ تا ۲۰ Ω، ۰ تا ۲۰۰ Ω، ۰ تا ۲۰۰۰ Ω
وضوح اندازهگیری
۰٫۰۱ Ω در رنج ۲۰ Ω، ۰٫۱ Ω در رنج ۲۰۰ Ω و ۱ Ω در رنج ۲۰۰۰ Ω
دقت مقاومت زمین
±۱٫۵٪ rdg ±۸ dgt در رنج ۲۰ Ω و ±۱٫۵٪ rdg ±۴ dgt در رنجهای ۲۰۰ و ۲۰۰۰ Ω
فرکانس اندازهگیری
۱۲۸ Hz ±۲ Hz
ولتاژ زمین
۰ تا ۳۰٫۰ V RMS
دقت اندازهگیری ولتاژ زمین
±۲٫۳٪ rdg ±۸ dgt در 50/60Hz و ±۱٫۳٪ rdg ±۴ dgt در DC
حداکثر ولتاژ مجاز زمین
۲۵٫۰ V RMS
درجه حفاظت
IP65 / IP67 مطابق EN60529
رده ایمنی اندازهگیری
CAT IV 100V / CAT III 150V / CAT II 300V
منبع تغذیه
۴ عدد باتری آلکالاین LR6 / AA
تعداد اندازهگیری با باتری
حدود ۵۰۰ بار در شرایط مشخصشده توسط سازنده
ابعاد
۱۸۵ × ۱۱۱ × ۴۴ میلیمتر
وزن
حدود ۵۷۰ گرم همراه باتری و محافظ
کابل اندازهگیری
مشکی ۴ متر، زرد ۱۰ متر و قرمز ۲۰ متر
الکترود کمکی
L9840، دو عدد
استانداردهای مرتبط
EN 61010، EN 61326، EN 61557
مشخصات فنی ارت سنج HIOKI FT6031-50
| مشخصه | مقدار |
|---|
| برند |
HIOKI |
| مدل |
FT6031-50 |
| نوع دستگاه |
ارت تستر / ارت سنج دیجیتال |
| روش اندازهگیری |
دو الکترودی / سه الکترودی |
| رنج مقاومت زمین |
۰ تا ۲۰ Ω / ۰ تا ۲۰۰ Ω / ۰ تا ۲۰۰۰ Ω |
| وضوح اندازهگیری |
۰٫۰۱ Ω / ۰٫۱ Ω / ۱ Ω |
| دقت مقاومت زمین |
±۱٫۵٪ rdg ±۸ dgt در ۲۰ Ω و ±۱٫۵٪ rdg ±۴ dgt در ۲۰۰ و ۲۰۰۰ Ω |
| فرکانس اندازهگیری |
۱۲۸ Hz ±۲ Hz |
| ولتاژ زمین |
۰ تا ۳۰٫۰ V RMS |
| دقت ولتاژ زمین |
±۲٫۳٪ rdg ±۸ dgt در 50/60Hz و ±۱٫۳٪ rdg ±۴ dgt در DC |
| حداکثر ولتاژ مجاز زمین |
۲۵٫۰ V RMS |
| درجه حفاظت |
IP65 / IP67 |
| رده ایمنی |
CAT IV 100V / CAT III 150V / CAT II 300V |
| منبع تغذیه |
۴ عدد باتری آلکالاین LR6 / AA |
| ابعاد |
۱۸۵ × ۱۱۱ × ۴۴ میلیمتر |
| وزن |
۵۷۰ گرم |
| کابلهای همراه |
مشکی ۴ متر، زرد ۱۰ متر و قرمز ۲۰ متر |
| الکترود کمکی |
L9840، دو عدد |
| استانداردها |
EN 61010، EN 61326، EN 61557 |
اقلام همراه ارت سنج HIOKI FT6031-50
- دو عدد الکترود کمکی ارت مدل L9840
- کابل اندازهگیری مشکی ۴ متری مدل L9841
- کابل اندازهگیری زرد ۱۰ متری مدل L9842-11 با کابل جمعکن
- کابل اندازهگیری قرمز ۲۰ متری مدل L9842-22 با کابل جمعکن
- کیف حمل
- محافظ دستگاه
- ۴ عدد باتری آلکالاین LR6
- دفترچه راهنما
برای کاربرانی که به انتقال بیسیم اطلاعات نیاز دارند، امکان اتصال آداپتور بیسیم Z3210 به FT6031-50 وجود دارد. این آداپتور به صورت جداگانه ارائه میشود و امکان انتقال دادههای اندازهگیری به گوشی هوشمند یا تبلت و استفاده از نرمافزار اختصاصی GENNECT Cross را فراهم میکند.
سوالات متداول درباره ارت سنج HIOKI FT6031-50
ارت سنج HIOKI FT6031-50 چه مقدار مقاومت زمین را اندازهگیری میکند؟
این دستگاه مقاومت زمین را در سه رنج ۲۰، ۲۰۰ و ۲۰۰۰ اهم اندازهگیری میکند و محدوده نمایش آن از ۰ تا ۲۰۰۰ اهم است.
آیا HIOKI FT6031-50 قابلیت اندازهگیری دو سیمه دارد؟
بله. FT6031-50 از روش دو الکترودی و سه الکترودی پشتیبانی میکند. روش دو الکترودی برای اندازهگیری سادهتر و سریعتر مناسب است، در حالی که روش سه الکترودی برای اندازهگیری حرفهای مقاومت سیستم زمین کاربرد دارد.
آیا ارت تستر FT6031-50 ضد آب است؟
بله. این مدل دارای درجه حفاظت IP67 بوده و در برابر نفوذ گردوغبار و آب مقاومت بالایی دارد. استاندارد حفاظتی اعلامشده توسط سازنده IP65/IP67 مطابق EN60529 است.
دقت اندازهگیری مقاومت زمین در HIOKI FT6031-50 چقدر است؟
دقت دستگاه در رنج ۲۰ اهم برابر با ±۱٫۵٪ rdg ±۸ dgt و در رنجهای ۲۰۰ و ۲۰۰۰ اهم برابر با ±۱٫۵٪ rdg ±۴ dgt است.
ولتاژ زمین در این دستگاه تا چه مقداری اندازهگیری میشود؟
FT6031-50 ولتاژ زمین را از ۰ تا ۳۰٫۰ ولت RMS اندازهگیری میکند. حداکثر ولتاژ مجاز زمین برای اندازهگیری نیز ۲۵ ولت RMS اعلام شده است.
آیا این مدل دارای رنج اتوماتیک است؟
بله. قابلیت Auto Range باعث میشود دستگاه به صورت خودکار محدوده مناسب را برای اندازهگیری انتخاب کند و کاربر نیازی به تغییر دستی رنجها نداشته باشد.
طول کابلهای اندازهگیری همراه دستگاه چقدر است؟
همراه دستگاه یک کابل مشکی ۴ متری، یک کابل زرد ۱۰ متری و یک کابل قرمز ۲۰ متری ارائه میشود. کابلهای ۱۰ و ۲۰ متری دارای سیستم جمعکن هستند.
وزن و ابعاد ارت سنج HIOKI FT6031-50 چقدر است؟
ابعاد دستگاه ۱۸۵ × ۱۱۱ × ۴۴ میلیمتر و وزن آن همراه با باتری و محافظ حدود ۵۷۰ گرم است.
آیا FT6031-50 قابلیت اتصال به گوشی یا کامپیوتر را دارد؟
خود مدل FT6031-50 به صورت استاندارد دارای ارتباط بیسیم داخلی نیست، اما با اتصال آداپتور اختیاری Z3210 میتوان دادهها را به گوشی هوشمند یا تبلت منتقل کرد و از نرمافزار GENNECT Cross استفاده نمود.
ارت سنج HIOKI FT6031-50 برای چه کاربردهایی مناسب است؟
این دستگاه برای تست مقاومت چاه ارت، سیستمهای اتصال زمین ساختمانها، تجهیزات صنعتی، تأسیسات الکتریکی، پروژههای برق و عملیات تعمیر و نگهداری سیستمهای ارتینگ مناسب است.
جمعبندی و خرید ارت سنج HIOKI FT6031-50
ارت سنج میلهای هیوکی HIOKI FT6031-50 انتخابی حرفهای برای اندازهگیری مقاومت زمین و بررسی عملکرد سیستمهای ارتینگ است. رنج ۰ تا ۲۰۰۰ اهم، روشهای دو و سه الکترودی، رنج خودکار، اندازهگیری ولتاژ زمین، طراحی مقاوم با استاندارد IP67، کابلهای بلند همراه با کابل جمعکن و ساختار کاربری ساده، این مدل را به گزینهای مناسب برای تکنسینهای برق، کارشناسان تأسیسات، پیمانکاران سیستم ارت و واحدهای تعمیر و نگهداری تبدیل کرده است.
برای اطلاع از قیمت ارت سنج هیوکی HIOKI FT6031-50، موجودی، شرایط فروش و سایر تجهیزات اندازهگیری، میتوانید با کارشناسان کالیبکس در ارتباط باشید. همچنین هنگام خرید ارت تستر، علاوه بر قیمت، مواردی مانند دقت اندازهگیری، رنج مقاومت زمین، روش اندازهگیری، سطح حفاظت IP، لوازم جانبی و شرایط استفاده در محیط کاری را بررسی کنید تا دستگاه متناسب با نیاز پروژه انتخاب شود.
