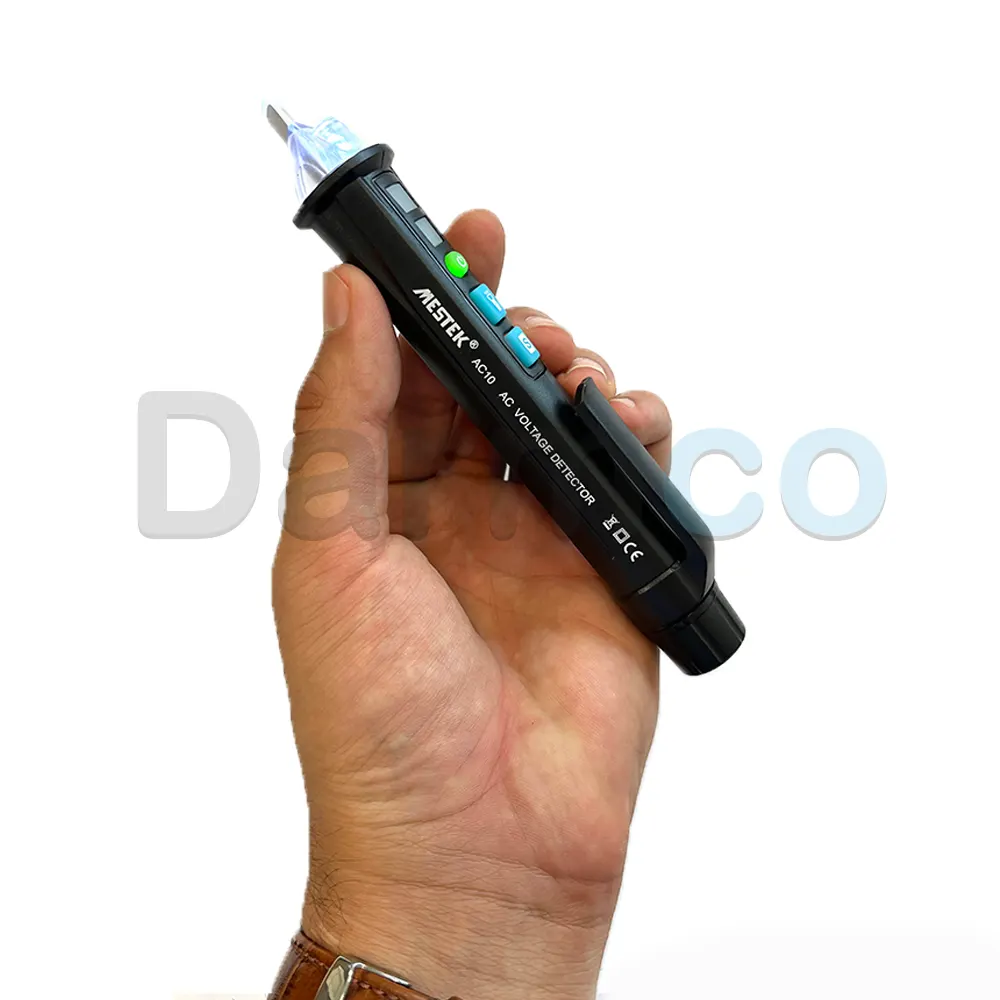

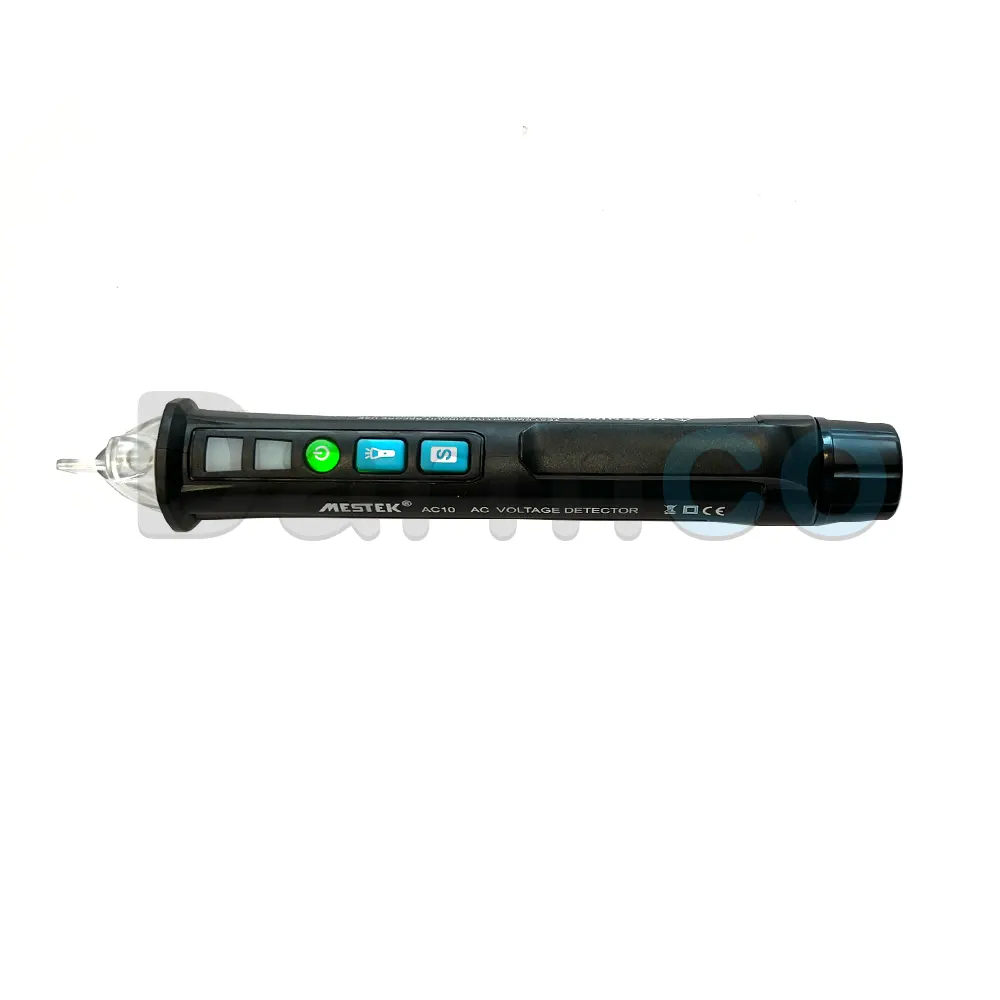

تستر ولتاژ غیر تماسی MESTEK AC10؛ تشخیص سریع و ایمن برق AC
تستر ولتاژ MESTEK AC10 یک قلم فازمتر و ردیاب ولتاژ غیر تماسی (NCV) است که برای تشخیص سریع وجود ولتاژ AC در سیم، کابل، پریز، کلید، تابلو برق و سایر تجهیزات الکتریکی طراحی شده است. این دستگاه با استفاده از تشخیص میدان الکترومغناطیسی ایجادشده توسط ولتاژ AC، بدون نیاز به تماس مستقیم با هادی، وجود برق را مشخص میکند. به همین دلیل AC10 گزینهای کاربردی برای برقکاران، تکنسینهای تعمیر و نگهداری، نصابان تجهیزات الکتریکی و کاربران خانگی محسوب میشود.
یکی از مهمترین مزایای MESTEK AC10، قابلیت تشخیص دوگانه ولتاژ است. این مدل از دو محدوده 12 تا 1000 ولت AC و 48 تا 1000 ولت AC پشتیبانی میکند و کاربر میتواند متناسب با نوع مدار، سطح حساسیت مناسب را انتخاب کند. این قابلیت بهخصوص هنگام بررسی مدارهای کمولتاژ، سیمکشی ساختمان و خطوط برق شهری کاربرد دارد. مشخصات رسمی MESTEK نیز فرکانس کاری دستگاه را 50 تا 60 هرتز اعلام کرده است. :contentReference[oaicite:1]{index=1}
تشخیص ولتاژ بدون تماس؛ افزایش سرعت و ایمنی هنگام کار
در روش تشخیص غیر تماسی، کافی است نوک قلم تست ولتاژ MESTEK AC10 را به سیم یا محل موردنظر نزدیک کنید. در صورت تشخیص میدان الکتریکی، دستگاه از طریق هشدار صوتی و نشانگرهای نوری کاربر را مطلع میکند. بنابراین برای بررسی اولیه یک مدار، نیازی به تماس مستقیم پراب با قسمت برقدار وجود ندارد.
سیستم تشخیص حساسیت دستگاه امکان بررسی منابع ولتاژ با شدتهای مختلف را فراهم میکند. همچنین مطابق اطلاعات سازنده، AC10 از طریق تغییر الگوی هشدار صوتی و نشانگر LED میتواند اطلاعات مربوط به شدت سیگنال را در اختیار کاربر قرار دهد. در نتیجه این تستر علاوه بر تشخیص وجود برق، برای شناسایی سیم فاز و دنبالکردن مسیر تقریبی سیم برق نیز کاربرد دارد. :contentReference[oaicite:2]{index=2}
تشخیص سیم فاز و سیم نول با MESTEK AC10
یکی از قابلیتهای کاربردی فازمتر دیجیتال MESTEK AC10، امکان تشخیص تفاوت بین سیم برقدار و سیم نول بر اساس شدت سیگنال دریافتی است. سیم دارای سیگنال قویتر بهعنوان خط فاز یا برقدار شناسایی میشود. این قابلیت در بررسی سیمکشی، عیبیابی اولیه مدار و پیدا کردن مسیر سیم فاز میتواند بسیار مفید باشد. :contentReference[oaicite:3]{index=3}
با این حال، تشخیص غیر تماسی باید بهعنوان آزمون اولیه وجود ولتاژ در نظر گرفته شود و جایگزین اندازهگیری مستقیم و تأیید بیبرقی مدار با تجهیزات مناسب نمیشود. برای اندازهگیری دقیق مقدار ولتاژ، باید از مولتیمتر یا تجهیزات اندازهگیری تخصصی استفاده شود.
چراغ قوه LED برای کار در محیطهای کمنور
MESTEK AC10 تنها یک ردیاب ولتاژ نیست و به یک چراغ قوه LED داخلی نیز مجهز شده است. این چراغ برای کار در فضاهای کمنور مانند داخل تابلو برق، موتورخانه، زیر میز کار، سقف کاذب، اتاق تأسیسات و محلهایی که دسترسی به نور مناسب دشوار است، کاربرد دارد. وجود چراغ داخلی باعث میشود کاربر برای بررسی سیم و مدار به ابزار روشنایی جداگانه نیاز نداشته باشد. :contentReference[oaicite:4]{index=4}
طراحی کوچک و سبک برای حمل روزمره
یکی از نقاط قوت این تستر ولتاژ غیر تماسی، طراحی قلمی و وزن پایین آن است. ابعاد دستگاه حدود 156 × 20 × 20 میلیمتر و وزن آن حدود 45 گرم اعلام شده است. بنابراین میتوان AC10 را بهراحتی در جیب لباس کار، کیف ابزار یا جعبه ابزار قرار داد و در پروژههای مختلف همراه داشت. :contentReference[oaicite:5]{index=5}
هشدار صوتی و نوری برای تشخیص سریعتر
سیستم هشدار MESTEK AC10 بهصورت ترکیبی از صدا و نور عمل میکند. با تشخیص ولتاژ AC، کاربر از طریق هشدار صوتی و چراغهای نشانگر متوجه وضعیت مدار میشود. همچنین نشانگرهای رنگی قرمز و سبز و تغییر الگوی هشدار، اطلاعات بیشتری درباره وضعیت سیگنال در اختیار کاربر قرار میدهند. :contentReference[oaicite:6]{index=6}
خاموشی خودکار و نشانگر کاهش باتری
برای کاهش مصرف انرژی، قلم تست ولتاژ MESTEK AC10 به قابلیت خاموشی خودکار مجهز شده است. طبق مشخصات سازنده، دستگاه در صورت نبود عملیات یا سیگنال تشخیص برای حدود 5 دقیقه بهصورت خودکار خاموش میشود. همچنین نشانگر کاهش باتری، کاربر را از پایین آمدن سطح شارژ مطلع میکند. :contentReference[oaicite:7]{index=7}
کاربردهای تستر ولتاژ MESTEK AC10
- تشخیص غیر تماسی وجود ولتاژ AC در سیم و کابل
- بررسی اولیه پریزها و کلیدهای برق
- شناسایی سیم فاز و خط برقدار
- بررسی مسیر تقریبی سیمهای برق
- تست اولیه تابلوهای برق و مدارهای الکتریکی
- عیبیابی اولیه سیمکشی ساختمان
- استفاده توسط برقکاران و تکنسینهای تعمیرات
- استفاده خانگی برای بررسی اولیه وجود برق
- استفاده در محیطهای کمنور با کمک چراغ قوه LED داخلی
نحوه استفاده از فازمتر غیر تماسی MESTEK AC10
- باتریهای دستگاه را با رعایت قطبیت صحیح نصب کرده و دستگاه را روشن کنید.
- محدوده حساسیت مناسب را متناسب با نوع مدار انتخاب کنید.
- نوک تستر را بدون تماس مستقیم با هادی به سیم، کابل یا محل موردنظر نزدیک کنید.
- در صورت تشخیص ولتاژ، هشدار صوتی و نوری دستگاه فعال میشود.
- برای تشخیص فاز و نول، شدت سیگنال و الگوی هشدار را با یکدیگر مقایسه کنید.
- پس از پایان کار، دستگاه را خاموش کنید؛ در صورت عدم استفاده نیز خاموشی خودکار فعال خواهد شد.
نکات مهم ایمنی هنگام استفاده
اگرچه AC10 برای تشخیص غیر تماسی ولتاژ طراحی شده است، اما عدم دریافت هشدار بهتنهایی به معنی بیبرق بودن مدار نیست. عملکرد تستر میتواند تحت تأثیر عواملی مانند نوع سیم، عایق، فاصله از هادی، میدانهای الکتریکی اطراف و شرایط مدار قرار گیرد. بنابراین پیش از انجام تعمیرات یا لمس هادیها، مدار باید طبق دستورالعملهای ایمنی و با تجهیزات مناسب بررسی و بیبرقی آن تأیید شود.
برای اطمینان از عملکرد دستگاه، بهتر است پیش و پس از آزمایش، تستر را روی یک منبع ولتاژ شناختهشده بررسی کنید. همچنین نباید از این محصول برای اندازهگیری عددی ولتاژ استفاده کرد؛ AC10 یک آشکارساز ولتاژ غیر تماسی است، نه مولتیمتر.
چرا MESTEK AC10 انتخاب مناسبی برای جعبه ابزار است؟
ترکیب تشخیص غیر تماسی، دو محدوده حساسیت، هشدار صوتی و نوری، تشخیص سیم فاز، چراغ قوه LED، نشانگر کاهش باتری، خاموشی خودکار، ابعاد کوچک و وزن حدود 45 گرم باعث شده MESTEK AC10 ابزار مناسبی برای بررسیهای سریع برق باشد. این دستگاه بهخصوص برای کاربرانی مناسب است که به یک قلم تست ولتاژ سبک و قابل حمل برای بررسی اولیه مدارهای AC نیاز دارند. مشخصات منتشرشده توسط MESTEK نیز همین قابلیتها را برای مدل AC10 تأیید میکند. :contentReference[oaicite:8]{index=8}
نوع دستگاه
تستر و آشکارساز ولتاژ AC غیر تماسی (NCV)
محدوده تشخیص ولتاژ
12 تا 1000 ولت AC / 48 تا 1000 ولت AC
فرکانس کاری
50 تا 60 هرتز
حساسیت
دو سطح حساسیت قابل انتخاب
روش تشخیص
غیر تماسی و القایی
نشانگر نور
LED با نشانگرهای رنگی قرمز و سبز
تشخیص فاز و نول
بر اساس شدت سیگنال و الگوی هشدار
خاموشی خودکار
دارد؛ حدود 5 دقیقه در صورت عدم استفاده یا عدم تشخیص سیگنال
منبع تغذیه
2 عدد باتری 1.5 ولتی AAA
استاندارد ایمنی
EN61010-1، EN61010-2-030، CAT III 1000V
ابعاد
156 × 20 × 20 میلیمتر
کاربرد
تشخیص وجود ولتاژ AC، شناسایی فاز، بررسی سیم و کابل، پریز، کلید و مدارهای الکتریکی
سوالات متداول درباره MESTEK AC10
آیا MESTEK AC10 برای اندازهگیری دقیق ولتاژ استفاده میشود؟
خیر. AC10 یک تستر یا آشکارساز ولتاژ غیر تماسی است و برای تشخیص وجود میدان ولتاژ AC طراحی شده است. برای نمایش مقدار دقیق ولتاژ باید از مولتیمتر یا تجهیزات اندازهگیری مناسب استفاده شود.
محدوده تشخیص ولتاژ MESTEK AC10 چقدر است؟
این مدل دارای دو محدوده تشخیص 12 تا 1000 ولت AC و 48 تا 1000 ولت AC است که با انتخاب سطح حساسیت مناسب قابل استفاده هستند. :contentReference[oaicite:9]{index=9}
آیا AC10 میتواند سیم فاز را از نول تشخیص دهد؟
بله، دستگاه میتواند با توجه به شدت سیگنال و الگوی هشدار، خط دارای سیگنال قویتر را بهعنوان خط برقدار تشخیص دهد. با این حال، این قابلیت باید برای بررسی اولیه استفاده شود و برای تصمیمات ایمنی مهم، بیبرقی مدار باید با روش مناسب تأیید شود. :contentReference[oaicite:10]{index=10}
آیا تستر MESTEK AC10 به چراغ قوه مجهز است؟
بله. این مدل دارای چراغ قوه LED سفید داخلی است که برای کار در محیطهای تاریک و کمنور کاربرد دارد. :contentReference[oaicite:11]{index=11}
تغذیه MESTEK AC10 با چه باتریهایی انجام میشود؟
منبع تغذیه دستگاه دو عدد باتری 1.5 ولتی AAA است. :contentReference[oaicite:12]{index=12}
آیا MESTEK AC10 خاموشی خودکار دارد؟
بله. طبق مشخصات سازنده، دستگاه در صورت عدم انجام عملیات یا عدم دریافت سیگنال تشخیص، پس از حدود 5 دقیقه بهصورت خودکار خاموش میشود. :contentReference[oaicite:13]{index=13}
وزن و ابعاد تستر ولتاژ AC10 چقدر است؟
ابعاد دستگاه حدود 156 × 20 × 20 میلیمتر و وزن آن حدود 45 گرم است؛ بنابراین برای حمل در جیب یا کیف ابزار مناسب است. :contentReference[oaicite:14]{index=14}
آیا هنگام استفاده از AC10 باید با سیم برق تماس داشت؟
خیر. روش عملکرد این محصول غیر تماسی است و برای تشخیص اولیه وجود ولتاژ کافی است نوک دستگاه به هادی یا محل موردنظر نزدیک شود. با این حال، برای کارهای ایمنی و تعمیراتی، دستورالعملهای ایمنی برق باید بهطور کامل رعایت شوند.
تفاوت MESTEK AC10 با مولتیمتر چیست؟
MESTEK AC10 برای تشخیص سریع و غیر تماسی وجود ولتاژ AC طراحی شده است، در حالی که مولتیمتر برای اندازهگیری عددی پارامترهایی مانند ولتاژ، جریان و مقاومت استفاده میشود. بنابراین این دو ابزار جایگزین یکدیگر نیستند و AC10 بیشتر برای بررسی اولیه و سریع مدار کاربرد دارد.
جمعبندی و خرید تستر ولتاژ MESTEK AC10
اگر به دنبال یک قلم تست ولتاژ غیر تماسی، فازمتر دیجیتال، ردیاب برق AC یا آشکارساز ولتاژ سبک و قابل حمل هستید، MESTEK AC10 با برخورداری از دو محدوده تشخیص، هشدار صوتی و نوری، تشخیص سیم فاز، چراغ قوه LED، خاموشی خودکار و طراحی جمعوجور میتواند انتخاب مناسبی برای بررسیهای روزمره و حرفهای باشد. برای اطلاع از قیمت تستر ولتاژ MESTEK AC10، موجودی و شرایط خرید و ارسال، میتوانید از فروشگاه کالیبکس استعلام بگیرید.
