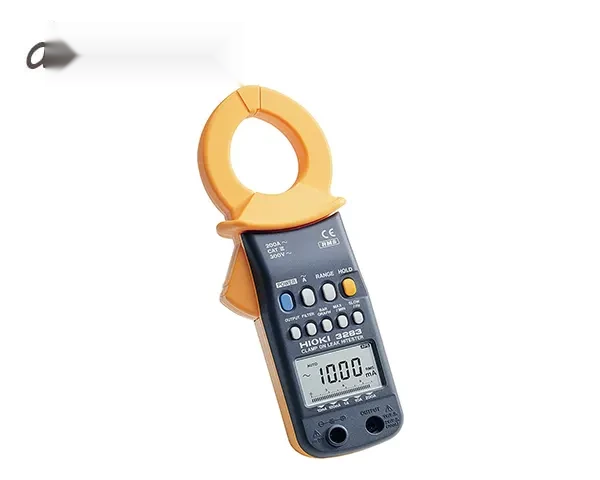

کلمپ آمپرمتر نشتی هیوکی HIOKI 3283
کلمپ آمپرمتر نشتی هیوکی HIOKI 3283 یک ابزار تخصصی برای اندازهگیری جریان متناوب AC و بهویژه تشخیص و بررسی جریان نشتی در مدارهای الکتریکی است. مهمترین ویژگی این مدل، حساسیت بالا و رزولوشن 10 میکروآمپر (10µA) در رنج 10.00 میلیآمپر است که امکان شناسایی جریانهای بسیار کوچک را در مقایسه با کلمپ آمپرمترهای معمولی فراهم میکند. این دستگاه میتواند جریان AC را در پنج رنج از 10.00 میلیآمپر تا 200 آمپر اندازهگیری کند و از فناوری اندازهگیری True RMS برای نمایش مقدار مؤثر واقعی جریان استفاده میکند.
طراحی کلمپی HIOKI 3283 باعث میشود برای اندازهگیری جریان نیازی به قطع کردن سیم یا اتصال مستقیم پراب به هادی حامل جریان نباشد. برای اندازهگیری جریان بار، کافی است فک دستگاه تنها یک هادی را دربر بگیرد. در مدارهای تکفاز، قرار دادن همزمان سیم رفت و برگشت داخل فک باعث خنثی شدن میدان مغناطیسی و عدم نمایش صحیح جریان میشود؛ بنابراین برای اندازهگیری جریان مصرفی باید یک هادی بهتنهایی در داخل فک قرار گیرد. این روش برای عیبیابی تابلوهای برق، بررسی جریان نشتی، نگهداری تجهیزات الکتریکی و تشخیص مشکلات مربوط به عایقبندی کاربرد زیادی دارد.
اندازهگیری جریان نشتی با HIOKI 3283
یکی از مهمترین کاربردهای کلمپ آمپرمتر هیوکی 3283 اندازهگیری جریانهای نشتی بسیار کم است. این دستگاه دارای پنج محدوده اندازهگیری جریان شامل 10.00mA، 100.0mA، 1.000A، 10.00A و 200.0A است. در رنج 10.00mA، تفکیکپذیری دستگاه به 0.01mA یا همان 10µA میرسد. بنابراین 3283 برای بررسی جریان نشتی تجهیزات، مدارهای الکتریکی و عیبیابی سیستمهایی که جریانهای بسیار پایین دارند، گزینهای تخصصی محسوب میشود.
این مدل همچنین دارای فیلتر فرکانسی است که در حالت فعال، فرکانس قطع آن حدود 180Hz است و به کاربر کمک میکند مؤلفههای جریان در محدوده فرکانس برق شهر را بهتر بررسی کند. هیوکی برای این دستگاه محدوده اندازهگیری فرکانس 30Hz تا 1000Hz را اعلام کرده است.
قابلیت True RMS در کلمپ هیوکی 3283
یکی از مزیتهای مهم HIOKI 3283 استفاده از روش اندازهگیری True RMS برای جریان AC است. این ویژگی باعث میشود مقدار مؤثر جریان برای شکل موجهای متناوب و غیرسینوسی با دقت بیشتری ارزیابی شود. دستگاه در محدوده جریان AC از 40Hz تا 2kHz مشخصات اندازهگیری ارائه میکند و دقت پایه اعلامشده توسط سازنده در محدوده فرکانسی 45 تا 66 هرتز برابر با ±1.0% rdg. ±5 dgt. است. دقت واقعی با توجه به رنج انتخابی، فرکانس و شرایط اندازهگیری متفاوت خواهد بود.
فک 40 میلیمتری و طراحی کلمپی
کلمپ آمپرمتر هیوکی 3283 به فک با قطر داخلی 40 میلیمتر مجهز شده است. این اندازه فک امکان قرار دادن بسیاری از کابلها و هادیهای مورد استفاده در تأسیسات الکتریکی را فراهم میکند. اندازهگیری به روش کلمپی موجب کاهش نیاز به باز کردن مدار و افزایش سرعت عملیات عیبیابی و تعمیرات میشود.
قابلیت ثبت حداقل، حداکثر و میانگین
این دستگاه علاوه بر نمایش مقدار لحظهای، قابلیت ثبت مقادیر MAX، MIN و Average را در اختیار کاربر قرار میدهد. همچنین قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایشدادهشده و خاموشی خودکار برای مدیریت مصرف باتری در آن در نظر گرفته شده است. این امکانات هنگام انجام اندازهگیری در محلهایی که مشاهده مداوم نمایشگر دشوار است، کاربردی هستند.
خروجی مانیتور و ثبت اطلاعات
نسخه اصلی HIOKI 3283 دارای خروجیهای مانیتور و رکورد برای جریان است و میتواند برای پایش جریان و اتصال به تجهیزات ثبت داده مورد استفاده قرار گیرد. طبق مشخصات رسمی، خروجی REC برای جریان و خروجی MON برای پایش جریان در این مدل پیشبینی شده است. این قابلیت، 3283 را از یک کلمپ آمپرمتر ساده فراتر برده و آن را برای کاربردهای پایش و تحلیل اندازهگیری مناسبتر میکند.
کاربردهای کلمپ آمپرمتر نشتی HIOKI 3283
- اندازهگیری جریان نشتی AC در مدارهای الکتریکی
- تشخیص و بررسی جریانهای بسیار کم در تجهیزات برقی
- عیبیابی سیستمهای الکتریکی و تابلوهای برق
- بررسی جریان مصرفی تجهیزات و بارهای الکتریکی
- کنترل و پایش وضعیت جریان در فرآیندهای تعمیر و نگهداری
- اندازهگیری فرکانس در محدوده 30 تا 1000 هرتز
- ثبت و مقایسه مقادیر حداقل، حداکثر و میانگین جریان
- پایش جریان با استفاده از خروجی مانیتور در مدل 3283
مزایای کلمپ آمپرمتر هیوکی 3283
- رزولوشن بالا تا 10 میکروآمپر در رنج 10.00 میلیآمپر
- اندازهگیری جریان AC از 10 میلیآمپر تا 200 آمپر
- پشتیبانی از True RMS
- فک کلمپی با قطر 40 میلیمتر
- قابلیت اندازهگیری فرکانس از 30Hz تا 1000Hz
- قابلیت ثبت MAX، MIN و Average
- دارای Data Hold
- دارای فیلتر برای بررسی مؤلفههای فرکانس برق شهر
- دارای خروجی مانیتور و رکورد در مدل 3283
- وزن مناسب و طراحی قابل حمل برای استفادههای فنی
محدودیتها و نکات مهم قبل از خرید HIOKI 3283
HIOKI 3283 یک کلمپ آمپرمتر تخصصی جریان AC و نشتی است و قابلیت اندازهگیری ولتاژ AC یا DC را ندارد. همچنین این مدل جریان DC را اندازهگیری نمیکند. بنابراین اگر علاوه بر جریان نشتی به اندازهگیری ولتاژ یا جریان DC نیاز دارید، باید سراغ مدل دیگری از تجهیزات اندازهگیری هیوکی بروید.
نکته مهم دیگر این است که مدل HIOKI 3283 در حال حاضر در وبسایت رسمی هیوکی بهعنوان محصول متوقفشده (Discontinued) درج شده است. بنابراین هنگام خرید این مدل باید موجودی، اصالت کالا، وضعیت تولید و خدمات پس از فروش آن را از فروشنده معتبر استعلام کنید.
مشخصات فنی کلمپ آمپرمتر نشتی HIOKI 3283
نوع دستگاه
کلمپ آمپرمتر جریان نشتی
نوع جریان قابل اندازهگیری
AC
رنجهای جریان AC
10.00mA / 100.0mA / 1.000A / 10.00A / 200.0A
محدوده فرکانس جریان
40Hz تا 2kHz
رنج اندازهگیری فرکانس
30Hz تا 1000Hz
دقت پایه فرکانس
±(0.3% rdg. + 1 dgt.)
روش اندازهگیری جریان
True RMS
فیلتر
180Hz (-3dB) در حالت فعال
نمایشگر
LCD، حداکثر 2000 Digit
قابلیت ثبت مقادیر
MAX / MIN / Average
منبع تغذیه
یک باتری 6F22 یا 6LR61
منبع مشخصات فنی: اطلاعات رسمی شرکت HIOKI. مقادیر دقت بسته به رنج، فرکانس و شرایط اندازهگیری متفاوت است.
تفاوت HIOKI 3283 با کلمپ آمپرمترهای معمولی
تفاوت اصلی کلمپ آمپرمتر نشتی HIOKI 3283 با بسیاری از کلمپ آمپرمترهای عمومی در توانایی آن برای اندازهگیری جریانهای بسیار پایین است. بسیاری از کلمپهای عمومی برای اندازهگیری جریان بار طراحی شدهاند، در حالی که 3283 با رنج 10.00mA و رزولوشن 10µA برای بررسی جریانهای نشتی نیز طراحی شده است. از طرف دیگر، این مدل برای اندازهگیری ولتاژ و جریان DC مناسب نیست و انتخاب آن باید بر اساس نیاز واقعی کاربر انجام شود.
سؤالات متداول درباره کلمپ آمپرمتر هیوکی HIOKI 3283
آیا HIOKI 3283 جریان نشتی را اندازهگیری میکند؟
بله. این دستگاه برای اندازهگیری جریانهای AC بسیار کم طراحی شده و در رنج 10.00mA دارای رزولوشن 10µA است؛ به همین دلیل برای بررسی جریان نشتی کاربرد دارد.
کمترین مقدار قابل تفکیک در HIOKI 3283 چقدر است؟
کمترین رزولوشن دستگاه 10 میکروآمپر است که در رنج 10.00 میلیآمپر ارائه میشود. این مقدار به معنی رزولوشن نمایش دستگاه است و با دقت اندازهگیری یکسان نیست.
آیا HIOKI 3283 جریان DC را اندازهگیری میکند؟
خیر. این مدل برای اندازهگیری جریان AC طراحی شده و رنج اندازهگیری جریان DC ندارد.
آیا هیوکی 3283 ولتاژ را اندازهگیری میکند؟
خیر. طبق مشخصات رسمی، این مدل فاقد رنج اندازهگیری ولتاژ AC و DC است.
حداکثر جریان قابل اندازهگیری با HIOKI 3283 چقدر است؟
حداکثر رنج اندازهگیری جریان AC این دستگاه 200.0 آمپر است.
قطر دهانه فک کلمپ هیوکی 3283 چقدر است؟
قطر فک دستگاه 40 میلیمتر است.
آیا HIOKI 3283 از True RMS پشتیبانی میکند؟
بله. اندازهگیری جریان AC در این دستگاه بر اساس مقدار مؤثر واقعی یا True RMS انجام میشود.
محدوده اندازهگیری فرکانس HIOKI 3283 چقدر است؟
رنج اندازهگیری فرکانس دستگاه از 30 هرتز تا 1000 هرتز است.
آیا HIOKI 3283 قابلیت Data Hold دارد؟
بله. دستگاه دارای Data Hold و همچنین قابلیت ثبت مقادیر حداقل، حداکثر و میانگین است.
آیا مدل HIOKI 3283 هنوز تولید میشود؟
خیر. در حال حاضر شرکت هیوکی مدل 3283 را در فهرست محصولات متوقفشده قرار داده است. بنابراین هنگام خرید، بررسی اصالت کالا و وضعیت موجودی اهمیت ویژهای دارد.
خرید کلمپ آمپرمتر نشتی HIOKI 3283 از کالیبکس
اگر به دنبال یک کلمپ آمپرمتر نشتی دقیق برای اندازهگیری جریان AC، جریانهای بسیار پایین و عیبیابی تجهیزات الکتریکی هستید، هیوکی 3283 به دلیل رزولوشن 10 میکروآمپر، رنج اندازهگیری تا 200 آمپر، True RMS، فک 40 میلیمتری، فیلتر فرکانسی و قابلیت ثبت مقادیر MAX/MIN/Average یکی از مدلهای تخصصی این حوزه محسوب میشود. با توجه به توقف تولید این مدل، پیش از خرید بهتر است موجودی و اصالت دستگاه را از کالیبکس استعلام کنید.
نکته: HIOKI 3283 برای اندازهگیری ولتاژ یا جریان DC طراحی نشده است. اگر به این قابلیتها نیاز دارید، هنگام انتخاب کلمپ آمپرمتر حتماً مشخصات مدل جایگزین را بررسی کنید.
