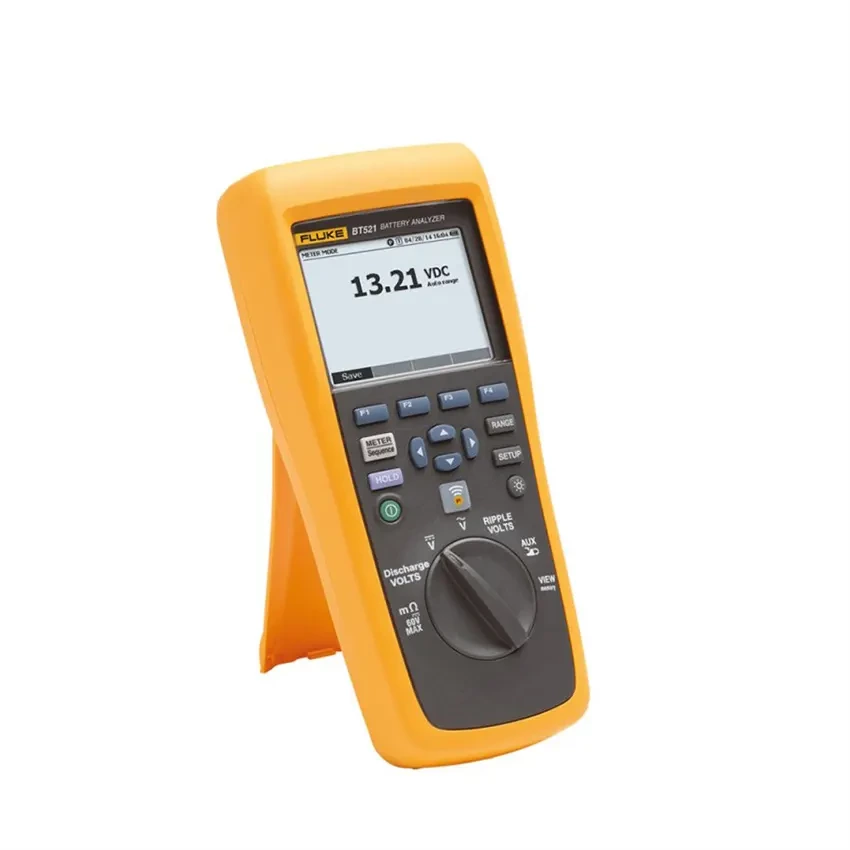

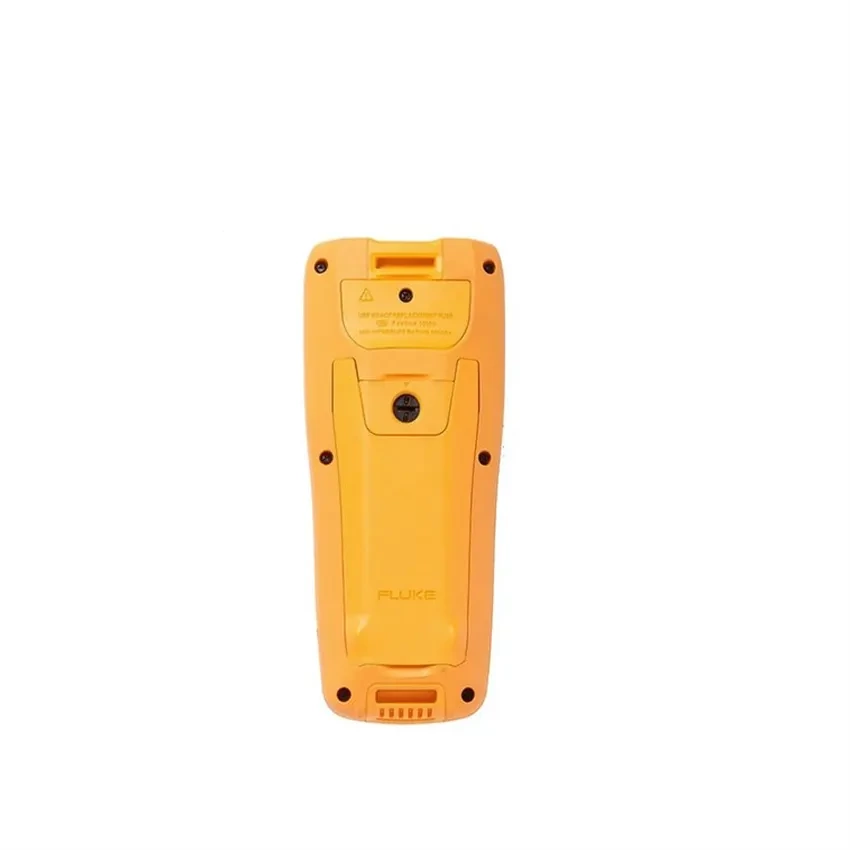

معرفی باتری آنالایزر فلوک FLUKE BT521
باتری آنالایزر فلوک FLUKE BT521 یک دستگاه تخصصی و حرفهای برای تست، عیبیابی و پایش وضعیت باتریها است که برای استفاده در سیستمهای باتری ثابت، بانکهای باتری، تجهیزات برق اضطراری، UPS، مراکز مخابراتی، نیروگاهها و تأسیسات صنعتی طراحی شده است. این دستگاه با اندازهگیری پارامترهایی مانند ولتاژ DC، مقاومت داخلی باتری، ولتاژ AC و ریپل ولتاژ به تکنسین و مهندس برق کمک میکند وضعیت عملکرد باتری و روند افت عملکرد آن را بررسی کند.
یکی از قابلیتهای مهم FLUKE BT521 امکان انجام تستهای متوالی روی باتریها و ذخیره اطلاعات اندازهگیری است. این ویژگی برای بررسی دورهای بانکهای باتری و مقایسه نتایج در طول زمان کاربرد دارد. دستگاه همچنین از قابلیتهای AutoHold و AutoSave بهره میبرد و امکان تعریف آستانههای Pass، Warning و Fail را برای ارزیابی سریع وضعیت باتری فراهم میکند.
باتری آنالایزر فلوک BT521 علاوه بر اندازهگیری مقاومت داخلی و ولتاژ، امکان بررسی ولتاژ تخلیه و ریپل سیستمهای DC را نیز فراهم میکند. بررسی ریپل میتواند در شناسایی مشکلات مربوط به سیستم شارژ و اجزای AC موجود در مدارهای DC مفید باشد.
ویژگیهای باتری آنالایزر فلوک BT521
- مناسب برای تست و نگهداری حرفهای باتریها و بانکهای باتری
- اندازهگیری ولتاژ DC و مقاومت داخلی باتری
- قابلیت تست ولتاژ تخلیه باتری
- قابلیت اندازهگیری و بررسی ریپل ولتاژ AC
- دارای حالت عیبیابی سریع برای شناسایی مشکلات باتری
- قابلیت تعیین آستانههای Pass، Warning و Fail
- مجهز به قابلیت AutoHold برای ثابت نگهداشتن خودکار مقدار اندازهگیری
- مجهز به قابلیت AutoSave برای ذخیره خودکار نتایج اندازهگیری
- امکان ثبت و ذخیره اطلاعات تست برای بررسیهای بعدی
- پشتیبانی از تستهای متوالی و ایجاد پروفایل برای باتریها
- دارای نرمافزار مدیریت باتری Fluke برای مدیریت و تحلیل اطلاعات
- دارای رابط USB برای انتقال اطلاعات
- مجهز به باتری لیتیومیون 7.4 ولت با ظرفیت 3000 میلیآمپرساعت
- زمان کارکرد باتری بیش از 8 ساعت در شرایط مناسب
- دارای پراب تست هوشمند BTL21
- دارای رده ایمنی CAT III 600V
- طراحی مناسب برای استفاده در محیطهای صنعتی و تأسیسات برق
کاربردهای باتری آنالایزر FLUKE BT521
باتری آنالایزر فلوک BT521 برای کاربردهایی طراحی شده است که در آنها سلامت و عملکرد صحیح باتری اهمیت زیادی دارد. این دستگاه میتواند در نیروگاهها، مراکز مخابراتی، سیستمهای UPS، مراکز داده، تجهیزات برق اضطراری، بانکهای باتری، صنایع و تأسیسات الکتریکی مورد استفاده قرار گیرد.
با استفاده از این دستگاه میتوان وضعیت باتریها را به صورت دورهای بررسی کرد و با ثبت نتایج، تغییرات پارامترهای مهم مانند مقاومت داخلی و ولتاژ را در طول زمان زیر نظر گرفت. افزایش مقاومت داخلی یا تغییر غیرعادی ولتاژ میتواند نشانهای برای بررسی دقیقتر باتری باشد.
اندازهگیری مقاومت داخلی باتری
یکی از مهمترین قابلیتهای Fluke BT521 اندازهگیری مقاومت داخلی باتری در رنجهای میلیاهمی است. این قابلیت برای بررسی وضعیت سلولها و باتریها اهمیت زیادی دارد؛ زیرا تغییر مقاومت داخلی میتواند در ارزیابی وضعیت عملکرد باتری و شناسایی باتریهای مشکوک مورد استفاده قرار گیرد.
رنجهای اندازهگیری مقاومت شامل 3، 30، 300 و 3000 میلیاهم است و دستگاه امکان نمایش مقادیر با وضوح مناسب برای اندازهگیریهای دقیق مقاومت پایین را فراهم میکند.
اندازهگیری ولتاژ و ریپل
BT521 امکان اندازهگیری ولتاژ DC تا 600 ولت و همچنین اندازهگیری ولتاژ AC را فراهم میکند. قابلیت اندازهگیری ریپل ولتاژ AC تا فرکانس 20 کیلوهرتز نیز برای بررسی عملکرد سیستمهای شارژ DC و شناسایی مؤلفههای AC در مدارهای DC کاربرد دارد.
ذخیرهسازی و مدیریت اطلاعات
یکی از مزایای مهم این باتری آنالایزر، قابلیت ذخیره اطلاعات اندازهگیری است. در حالت Meter امکان ذخیره تا 999 رکورد برای هر موقعیت اندازهگیری با ثبت زمان وجود دارد. در حالت Sequence نیز امکان ذخیره پروفایلها و الگوهای تست برای مدیریت تعداد زیادی باتری فراهم شده است.
این قابلیت برای تکنسینهایی که به صورت دورهای بانکهای باتری را بررسی میکنند اهمیت زیادی دارد؛ زیرا نتایج تست را میتوان برای مقایسه و بررسی روند تغییر وضعیت باتریها مورد استفاده قرار داد.
نرمافزار مدیریت باتری Fluke
باتری آنالایزر FLUKE BT521 از نرمافزار مدیریت باتری فلوک برای مدیریت اطلاعات و نتایج تست پشتیبانی میکند. ارتباط USB امکان انتقال دادهها به کامپیوتر را فراهم میکند و دادههای ثبتشده میتوانند برای مستندسازی و بررسی سوابق تست مورد استفاده قرار گیرند.
باتری و طراحی دستگاه
فلوک BT521 از یک باتری لیتیومیون 7.4 ولت با ظرفیت 3000 میلیآمپرساعت استفاده میکند. طراحی دستگاه به گونهای است که برای استفادههای طولانیمدت در محیطهای فنی و صنعتی مناسب باشد. نمایشگر دستگاه نیز با ابعاد 7.7 × 5.6 سانتیمتر امکان مشاهده مناسب اطلاعات اندازهگیری را فراهم میکند.
مشخصات فنی باتری آنالایزر FLUKE BT521
| پارامتر | مشخصات |
|---|
| مدل |
FLUKE BT521 |
| نوع دستگاه |
باتری آنالایزر و تستر باتری |
| مقاومت |
3 / 30 / 300 / 3000 mΩ |
| وضوح مقاومت |
0.001 / 0.01 / 0.1 / 1 mΩ |
| ولتاژ DC |
6 / 60 / 600 V |
| وضوح ولتاژ DC |
0.001 / 0.01 / 0.1 V |
| دقت ولتاژ DC |
0.09% + 5 |
| ولتاژ AC |
تا 600 V |
| فرکانس AC |
45 تا 500 Hz |
| ریپل ولتاژ AC |
تا 20 kHz |
| جریان با کلمپ i410 |
تا 400 A |
| اندازهگیری دما |
0 تا 60 °C |
| حافظه Meter |
تا 999 رکورد برای هر موقعیت اندازهگیری |
| حافظه Sequence |
تا 100 پروفایل و 100 الگوی پروفایل |
| باتری دستگاه |
Li-Ion، 7.4 V، 3000 mAh |
| رابط ارتباطی |
USB Mini |
| درجه حفاظت |
IP40 |
| رده ایمنی |
CAT III 600 V |
| استاندارد EMC |
IEC 61326 |
| ابعاد |
22 × 10.3 × 5.8 سانتیمتر |
| وزن |
حدود 850 گرم |
تفاوت باتری آنالایزر با تستر ساده باتری
تسترهای ساده باتری معمولاً برای بررسی اولیه ولتاژ یا وضعیت عمومی باتری مورد استفاده قرار میگیرند، اما باتری آنالایزر فلوک BT521 برای ارزیابی تخصصیتر طراحی شده است. این دستگاه علاوه بر اندازهگیری ولتاژ، مقاومت داخلی، ریپل و سایر پارامترهای مرتبط را بررسی میکند و امکان ذخیره نتایج و انجام تستهای متوالی را نیز در اختیار کاربر قرار میدهد.
راهنمای استفاده از FLUKE BT521
- دستگاه را روشن کرده و حالت اندازهگیری مورد نظر را انتخاب کنید.
- پرابهای تست را مطابق دستورالعمل دستگاه به باتری یا نقاط مورد نظر متصل کنید.
- ولتاژ یا مقاومت داخلی باتری را اندازهگیری کنید.
- در صورت نیاز، تست ریپل یا تست تخلیه را انجام دهید.
- نتایج اندازهگیری را بررسی و در صورت نیاز ذخیره کنید.
- برای بررسی دورهای بانک باتری، نتایج تستهای مختلف را با یکدیگر مقایسه کنید.
نکات مهم هنگام استفاده
- پیش از انجام تست، وضعیت ظاهری باتری و سلامت کابلها و اتصالات را بررسی کنید.
- از اتصال صحیح پرابها به ترمینالهای باتری اطمینان حاصل کنید.
- برای اندازهگیریهای دقیق مقاومت پایین، اتصال مناسب و تمیز بودن نقاط تماس اهمیت دارد.
- هنگام کار با بانکهای باتری و مدارهای دارای ولتاژ بالا، الزامات ایمنی مربوط به CAT III را رعایت کنید.
- محدوده اندازهگیری و شرایط کاری دستگاه را پیش از تست بررسی کنید.
سوالات متداول درباره FLUKE BT521
باتری آنالایزر FLUKE BT521 برای چه کاری استفاده میشود؟
این دستگاه برای تست و ارزیابی وضعیت باتریها، اندازهگیری ولتاژ و مقاومت داخلی، بررسی ریپل و انجام تستهای دورهای روی باتریها و بانکهای باتری استفاده میشود.
آیا FLUKE BT521 امکان اندازهگیری مقاومت داخلی باتری را دارد؟
بله. این دستگاه دارای رنجهای میلیاهمی برای اندازهگیری مقاومت پایین است و برای بررسی مقاومت داخلی باتریها و سلولها کاربرد دارد.
حداکثر ولتاژ DC قابل اندازهگیری توسط BT521 چقدر است؟
مطابق مشخصات ارائهشده، محدوده اندازهگیری ولتاژ DC دستگاه تا 600 ولت است.
آیا FLUKE BT521 قابلیت تست ریپل دارد؟
بله. این مدل امکان اندازهگیری ریپل ولتاژ AC را تا حداکثر فرکانس 20 کیلوهرتز فراهم میکند و برای بررسی مؤلفههای AC در سیستمهای DC کاربرد دارد.
آیا اطلاعات اندازهگیری در BT521 ذخیره میشوند؟
بله. دستگاه امکان ذخیره رکوردهای اندازهگیری و همچنین ایجاد پروفایل و الگو برای تستهای متوالی باتریها را دارد.
آیا BT521 به کامپیوتر متصل میشود؟
بله. این دستگاه دارای رابط USB Mini است و از آن برای انتقال و مدیریت اطلاعات اندازهگیری استفاده میشود.
باتری داخلی دستگاه چه مشخصاتی دارد؟
باتری داخلی دستگاه از نوع لیتیومیون با ولتاژ 7.4 ولت و ظرفیت 3000 میلیآمپرساعت است.
FLUKE BT521 در چه محیطهایی کاربرد دارد؟
این دستگاه برای کاربردهای حرفهای در نیروگاهها، مراکز مخابراتی، سیستمهای UPS، مراکز داده، صنایع و بانکهای باتری مناسب است.
جمعبندی
باتری آنالایزر فلوک FLUKE BT521 یک ابزار حرفهای برای پایش و ارزیابی وضعیت باتریها و بانکهای باتری است. قابلیت اندازهگیری مقاومت داخلی، ولتاژ DC و AC، ریپل، ثبت اطلاعات، تستهای متوالی، تعریف آستانههای Pass/Warning/Fail و اتصال USB باعث شده است این دستگاه برای تعمیر و نگهداری تخصصی سیستمهای باتری گزینهای کاربردی باشد. اگر هدف شما بررسی دورهای سلامت باتریها و ثبت نتایج تست برای مقایسه در طول زمان است، BT521 مجموعهای از قابلیتهای مورد نیاز برای این کار را در اختیار تکنسین و مهندس برق قرار میدهد.
