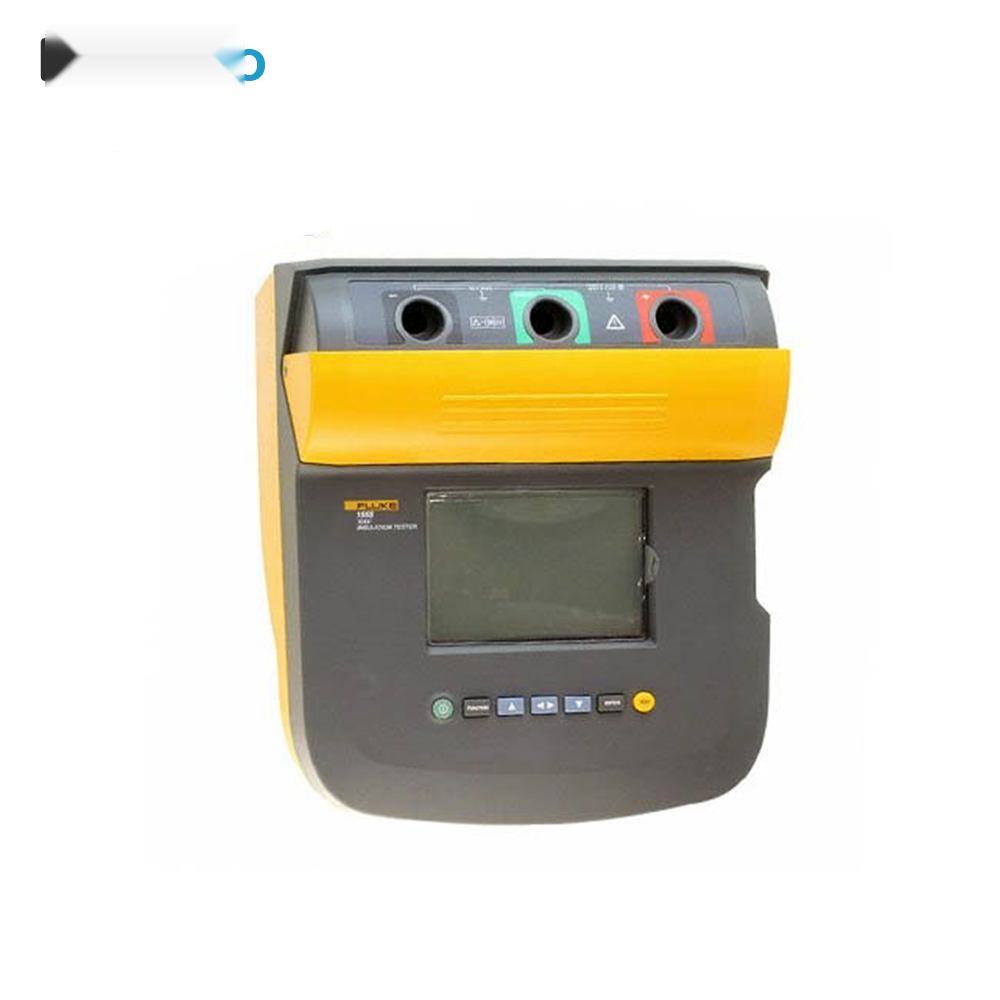

معرفی میگر دیجیتال فلوک FLUKE 1555
میگر دیجیتال فلوک FLUKE 1555 یک تستر حرفهای مقاومت عایقی با قابلیت اعمال ولتاژ تست تا 10000 ولت DC است که برای ارزیابی وضعیت عایق تجهیزات الکتریکی فشارقوی و صنعتی طراحی شده است. این دستگاه برای تست عایق کابلها، موتورها، ژنراتورها، تابلوهای برق، سوئیچگیرها و سایر تجهیزات الکتریکی کاربرد دارد و میتواند مقاومت عایقی را تا 2 ترااهم (2 TΩ) اندازهگیری کند. به همین دلیل FLUKE 1555 یکی از گزینههای تخصصی برای تعمیرات پیشگیرانه، نگهداری تجهیزات و پایش وضعیت عایق در محیطهای صنعتی محسوب میشود.
یکی از مهمترین مزایای این میگر فلوک 1555 امکان انتخاب ولتاژهای تست متنوع است. ولتاژ تست از 250 ولت تا 1000 ولت با گامهای 50 ولت و در ولتاژهای بالاتر از 1000 ولت با گامهای 100 ولت قابل تنظیم است و حداکثر ولتاژ تست به 10 کیلوولت میرسد. این قابلیت امکان انتخاب ولتاژ متناسب با نوع تجهیز و روش آزمون را فراهم میکند.
FLUKE 1555 علاوه بر اندازهگیری مقاومت عایقی، قابلیت محاسبه خودکار PI یا شاخص قطبش و DAR یا نسبت جذب دیالکتریک را نیز دارد. همچنین وجود تابع RAMP امکان افزایش تدریجی ولتاژ در آزمونهای بررسی شکست عایقی را فراهم میکند. این دستگاه همچنین قادر به اندازهگیری جریان نشتی از 1 نانوآمپر تا 2 میلیآمپر و ظرفیت خازنی از 0.01 تا 15 میکروفاراد است.
یکی دیگر از قابلیتهای کاربردی این مدل، سیستم Guard است که اثر جریان نشتی سطحی را در اندازهگیری مقاومتهای بسیار بالا کاهش میدهد و به بهبود کیفیت اندازهگیری کمک میکند. همچنین دستگاه دارای 99 محل حافظه برای ذخیره نتایج اندازهگیری است و امکان برچسبگذاری دادهها برای بازیابی آسانتر نتایج وجود دارد. اطلاعات اندازهگیری را میتوان برای مدیریت و مستندسازی نتایج به رایانه منتقل کرد.
نمایشگر بزرگ دیجیتال و آنالوگ میگر FLUKE 1555 خواندن نتایج را آسان میکند و قابلیت نمایش روند تغییرات اندازهگیری نیز برای بررسی وضعیت عایق کاربردی است. باتری قابل شارژ دستگاه نیز امکان انجام بیش از 750 تست بین شارژها را فراهم میکند. بر اساس مشخصات رسمی سازنده، این مدل دارای رده ایمنی CAT III 1000V و CAT IV 600V است و برای استفاده حرفهای در محیطهای صنعتی طراحی شده است.
کاربردهای میگر FLUKE 1555
- تست مقاومت عایقی کابلهای فشارقوی و کابلهای قدرت
- بررسی وضعیت عایق موتورهای الکتریکی و ژنراتورها
- آزمون عایق تابلوهای برق و تجهیزات سوئیچگیر
- انجام تستهای تعمیر و نگهداری پیشگیرانه تجهیزات
- بررسی جریان نشتی و کیفیت عایق تجهیزات الکتریکی
- اندازهگیری شاخص قطبش PI و نسبت جذب دیالکتریک DAR
- انجام تست RAMP برای بررسی رفتار عایق در برابر افزایش تدریجی ولتاژ
ویژگیهای میگر دیجیتال FLUKE 1555
- حداکثر ولتاژ تست عایق 10000 ولت DC
- اندازهگیری مقاومت عایقی تا 2 ترااهم
- محاسبه خودکار PI و DAR
- دارای تابع RAMP برای آزمون افزایش تدریجی ولتاژ
- اندازهگیری جریان نشتی از 1 نانوآمپر تا 2 میلیآمپر
- اندازهگیری ظرفیت خازنی از 0.01 تا 15.00 میکروفاراد
- دارای سیستم Guard برای کاهش اثر جریان نشتی سطحی
- حافظه داخلی با ظرفیت 99 نتیجه اندازهگیری
- تایمر قابل تنظیم از 0 تا 99 دقیقه
- هشدار وجود ولتاژ در مدار مورد آزمایش
- نمایشگر بزرگ دیجیتال و آنالوگ با خوانایی مناسب
- باتری قابل شارژ با امکان انجام بیش از 750 تست بین شارژها
مشخصات فنی میگر دیجیتال FLUKE 1555
| مشخصه | مشخصات فنی |
|---|
| مدل |
FLUKE 1555 FC |
| حداکثر ولتاژ تست |
10000 ولت DC |
| ولتاژهای تست |
250 تا 10000 ولت؛ گام 50 ولت تا 1000 ولت و گام 100 ولت بالاتر از 1000 ولت |
| حداکثر مقاومت عایقی |
2 TΩ |
| رنج اندازهگیری جریان نشتی |
1 nA تا 2 mA |
| دقت جریان نشتی |
±(5% + 2 nA) |
| رنج اندازهگیری ظرفیت |
0.01 تا 15.00 μF |
| تایمر تست |
0 تا 99 دقیقه |
| اندازهگیری PI |
دارد |
| اندازهگیری DAR |
دارد |
| تابع RAMP |
دارد |
| حافظه |
99 محل ذخیره اطلاعات |
| هشدار ولتاژ زنده |
30 تا 660 ولت AC/DC |
| نمایشگر |
LCD دیجیتال/آنالوگ، ابعاد 75 × 105 میلیمتر |
| سیستم Guard |
دارد |
| منبع تغذیه |
باتری قابل شارژ 12V |
| تعداد تست با هر شارژ |
بیش از 750 تست |
| رده ایمنی |
CAT III 1000V / CAT IV 600V |
| استانداردهای ایمنی |
IEC 61010-1، IEC 61010-2-030، IEC 61557-1 و IEC 61557-2 |
| درجه حفاظت بدنه |
IP40 |
| دمای کاری |
20- تا 50+ درجه سانتیگراد |
| ابعاد |
269 × 277 × 160 میلیمتر |
| وزن |
حدود 3.7 کیلوگرم |
مزایای استفاده از FLUKE 1555 در تعمیر و نگهداری
استفاده از یک میگر 10 کیلوولت در برنامههای تعمیر و نگهداری پیشگیرانه به تکنسینها اجازه میدهد وضعیت عایق تجهیزات را قبل از ایجاد خرابی جدی بررسی کنند. قابلیت اندازهگیری مقاومت تا 2 ترااهم، محاسبه PI و DAR، ذخیره نتایج و انجام آزمون RAMP باعث میشود FLUKE 1555 برای تحلیل وضعیت عایق تجهیزات بزرگ و حساس گزینهای مناسب باشد. این قابلیتها به ویژه در موتورهای صنعتی، ژنراتورها، کابلهای قدرت و تجهیزات سوئیچگیر اهمیت دارند.
نکات مهم هنگام استفاده از میگر FLUKE 1555
تست مقاومت عایقی با ولتاژهای بالا انجام میشود و بنابراین پیش از شروع آزمون باید مدار از منبع تغذیه جدا و ظرفیتهای موجود در مدار تخلیه شوند. اتصال صحیح پرابها و اطمینان از عدم حضور افراد در محدوده آزمایش نیز ضروری است. پس از پایان آزمون باید اجازه داد دستگاه فرآیند تخلیه مدار را انجام دهد و سپس اتصالات جدا شوند. رعایت دستورالعمل سازنده و الزامات ایمنی محل کار در تمام تستها ضروری است.
سوالات متداول درباره میگر FLUKE 1555
میگر FLUKE 1555 برای چه تجهیزاتی مناسب است؟
این دستگاه برای تست مقاومت عایقی تجهیزات ولتاژ بالا از جمله کابلها، موتورها، ژنراتورها، تابلوهای برق و سوئیچگیرها طراحی شده است.
حداکثر ولتاژ تست FLUKE 1555 چقدر است؟
حداکثر ولتاژ تست این مدل 10000 ولت DC است و ولتاژهای تست از 250 ولت قابل انتخاب هستند.
حداکثر مقاومت قابل اندازهگیری با FLUKE 1555 چقدر است؟
این میگر قادر است مقاومت عایقی را تا 2 ترااهم اندازهگیری کند.
آیا FLUKE 1555 قابلیت اندازهگیری PI و DAR دارد؟
بله، محاسبه خودکار شاخص قطبش PI و نسبت جذب دیالکتریک DAR از قابلیتهای این دستگاه است.
آیا FLUKE 1555 قابلیت ذخیره نتایج را دارد؟
بله، دستگاه دارای 99 محل حافظه برای ذخیره نتایج اندازهگیری و برچسبگذاری دادهها است.
تابع RAMP در میگر FLUKE 1555 چه کاربردی دارد؟
تابع RAMP امکان افزایش تدریجی ولتاژ تست را فراهم میکند و برای بررسی رفتار عایق و آزمونهای مرتبط با شکست عایقی کاربرد دارد.
آیا FLUKE 1555 جریان نشتی را اندازهگیری میکند؟
بله، این مدل جریان نشتی را در محدوده 1 نانوآمپر تا 2 میلیآمپر اندازهگیری میکند.
برای اطلاع از قیمت میگر فلوک FLUKE 1555، موجودی و شرایط خرید میتوانید با کارشناسان فروش کالیبکس تماس بگیرید. این مدل برای کاربرانی که به یک تستر مقاومت عایقی حرفهای با ولتاژ تست 10 کیلوولت، دامنه اندازهگیری تا 2 ترااهم و امکانات پیشرفته تحلیل عایق نیاز دارند، انتخابی تخصصی محسوب میشود.
