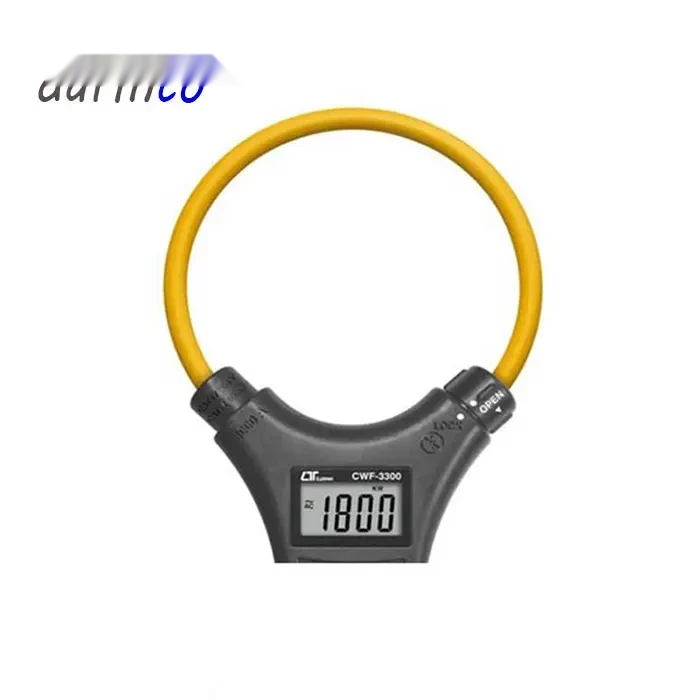

معرفی پاورمتر AC فلکسیبل لوترون LUTRON CWF-3300
پاورمتر AC فلکسیبل لوترون مدل LUTRON CWF-3300 یک دستگاه اندازهگیری چندمنظوره برای بررسی و تحلیل پارامترهای مهم الکتریکی در مدارهای AC است. این مدل با استفاده از پراب جریان فلکسیبل، امکان اندازهگیری جریانهای متناوب تا 3000 آمپر AC را فراهم میکند و به همین دلیل برای اندازهگیری جریان در کابلها، باسبارها، تابلوهای برق، تجهیزات صنعتی و مدارهایی که دسترسی به هادی دشوار است، گزینهای کاربردی محسوب میشود.
مدل CWF-3300 علاوه بر اندازهگیری جریان و ولتاژ AC، قابلیت سنجش توان اکتیو (W)، توان ظاهری (VA)، توان راکتیو (VAR)، ضریب توان (PF)، مقاومت و تست پیوستگی را نیز در اختیار کاربر قرار میدهد. اندازهگیری ولتاژ و جریان در این دستگاه به صورت True RMS انجام میشود و نمایشگر 6000 کنتی آن امکان مشاهده خوانا و دقیق مقادیر اندازهگیریشده را فراهم میکند.
یکی از مهمترین مزایای پاورمتر فلکسیبل LUTRON CWF-3300، استفاده از سیمپیچ جریان انعطافپذیر است. این پراب برخلاف کلمپهای سخت معمولی، قابلیت قرارگیری آسان در اطراف هادیهای بزرگ و مسیرهای شلوغ داخل تابلو برق را دارد. بنابراین برای اندازهگیری جریان در کابلها و هادیهایی که فضای کافی برای استفاده از کلمپ آمپرمتر معمولی وجود ندارد، بسیار مناسب است.
مهمترین قابلیتهای پاورمتر لوترون CWF-3300
- اندازهگیری جریان AC تا 3000 آمپر با پراب فلکسیبل
- اندازهگیری جریان و ولتاژ با روش True RMS
- اندازهگیری توان اکتیو تا 1800 کیلووات
- اندازهگیری توان ظاهری تا 1800 کیلوولتآمپر
- اندازهگیری توان راکتیو تا 1800 کیلووار
- اندازهگیری ضریب توان PF در بازه 0.00 تا 1.00
- اندازهگیری ولتاژ AC در محدوده 10 تا 600 ولت
- اندازهگیری مقاومت تا 20 کیلو اهم
- دارای تست پیوستگی صوتی
- دارای قابلیت Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر
- خاموشی خودکار برای کاهش مصرف باتری
- نمایشگر LCD با وضوح 6000 کنت
مزیت پراب فلکسیبل در CWF-3300
پراب فلکسیبل یکی از مهمترین ویژگیهای پاورمتر لوترون CWF-3300 است. این پراب با طول حدود 300 میلیمتر و قطر 8 میلیمتر، امکان اندازهگیری جریان در اطراف هادیهایی با ابعاد بزرگ را فراهم میکند. انعطافپذیری سیمپیچ باعث میشود کاربر بتواند آن را در فضاهای محدود، اطراف کابلهای ضخیم و داخل تابلوهای برق بهراحتی قرار دهد. طراحی فلکسیبل همچنین برای اندازهگیری جریان در مسیرهایی که استفاده از کلمپ آمپرمتر استاندارد دشوار است، مزیت قابل توجهی دارد.
اندازهگیری True RMS در پاورمتر LUTRON CWF-3300
قابلیت True RMS به دستگاه اجازه میدهد مقدار مؤثر واقعی سیگنالهای AC را اندازهگیری کند. این ویژگی در مدارهایی که شکل موج کاملاً سینوسی نیست، اهمیت بیشتری پیدا میکند. به همین دلیل CWF-3300 برای بررسی سیستمهای برق صنعتی، تابلوهای توزیع، موتورها و بارهای الکتریکی مختلف کاربرد مناسبی دارد. طبق مشخصات فنی سازنده، اندازهگیریهای ولتاژ و جریان AC این دستگاه به صورت True RMS انجام میشوند.
اندازهگیری توان، ضریب توان و پارامترهای الکتریکی
CWF-3300 تنها یک آمپرمتر فلکسیبل نیست و به عنوان یک پاورمتر AC میتواند چندین پارامتر مهم مدار را اندازهگیری کند. این دستگاه توان اکتیو را با واحد W، توان ظاهری را با واحد VA و توان راکتیو را با واحد VAR نمایش میدهد. محدوده اندازهگیری توان در چند رنج از 999.9 تا 1800K برای پارامترهای W/VA/VAR در نظر گرفته شده است.
همچنین ضریب توان یا Power Factor در محدوده 0.00 تا 1.00 قابل اندازهگیری است. این قابلیت برای بررسی وضعیت بار، ارزیابی مصرف توان و تحلیل عملکرد تجهیزات الکتریکی اهمیت دارد.
کاربردهای پاورمتر فلکسیبل لوترون CWF-3300
- اندازهگیری جریان کابلها و هادیهای با قطر بالا
- اندازهگیری جریان در تابلوهای برق صنعتی و توزیع
- بررسی ولتاژ و جریان مدارهای AC
- اندازهگیری توان اکتیو، راکتیو و ظاهری تجهیزات
- بررسی ضریب توان تجهیزات الکتریکی
- تعمیر و عیبیابی سیستمهای برق صنعتی
- بازرسی و نگهداری تجهیزات الکتریکی
- اندازهگیری در مسیرهای دارای فضای محدود برای استفاده از کلمپهای معمولی
- اندازهگیری مقاومت و تست پیوستگی مدار
ایمنی و استاندارد پاورمتر LUTRON CWF-3300
CWF-3300 برای استفاده در محیطهای الکتریکی طراحی شده و در مستندات فنی سازنده، رعایت الزامات ایمنی IEC 1010 و CAT III 1000V برای این مدل ذکر شده است. با وجود سطح ایمنی مناسب، هنگام اندازهگیری مدارهای برق باید دستورالعملهای ایمنی، محدوده مجاز اندازهگیری و الزامات مربوط به تجهیزات حفاظت فردی رعایت شود.
مشخصات فنی پاورمتر AC فلکسیبل LUTRON CWF-3300
نوع دستگاه
پاورمتر AC فلکسیبل
اندازهگیری جریان AC
1 تا 3000 A AC، True RMS
دقت جریان
±(1% + 8d) در رنج 1000A و ±(1% + 10d) در رنج 3000A
اندازهگیری ولتاژ AC
10 تا 600V AC True RMS
ضریب توان PF
0.00 تا 1.00
تست پیوستگی
دارای بیزر؛ فعال شدن در مقاومت کمتر از 20Ω
طول پراب فلکسیبل
حدود 300mm
ابعاد دستگاه
290 × 135 × 27.8mm
منبع تغذیه
2 عدد باتری AAA با ولتاژ 1.5V
دمای کاری
0 تا 50 درجه سانتیگراد
رطوبت کاری
حداکثر 80 درصد RH
استاندارد ایمنی
IEC 1010 / CAT III 1000V
مشخصات فنی پاورمتر AC فلکسیبل لوترون CWF-3300
| مدل |
LUTRON CWF-3300 |
|---|
| نوع دستگاه |
پاورمتر AC فلکسیبل |
|---|
| جریان AC |
1 تا 3000A True RMS |
|---|
| ولتاژ AC |
10 تا 600V True RMS |
|---|
| توان اکتیو |
تا 1800KW |
|---|
| توان ظاهری |
تا 1800KVA |
|---|
| توان راکتیو |
تا 1800KVAR |
|---|
| ضریب توان |
0.00 تا 1.00 |
|---|
| مقاومت |
تا 20KΩ |
|---|
| نمایشگر |
LCD، 6000 کنت |
|---|
| پراب فلکسیبل |
طول حدود 300mm، قطر 8mm |
|---|
| ابعاد |
290 × 135 × 27.8mm |
|---|
| وزن |
حدود 208g بدون باتری |
|---|
| باتری |
2 × AAA، 1.5V |
|---|
| استاندارد ایمنی |
IEC 1010 / CAT III 1000V |
|---|
اقلام همراه پاورمتر LUTRON CWF-3300
- یک ست سیم تست قرمز و مشکی
- دفترچه راهنمای دستگاه
تفاوت پاورمتر فلکسیبل با کلمپ آمپرمتر معمولی
مهمترین تفاوت CWF-3300 با کلمپ آمپرمترهای معمولی، ساختار انعطافپذیر پراب جریان است. در کلمپهای سخت، اندازه دهانه و فضای اطراف هادی میتواند محدودیت ایجاد کند؛ اما پراب فلکسیبل CWF-3300 را میتوان به دور کابل یا هادی مورد نظر حلقه کرد. علاوه بر اندازهگیری جریان، این مدل امکان سنجش توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، ولتاژ، مقاومت و پیوستگی را نیز فراهم میکند و بنابراین برای کاربرانی که به یک ابزار چندمنظوره برای تحلیل مدارهای AC نیاز دارند، کاربردیتر است.
راهنمای انتخاب و خرید پاورمتر LUTRON CWF-3300
اگر برای اندازهگیری جریانهای AC بالا، بررسی توان مصرفی، اندازهگیری ضریب توان و انجام تستهای الکتریکی به یک دستگاه قابل حمل نیاز دارید، پاورمتر فلکسیبل لوترون CWF-3300 میتواند انتخاب مناسبی باشد. مهمترین نکته در انتخاب این دستگاه، توجه به محدوده جریان مورد نیاز، محدوده ولتاژ مدار، نوع هادی و شرایط نصب است. ظرفیت اندازهگیری جریان این مدل تا 3000 آمپر بوده و پراب انعطافپذیر آن برای کار در اطراف هادیهای بزرگ طراحی شده است.
برای اطلاع از قیمت پاورمتر لوترون CWF-3300، موجودی، شرایط خرید و دریافت مشاوره تخصصی درباره تجهیزات اندازهگیری برق و ابزار دقیق، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
سوالات متداول درباره پاورمتر لوترون CWF-3300
پاورمتر LUTRON CWF-3300 تا چند آمپر را اندازهگیری میکند؟
این دستگاه برای اندازهگیری جریان AC در محدوده 1 تا 3000 آمپر طراحی شده و از پراب جریان فلکسیبل استفاده میکند.
آیا CWF-3300 قابلیت اندازهگیری True RMS دارد؟
بله. اندازهگیری ولتاژ و جریان AC در این مدل به صورت True RMS انجام میشود.
پاورمتر CWF-3300 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه قابلیت اندازهگیری ولتاژ AC، جریان AC، توان اکتیو، توان ظاهری، توان راکتیو، ضریب توان، مقاومت و تست پیوستگی را دارد.
حداکثر ولتاژ قابل اندازهگیری با CWF-3300 چقدر است؟
محدوده اندازهگیری ولتاژ AC این مدل از 10 تا 600 ولت است.
توان اکتیو در CWF-3300 تا چه مقداری اندازهگیری میشود؟
محدوده اندازهگیری توان اکتیو این مدل تا 1800 کیلووات است. توان ظاهری و توان راکتیو نیز تا 1800 کیلوولتآمپر و 1800 کیلووار قابل اندازهگیری هستند.
پراب فلکسیبل CWF-3300 چه مزیتی دارد؟
پراب انعطافپذیر امکان اندازهگیری جریان در اطراف کابلها و هادیهای بزرگ یا مکانهایی را فراهم میکند که استفاده از کلمپهای سخت معمولی دشوار است.
آیا CWF-3300 ضریب توان را اندازهگیری میکند؟
بله. ضریب توان PF در محدوده 0.00 تا 1.00 با رزولوشن 0.01 توسط این دستگاه اندازهگیری میشود.
منبع تغذیه پاورمتر LUTRON CWF-3300 چیست؟
این دستگاه با دو عدد باتری AAA یا UM-4 با ولتاژ 1.5 ولت کار میکند و برای افزایش عمر باتری به قابلیت خاموشی خودکار نیز مجهز است.
آیا CWF-3300 برای اندازهگیری جریان در تابلو برق مناسب است؟
بله. طراحی فلکسیبل پراب، محدوده جریان تا 3000 آمپر و قابلیت اندازهگیری چندین پارامتر الکتریکی باعث شده این مدل برای عیبیابی، سرویس و بررسی تابلوهای برق و سیستمهای توزیع AC گزینه مناسبی باشد؛ البته انتخاب نهایی باید بر اساس سطح ولتاژ و شرایط ایمنی محل اندازهگیری انجام شود.
توجه: اعداد و مشخصات فنی این متن بر اساس مستندات فنی مدل CWF-3300 بررسی و یکسانسازی شدهاند. در برخی منابع قدیمی طول پراب 280 میلیمتر ذکر شده است، در حالی که دیتاشیت فنی سازنده طول پراب را 300 میلیمتر اعلام میکند؛ بنابراین برای مشخصات نهایی، دیتاشیت سازنده ملاک قرار گرفته است.
