میلیاهممتر دیجیتال گودویل GW INSTEK مدل GOM-805 | تستر مقاومت پایین با رزولوشن 0.1 میکرواهم
میلیاهممتر دیجیتال گودویل GW INSTEK مدل GOM-805 یک دستگاه رومیزی حرفهای و دقیق برای اندازهگیری مقاومتهای پایین و بسیار پایین است که برای کاربردهای آزمایشگاهی، صنعتی، کنترل کیفیت، تست قطعات و اندازهگیری مقاومت اتصالات الکتریکی طراحی شده است. این دستگاه با روش اندازهگیری چهار سیمه Kelvin 4-Wire، جریان تست حداکثر 1 آمپر و رزولوشن تا 0.1µΩ امکان اندازهگیری دقیق مقاومت را فراهم میکند.
گودویل GOM-805 دارای نمایشگر رنگی TFT LCD با اندازه 3.5 اینچ و وضوح 320×240 پیکسل است و مقدار اندازهگیری را با حداکثر 50000 شمارش نمایش میدهد. سرعت اندازهگیری دستگاه در حالت سریع به 60 قرائت در ثانیه میرسد و بدون کاهش تعداد ارقام نمایشگر، امکان انجام اندازهگیریهای سریع را فراهم میکند.
میلیاهممتر GW INSTEK GOM-805 چیست؟
GOM-805 یک DC Milli-Ohm Meter یا میلیاهممتر رومیزی است که برای اندازهگیری مقاومت قطعات و اتصالاتی طراحی شده که مقاومت آنها بسیار کمتر از محدوده کاربردی اهممترهای عمومی است. این دستگاه میتواند مقاومت را از محدوده میلیاهم تا مگااهم اندازهگیری کند و برای اندازهگیری مقاومت کنتاکتها، سوئیچها، رلهها، کانکتورها، سیمها، کابلها، PCB و سایر قطعات الکتریکی مناسب است.
استفاده از روش چهار سیمه باعث میشود مقاومت سیمهای رابط و مقاومت تماس تا حد زیادی از فرآیند اندازهگیری جدا شود و نتیجه به مقاومت واقعی قطعه تحت آزمایش نزدیکتر باشد. این ویژگی در اندازهگیری مقاومتهای بسیار پایین اهمیت ویژهای دارد.
ویژگیهای اصلی میلیاهممتر GW INSTEK GOM-805
- طراحی رومیزی و حرفهای برای اندازهگیری مقاومت پایین
- روش اندازهگیری چهار سیمه Kelvin 4-Wire
- حداقل رزولوشن 0.1 میکرواهم
- حداکثر جریان تست 1 آمپر
- محدوده اندازهگیری از 5mΩ تا 5MΩ
- دقت پایه تا ±0.05%
- نمایشگر رنگی TFT LCD با اندازه 3.5 اینچ
- رزولوشن نمایشگر 320×240 پیکسل
- نمایش 50000 Count
- سرعت اندازهگیری 10 یا 60 قرائت در ثانیه
- حالت Dry Circuit مخصوص اندازهگیری مقاومت کنتاکت
- حالتهای Drive شامل DC+، DC-، Pulsed، PWM و Zero
- اندازهگیری دما با پراب مناسب
- جبران دمایی مقاومت
- تبدیل مقدار مقاومت بر اساس دما
- قابلیت Average برای میانگینگیری از چند اندازهگیری
- توابع ABS، REL و درصد
- قابلیت Compare برای آزمون Pass/Fail
- قابلیت Binning برای دستهبندی نتایج
- تأخیر قابل تنظیم برای اندازهگیری
- ذخیره 20 مجموعه تنظیمات دستگاه
- رابط USB و RS-232C
- رابط Handler، Scan و EXT I/O
- پشتیبانی از GPIB
- امکان کنترل و دریافت اطلاعات از کامپیوتر
مشخصات فنی میلیاهممتر دیجیتال GW INSTEK مدل GOM-805
| مشخصه | مشخصات فنی |
|---|
| برند |
GW INSTEK |
| مدل |
GOM-805 |
| نوع دستگاه |
میلیاهممتر دیجیتال رومیزی DC |
| روش اندازهگیری |
چهار سیمه Kelvin 4-Wire |
| محدوده اندازهگیری مقاومت |
5mΩ / 50mΩ / 500mΩ / 5Ω / 50Ω / 500Ω / 5kΩ / 50kΩ / 500kΩ / 5MΩ |
| حداقل رزولوشن |
0.1µΩ |
| حداکثر جریان تست |
1A |
| رزولوشن در جریان 1A |
0.1µΩ |
| دقت در رنج 5mΩ |
±(0.1% خوانش + 0.2% رنج) |
| دقت در رنجهای اصلی |
تا ±(0.05% خوانش + 0.02% رنج) |
| دقت رنجهای بالاتر |
مطابق رنج و جریان تست انتخابشده |
| نمایشگر |
TFT LCD رنگی 3.5 اینچ، 320×240 پیکسل |
| تعداد شمارش نمایشگر |
50000 Count |
| سرعت اندازهگیری |
10 یا 60 قرائت در ثانیه |
| حالتهای Drive |
DC+ / DC- / Pulsed / PWM / Zero / Standby |
| Dry Circuit |
دارد |
| اندازهگیری دما |
دارد |
| جبران دمایی |
دارد |
| توابع محاسباتی |
ABS، REL، درصد، TC، Average، Delay |
| Compare |
دارد |
| Binning |
دارد |
| حافظه داخلی |
20 مجموعه تنظیمات |
| رابط USB |
دارد |
| رابط RS-232C |
دارد |
| رابط Handler / Scan / EXT I/O |
دارد |
| رابط GPIB |
اختیاری |
| منبع تغذیه |
100 تا 240 ولت AC، فرکانس 50/60 هرتز |
| توان مصرفی |
حداکثر حدود 25VA |
| ابعاد |
223 × 102 × 283 میلیمتر |
| وزن |
حدود 3 کیلوگرم |
| پراب استاندارد |
GTL-308 چهار سیمه |
اندازهگیری مقاومت بسیار پایین با GOM-805
مهمترین کاربرد GW INSTEK GOM-805 اندازهگیری مقاومتهای بسیار پایین است. دستگاه در پایینترین محدوده از رزولوشن 0.1µΩ برخوردار است و میتواند برای اندازهگیری مقاومت کنتاکتها، رلهها، کلیدها، اتصالات، باسبارها، کابلها و قطعات الکترونیکی مورد استفاده قرار گیرد.
در این سطح از مقاومت، حتی مقاومت سیمهای تست و محل اتصال پراب میتواند نسبت به مقدار واقعی قطعه قابل توجه باشد. به همین دلیل استفاده از روش چهار سیمه Kelvin اهمیت زیادی دارد.
روش چهار سیمه Kelvin 4-Wire
در روش Kelvin 4-Wire دو مسیر برای عبور جریان تست و دو مسیر برای اندازهگیری ولتاژ استفاده میشود. به این ترتیب دستگاه میتواند افت ولتاژ دو سر قطعه را بدون وابستگی مستقیم به افت ولتاژ روی سیمهای جریان اندازهگیری کند.
این روش یکی از مهمترین دلایل مناسب بودن GOM-805 برای اندازهگیری مقاومتهای میلیاهم و میکرواهم است و باعث میشود نتایج در مقایسه با روشهای دو سیمه دقت بیشتری داشته باشند.
حالت Dry Circuit در GOM-805
یکی از ویژگیهای اختصاصی GOM-805 حالت Dry Circuit است. در این حالت ولتاژ مدار باز کمتر از 20 میلیولت نگه داشته میشود و برای اندازهگیری مقاومت کنتاکتها و نقاط اتصال حساس کاربرد دارد.
این قابلیت کمک میکند در آزمایش کنتاکتها، اثر ایجاد تغییرات ناخواسته روی سطح تماس کاهش یابد و شرایط آزمون به نیازهای اندازهگیری مقاومت تماس نزدیکتر شود.
حالتهای مختلف Drive و تست مقاومت
GOM-805 علاوه بر حالت DC+ از حالتهای DC-، Pulsed و PWM نیز پشتیبانی میکند. وجود چند حالت تحریک، امکان انتخاب روش مناسب برای مواد و قطعات مختلف را فراهم میکند و در برخی کاربردها به کاهش اثرات ناخواسته مانند EMF حرارتی کمک میکند.
حالت Zero نیز برای تنظیم نقطه صفر در شرایط مناسب اندازهگیری استفاده میشود و حالت Standby برای قرار دادن دستگاه در وضعیت آمادهبهکار در دسترس است.
جریان تست حداکثر 1 آمپر
GOM-805 میتواند برای اندازهگیری مقاومت پایین از جریان تست حداکثر 1 آمپر استفاده کند. افزایش جریان تست در محدودههای پایین میتواند افت ولتاژ قابل اندازهگیریتری در مقاومت تحت آزمایش ایجاد کند و در نتیجه امکان اندازهگیری با رزولوشن بالاتر را فراهم سازد.
جریان تست دستگاه با توجه به رنج انتخابشده تغییر میکند و برای هر رنج مقاومت، جریان و دقت متناسب با مشخصات همان رنج مورد استفاده قرار میگیرد.
دقت و رزولوشن میلیاهممتر GOM-805
دقت دستگاه بسته به رنج و جریان تست متفاوت است. در برخی محدودهها دقت به ±(0.05% خوانش + 0.008% رنج) میرسد و در رنجهای پایین با جریان تست مناسب، رزولوشن تا 0.1µΩ در دسترس است.
بنابراین هنگام انتخاب رنج، تنها به تعداد ارقام نمایشگر توجه نکنید؛ بلکه رنج مقاومت، جریان تست و دقت مشخصشده برای همان محدوده را نیز باید در نظر گرفت.
سرعت اندازهگیری 10 یا 60 قرائت در ثانیه
GOM-805 دارای دو سرعت اندازهگیری Slow و Fast است. در حالت Slow سرعت اندازهگیری 10 قرائت در ثانیه و در حالت Fast سرعت به 60 قرائت در ثانیه میرسد.
یکی از نقاط قوت این سری آن است که با تغییر سرعت اندازهگیری، تعداد ارقام نمایشگر کاهش پیدا نمیکند و دستگاه میتواند با سرعت بالا نیز اطلاعات اندازهگیری را با وضوح نمایش مناسب ارائه کند.
نمایشگر رنگی TFT با 50000 Count
نمایشگر رنگی 3.5 اینچی TFT LCD با وضوح 320×240 پیکسل، نتیجه مقاومت و اطلاعات مرتبط با تنظیمات تست را بهصورت واضح نمایش میدهد. تعداد شمارش نمایشگر نیز 50000 Count است.
نمایش اطلاعات تنظیمات در کنار نتیجه اندازهگیری باعث میشود کاربر بتواند وضعیت تست، رنج، مقدار مقاومت و سایر پارامترهای انتخابشده را همزمان مشاهده کند.
اندازهگیری و جبران دمای مقاومت
مقاومت بسیاری از هادیها و قطعات با تغییر دما تغییر میکند. GOM-805 امکان اندازهگیری دما، جبران دمایی و تبدیل مقاومت بر اساس دما را فراهم میکند.
با استفاده از پراب دمای مناسب، دمای قطعه یا محیط قابل اندازهگیری است و دستگاه میتواند مقدار مقاومت را نسبت به شرایط دمایی موردنظر تصحیح کند. این ویژگی بهویژه در کاربردهای کنترل کیفیت و اندازهگیری دقیق قطعات مفید است.
قابلیت Compare و Binning
برای کاربردهای تولیدی و کنترل کیفیت، GOM-805 دارای عملکرد Compare است. با تعیین حدود قابل قبول میتوان نتیجه اندازهگیری را برای آزمونهای PASS/FAIL ارزیابی کرد.
قابلیت Binning نیز امکان دستهبندی قطعات بر اساس بازه مقاومت را فراهم میکند و میتواند برای خطوط تولید و سیستمهای مرتبسازی قطعات مفید باشد.
حافظه 20 مجموعه تنظیمات
GOM-805 میتواند حداکثر 20 مجموعه تنظیمات پنل را ذخیره کند. این ویژگی در محیطهایی که چند تست یا چند نوع قطعه بهصورت تکراری اندازهگیری میشوند، باعث کاهش زمان تنظیم مجدد دستگاه میشود.

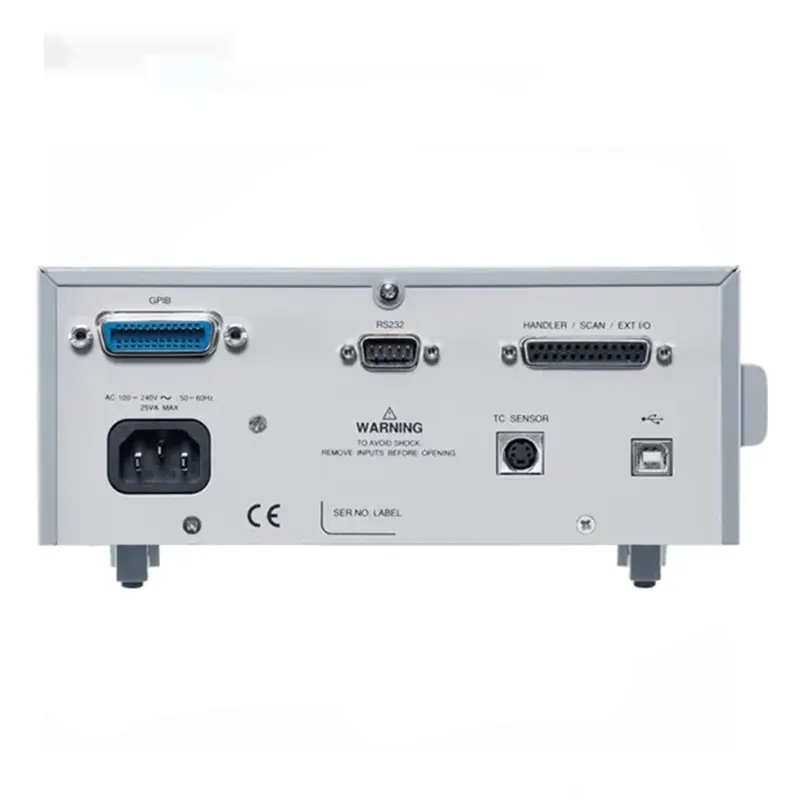

اتصال GOM-805 به کامپیوتر و سیستمهای اتوماسیون
این دستگاه دارای رابطهای USB، RS-232C، Handler، Scan و EXT I/O است و رابط GPIB نیز بهعنوان گزینه قابل پشتیبانی است. این امکانات امکان کنترل از راه دور، دریافت نتایج، اجرای آزمونهای خودکار و اتصال دستگاه به سیستمهای کنترل کیفیت را فراهم میکنند.
رابط Handler برای ارتباط با تجهیزات خارجی، رابط Scan برای کاربردهای اسکن و رابط EXT I/O برای کنترل خارجی دستگاه قابل استفاده است. این امکانات GOM-805 را از یک میلیاهممتر ساده فراتر برده و آن را برای سیستمهای تست نیمهخودکار و خودکار مناسب میکند.
کاربردهای میلیاهممتر GW INSTEK GOM-805
- اندازهگیری مقاومت کنتاکت کلیدها
- اندازهگیری مقاومت رلهها
- تست مقاومت کانکتورها و اتصالات
- کنترل مقاومت کابلها
- اندازهگیری مقاومت مسیرهای PCB
- تست قطعات الکتریکی و الکترونیکی
- کنترل کیفیت قطعات تولیدی
- اندازهگیری مقاومت باسبارها
- بررسی مقاومت اتصالات برق
- آزمایشگاههای برق و الکترونیک
- خطوط تولید و سیستمهای تست اتوماتیک
- آزمایشهای تحقیقاتی و مهندسی
- اندازهگیری مقاومت تماس در قطعات مکانیکی و الکتریکی
مزایای میلیاهممتر دیجیتال GW INSTEK GOM-805
- رزولوشن بسیار بالا تا 0.1µΩ
- دقت اندازهگیری تا 0.05%
- جریان تست حداکثر 1 آمپر
- روش چهار سیمه Kelvin
- نمایشگر رنگی 3.5 اینچی
- نمایش 50000 Count
- سرعت اندازهگیری تا 60 قرائت در ثانیه
- حالت Dry Circuit
- چند حالت Drive برای کاربردهای مختلف
- جبران دمایی و تبدیل مقاومت بر اساس دما
- Compare و Binning برای کنترل کیفیت
- ذخیره 20 مجموعه تنظیمات
- USB و RS-232C
- Handler، Scan و EXT I/O
- پشتیبانی از GPIB
نحوه استفاده از میلیاهممتر GOM-805
- دستگاه را روی سطح مناسب قرار داده و برق آن را وصل کنید.
- کابل تست چهار سیمه را به ورودیهای مربوط به جریان و ولتاژ متصل کنید.
- برای مقاومتهای پایین، اتصال Kelvin را بهصورت صحیح و محکم انجام دهید.
- رنج مقاومت مناسب را انتخاب کنید یا از حالت Auto Range استفاده کنید.
- در صورت نیاز جریان تست را انتخاب کنید.
- در کاربردهای مقاومت تماس، حالت Dry Circuit را فعال کنید.
- در صورت نیاز جبران دمایی یا حالت Zero را تنظیم کنید.
- تست را آغاز کرده و مقدار مقاومت را از نمایشگر مشاهده کنید.
- برای آزمونهای تولیدی میتوانید حدود Compare و Binning را تنظیم کنید.
- در پایان، در صورت نیاز تنظیمات موردنظر را در حافظه دستگاه ذخیره کنید.
نکات مهم هنگام اندازهگیری مقاومتهای بسیار پایین
- اتصال چهار سیمه باید مطابق دستورالعمل دستگاه انجام شود.
- سطوح اتصال پراب و قطعه باید تمیز و مناسب باشند.
- در مقاومتهای بسیار پایین، مقاومت تماس میتواند روی نتیجه اثرگذار باشد.
- برای اندازهگیریهای مقایسهای شرایط دمایی قطعه ثابت یا قابل کنترل باشد.
- جریان تست مناسب با قطعه و محدوده مقاومت انتخاب شود.
- در هنگام استفاده از جریان تست بالا، اتصالات و سیمهای تست باید ظرفیت مناسب داشته باشند.
- در کاربردهای Dry Circuit از روش آزمون مناسب برای کنتاکت استفاده کنید.
- برای اتوماسیون، تنظیمات رابط ارتباطی و فرمانهای کنترلی باید با سیستم خارجی هماهنگ شوند.
تفاوت GOM-805 با اهممترهای معمولی
اهممترهای عمومی برای اندازهگیری مقاومتهای معمولی طراحی شدهاند، اما GOM-805 یک میلیاهممتر تخصصی برای مقاومتهای پایین و بسیار پایین است. روش Kelvin چهار سیمه، جریان تست تا 1 آمپر، رزولوشن 0.1µΩ، حالت Dry Circuit، سرعت 60 قرائت در ثانیه، جبران دمایی و رابطهای متعدد، این مدل را برای محیطهای صنعتی و آزمایشگاهی حرفهای مناسبتر میکند.
خرید میلیاهممتر GW INSTEK GOM-805 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. میلیاهممتر دیجیتال GW INSTEK GOM-805 برای مهندسان برق و الکترونیک، آزمایشگاههای کنترل کیفیت، مراکز تحقیقاتی، خطوط تولید و کاربرانی مناسب است که به اندازهگیری دقیق مقاومتهای بسیار پایین با امکان اتوماسیون و ثبت نتایج نیاز دارند.
سوالات متداول میلیاهممتر GW INSTEK GOM-805
میلیاهممتر GW INSTEK GOM-805 برای چه کاربردی مناسب است؟
این دستگاه برای اندازهگیری مقاومتهای پایین و بسیار پایین مانند مقاومت کنتاکتها، رلهها، سوئیچها، کانکتورها، کابلها و مسیرهای PCB طراحی شده است.
حداقل رزولوشن GOM-805 چقدر است؟
حداقل رزولوشن دستگاه 0.1 میکرواهم است.
حداکثر جریان تست GOM-805 چقدر است؟
حداکثر جریان تست دستگاه 1 آمپر است.
آیا GOM-805 از روش چهار سیمه استفاده میکند؟
بله. دستگاه از روش چهار سیمه Kelvin برای اندازهگیری مقاومت استفاده میکند.
حالت Dry Circuit در GOM-805 چیست؟
Dry Circuit حالت اختصاصی GOM-805 برای اندازهگیری مقاومت کنتاکت است که ولتاژ مدار باز آن کمتر از 20 میلیولت نگه داشته میشود.
سرعت اندازهگیری GOM-805 چقدر است؟
دستگاه دارای دو سرعت 10 و 60 قرائت در ثانیه است.
آیا GOM-805 قابلیت اندازهگیری و جبران دما دارد؟
بله. دستگاه قابلیت اندازهگیری دما، جبران دمایی و تبدیل مقدار مقاومت بر اساس دما را دارد.
آیا GOM-805 برای کنترل کیفیت و خط تولید مناسب است؟
بله. قابلیت Compare، Binning، سرعت 60 قرائت در ثانیه و رابطهای Handler، Scan و EXT I/O این دستگاه را برای کاربردهای کنترل کیفیت و اتوماسیون مناسب میکند.
GOM-805 به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابط USB و RS-232C است و از Handler، Scan، EXT I/O و GPIB نیز پشتیبانی میکند.
حافظه GOM-805 چند تنظیم را ذخیره میکند؟
حافظه داخلی دستگاه امکان ذخیره 20 مجموعه تنظیمات پنل را فراهم میکند.
جمعبندی میلیاهممتر دیجیتال GW INSTEK GOM-805
میلیاهممتر دیجیتال گودویل GW INSTEK مدل GOM-805 یک تستر حرفهای مقاومت پایین است که با روش چهار سیمه Kelvin، رزولوشن تا 0.1µΩ، جریان تست 1 آمپر، دقت تا 0.05%، نمایشگر رنگی 3.5 اینچی، سرعت اندازهگیری 60 قرائت در ثانیه، Dry Circuit، حالتهای مختلف Drive، جبران دمایی، Compare، Binning و رابطهای USB و RS-232C، برای اندازهگیری دقیق مقاومت کنتاکتها، رلهها، کانکتورها، کابلها، PCB و سایر قطعات کممقاومت در محیطهای آزمایشگاهی و صنعتی گزینهای تخصصی محسوب میشود.
