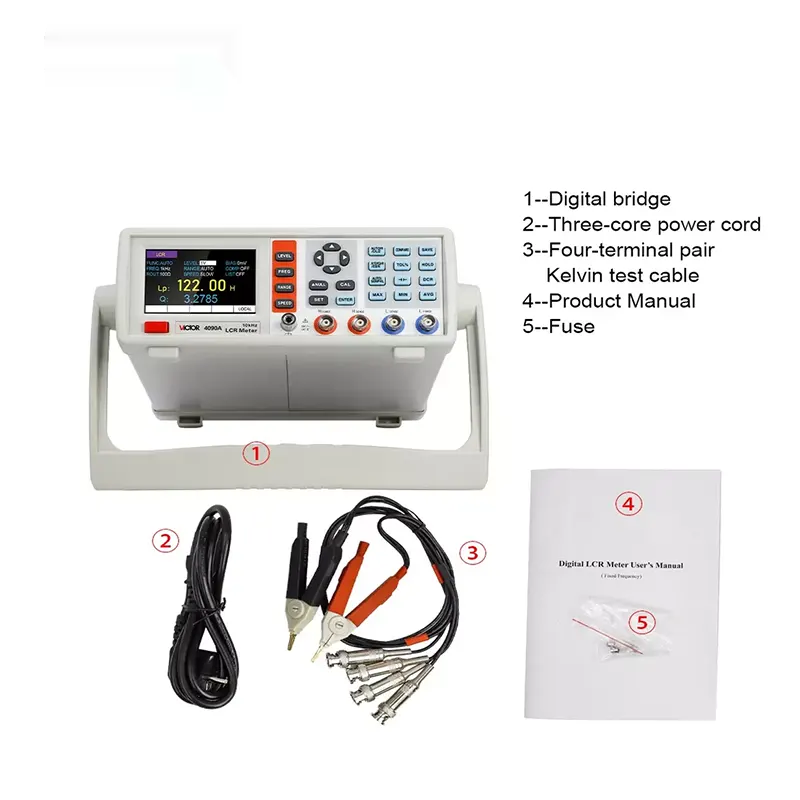

LCR متر رومیزی ویکتور مدل VICTOR VC4090A
ال سی آر متر دیجیتال ویکتور مدل VICTOR VC4090A یک دستگاه حرفهای و دقیق برای اندازهگیری پارامترهای الکتریکی قطعات غیرفعال مانند مقاومت، خازن و سلف است. این LCR متر رومیزی با دقت پایه 0.2 درصد، نمایشگر رنگی TFT، فرکانسهای تست متنوع و قابلیت اندازهگیری پارامترهای اصلی و ثانویه، گزینهای مناسب برای آزمایشگاههای الکترونیک، واحدهای تعمیر و نگهداری، کنترل کیفیت و طراحی و تست مدارهای الکترونیکی محسوب میشود.
مدل VICTOR VC4090A امکان انتخاب فرکانس تست از 100 هرتز تا 10 کیلوهرتز را فراهم میکند و کاربر میتواند متناسب با نوع قطعه و کاربرد موردنظر، سطح سیگنال تست را نیز انتخاب کند. این دستگاه علاوه بر اندازهگیری L، C و R، قابلیت اندازهگیری امپدانس، راکتانس، ضریب کیفیت، ضریب اتلاف، زاویه فاز، ESR و مقاومت DC یا DCR را نیز دارد.
ویژگیهای LCR متر ویکتور VICTOR VC4090A
- دقت پایه اندازهگیری تا ±0.2 درصد
- فرکانسهای تست از 100 هرتز تا 10 کیلوهرتز
- دارای 10 فرکانس تست قابل انتخاب
- اندازهگیری مقاومت، خازن، سلف و امپدانس
- اندازهگیری پارامترهای X، D، Q، θ و ESR
- پشتیبانی از اندازهگیری مقاومت DC یا DCR
- دارای حالت اندازهگیری اتوماتیک و انتخاب خودکار رنج

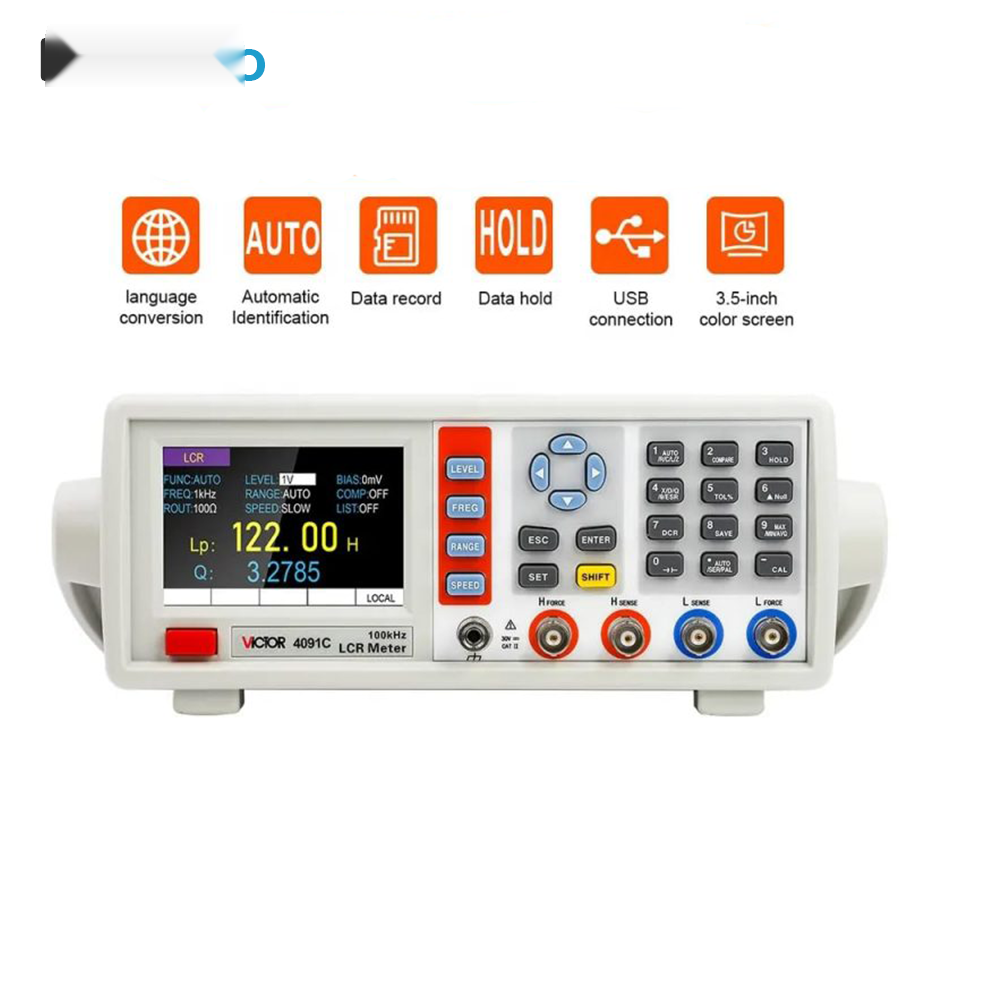

- نمایشگر رنگی TFT با اندازه 3.5 اینچ
- نمایش همزمان پارامتر اصلی و پارامتر ثانویه
- دارای سرعت اندازهگیری سریع، متوسط و آهسته
- قابلیت تنظیم بایاس DC از صفر تا 1500 میلیولت
- دارای 6 سطح ولتاژ تست قابل انتخاب از 0.1 تا 2 ولت
- قابلیت کالیبراسیون مدار باز و اتصال کوتاه
- قابلیت غربالگری و دستهبندی قطعات بر اساس محدوده تعیینشده
- پشتیبانی از ارتباط USB و RS-232
- مناسب برای تست و کنترل کیفیت قطعات الکترونیکی
- طراحی رومیزی مناسب استفاده مداوم در آزمایشگاه و محیطهای صنعتی
اندازهگیری دقیق قطعات الکترونیکی
یکی از مهمترین مزایای LCR متر VICTOR VC4090A امکان اندازهگیری چندین پارامتر الکتریکی در یک دستگاه است. پارامترهای اصلی شامل L، C، R و Z بوده و پارامترهای ثانویه مانند X، D، Q، زاویه فاز و ESR نیز قابل مشاهده هستند. این قابلیت به کاربر اجازه میدهد رفتار واقعی قطعاتی مانند خازنها، سلفها، مقاومتها و سایر اجزای پسیو را با جزئیات بیشتری بررسی کند.
فرکانس و سطح سیگنال تست
در LCR متر ویکتور VC4090A فرکانس تست در چندین نقطه قابل انتخاب است. فرکانسهای 100، 120، 200، 400، 800 هرتز، 1، 2، 4، 8 و 10 کیلوهرتز در اختیار کاربر قرار دارند. همچنین سطح سیگنال تست در 6 مقدار 0.1، 0.3، 0.6، 1، 1.5 و 2 ولت قابل تنظیم است. انتخاب فرکانس و سطح تست مناسب، امکان بررسی دقیقتر رفتار قطعات در شرایط مختلف را فراهم میکند.
کالیبراسیون مدار باز و اتصال کوتاه
برای افزایش دقت اندازهگیری، دستگاه از کالیبراسیون Open و Short پشتیبانی میکند. انجام کالیبراسیون مناسب میتواند اثرات ناشی از اتصالات، کابلها و تجهیزات تست را کاهش داده و دقت اندازهگیری قطعات را بهبود دهد؛ بهخصوص هنگام اندازهگیری قطعات با مقادیر بسیار پایین یا بسیار بالا.
قابلیت غربالگری و دستهبندی قطعات
یکی از قابلیتهای کاربردی VICTOR VC4090A، عملکرد غربالگری یا Sorting است. کاربر میتواند محدوده مجاز اندازهگیری را مشخص کرده و قطعات را بر اساس مقدار اندازهگیریشده دستهبندی کند. این قابلیت برای کنترل کیفیت، بررسی تعداد زیادی قطعه و خطوط تولید تجهیزات الکترونیکی کاربرد دارد.
ارتباط با کامپیوتر و کنترل از راه دور
LCR متر رومیزی VICTOR VC4090A به رابطهای USB و RS-232 مجهز است و امکان اتصال دستگاه به سیستمهای کامپیوتری و تجهیزات کنترلی را فراهم میکند. این قابلیت برای ثبت اطلاعات اندازهگیری، کنترل دستگاه و استفاده در سیستمهای تست خودکار و آزمایشگاهی مفید است.
کاربردهای LCR متر VICTOR VC4090A
- تست و اندازهگیری مقاومت، خازن و سلف
- کنترل کیفیت قطعات الکترونیکی
- آزمایشگاههای تحقیقاتی و الکترونیک
- تعمیر و عیبیابی بردهای الکترونیکی
- بررسی ESR خازنها
- اندازهگیری DCR سلفها و سایر قطعات
- تست قطعات در فرآیند تولید
- طراحی و توسعه مدارهای الکترونیکی
- استفاده در مراکز آموزشی و دانشگاهی
مشخصات فنی LCR متر رومیزی VICTOR VC4090A
| مشخصات | مقدار |
|---|
| مدل |
VICTOR VC4090A |
| نوع دستگاه |
LCR متر رومیزی دیجیتال |
| پارامترهای اصلی |
L، C، R، Z |
| پارامترهای ثانویه |
X، D، Q، θ، ESR |
| فرکانسهای تست |
100Hz، 120Hz، 200Hz، 400Hz، 800Hz، 1kHz، 2kHz، 4kHz، 8kHz، 10kHz |
| سطح سیگنال تست |
0.1V، 0.3V، 0.6V، 1V، 1.5V، 2V |
| دقت پایه |
±0.2% |
| سرعت اندازهگیری |
2، 4 و 8 بار در ثانیه |
| بایاس DC |
0 تا 1500mV با گام 1mV |
| کالیبراسیون |
Open و Short |
| اندازهگیری DCR |
دارد |
| مدار معادل |
سری و موازی |
| نمایشگر |
TFT رنگی 3.5 اینچ |
| نمایش ارقام |
5 رقمی برای پارامتر اصلی و ثانویه |
| رابط ارتباطی |
USB و RS-232 |
| منبع تغذیه |
AC 110 تا 220V، فرکانس 45 تا 65Hz |

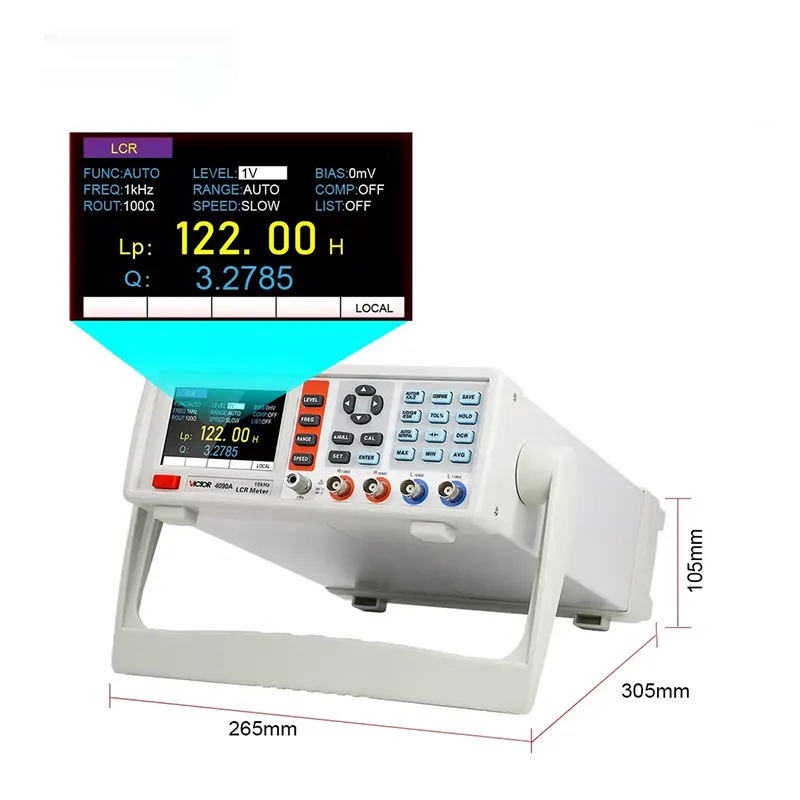

| ابعاد |
265 × 305 × 105 میلیمتر |
| وزن |
حدود 3.5 کیلوگرم |
جمعبندی
LCR متر ویکتور مدل VICTOR VC4090A یک LCR متر رومیزی حرفهای برای اندازهگیری و تحلیل پارامترهای قطعات الکترونیکی است. دقت پایه 0.2 درصد، فرکانسهای تست متنوع، سطوح مختلف سیگنال، اندازهگیری LCR، امپدانس، ESR، DCR، ضریب کیفیت و ضریب اتلاف، در کنار قابلیت کالیبراسیون و ارتباط USB و RS-232، این دستگاه را به گزینهای کاربردی برای آزمایشگاه، تعمیرات تخصصی، تحقیق و توسعه و کنترل کیفیت تبدیل کرده است.
سوالات متداول
LCR متر VICTOR VC4090A چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی L، C، R و Z و پارامترهای ثانویه X، D، Q، زاویه فاز و ESR را اندازهگیری میکند و امکان اندازهگیری مقاومت DC یا DCR نیز دارد.
حداکثر فرکانس تست VICTOR VC4090A چقدر است؟
حداکثر فرکانس تست این مدل 10 کیلوهرتز است و فرکانسهای مختلف از 100 هرتز تا 10 کیلوهرتز قابل انتخاب هستند.
آیا LCR متر ویکتور VC4090A قابلیت کالیبراسیون دارد؟
بله، دستگاه از کالیبراسیون مدار باز و اتصال کوتاه یا Open/Short پشتیبانی میکند.
آیا امکان اتصال VICTOR VC4090A به کامپیوتر وجود دارد؟
بله، این LCR متر دارای رابطهای USB و RS-232 است و میتوان از آن برای ارتباط با سیستمهای کامپیوتری و تجهیزات تست استفاده کرد.
LCR متر VC4090A برای چه کاربردهایی مناسب است؟
این دستگاه برای آزمایشگاههای الکترونیک، کنترل کیفیت، تعمیر و عیبیابی برد، تست قطعات، تحقیق و توسعه و بررسی مشخصات مقاومتها، خازنها و سلفها مناسب است.
