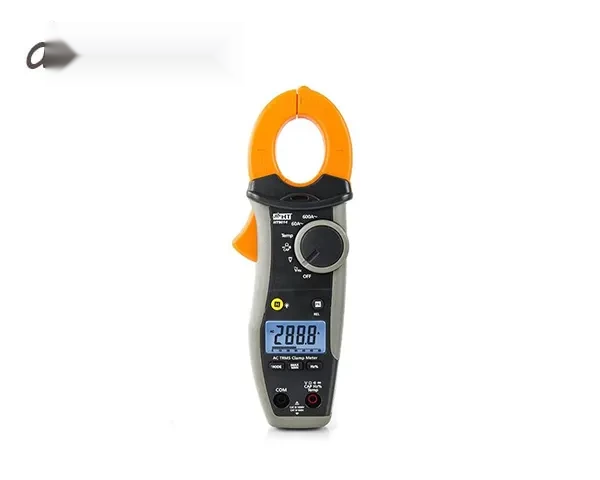

معرفی کلمپ آمپرمتر دیجیتال HT9014
کلمپ آمپرمتر دیجیتال HT9014 یکی از کلمپمترهای حرفهای شرکت HT Instruments ایتالیا است که برای اندازهگیری دقیق جریان AC، ولتاژ AC/DC و مجموعهای از پارامترهای الکتریکی طراحی شده است. مهمترین ویژگی این مدل، بهرهمندی از فناوری True RMS است که امکان اندازهگیری مؤثر سیگنالهای AC را در مدارهایی با شکل موج غیرسینوسی و اعوجاجیافته فراهم میکند.
مدل HT9014 قابلیت اندازهگیری جریان متناوب تا 600 آمپر را بهصورت کلمپی دارد و برای اندازهگیری ولتاژ AC و DC نیز تا 1000 ولت طراحی شده است. به همین دلیل این دستگاه برای عیبیابی تابلوهای برق، تعمیر و نگهداری تجهیزات صنعتی، تأسیسات الکتریکی، موتورهای الکتریکی و بررسی مدارهای قدرت گزینهای کاربردی محسوب میشود. مشخصات رسمی دستگاه، رده ایمنی CAT IV 600V و CAT III 1000V را مطابق استاندارد IEC/EN 61010-1 اعلام میکند.
نمایشگر LCD دارای نور پسزمینه با ظرفیت نمایش حداکثر 6000 شمارش و بارگراف آنالوگ است و به کاربر کمک میکند مقادیر اندازهگیریشده را در محیطهای کمنور نیز با وضوح مناسب مشاهده کند. همچنین قابلیت انتخاب خودکار رنج، نگهداشتن مقدار اندازهگیریشده، نمایش مقادیر MAX/MIN، اندازهگیری نسبی و قابلیت PEAK از امکانات کاربردی این کلمپ آمپرمتر حرفهای هستند.
مزایای کلمپ آمپرمتر HT9014
- اندازهگیری جریان AC تا 600A: اندازهگیری جریان متناوب بدون نیاز به قطع مدار و با استفاده از فک کلمپی.
- فناوری True RMS: مناسب برای اندازهگیری دقیقتر سیگنالهای AC با شکل موج غیرسینوسی.
- اندازهگیری ولتاژ AC/DC تا 1000V: مناسب برای بررسی و عیبیابی مدارهای الکتریکی و صنعتی.
- اندازهگیری مقاومت و تست پیوستگی: همراه با بیزر برای تشخیص سریع اتصال الکتریکی.
- تست دیود: مناسب برای بررسی وضعیت دیودها و قطعات نیمههادی.
- اندازهگیری ظرفیت خازن: با رنج اندازهگیری تا 4000µF.
- اندازهگیری فرکانس: امکان اندازهگیری فرکانس با پراب و همچنین با فک کلمپ.
- اندازهگیری Duty Cycle: برای بررسی درصد سیکل کاری سیگنال.
- اندازهگیری دما: با استفاده از پراب ترموکوپل نوع K در محدوده گسترده دمایی.
- تشخیص ولتاژ AC: دارای سنسور داخلی تشخیص ولتاژ متناوب.
- نمایشگر 6000 کانت: مجهز به LCD نورپسزمینهدار و بارگراف برای خوانایی بهتر.
- رنج اتوماتیک: انتخاب خودکار محدوده مناسب اندازهگیری برای سهولت کاربری.
- قابلیت MAX/MIN و PEAK: مناسب برای ثبت مقادیر بیشینه، کمینه و پیک سیگنال.
- قطر قابل اندازهگیری هادی تا 30 میلیمتر: مناسب برای بسیاری از کابلها و هادیهای مورد استفاده در تابلوها و تأسیسات.
- رده ایمنی بالا: CAT IV 600V و CAT III 1000V مطابق IEC/EN 61010-1.
فناوری True RMS در HT9014 چه کاربردی دارد؟
در مدارهای الکتریکی، شکل موج جریان و ولتاژ همیشه کاملاً سینوسی نیست. وجود تجهیزات الکترونیکی قدرت، درایوها، منابع تغذیه سوئیچینگ و بارهای غیرخطی میتواند باعث ایجاد اعوجاج در شکل موج شود. در چنین شرایطی، استفاده از کلمپ متر True RMS میتواند نسبت به ابزارهای اندازهگیری متوسطمقدار، تصویر دقیقتری از مقدار مؤثر سیگنال ارائه دهد. HT9014 برای اندازهگیری پارامترهای AC از روش TRMS استفاده میکند و برای کاربردهای صنعتی و عیبیابی تجهیزات الکتریکی انتخاب مناسبی است.
کاربردهای کلمپ متر HT9014
- اندازهگیری جریان AC در تابلوهای برق و مدارهای صنعتی
- عیبیابی و تعمیر تجهیزات و ماشینآلات الکتریکی
- کنترل و بررسی موتورهای الکتریکی و تجهیزات صنعتی
- اندازهگیری ولتاژ AC و DC در مدارهای مختلف
- بررسی مقاومت، دیود، خازن و پیوستگی مدار
- اندازهگیری فرکانس و Duty Cycle سیگنالها
- کنترل دمای تجهیزات با استفاده از ترموکوپل Type-K
- تعمیر و نگهداری پیشگیرانه تجهیزات الکتریکی
مشخصات فنی کلمپ آمپرمتر HT9014
نوع دستگاه
کلمپ آمپرمتر حرفهای دیجیتال
فناوری اندازهگیری
True RMS / TRMS
رنج جریان AC
60.00A و 600.0A
ولتاژ DC
0.01V تا 1000V در رنجهای اتوماتیک
ولتاژ AC TRMS
0.001V تا 1000V
ظرفیت خازن
0.01nF تا 4000µF
فرکانس با پراب
0.01Hz تا 60kHz
فرکانس با فک کلمپ
0.01Hz تا 9.999kHz
دمای Type-K
20- تا 760+ درجه سانتیگراد
حداکثر قطر هادی
30 میلیمتر
نمایشگر
LCD چهاررقمی، حداکثر 6000 کانت، بارگراف و نور پسزمینه
نرخ نمونهبرداری
2 بار در ثانیه
منبع تغذیه
یک عدد باتری 9V
خاموشی خودکار
حدود 15 دقیقه عدم استفاده
ابعاد
215 × 74 × 43 میلیمتر
وزن با باتری
حدود 285 گرم
استاندارد ایمنی
IEC/EN 61010-1
رده اندازهگیری
CAT IV 600V / CAT III 1000V
مشخصات فنی کلمپ آمپرمتر HT9014
| مدل |
HT9014 |
|---|
| جریان AC |
60.00A / 600.0A |
|---|
| ولتاژ DC |
600.0mV تا 1000V |
|---|
| ولتاژ AC TRMS |
6.000V تا 1000V |
|---|
| مقاومت |
600Ω تا 60MΩ |
|---|
| ظرفیت |
40nF تا 4000µF |
|---|
| فرکانس با پراب |
0.01Hz تا 60kHz |
|---|
| فرکانس با فک |
0.01Hz تا 9.999kHz |
|---|
| دمای Type-K |
20- تا 760+ °C |
|---|
| Duty Cycle |
0.5% تا 99.0% |
|---|
| قطر هادی قابل اندازهگیری |
حداکثر 30mm |
|---|
| نمایشگر |
LCD با حداکثر 6000 کانت، بارگراف و نور پسزمینه |
|---|
| منبع تغذیه |
1 × 9V |
|---|
| عمر باتری |
حدود 200 ساعت |
|---|
| خاموشی خودکار |
حدود 15 دقیقه |
|---|
| ابعاد |
215 × 74 × 43 میلیمتر |
|---|
| وزن |
285 گرم با باتری |
|---|
| استاندارد ایمنی |
IEC/EN 61010-1 |
|---|
| رده ایمنی |
CAT IV 600V / CAT III 1000V |
|---|
اقلام همراه HT9014
- یک جفت پراب اندازهگیری
- پراب دمای Type-K و آداپتور مربوطه
- کیف حمل
- باتری
- دفترچه راهنما
سوالات متداول درباره کلمپ آمپرمتر HT9014
آیا HT9014 قابلیت True RMS دارد؟
بله. HT9014 یک کلمپ آمپرمتر AC TRMS است و اندازهگیری پارامترهای AC آن با فناوری True RMS انجام میشود.
حداکثر جریان قابل اندازهگیری با HT9014 چقدر است؟
حداکثر جریان AC قابل اندازهگیری با کلمپ HT9014 برابر با 600 آمپر است.
آیا HT9014 ولتاژ DC را اندازهگیری میکند؟
بله. این دستگاه قابلیت اندازهگیری ولتاژ DC تا 1000 ولت را دارد.
آیا HT9014 برای اندازهگیری دما مناسب است؟
بله. با استفاده از پراب Type-K میتوان دما را در محدوده تقریبی 20- تا 760+ درجه سانتیگراد اندازهگیری کرد.
حداکثر قطر کابل قابل اندازهگیری با کلمپ HT9014 چقدر است؟
حداکثر قطر هادی قابل قرارگیری در فک دستگاه 30 میلیمتر است.
آیا این کلمپ متر قابلیت اندازهگیری خازن و فرکانس دارد؟
بله. HT9014 علاوه بر جریان و ولتاژ، قابلیت اندازهگیری ظرفیت خازن، فرکانس و Duty Cycle را نیز دارد.
رده ایمنی HT9014 چیست؟
این مدل مطابق استاندارد IEC/EN 61010-1 دارای رده اندازهگیری CAT IV 600V و CAT III 1000V است. رعایت دستورالعملهای ایمنی سازنده هنگام کار با مدارهای برق الزامی است.
تفاوت HT9014 با HT9012 چیست؟
هر دو مدل برای اندازهگیری جریان AC تا 600 آمپر طراحی شدهاند، اما HT9014 مدل حرفهایتر با فناوری TRMS، نمایشگر 6000 کانت و امکاناتی مانند ظرفیت خازن، دما، فرکانس، Duty Cycle، MAX/MIN و PEAK است.
جمعبندی و راهنمای خرید HT9014
کلمپ آمپرمتر HT9014 برای کاربرانی طراحی شده است که علاوه بر اندازهگیری جریان AC تا 600 آمپر، به امکانات یک مولتیمتر حرفهای نیز نیاز دارند. وجود True RMS، اندازهگیری ولتاژ تا 1000V، تست مقاومت و پیوستگی، دیود، خازن، فرکانس، Duty Cycle و دما، این مدل را به ابزاری چندمنظوره برای تعمیرکاران، برقکاران، تکنسینهای تأسیسات و متخصصان نگهداری تجهیزات صنعتی تبدیل میکند.
برای بررسی قیمت کلمپ آمپرمتر HT9014، شرایط خرید، موجودی و دریافت اطلاعات تکمیلی میتوانید با کارشناسان کالیبکس در ارتباط باشید. هنگام انتخاب کلمپ آمپرمتر، علاوه بر رنج جریان، به فناوری True RMS، رده ایمنی، قطر دهانه کلمپ و پارامترهای مورد نیاز خود توجه کنید تا دستگاه متناسب با کاربرد انتخاب شود.
