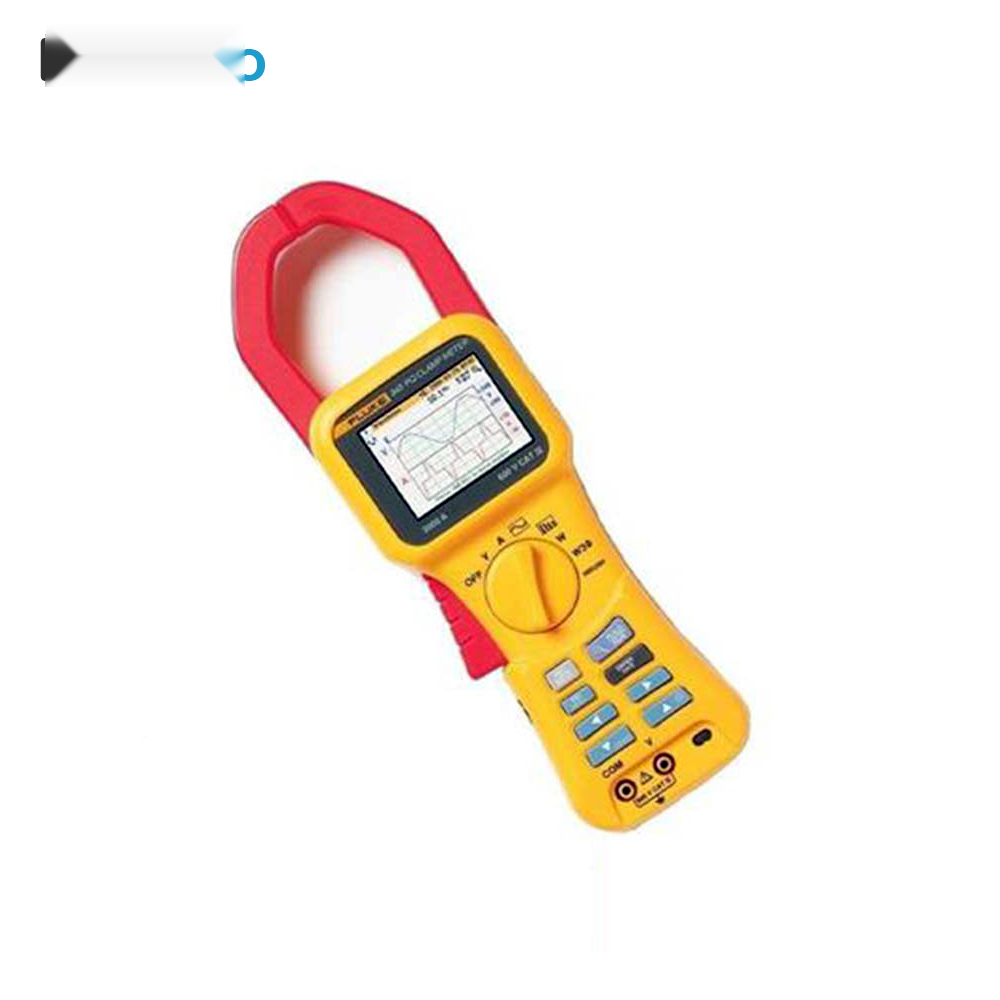

معرفی پاور آنالایزر کلمپی فلوک FLUKE 345
پاور آنالایزر کلمپی Fluke 345 یکی از تجهیزات تخصصی شرکت فلوک برای اندازهگیری و عیبیابی پارامترهای الکتریکی و کیفیت توان است. این دستگاه ترکیبی از پاور آنالایزر، کلمپ متر، دیتالاگر، اسیلوسکوپ و آنالایزر کیفیت توان را در یک ابزار قابل حمل ارائه میدهد و برای بررسی وضعیت شبکههای الکتریکی، تجهیزات صنعتی، بارهای الکترونیکی و سیستمهای تغذیه مورد استفاده قرار میگیرد.
یکی از مهمترین مزایای پاورمتر فلوک 345 امکان اندازهگیری جریان بدون نیاز به قطع مدار است. این دستگاه قادر است جریان AC را تا 1400 آمپر RMS و جریان DC را تا 2000 آمپر به وسیله کلمپ اندازهگیری کند. همچنین اندازهگیری True RMS باعث میشود دستگاه برای بررسی بارهای دارای شکل موج غیرسینوسی و تجهیزات الکترونیکی مناسب باشد.
Fluke 345 علاوه بر اندازهگیری جریان و ولتاژ، امکان بررسی توان اکتیو، توان ظاهری، توان راکتیو، انرژی، ضریب توان، فرکانس، هارمونیکها، اعوجاج هارمونیکی و جریان هجومی را فراهم میکند. به همین دلیل این مدل برای عیبیابی سیستمهای توزیع برق، تابلوهای الکتریکی، درایوها، منابع تغذیه، UPS و بارهای الکترونیکی گزینهای کاربردی محسوب میشود.
پاور آنالایزر Fluke 345 چه کاربردی دارد؟
در بسیاری از تجهیزات صنعتی، تنها اندازهگیری ولتاژ و جریان برای تشخیص مشکل کافی نیست. تغییرات توان، ضریب توان، هارمونیکها، جریان هجومی و اعوجاج شکل موج میتوانند باعث افزایش تلفات، گرمشدن تجهیزات، عملکرد نامناسب تجهیزات حفاظتی و کاهش کیفیت انرژی الکتریکی شوند. پاور آنالایزر فلوک 345 با ترکیب چندین قابلیت اندازهگیری و ثبت اطلاعات، امکان بررسی دقیقتر این پارامترها را فراهم میکند.
ویژگیهای مهم پاور آنالایزر کلمپی Fluke 345
- اندازهگیری جریان AC تا 1400 آمپر RMS با کلمپ.
- اندازهگیری جریان DC تا 2000 آمپر بدون قطع مدار.
- اندازهگیری True RMS جریان و ولتاژ.
- رده ایمنی CAT IV تا 600 ولت مطابق IEC 61010-1.
- اندازهگیری توان اکتیو، توان ظاهری و توان راکتیو.
- اندازهگیری انرژی تا 40000 kWh.
- اندازهگیری ضریب توان و فرکانس.
- اندازهگیری و تحلیل هارمونیکها تا هارمونیک 30 در شرایط مشخص کاری.
- اندازهگیری جریان هجومی و ثبت رویدادهای مرتبط با راهاندازی بار.
- قابلیت اندازهگیری ریپل DC برای بررسی باتری و سیستمهای DC.
- دارای قابلیت ثبت داده و تحلیل روند پارامترهای شبکه.
- دارای عملکرد اسیلوسکوپ برای مشاهده شکل موج ولتاژ و جریان.
- نمایشگر رنگی LCD با وضوح 320 × 240 پیکسل و نور پسزمینه.
- امکان انتقال اطلاعات به کامپیوتر از طریق رابط USB.
- امکان استفاده از نرمافزار Power Log برای دانلود، تحلیل و تهیه گزارش.
اندازهگیری جریان با کلمپ فلوک 345
یکی از کاربردهای اصلی کلمپ پاور آنالایزر Fluke 345 اندازهگیری جریان در مدارهای AC و DC بدون نیاز به باز کردن مدار است. محدوده اندازهگیری جریان این دستگاه از صفر تا 1400 آمپر AC RMS و صفر تا 2000 آمپر DC است. انتخاب رنج به صورت خودکار در محدودههای 40، 400 و 2000 آمپر انجام میشود.
فلوک 345 برای اندازهگیری جریانهای دارای شکل موج پیچیده نیز طراحی شده است و اندازهگیری RMS واقعی را ارائه میدهد. همچنین قابلیت بررسی جریان هجومی برای عیبیابی مشکلاتی مانند قطع ناخواسته کلیدها و فیوزها در زمان راهاندازی تجهیزات کاربرد دارد.
تحلیل توان و کیفیت برق با Fluke 345
Fluke 345 علاوه بر عملکرد کلمپ متر، برای تحلیل پارامترهای توان نیز طراحی شده است. این دستگاه میتواند توان اکتیو، توان ظاهری و توان راکتیو را در سیستمهای تکفاز و همچنین سیستمهای سهفاز با بار متعادل اندازهگیری کند. محدوده اندازهگیری توان AC تا حدود 1200 kW و توان ظاهری تا حدود 1200 kVA است.
همچنین حداکثر محدوده اندازهگیری توان راکتیو تا 1200 kVAR و محدوده انرژی تا 40000 kWh است. این قابلیتها باعث میشوند دستگاه برای بررسی مصرف انرژی، ارزیابی بارهای الکتریکی و عیبیابی سیستمهای قدرت مناسب باشد.
اندازهگیری هارمونیک با پاور آنالایزر فلوک 345
وجود هارمونیک در شبکه برق میتواند بر عملکرد تجهیزات الکترونیکی، ترانسفورماتورها، کابلها و تجهیزات حفاظتی اثر بگذارد. Fluke 345 امکان اندازهگیری و ثبت هارمونیکها و بررسی THD را فراهم میکند و میتواند برای شناسایی مشکلات کیفیت توان در تجهیزات الکترونیکی و بارهای غیرخطی مورد استفاده قرار گیرد.
قابلیت دیتالاگر و ثبت اطلاعات
یکی از نقاط قوت Fluke 345 قابلیت Data Logging است. کاربر میتواند پارامترهای مختلف شبکه را در بازههای زمانی مشخص ثبت کرده و برای شناسایی خطاهای متناوب، تغییرات بار و بررسی روند پارامترهای الکتریکی مورد استفاده قرار دهد. اطلاعات ثبتشده نیز از طریق رابط USB و نرمافزار Power Log قابل انتقال و تحلیل هستند.
صفحه نمایش و قابلیت اسیلوسکوپ
این پاور آنالایزر به نمایشگر رنگی LCD با وضوح 320 × 240 پیکسل مجهز شده است. نور پسزمینه دو مرحلهای امکان مشاهده بهتر اطلاعات را فراهم میکند. علاوه بر نمایش مقادیر عددی، دستگاه قابلیت نمایش شکل موج و روند تغییرات برخی پارامترها را نیز دارد که برای عیبیابی تجهیزات الکتریکی کاربردی است.
کاربردهای پاور آنالایزر کلمپی Fluke 345
- عیبیابی تابلوهای برق صنعتی و سیستمهای توزیع انرژی.
- اندازهگیری جریان و توان تجهیزات الکتریکی.
- بررسی کیفیت توان و مشکلات هارمونیکی.
- بررسی جریان هجومی موتور و تجهیزات الکتریکی.
- بررسی درایوها و بارهای الکترونیکی غیرخطی.
- بررسی منابع تغذیه و UPS.
- اندازهگیری ریپل باتری و سیستمهای DC.
- مطالعات بار و بررسی میزان مصرف انرژی.
- ثبت طولانیمدت پارامترهای الکتریکی و بررسی خطاهای متناوب.
- اندازهگیری پارامترهای سیستمهای تکفاز و سهفاز با بار متعادل.
مزایای خرید و استفاده از Fluke 345
مهمترین مزیت پاور آنالایزر فلوک 345 ترکیب چند ابزار اندازهگیری در یک دستگاه است. کاربر میتواند با یک تجهیز، جریان، ولتاژ، توان، انرژی، ضریب توان، فرکانس، هارمونیک، جریان هجومی و شکل موج را بررسی کند. این موضوع باعث کاهش تعداد تجهیزات مورد نیاز برای عملیات عیبیابی و افزایش سرعت انجام تستها میشود.
مشخصات فنی پاور آنالایزر فلوک FLUKE 345
نوع دستگاه
Power Quality Clamp Meter / Power Analyzer
اندازهگیری جریان AC
0 تا 1400 A RMS
اندازهگیری جریان DC
0 تا 2000 A
رنجهای خودکار جریان
40 A / 400 A / 2000 A
اندازهگیری ولتاژ
0 تا 825 V AC/DC
رنجهای خودکار ولتاژ
4 V / 40 V / 400 V / 750 V
محدوده فرکانس
15 Hz تا 1 kHz
اندازهگیری توان AC
تا 1200 kW
اندازهگیری توان ظاهری
تا 1200 kVA
اندازهگیری توان راکتیو
تا 1200 kVAR
اندازهگیری انرژی
تا 40000 kWh
ضریب توان
0.3 خازنی تا 1 و 1 تا 0.3 القایی
اندازهگیری هارمونیک
تا هارمونیک 30 در شرایط مشخص کاری
THD
قابلیت اندازهگیری اعوجاج هارمونیکی کل
جریان هجومی
قابلیت ثبت و تحلیل جریان راهاندازی
ریپل DC
قابلیت اندازهگیری ریپل باتری و سیستمهای DC
عملکرد اسیلوسکوپ
نمایش شکل موج ولتاژ و جریان
نمایشگر
LCD رنگی 320 × 240 پیکسل با نور پسزمینه
حداکثر قطر هادی
58 میلیمتر
استاندارد ایمنی
IEC 61010-1، CAT IV 600 V
درجه حفاظت
IP40 مطابق EN 60529
منبع تغذیه
6 عدد باتری آلکالاین AA با ولتاژ 1.5 V
عمر باتری
بیش از 10 ساعت با نور پسزمینه کامل و بیش از 12 ساعت با نور پسزمینه کاهشیافته
دمای کاری
0 تا 50 درجه سانتیگراد
حداکثر ارتفاع کاری
2000 متر
رطوبت نسبی
حداکثر 80 درصد تا 31°C و کاهش خطی تا 50 درصد در 40°C
ابعاد
300 × 98 × 52 میلیمتر
وزن با باتری
حدود 820 گرم
سؤالات متداول درباره پاور آنالایزر Fluke 345
پاور آنالایزر Fluke 345 چه جریانهایی را اندازهگیری میکند؟
این دستگاه جریان AC را تا 1400 آمپر RMS و جریان DC را تا 2000 آمپر اندازهگیری میکند و اندازهگیری جریان توسط کلمپ بدون نیاز به قطع مدار انجام میشود.
آیا Fluke 345 قابلیت اندازهگیری توان را دارد؟
بله. Fluke 345 قابلیت اندازهگیری توان اکتیو، توان ظاهری و توان راکتیو و همچنین انرژی الکتریکی و ضریب توان را دارد.
آیا فلوک 345 برای اندازهگیری هارمونیک مناسب است؟
بله. این دستگاه برای بررسی هارمونیکها و THD طراحی شده و امکان تحلیل و ثبت هارمونیکها را برای عیبیابی کیفیت توان فراهم میکند.
آیا Fluke 345 جریان هجومی را اندازهگیری میکند؟
بله. قابلیت Inrush Current برای ثبت و تحلیل جریان هجومی تجهیزات و بررسی مشکلاتی مانند قطع ناخواسته کلیدهای حفاظتی در هنگام راهاندازی در این دستگاه وجود دارد.
آیا Fluke 345 قابلیت ثبت اطلاعات دارد؟
بله. دستگاه دارای قابلیت Data Logging است و دادههای ثبتشده را میتوان از طریق USB به کامپیوتر منتقل و با نرمافزار Power Log بررسی و تحلیل کرد.
آیا فلوک 345 برای سیستمهای سهفاز قابل استفاده است؟
بله. دستگاه دارای قابلیت اندازهگیری توان سهفاز برای بارهای متعادل است و میتواند برای بررسی سیستمهای تکفاز و سهفاز متناسب با آرایش مدار مورد استفاده قرار گیرد.
استاندارد ایمنی Fluke 345 چیست؟
Fluke 345 دارای رده ایمنی CAT IV تا 600 ولت مطابق IEC 61010-1 است. رعایت محدودههای مجاز اندازهگیری و دستورالعملهای ایمنی سازنده هنگام کار با مدارهای برق الزامی است.
آیا Fluke 345 محصول جدید فلوک است؟
خیر. طبق اطلاعات فعلی وبسایت رسمی Fluke، مدل 345 در وضعیت تولیدنشده یا Discontinued قرار دارد. در صورت خرید این مدل، بررسی اصالت، وضعیت دستگاه، سلامت لوازم جانبی و شرایط گارانتی یا خدمات فروشنده اهمیت ویژهای دارد.
جمعبندی پاور آنالایزر کلمپی FLUKE 345
پاور آنالایزر کلمپی فلوک FLUKE 345 یک ابزار چندمنظوره برای اندازهگیری و تحلیل پارامترهای الکتریکی و کیفیت توان است که قابلیتهایی مانند اندازهگیری جریان AC و DC، ولتاژ، توان، انرژی، توان راکتیو، توان ظاهری، ضریب توان، فرکانس، هارمونیک، THD، جریان هجومی، ریپل باتری و ثبت اطلاعات را در اختیار کاربر قرار میدهد. ترکیب این قابلیتها در کنار کلمپ جریان و رده ایمنی CAT IV 600 V، آن را به ابزاری مناسب برای مهندسان برق، تکنسینهای تعمیر و نگهداری، کارشناسان تأسیسات و متخصصان عیبیابی سیستمهای الکتریکی تبدیل کرده است.
برای اطلاع از قیمت پاور آنالایزر فلوک 345، موجودی، وضعیت دستگاه، شرایط گارانتی و سایر تجهیزات اندازهگیری میتوانید با کارشناسان کالیبکس در ارتباط باشید.
