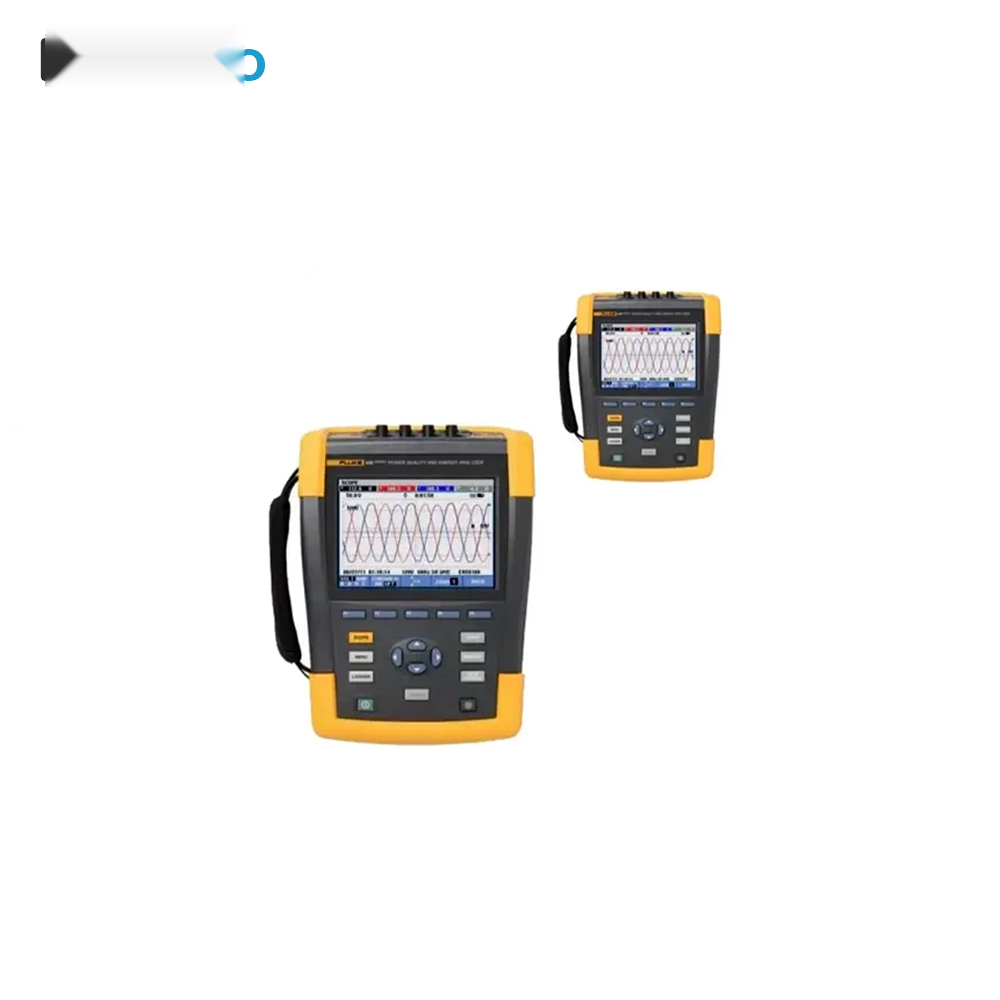

پاور آنالایزر دیجیتال فلوک FLUKE 435-II
پاور آنالایزر دیجیتال فلوک FLUKE 435-II یکی از تجهیزات حرفهای برای اندازهگیری، تحلیل و عیبیابی کیفیت توان در سیستمهای الکتریکی تکفاز و سهفاز است. این دستگاه علاوه بر اندازهگیری پارامترهای اصلی الکتریکی مانند ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، انرژی و فرکانس، امکانات پیشرفتهای برای بررسی کیفیت برق، هارمونیکها، فلیکر، ترنزینت، افت و افزایش ولتاژ و عدم تعادل شبکه در اختیار کاربر قرار میدهد.
یکی از قابلیتهای مهم پاور آنالایزر فلوک FLUKE 435-II اندازهگیری مقدار واقعی RMS یا True RMS است که امکان ارزیابی دقیقتر ولتاژ و جریان را در مدارهایی با شکل موج غیرسینوسی فراهم میکند. مدل 435-II همچنین مطابق با IEC 61000-4-30 Class A طراحی شده و برای بررسی حرفهای کیفیت توان و ثبت رخدادهای الکتریکی مناسب است. :contentReference[oaicite:1]{index=1}
معرفی پاور آنالایزر فلوک FLUKE 435-II
فلوک 435-II یک Power Quality and Energy Analyzer حرفهای است که برای پایش و تحلیل سیستمهای توزیع برق، تجهیزات صنعتی، تابلوهای برق، ماشینآلات، مراکز داده و سایر تأسیسات الکتریکی مورد استفاده قرار میگیرد. این دستگاه با داشتن چهار ورودی ولتاژ و چهار ورودی جریان، امکان اندازهگیری در سیستمهای سهفاز به همراه نول را فراهم میکند. ورودیهای ولتاژ قابلیت اندازهگیری تا 1000 ولت RMS را دارند و بسته به پروب جریان مورد استفاده، جریان تا 6000 آمپر قابل اندازهگیری است. :contentReference[oaicite:2]{index=2}
طراحی و امکانات پاور آنالایزر دیجیتال FLUKE 435-II به گونهای است که علاوه بر نمایش مقادیر لحظهای، امکان ثبت دادهها، مشاهده روند تغییرات، بررسی رخدادها و تحلیل کیفیت توان را نیز فراهم میکند. بنابراین این دستگاه تنها یک ولتمتر یا آمپرمتر پیشرفته نیست، بلکه یک سیستم جامع برای آنالیز کیفیت برق و انرژی محسوب میشود.
قابلیت True RMS در فلوک 435-II
قابلیت True RMS یکی از ویژگیهای مهم این پاور آنالایزر است. در مدارهایی که شکل موج ولتاژ یا جریان به دلیل وجود بارهای غیرخطی، درایوها، منابع تغذیه سوئیچینگ و تجهیزات الکترونیکی از حالت سینوسی ایدهآل خارج شده است، اندازهگیری RMS واقعی میتواند اطلاعات دقیقتری درباره وضعیت سیستم ارائه دهد. در مدل 435-II، محدوده اندازهگیری ولتاژ RMS از 1 تا 1000 ولت فاز به نول با تفکیکپذیری 0.01 ولت و دقت اعلامشده ±0.1 درصد ولتاژ نامی است. :contentReference[oaicite:3]{index=3}
اندازهگیری توان، انرژی و تلفات انرژی
یکی از نقاط قوت پاور آنالایزر FLUKE 435-II قابلیت اندازهگیری توان و انرژی و همچنین محاسبه تلفات انرژی است. این دستگاه میتواند توان اکتیو، توان راکتیو و توان ظاهری را بررسی کرده و با استفاده از قابلیت تحلیل تلفات انرژی، اثر عواملی مانند توان راکتیو، عدم تعادل و هارمونیکها را در اتلاف انرژی مشخص کند. این ویژگی برای مدیریت مصرف انرژی و شناسایی نقاط پراتلاف در شبکههای الکتریکی اهمیت زیادی دارد. :contentReference[oaicite:4]{index=4}
تحلیل کیفیت توان با FLUKE 435-II
فلوک 435-II برای بررسی مشکلات کیفیت توان مانند افت ولتاژ، افزایش ولتاژ، قطعشدگی، هارمونیک، فلیکر، ترنزینت، عدم تعادل و جریان هجومی کاربرد دارد. قابلیت ثبت شکل موج رخدادها و PowerWave نیز به کاربر کمک میکند تغییرات سریع RMS و رفتار شکل موج را با جزئیات بیشتری بررسی کند. در حالت ترنزینت، دستگاه میتواند دادههای سریع را تا سطح 5 میکروثانیه و ترنزینتهایی تا 6 کیلوولت ثبت کند. :contentReference[oaicite:5]{index=5}
اندازهگیری هارمونیکها
وجود هارمونیکها میتواند باعث افزایش تلفات، گرمشدن تجهیزات، کاهش کیفیت توان و ایجاد اختلال در عملکرد برخی تجهیزات الکتریکی شود. FLUKE 435-II امکان تحلیل هارمونیکهای ولتاژ، جریان و توان را فراهم میکند و برای بررسی اعوجاج هارمونیکی و THD در سیستمهای الکتریکی گزینهای حرفهای محسوب میشود. این قابلیت بهخصوص در محیطهای صنعتی دارای درایو، UPS، منابع تغذیه سوئیچینگ و بارهای غیرخطی کاربرد دارد. :contentReference[oaicite:6]{index=6}
قابلیت ثبت و لاگ دادهها
قابلیت Logger امکان ثبت مجموعهای از پارامترهای اندازهگیریشده را در بازههای زمانی قابل تنظیم فراهم میکند. کاربر میتواند پارامترهای مورد نیاز را انتخاب کرده و روند تغییرات مقادیر را در طول زمان بررسی کند. فاصله زمانی ثبت دادهها از 0.25 ثانیه تا 2 ساعت قابل تنظیم است و مقادیر حداقل، حداکثر و میانگین نیز قابل ثبت هستند. :contentReference[oaicite:7]{index=7}
ویژگیها و مزایای پاور آنالایزر FLUKE 435-II
- اندازهگیری واقعی RMS ولتاژ و جریان
- آنالیز کیفیت توان در سیستمهای تکفاز و سهفاز
- مطابق با استاندارد IEC 61000-4-30 Class A
- اندازهگیری ولتاژ تا 1000 ولت RMS
- قابلیت اندازهگیری جریان تا 6000 آمپر با پروب i430-Flex
- اندازهگیری توان اکتیو، راکتیو و ظاهری
- اندازهگیری انرژی و تحلیل تلفات انرژی
- تحلیل هارمونیکها و THD
- اندازهگیری و تحلیل فلیکر
- ثبت ترنزینت و رخدادهای کیفیت توان
- اندازهگیری جریان هجومی (Inrush)
- بررسی عدم تعادل ولتاژ و جریان
- قابلیت PowerWave برای ثبت تغییرات سریع RMS و شکل موج
- قابلیت Monitor و نمایش پارامترهای کیفیت توان
- ثبت اطلاعات با عملکرد Logger
- دارای شیار کارت SD
- رابط USB برای اتصال به کامپیوتر
- سازگار با نرمافزار PowerLog و Fluke Connect
- رده ایمنی 600V CAT IV / 1000V CAT III
مشخصات فنی پاور آنالایزر FLUKE 435-II
نوع دستگاه
پاور آنالایزر و آنالایزر کیفیت توان سهفاز
استاندارد کیفیت توان
IEC 61000-4-30 Class A
تعداد ورودی ولتاژ
4 ورودی؛ سه فاز + نول
حداکثر ولتاژ ورودی
1000 Vrms
محدوده اندازهگیری Vrms
1 تا 1000 ولت فاز به نول
تفکیکپذیری Vrms
0.01 ولت
دقت Vrms
±0.1% ولتاژ نامی
حداکثر ولتاژ پیک
1400 Vpk؛ تا 6 kV در حالت Transient
تعداد ورودی جریان
4 ورودی؛ سه فاز + نول
محدوده جریان با i430-Flex 1x
5 تا 6000 آمپر
محدوده جریان با i430-Flex 10x
0.5 تا 600 آمپر
دقت جریان
±0.5% ±5 شمارش؛ بدون درنظرگرفتن دقت پروب
حداکثر جریان پیک با i430-Flex
8400 Apeak
نمونهبرداری ADC
16 بیت در 8 کانال
حداکثر نرخ نمونهبرداری
200 kS/s برای هر کانال بهصورت همزمان
اندازهگیری توان
W، VA و var
ضریب توان
Power Factor / Cos φ
هارمونیکها
تا هارمونیک مرتبه 50
THD
قابل اندازهگیری برای ولتاژ، جریان و توان
فلیکر
Pst، Plt، Pst(1min) و Pinst
ترنزینت
ثبت ترنزینت تا 6 کیلوولت
PowerWave
ثبت سریع RMS، شکل موج و پارامترهای توان
Logger
ثبت همزمان پارامترهای انتخابی
حافظه
کارت SD؛ نسخه پایه همراه با کارت 8GB
رابط ارتباطی
Mini-USB و USB ایزوله
نرمافزار
PowerLog و سازگاری با Fluke Connect
رده ایمنی
600V CAT IV / 1000V CAT III
باتری
Li-ion قابل شارژ BP290
مدت کارکرد باتری
حدود 6.5 ساعت با نور عادی نمایشگر
گارانتی دستگاه اصلی
3 سال
کاربردهای پاور آنالایزر FLUKE 435-II
- عیبیابی شبکههای توزیع برق صنعتی
- بررسی کیفیت برق در تابلوهای برق
- تحلیل مشکلات تجهیزات سهفاز
- بررسی هارمونیک و اعوجاج شکل موج
- تشخیص افت و افزایش ولتاژ
- بررسی جریان هجومی موتورها و تجهیزات
- تحلیل مصرف انرژی و تلفات الکتریکی
- بررسی عدم تعادل ولتاژ و جریان
- عیبیابی تجهیزات حساس و سیستمهای صنعتی
- بررسی عملکرد سیستمهای برق و توزیع انرژی
- آنالیز سیستمهای تکفاز و سهفاز
- پایش طولانیمدت پارامترهای کیفیت توان
چرا FLUKE 435-II برای آنالیز کیفیت توان مناسب است؟
ترکیب اندازهگیری True RMS، انطباق با IEC 61000-4-30 Class A، ثبت رخدادها، تحلیل هارمونیک، فلیکر، ترنزینت، جریان هجومی، توان و انرژی باعث شده است پاور آنالایزر فلوک FLUKE 435-II برای پروژههایی که نیاز به تحلیل دقیق کیفیت برق دارند، انتخابی حرفهای باشد. قابلیت ثبت دادهها و مشاهده روند تغییرات نیز امکان بررسی مشکلات متناوبی را فراهم میکند که ممکن است در یک اندازهگیری لحظهای قابل تشخیص نباشند. :contentReference[oaicite:8]{index=8}
تفاوت FLUKE 435-II با FLUKE 434-II
هر دو مدل برای اندازهگیری توان و کیفیت انرژی طراحی شدهاند؛ با این تفاوت که FLUKE 435-II امکانات پیشرفتهتری برای عیبیابی کیفیت توان در اختیار کاربر قرار میدهد. قابلیتهایی مانند ثبت شکل موج رخدادها، فلیکر، ترنزینت، سیگنالینگ شبکه و PowerWave در 435-II وجود دارد، در حالی که 434-II بیشتر بر اندازهگیری انرژی و کیفیت توان عمومی تمرکز دارد. همچنین 435-II مطابق IEC 61000-4-30 Class A است. :contentReference[oaicite:9]{index=9}
سوالات متداول درباره پاور آنالایزر FLUKE 435-II
آیا FLUKE 435-II قابلیت اندازهگیری True RMS دارد؟
بله. این دستگاه برای اندازهگیری RMS واقعی ولتاژ و جریان طراحی شده و برای تحلیل مدارهایی با شکل موجهای غیرسینوسی نیز مناسب است.
حداکثر ولتاژ قابل اندازهگیری توسط FLUKE 435-II چقدر است؟
محدوده اندازهگیری Vrms از 1 تا 1000 ولت فاز به نول است. ولتاژ پیک نیز تا 1400 ولت قابل اندازهگیری است و در حالت Transient امکان ثبت ترنزینت تا 6 کیلوولت وجود دارد. :contentReference[oaicite:10]{index=10}
حداکثر جریان قابل اندازهگیری با فلوک 435-II چقدر است؟
با پروب انعطافپذیر i430-Flex در حالت 1x، محدوده جریان AC+DC تا 6000 آمپر است. محدوده دقیق اندازهگیری به نوع و نسبت پروب جریان مورد استفاده بستگی دارد. :contentReference[oaicite:11]{index=11}
آیا FLUKE 435-II برای سیستمهای سهفاز مناسب است؟
بله. این دستگاه دارای چهار ورودی ولتاژ و چهار ورودی جریان برای اندازهگیری در آرایش سهفاز به همراه نول است و برای تحلیل سیستمهای سهفاز طراحی شده است.
آیا این دستگاه هارمونیکها را اندازهگیری میکند؟
بله. FLUKE 435-II قابلیت تحلیل هارمونیکهای ولتاژ، جریان و توان و همچنین THD را دارد. :contentReference[oaicite:12]{index=12}
آیا فلوک 435-II قابلیت ثبت ترنزینت دارد؟
بله. قابلیت Transient از امکانات پیشرفته این مدل است و دستگاه میتواند رخدادهای سریع و ترنزینتها را ثبت کند. در حالت ترنزینت، ثبت داده با سرعت بالا تا سطح 5 میکروثانیه و تا 6 کیلوولت اعلام شده است. :contentReference[oaicite:13]{index=13}
آیا FLUKE 435-II برای اندازهگیری جریان هجومی مناسب است؟
بله. اندازهگیری Inrush یکی از قابلیتهای این مدل است و برای بررسی جریان راهاندازی موتورها و تجهیزات الکتریکی کاربرد دارد. :contentReference[oaicite:14]{index=14}
آیا اطلاعات اندازهگیریشده قابل ذخیرهسازی هستند؟
بله. دستگاه دارای قابلیت Logger و شیار کارت SD است و امکان ثبت دادههای اندازهگیریشده برای تحلیلهای بعدی را فراهم میکند. نسخه پایه این خانواده با کارت SD هشت گیگابایتی عرضه شده است. :contentReference[oaicite:15]{index=15}
آیا FLUKE 435-II دارای استاندارد Class A است؟
بله. FLUKE 435-II مطابق IEC 61000-4-30 Class A برای اندازهگیری کیفیت توان است. :contentReference[oaicite:16]{index=16}
FLUKE 435-II برای چه کسانی مناسب است؟
این مدل برای مهندسان برق، تکنسینهای تعمیر و نگهداری، کارشناسان کیفیت توان، متخصصان تأسیسات صنعتی، نیروگاهها، تابلوهای برق و مجموعههایی که به تحلیل حرفهای شبکه برق نیاز دارند، مناسب است.
خرید پاور آنالایزر دیجیتال فلوک FLUKE 435-II
هنگام خرید پاور آنالایزر FLUKE 435-II توجه به اصالت دستگاه، نوع پروبهای جریان، تجهیزات همراه، وضعیت کالیبراسیون و نیاز واقعی پروژه اهمیت زیادی دارد. برای اطلاع از قیمت پاور آنالایزر فلوک 435-II و دریافت مشاوره تخصصی درباره انتخاب تجهیزات اندازهگیری برق و کیفیت توان، میتوانید با کارشناسان فروش کالیبکس در ارتباط باشید.
