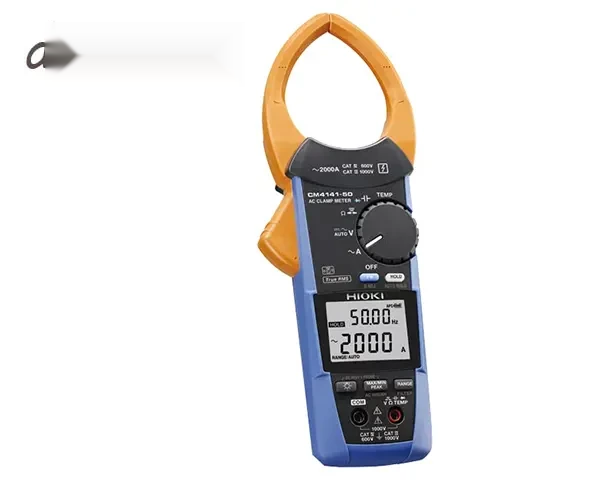

معرفی آمپرمتر کلمپی هیوکی مدل HIOKI CM4141
آمپرمتر کلمپی هیوکی مدل HIOKI CM4141 یک کلمپ آمپرمتر حرفهای و دقیق برای اندازهگیری جریان AC، ولتاژ AC و DC، مقاومت، فرکانس، ظرفیت خازنی و دما است. این دستگاه با بهرهگیری از فناوری True RMS میتواند جریانهای متناوب را با دقت بالا اندازهگیری کند و برای کاربردهای صنعتی، تعمیر و نگهداری تجهیزات الکتریکی، تابلوهای برق، ماشینآلات، تأسیسات و عیبیابی سیستمهای الکتریکی گزینهای قدرتمند محسوب میشود.
یکی از مهمترین مزیتهای کلمپ متر HIOKI CM4141 قابلیت اندازهگیری جریان AC تا 2000 آمپر است. این دستگاه جریان AC را در سه رنج 60.00A، 600.0A و 2000A اندازهگیری میکند و محدوده فرکانسی اندازهگیری جریان آن از 45 هرتز تا 1 کیلوهرتز است. استفاده از True RMS باعث میشود اندازهگیری جریانهای AC با شکل موجهای غیرسینوسی و پیچیده، مانند سیگنالهای ایجادشده توسط اینورترها و منابع تغذیه سوئیچینگ، با قابلیت اطمینان بالاتری انجام شود.
طراحی فک آمپرمتر کلمپی هیوکی CM4141 یکی از نقاط قوت اصلی آن است. با وجود قطر هسته فک 55 میلیمتر، بخش باریک فک در قسمت ورود بین کابلها تنها حدود 11 میلیمتر ضخامت دارد؛ بنابراین کاربر میتواند دستگاه را در فضاهای محدود و تابلوهای برق شلوغ، جایی که دسترسی به کابلها دشوار است، بهراحتی قرار دهد. ساختار مقاوم فک نیز امکان کار با کابلهای ضخیم را بدون نیاز به استفاده از سنسور انعطافپذیر فراهم میکند.
کلمپ آمپرمتر HIOKI CM4141 علاوه بر اندازهگیری جریان AC، امکانات یک مولتیمتر حرفهای را نیز در اختیار کاربر قرار میدهد. اندازهگیری ولتاژ AC تا 1000 ولت، ولتاژ DC تا 1700 ولت در شرایط مشخصشده توسط سازنده، مقاومت، ظرفیت خازنی، فرکانس و دما از قابلیتهای این دستگاه است. همچنین امکاناتی مانند تست پیوستگی، تست دیود، تشخیص خودکار AC/DC در اندازهگیری ولتاژ، نمایش مقادیر Max/Min/AVG و Peak، فیلتر Low-pass، نگهداری مقدار نمایشدادهشده، نور پسزمینه، خاموشی خودکار و تنظیم صفر، کار با دستگاه را آسانتر میکنند.
وزن تنها 300 گرم در کنار طراحی باریک و ارگونومیک، باعث شده است کلمپ متر هیوکی CM4141 برای استفاده طولانیمدت در محیطهای کاری مناسب باشد. این ویژگی بهخصوص برای تکنسینهایی که در طول روز چندین بار اقدام به اندازهگیری جریان و ولتاژ میکنند، اهمیت زیادی دارد. هیوکی این مدل را با محدوده دمای کاری گسترده 25- تا 65+ درجه سانتیگراد طراحی کرده است تا در محیطهای صنعتی و شرایط کاری متنوع قابل استفاده باشد.
ویژگیهای آمپرمتر کلمپی هیوکی مدل HIOKI CM4141
- اندازهگیری جریان AC تا 2000 آمپر با فناوری True RMS
- سه رنج اندازهگیری جریان AC شامل 60.00A، 600.0A و 2000A
- اندازهگیری ولتاژ AC تا 1000 ولت
- اندازهگیری ولتاژ DC تا 1700 ولت در شرایط تعیینشده توسط سازنده
- اندازهگیری مقاومت تا 600 کیلو اهم
- اندازهگیری ظرفیت خازنی از 1 میکروفاراد تا 1000 میکروفاراد
- اندازهگیری فرکانس در حالت اندازهگیری ولتاژ و جریان
- اندازهگیری دما از 40- تا 400 درجه سانتیگراد با پراب نوع K
- دارای فک با قطر 55 میلیمتر برای اندازهگیری کابلهای ضخیم
- طراحی باریک فک با حداقل ضخامت مقطع حدود 11 میلیمتر برای دسترسی به فضاهای محدود
- تشخیص خودکار AC/DC در اندازهگیری ولتاژ
- تست پیوستگی و تست دیود
- نمایش مقادیر حداقل، حداکثر، میانگین و Peak
- دارای فیلتر Low-pass برای کاربردهای اندازهگیری تخصصی
- قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده
- نور پسزمینه نمایشگر برای کار در محیطهای کمنور
- خاموشی خودکار و سیستم صرفهجویی در مصرف باتری
- قابلیت Zero Adjustment برای تنظیم نقطه صفر
- استاندارد ایمنی CAT IV 600V و CAT III 1000V
- وزن سبک 300 گرم برای کاهش خستگی کاربر در استفاده طولانیمدت
کاربردهای کلمپ متر هیوکی CM4141
آمپرمتر کلمپی HIOKI CM4141 به دلیل قابلیت اندازهگیری جریانهای بالا، طراحی فک باریک و امکانات متعدد اندازهگیری، برای طیف وسیعی از کاربردهای برق و صنعت مناسب است. این دستگاه میتواند در تعمیر و نگهداری تابلوهای برق، بررسی جریان مصرفی موتورها و تجهیزات صنعتی، عیبیابی مدارهای الکتریکی، بررسی کابلهای ضخیم، تأسیسات الکتریکی، سیستمهای توزیع برق، ماشینآلات صنعتی و فعالیتهای تعمیراتی مورد استفاده قرار گیرد.
طراحی فک باریک این مدل بهخصوص در تابلوهایی که کابلها در کنار یکدیگر قرار گرفتهاند اهمیت زیادی دارد. کاربر میتواند فک را بین کابلهای مجاور وارد کرده و هادی مورد نظر را بدون نیاز به جدا کردن کابل از مدار اندازهگیری کند. قابلیت اندازهگیری جریان AC تا 2000 آمپر نیز CM4141 را برای بررسی مدارهای جریان بالا مناسب کرده است.
True RMS در آمپرمتر کلمپی HIOKI CM4141 چه مزیتی دارد؟
فناوری True RMS امکان اندازهگیری مؤثر سیگنالهای AC را فراهم میکند و در شرایطی که شکل موج جریان از حالت سینوسی ایدهآل فاصله دارد، اهمیت بیشتری پیدا میکند. تجهیزات الکترونیکی قدرت، اینورترها و منابع تغذیه سوئیچینگ میتوانند شکل موجهایی ایجاد کنند که برای اندازهگیری دقیق به روش True RMS مناسبتر هستند. هیوکی نیز CM4141 را برای اندازهگیری جریان AC تا 2000 آمپر با روش True RMS و محدوده فرکانسی 45 هرتز تا 1 کیلوهرتز معرفی کرده است.
طراحی فک و اندازهگیری کابلهای ضخیم

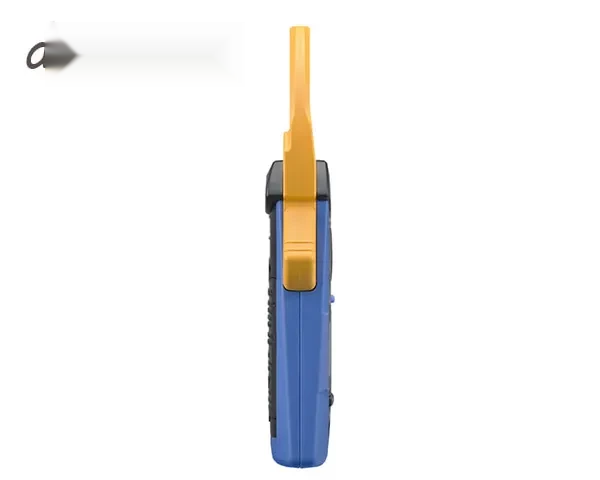

یکی از ویژگیهای شاخص کلمپ آمپرمتر هیوکی CM4141، ترکیب دهانه بزرگ با طراحی باریک فک است. قطر هسته فک برابر با 55 میلیمتر است، در حالی که ضخامت مقطع فک در بخش باریک به حدود 11 میلیمتر میرسد. این طراحی به تکنسین اجازه میدهد حتی در تابلوهای متراکم و میان کابلهای متعدد، دسترسی مناسبتری به هادی مورد نظر داشته باشد.
ایمنی و استانداردهای آمپرمتر هیوکی CM4141
HIOKI CM4141 دارای رده ایمنی CAT IV 600V و CAT III 1000V است. این ردهبندی نشان میدهد دستگاه برای کاربردهای اندازهگیری مشخصشده در محیطهای الکتریکی صنعتی طراحی شده است. توجه داشته باشید که رعایت رده اندازهگیری، حداکثر ولتاژ مجاز، وضعیت خشک یا مرطوب محیط و دستورالعملهای سازنده هنگام کار با مدارهای برق ضروری است.
از نظر حفاظت در برابر گردوغبار و آب نیز نباید CM4141 را بهعنوان یک دستگاه کاملاً ضدآب در زمان اندازهگیری در نظر گرفت. مشخصات رسمی هیوکی IP20 را برای برخی شرایط اندازهگیری و IP50 را در شرایط مشخص ذخیرهسازی یا اندازهگیری هادی عایق ذکر میکند و طراحی معادل IP54 برای بخش دستی دستگاه در حالت غیراندازهگیری عنوان شده است. بنابراین برای کار در محیط مرطوب باید محدودیتهای رسمی سازنده رعایت شود.
مشخصات فنی آمپرمتر کلمپی هیوکی CM4141
نوع دستگاه
آمپرمتر کلمپی / کلمپ متر دیجیتال AC
روش اندازهگیری جریان AC
True RMS
جریان AC
60.00A تا 2000A، سه رنج، 45Hz تا 1kHz
دقت پایه جریان AC
±1.5% rdg. ±0.08A در 45 تا 66Hz
ولتاژ DC
600.0mV تا 1700V، پنج رنج، با شرایط خاص اندازهگیری
دقت پایه ولتاژ DC
±0.5% rdg. ±0.5mV در رنج 600mV
ولتاژ AC
6.000V تا 1000V، چهار رنج، 15Hz تا 1kHz، True RMS
دقت پایه ولتاژ AC
±0.9% rdg. ±0.003V در 45 تا 66Hz و رنج 6V
ولتاژ DC+AC
6.000V تا 1000V، چهار رنج
مقاومت
600.0Ω تا 600.0kΩ، چهار رنج
ظرفیت خازنی
1.000μF تا 1000μF، چهار رنج
فرکانس در حالت ولتاژ
9.999Hz تا 999.9Hz، سه رنج
فرکانس در حالت جریان
99.99Hz تا 999.9Hz، دو رنج
دما
40- تا 400 درجه سانتیگراد، سنسور نوع K
دهانه فک
قطر هسته 55mm؛ حداقل ضخامت مقطع فک 11mm
ابعاد
65 × 247 × 35 میلیمتر
نمایشگر
نمایشگر دیجیتال با نور پسزمینه
قابلیتها
تست پیوستگی، تست دیود، تشخیص خودکار AC/DC، Max/Min/AVG، Peak، Low-pass Filter، Data Hold، Backlight، Auto Power Save و Zero Adjustment
استاندارد ایمنی
CAT IV 600V / CAT III 1000V
حفاظت گردوغبار و آب
IP20 در برخی شرایط اندازهگیری؛ IP50 در شرایط مشخص؛ حفاظت معادل IP54 برای بخش دستی در حالت غیراندازهگیری
دمای کاری
25- تا 65+ درجه سانتیگراد
منبع تغذیه
2 عدد باتری آلکالاین LR03
مدت کارکرد مداوم
حدود 48 ساعت با نور پسزمینه خاموش
اقلام همراه
پراب تست L9207-10، کیف حمل C0203، دو عدد باتری LR03، دفترچه راهنما و برگه نکات استفاده
| مشخصه | مشخصات |
|---|
| مدل |
HIOKI CM4141 |
| نوع دستگاه |
آمپرمتر کلمپی / کلمپ متر دیجیتال AC |
| روش اندازهگیری جریان |
True RMS |
| جریان AC |
60.00A تا 2000A، سه رنج، 45Hz تا 1kHz |
| دقت جریان AC |
±1.5% rdg. ±0.08A در 45 تا 66Hz |
| ولتاژ DC |
600.0mV تا 1700V، پنج رنج، با شرایط خاص سازنده |
| ولتاژ AC |
6.000V تا 1000V، چهار رنج، 15Hz تا 1kHz، True RMS |
| ولتاژ DC+AC |
6.000V تا 1000V |
| مقاومت |
600.0Ω تا 600.0kΩ |
| ظرفیت خازنی |
1.000μF تا 1000μF |
| فرکانس |
در حالت ولتاژ: 9.999Hz تا 999.9Hz؛ در حالت جریان: 99.99Hz تا 999.9Hz |
| دما |
40- تا 400 درجه سانتیگراد، نوع K |
| دهانه فک |
55mm؛ حداقل ضخامت مقطع فک 11mm |
| ابعاد |
65 × 247 × 35 میلیمتر |
| وزن |
300 گرم |
| استاندارد ایمنی |
CAT IV 600V / CAT III 1000V |
| دمای کاری |
25- تا 65+ درجه سانتیگراد |
| باتری |
2 عدد LR03 آلکالاین |
| مدت کارکرد |
حدود 48 ساعت با نور پسزمینه خاموش |
مزایای خرید کلمپ آمپرمتر HIOKI CM4141
اگر هدف شما خرید یک کلمپ آمپرمتر حرفهای برای اندازهگیری جریان AC بالا است، HIOKI CM4141 به دلیل ترکیب ظرفیت اندازهگیری 2000 آمپر، فناوری True RMS، فک 55 میلیمتری، طراحی باریک، وزن 300 گرم و مجموعهای از قابلیتهای اندازهگیری چندگانه، گزینهای مناسب برای استفادههای تخصصی محسوب میشود. این مدل برای تکنسینهایی که علاوه بر جریان به اندازهگیری ولتاژ، مقاومت، فرکانس، ظرفیت و دما نیز نیاز دارند، کاربرد بیشتری نسبت به یک آمپرمتر کلمپی صرف دارد.
برای اطلاع از قیمت آمپرمتر کلمپی هیوکی CM4141، موجودی، شرایط خرید و دریافت مشاوره تخصصی درباره انتخاب کلمپ متر مناسب، میتوانید با کارشناسان کالیبکس در ارتباط باشید. هنگام مقایسه قیمت کلمپ آمپرمتر هیوکی، علاوه بر قیمت نهایی، به اصالت کالا، تجهیزات همراه، شرایط گارانتی و کاربرد موردنظر خود نیز توجه کنید.
سوالات متداول درباره آمپرمتر کلمپی هیوکی CM4141
آمپرمتر کلمپی HIOKI CM4141 حداکثر چه جریان AC را اندازهگیری میکند؟
این مدل توانایی اندازهگیری جریان AC تا 2000 آمپر را دارد و جریان را در سه رنج 60.00A، 600.0A و 2000A اندازهگیری میکند.
آیا HIOKI CM4141 دارای True RMS است؟
بله. اندازهگیری جریان AC و ولتاژ AC این دستگاه با روش True RMS انجام میشود که برای سیگنالهای AC با شکل موج پیچیده کاربرد ویژهای دارد.
قطر دهانه فک کلمپ متر CM4141 چقدر است؟
قطر هسته فک 55 میلیمتر است و طراحی باریک فک با حداقل ضخامت حدود 11 میلیمتر امکان دسترسی آسانتر بین کابلهای متراکم را فراهم میکند.
آیا CM4141 ولتاژ AC و DC را اندازهگیری میکند؟
بله. محدوده ولتاژ AC این دستگاه تا 1000 ولت و محدوده اعلامشده ولتاژ DC تا 1700 ولت است؛ با این حال استفاده از رنجهای بالاتر از 1000 ولت DC تابع شرایط و محدودیتهای ایمنی مشخصشده توسط سازنده است.
آیا کلمپ آمپرمتر هیوکی CM4141 فقط جریان را اندازهگیری میکند؟
خیر. علاوه بر جریان AC، قابلیت اندازهگیری ولتاژ AC/DC، ولتاژ DC+AC، مقاومت، ظرفیت خازنی، فرکانس و دما را نیز دارد و از تست دیود و تست پیوستگی پشتیبانی میکند.
آیا CM4141 برای اندازهگیری کابلهای ضخیم مناسب است؟
بله. فک 55 میلیمتری برای قرارگیری روی هادیهای ضخیم طراحی شده و ساختار باریک فک نیز امکان دسترسی بهتر در تابلوهای شلوغ و بین کابلهای متعدد را فراهم میکند.
آیا HIOKI CM4141 ضدآب است؟
این مدل را نباید در زمان اندازهگیری بهعنوان کلمپ متر کاملاً ضدآب در نظر گرفت. مشخصات رسمی هیوکی سطوح حفاظتی متفاوتی را بسته به وضعیت استفاده اعلام کرده و حفاظت معادل IP54 را برای بخش دستی در حالت غیراندازهگیری ذکر میکند.
وزن آمپرمتر کلمپی هیوکی CM4141 چقدر است؟
وزن دستگاه حدود 300 گرم است که برای یک کلمپ متر با قابلیت اندازهگیری جریان تا 2000 آمپر، وزن مناسبی محسوب میشود.
دمای کاری CM4141 چقدر است؟
محدوده دمای کاری این مدل از 25- تا 65+ درجه سانتیگراد است.
آیا HIOKI CM4141 برای کارهای صنعتی مناسب است؟
بله. ظرفیت اندازهگیری جریان تا 2000 آمپر، طراحی فک برای کابلهای ضخیم و متراکم، True RMS، رده ایمنی CAT IV 600V / CAT III 1000V و محدوده دمای کاری گسترده، این دستگاه را برای بسیاری از کاربردهای تعمیر و نگهداری صنعتی مناسب میکند.
نکته: مشخصات فنی، محدودههای اندازهگیری و الزامات ایمنی ممکن است بسته به نسخه و شرایط استفاده متفاوت باشند. پیش از اندازهگیری مدارهای ولتاژ بالا، حتماً دستورالعمل رسمی سازنده و رده اندازهگیری دستگاه را بررسی کنید.
