نقد و بررسی میگر 5 کیلو ولتی دیجیتالی کیوریتسو KYORITSU 3125A

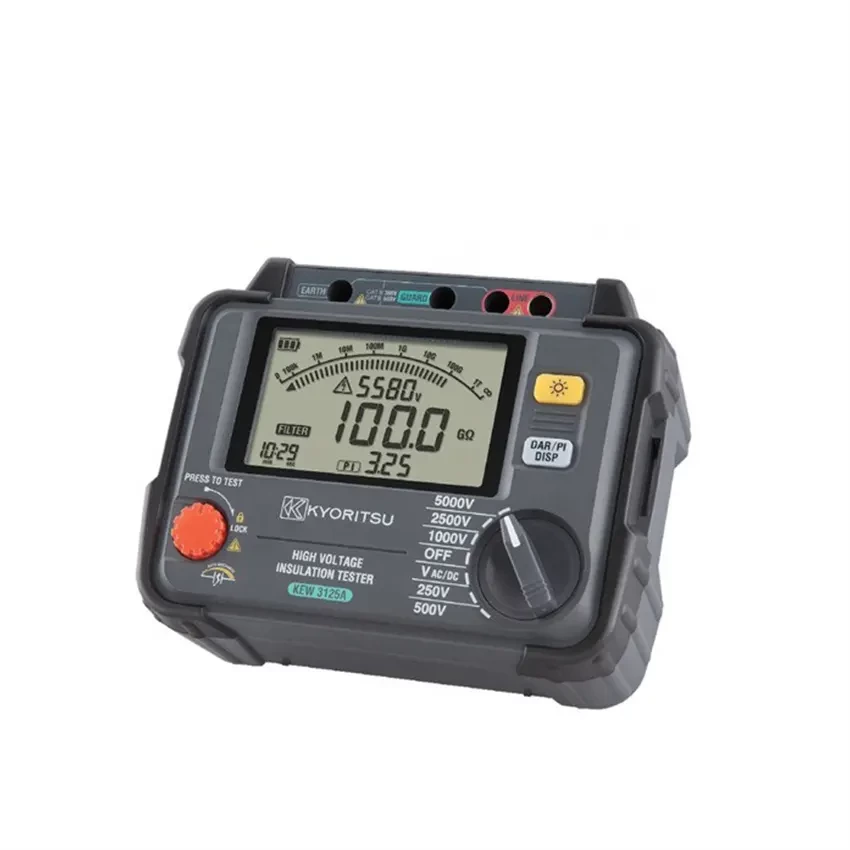

میگر دیجیتال کیوریتسو KYORITSU 3125A یک عایقسنج ولتاژ بالا و حرفهای برای تست وضعیت عایق تجهیزات الکتریکی، کابلها، موتورها، ترانسفورماتورها، تابلوهای برق و سایر تجهیزات صنعتی است. این دستگاه با قابلیت اعمال پنج سطح ولتاژ تست 250، 500، 1000، 2500 و 5000 ولت امکان اندازهگیری مقاومت عایقی تا 1 ترااهم (1TΩ) را فراهم میکند و به همین دلیل یکی از گزینههای مناسب برای تست عایق در کاربردهای صنعتی و تعمیر و نگهداری تجهیزات فشار ضعیف و متوسط محسوب میشود.
میگر 3125A علاوه بر اندازهگیری مقاومت عایق، قابلیت اندازهگیری ولتاژ AC و DC تا 600 ولت را نیز دارد. نمایشگر بزرگ دیجیتال مجهز به نمودار میلهای (Bar Graph) و نور پسزمینه است و کاربر میتواند تغییرات مقدار مقاومت عایقی را به شکل واضح مشاهده کند. همچنین وجود فیلتر کاهش نویز باعث میشود در محیطهایی که نویز الکتریکی وجود دارد، پایداری اندازهگیری افزایش پیدا کند.
میگر کیوریتسو 3125A برای چه کاربردهایی مناسب است؟
مقاومت عایقی یکی از مهمترین شاخصها برای بررسی سلامت تجهیزات و مدارهای الکتریکی است. کاهش مقاومت عایق میتواند نشانه رطوبت، آلودگی، فرسودگی عایق، آسیب کابل یا تخریب عایق سیمپیچ باشد. میگر 5 کیلو ولتی KYORITSU 3125A با اعمال ولتاژ DC بالا به عایق، امکان ارزیابی مقاومت عایقی را فراهم میکند و برای عیبیابی و نگهداری پیشگیرانه تجهیزات الکتریکی بسیار کاربردی است.
- تست مقاومت عایقی کابلهای قدرت و کابلهای صنعتی
- بررسی عایق سیمپیچ موتورهای الکتریکی و ژنراتورها
- تست عایق ترانسفورماتورها و تجهیزات توزیع برق
- کنترل وضعیت عایق تابلوهای برق و تجهیزات صنعتی
- بررسی کیفیت عایق تجهیزات در برنامههای تعمیر و نگهداری
- تشخیص افت کیفیت عایق بر اثر رطوبت، آلودگی و فرسودگی
- تستهای دورهای و پیشگیرانه در تأسیسات الکتریکی
قابلیتهای مهم میگر دیجیتال KYORITSU 3125A
- ولتاژ تست تا 5000 ولت: امکان انتخاب پنج ولتاژ تست 250V، 500V، 1000V، 2500V و 5000V برای کاربردهای مختلف.
- اندازهگیری مقاومت عایقی تا 1TΩ: مناسب برای بررسی عایقهای با مقاومت بسیار بالا.
- اندازهگیری PI: محاسبه شاخص قطبش برای ارزیابی وضعیت عایق در تستهای طولانیتر.
- اندازهگیری DAR: بررسی نسبت جذب دیالکتریک برای ارزیابی وضعیت عایق.
- فیلتر کاهش نویز: کمک به دستیابی به اندازهگیری پایدارتر در محیطهای دارای تداخل الکتریکی.
- اندازهگیری ولتاژ AC/DC: قابلیت اندازهگیری ولتاژ AC و DC در محدوده 30 تا 600 ولت.
- نمایشگر بزرگ دیجیتال: نمایش مقدار اندازهگیری همراه با Bar Graph و نور پسزمینه.
- تشخیص ولتاژ زنده: وجود هشدار ولتاژ برای افزایش ایمنی هنگام اتصال دستگاه به مدار.
- تخلیه خودکار: پس از انجام تست، ولتاژ باقیمانده روی مدار تحت آزمون بهصورت خودکار تخلیه میشود.
- جریان اتصال کوتاه 1.5 میلیآمپر: دستگاه برای انجام تست عایق با جریان اتصال کوتاه محدود طراحی شده است.
اندازهگیری مقاومت عایقی تا 1 ترااهم
یکی از مهمترین ویژگیهای میگر 5kV کیوریتسو 3125A قابلیت اندازهگیری مقاومت عایقی تا 1000 گیگااهم یا 1 ترااهم است. در بالاترین ولتاژ تست یعنی 5000 ولت، دستگاه میتواند مقاومتهای بسیار بالا را در محدودههای مختلف اندازهگیری کند. این ویژگی برای ارزیابی عایق تجهیزاتی که نیازمند تست ولتاژ بالا هستند اهمیت زیادی دارد.
پنج ولتاژ تست قابل انتخاب
کاربر میتواند با توجه به نوع تجهیز و سطح عایق مورد بررسی، یکی از پنج ولتاژ تست 250V، 500V، 1000V، 2500V و 5000V را انتخاب کند. وجود این پنج سطح ولتاژ باعث میشود KYORITSU 3125A برای طیف متنوعی از تستهای عایقی مناسب باشد و بتوان از آن در کاربردهای مختلف تعمیرگاهی، صنعتی و نگهداری تجهیزات استفاده کرد.
قابلیت PI و DAR در عایقسنج کیوریتسو 3125A
در تست عایق، تنها مقدار مقاومت در یک لحظه مشخص نمیتواند همیشه وضعیت واقعی عایق را مشخص کند. به همین دلیل شاخص قطبش PI و نسبت جذب دیالکتریک DAR در تشخیص وضعیت عایق اهمیت دارند. KYORITSU 3125A این دو پارامتر را برای تحلیل بهتر شرایط عایق در اختیار کاربر قرار میدهد.
PI یا Polarization Index نسبت مقاومت عایق در زمان طولانیتر به مقدار مقاومت در زمان اولیه تست است و میتواند برای ارزیابی وضعیت عایق تجهیزات دارای سیمپیچ مورد استفاده قرار گیرد. DAR یا Dielectric Absorption Ratio نیز با مقایسه مقاومت عایق در زمانهای مشخص، اطلاعات بیشتری درباره وضعیت دیالکتریک عایق ارائه میدهد.
فیلتر کاهش نویز برای اندازهگیری پایدار
در محیطهای صنعتی ممکن است تجهیزات اندازهگیری تحت تأثیر نویز ناشی از درایوها، موتورهای الکتریکی، تجهیزات سوئیچینگ و سایر منابع الکترومغناطیسی قرار بگیرند. KYORITSU 3125A به فیلتر کاهش نویز مجهز شده است تا اثر تداخلهای ناخواسته بر نتیجه اندازهگیری کاهش پیدا کند. این قابلیت بهخصوص هنگام انجام تست عایق در محیطهای صنعتی و تابلوهای برق اهمیت دارد.
ایمنی در میگر 5 کیلو ولتی کیوریتسو
به دلیل استفاده از ولتاژهای تست بسیار بالا، رعایت الزامات ایمنی هنگام کار با میگر اهمیت ویژهای دارد. KYORITSU 3125A مطابق استانداردهای ایمنی مربوط به تجهیزات اندازهگیری طراحی شده و دارای رده ایمنی CAT IV 300V / CAT III 600V است. دستگاه همچنین دارای هشدار ولتاژ زنده و قابلیت تخلیه خودکار ولتاژ باقیمانده پس از تست است.
هنگام استفاده از میگر باید قبل از شروع تست از قطع بودن تغذیه تجهیز تحت آزمایش اطمینان حاصل شود و پس از تست نیز تا زمان تخلیه کامل ولتاژ، نباید به مدار یا پرابها دست زد. انتخاب ولتاژ تست نیز باید متناسب با مشخصات تجهیز و دستورالعمل سازنده آن انجام شود.
مشخصات فنی میگر دیجیتال 5 کیلو ولت KYORITSU 3125A
| مشخصه | مقدار / توضیحات |
|---|
| برند |
KYORITSU / کیوریتسو |
| مدل |
3125A |
| نوع دستگاه |
میگر دیجیتال / عایقسنج ولتاژ بالا |
| حداکثر ولتاژ تست |
5000V DC |
| ولتاژهای تست |
250V / 500V / 1000V / 2500V / 5000V |
| حداکثر مقاومت عایقی |
1000GΩ / 1TΩ |
| رنج اندازهگیری ولتاژ AC |
30 تا 600V، فرکانس 50/60Hz |
| رنج اندازهگیری ولتاژ DC |
±30 تا ±600V |
| دقت اندازهگیری ولتاژ |
±(2%rdg + 3dgt) |
| جریان اتصال کوتاه |
حداکثر 1.5mA |
| دقت مقاومت عایقی |
±(5%rdg + 3dgt)؛ در مقادیر 100GΩ و بالاتر تا ±20%rdg |
| شاخص قطبش |
PI |
| نسبت جذب دیالکتریک |
DAR |
| فیلتر کاهش نویز |
دارد |
| نمایشگر |
دیجیتال بزرگ با Bar Graph |
| نور پسزمینه |
دارد |
| هشدار ولتاژ زنده |
دارد |
| تخلیه خودکار ولتاژ |
دارد |
| خاموشی خودکار |
دارد |
| استانداردهای ایمنی |
IEC 61010-1، IEC 61010-2-030، IEC 61010-031 |
| رده ایمنی |
CAT IV 300V / CAT III 600V |
| درجه آلودگی |
Pollution Degree 2 |
| استاندارد EMC |
IEC 61326-1، IEC 61326-2-2 |
| منبع تغذیه |
8 عدد باتری LR14/R14 سایز C |
| ولتاژ تغذیه |
12V DC |
| ابعاد دستگاه |
177 × 226 × 100 میلیمتر |
| وزن |
حدود 1.9 کیلوگرم با باتری |
| حافظه داخلی |
ندارد |
| ارتباط با کامپیوتر |
ندارد |

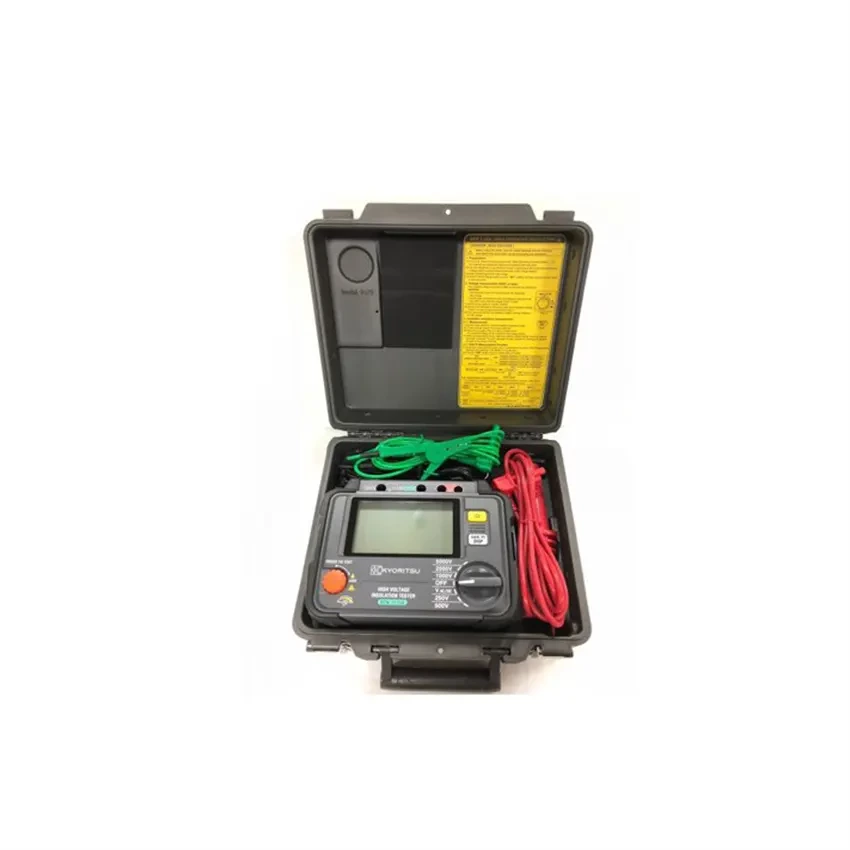

اقلام همراه KYORITSU 3125A
- پراب خط مدل 7165A
- سیم ارت مدل 7264
- سیم Guard مدل 7265
- پراب قلابی مدل 8019
- کیف حمل سخت مدل 9181
- 8 عدد باتری آلکالاین LR14 سایز C
- دفترچه راهنمای دستگاه
تفاوت میگر KYORITSU 3125A با مدلهای معمولی
بسیاری از عایقسنجهای عمومی تنها در محدوده ولتاژهای پایینتر مانند 500 یا 1000 ولت کار میکنند؛ در حالی که میگر KYORITSU 3125A امکان تست تا 5000 ولت را در اختیار کاربر قرار میدهد. همچنین محدوده اندازهگیری مقاومت عایقی تا 1 ترااهم، قابلیتهای PI و DAR، فیلتر کاهش نویز، نمایشگر مجهز به Bar Graph و رده ایمنی CAT IV/CAT III، این دستگاه را به گزینهای مناسب برای تستهای حرفهایتر تبدیل کرده است.
از طرف دیگر، 3125A فاقد حافظه داخلی و ارتباط مستقیم با کامپیوتر است؛ بنابراین اگر ثبت تعداد زیادی از نتایج اندازهگیری، انتقال داده به کامپیوتر یا امکانات پیشرفته مدیریت داده برای شما اهمیت دارد، بهتر است مدلهای جدیدتر و مجهزتر کیوریتسو نیز بررسی شوند.
مزایا و معایب میگر کیوریتسو KYORITSU 3125A
مزایا
- ولتاژ تست بسیار بالا تا 5000 ولت
- اندازهگیری مقاومت عایقی تا 1 ترااهم
- پنج سطح ولتاژ تست برای کاربردهای متنوع
- اندازهگیری PI و DAR
- فیلتر کاهش نویز برای افزایش پایداری اندازهگیری
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- نمایشگر بزرگ با نور پسزمینه و Bar Graph
- هشدار ولتاژ زنده و تخلیه خودکار
- رده ایمنی CAT IV 300V / CAT III 600V
- بدنه مناسب برای استفادههای صنعتی و تعمیر و نگهداری
معایب
- فاقد حافظه داخلی برای ذخیره نتایج اندازهگیری
- فاقد رابط USB یا ارتباط مستقیم با کامپیوتر
- برای تستهای معمولی ممکن است امکانات و ولتاژ 5kV بیش از نیاز کاربر باشد
سؤالات متداول درباره میگر KYORITSU 3125A
میگر KYORITSU 3125A تا چند ولت تست عایق انجام میدهد؟
این دستگاه دارای پنج ولتاژ تست 250، 500، 1000، 2500 و 5000 ولت DC است و حداکثر ولتاژ تست آن 5 کیلوولت است.
حداکثر مقاومت عایقی قابل اندازهگیری با 3125A چقدر است؟
حداکثر محدوده اندازهگیری مقاومت عایقی این مدل 1000 گیگااهم یا 1 ترااهم است.
آیا کیوریتسو 3125A ولتاژ AC و DC را اندازهگیری میکند؟
بله. این میگر علاوه بر تست مقاومت عایقی، ولتاژ AC و DC را در محدوده 30 تا 600 ولت اندازهگیری میکند.
PI و DAR در میگر 3125A چه کاربردی دارند؟
PI یا شاخص قطبش و DAR یا نسبت جذب دیالکتریک، دو پارامتر تشخیصی برای ارزیابی بهتر وضعیت عایق هستند و اطلاعاتی فراتر از یک اندازهگیری لحظهای مقاومت عایقی ارائه میکنند.
آیا KYORITSU 3125A برای تست موتور مناسب است؟
بله. این دستگاه برای بررسی مقاومت عایقی سیمپیچ موتور، ژنراتور و سایر تجهیزات الکتریکی صنعتی کاربرد دارد؛ البته ولتاژ تست باید مطابق مشخصات و دستورالعمل سازنده تجهیز انتخاب شود.
آیا میگر 3125A دارای فیلتر نویز است؟
بله. یکی از قابلیتهای مهم این مدل، فیلتر کاهش نویز است که برای دستیابی به اندازهگیری پایدارتر در محیطهای دارای تداخل الکتریکی طراحی شده است.
آیا نتایج اندازهگیری در KYORITSU 3125A ذخیره میشوند؟
خیر. این مدل فاقد حافظه داخلی برای ثبت نتایج و همچنین فاقد ارتباط مستقیم با کامپیوتر است.
منبع تغذیه میگر کیوریتسو 3125A چیست؟
دستگاه با 8 عدد باتری LR14/R14 سایز C و ولتاژ تغذیه 12 ولت DC کار میکند.
رده ایمنی KYORITSU 3125A چیست؟
این دستگاه دارای رده ایمنی CAT IV 300V و CAT III 600V است و مطابق استانداردهای مرتبط IEC طراحی شده است.
آیا KYORITSU 3125A هنوز مدل مناسبی برای خرید است؟
3125A از نظر قابلیتهای اندازهگیری، ولتاژ تست 5kV، محدوده 1TΩ و امکانات تشخیصی PI و DAR همچنان یک عایقسنج حرفهای محسوب میشود؛ با این حال این مدل در فهرست محصولات متوقفشده کیوریتسو قرار گرفته و مدل جدیدتر KYORITSU 3125B بهعنوان جایگزین آن معرفی شده است. بنابراین هنگام خرید، توجه به موجودی، وضعیت تولید و اصالت دستگاه اهمیت زیادی دارد.
جمعبندی و خرید میگر 5 کیلو ولتی KYORITSU 3125A
میگر دیجیتال کیوریتسو KYORITSU 3125A یک عایقسنج حرفهای 5 کیلوولتی است که برای اندازهگیری مقاومت عایقی تا 1 ترااهم، تست کابل، موتور، ژنراتور، ترانسفورماتور و تجهیزات صنعتی طراحی شده است. ترکیب پنج ولتاژ تست، قابلیت اندازهگیری PI و DAR، فیلتر کاهش نویز، اندازهگیری ولتاژ AC/DC تا 600 ولت، هشدار ولتاژ زنده، تخلیه خودکار و رده ایمنی CAT IV/CAT III باعث شده است این دستگاه برای کارشناسان برق، تکنسینهای تعمیر و نگهداری و متخصصان تست تجهیزات الکتریکی گزینهای کاربردی باشد.
برای اطلاع از قیمت میگر 5 کیلو ولتی کیوریتسو KYORITSU 3125A، شرایط فروش و موجودی دستگاه میتوانید با کارشناسان فروش کالیبکس (Kalibex) تماس بگیرید. هنگام خرید این محصول، بررسی اصالت دستگاه، سلامت پرابها و متعلقات، وضعیت کالیبراسیون و تطابق مدل با نیاز تست اهمیت ویژهای دارد.
