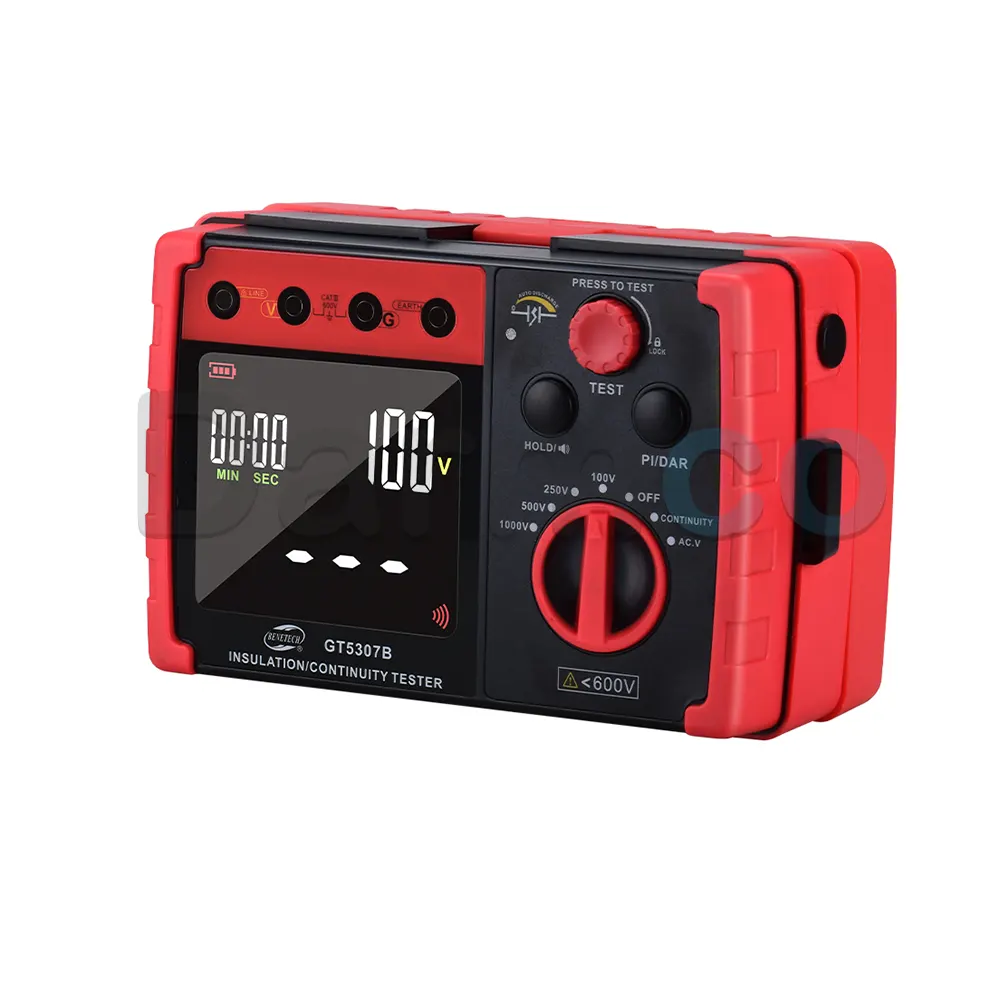

میگر دیجیتال بنتک BENETECH GT5307B یک تستر حرفهای مقاومت عایقی و پیوستگی است که برای بررسی وضعیت عایق تجهیزات الکتریکی، اندازهگیری مقاومتهای پایین و اندازهگیری ولتاژ AC و DC طراحی شده است. این دستگاه با ارائه ولتاژهای تست 100، 250، 500 و 1000 ولت DC، امکان بررسی عایق کابلها، موتورها، ترانسفورماتورها، کلیدها، تجهیزات برقی و سایر مدارهای الکتریکی را فراهم میکند.
یکی از مهمترین ویژگیهای BENETECH GT5307B قابلیت انجام تستهای PI (Polarization Index) و DAR (Dielectric Absorption Ratio) است. این قابلیتها به کاربر اجازه میدهند وضعیت عایق را فقط بر اساس یک مقدار لحظهای مقاومت ارزیابی نکند و رفتار عایق در طول زمان را نیز بررسی نماید. دستگاه همچنین دارای تشخیص خودکار AC/DC، رنج خودکار، قابلیت HOLD، تشخیص وجود ولتاژ روی مدار، نمایش ولتاژ تست، تخلیه خودکار، هشدار ولتاژ بالا و حفاظت در برابر اضافهبار و اتصال کوتاه است.
نمایشگر بزرگ LCD با حداکثر 500 شمارش، چراغ هشدار قرمز و بیزر، طراحی قابل حمل و امکان تغذیه با 6 باتری AA باعث شده است میگر بنتک GT5307B برای تکنسینهای برق، تعمیرکاران، واحدهای نگهداری و تعمیرات، پیمانکاران برق و مراکز تست تجهیزات الکتریکی گزینهای کاربردی باشد.
کاربردهای میگر دیجیتال بنتک GT5307B
مهمترین کاربرد این دستگاه، بررسی مقاومت عایقی تجهیزات و مدارهای الکتریکی است. GT5307B میتواند برای تست عایق سیم و کابل، موتورهای الکتریکی، ترانسفورماتورها، کلیدها، لوازم و تجهیزات برقی و سایر تجهیزات دارای عایق مورد استفاده قرار گیرد. طبق دفترچه دستگاه، این مدل علاوه بر تست عایق، اندازهگیری ولتاژ AC/DC و مقاومت کم را نیز انجام میدهد.
- تست مقاومت عایقی سیمها و کابلهای برق
- بررسی عایق سیمپیچ موتورهای الکتریکی
- تست عایق ترانسفورماتورها
- بررسی عایق کلیدها و تجهیزات الکتریکی
- کنترل وضعیت عایق تابلوها و مدارهای برق
- تست پیوستگی و مقاومتهای پایین
- اندازهگیری ولتاژ AC و DC
- ارزیابی وضعیت عایق با تست PI و DAR
- استفاده در تعمیر و نگهداری پیشگیرانه تجهیزات الکتریکی
- عیبیابی کاهش کیفیت عایق و احتمال افزایش جریان نشتی
ولتاژهای تست میگر BENETECH GT5307B
یکی از مهمترین مشخصات هر میگر، ولتاژهای قابل انتخاب برای تست مقاومت عایقی است. BENETECH GT5307B دارای چهار سطح ولتاژ تست 100V، 250V، 500V و 1000V DC است. حداکثر محدوده اندازهگیری مقاومت عایقی بسته به ولتاژ انتخابی متفاوت است؛ در 100V این محدوده تا 1.5GΩ و در 250V، 500V و 1000V تا 5.5GΩ اعلام شده است.
| ولتاژ تست | محدوده اندازهگیری مقاومت عایقی | ولتاژ مدار باز |
|---|
| 100V DC |
0 تا 1.5GΩ |
100V با تلرانس +20% / -0% |
| 250V DC |
0 تا 5.5GΩ |
250V با تلرانس +20% / -0% |
| 500V DC |
0 تا 5.5GΩ |
500V با تلرانس +20% / -0% |
| 1000V DC |
0 تا 5.5GΩ |
1000V با تلرانس +20% / -0% |
در شرایط تست استاندارد، جریان ثابت دستگاه حدود 1 تا 1.2 میلیآمپر اعلام شده و جریان اتصال کوتاه حدود 2mA است. دقت اندازهگیری مقاومت عایقی نیز برای مقادیر بالاتر از 100kΩ برابر ±(5% از مقدار خواندهشده + 3 رقم) اعلام شده است.
اندازهگیری مقاومت عایقی تا 5.5 گیگااهم
GT5307B برای اندازهگیری مقاومتهای بسیار بالا طراحی شده و در ولتاژهای 250، 500 و 1000 ولت، محدوده اندازهگیری آن تا 5.5GΩ میرسد. مقاومت عایقی بالا معمولاً بیانگر وضعیت مناسبتر سیستم عایقی است، اما تفسیر نتیجه باید با توجه به نوع تجهیز، ولتاژ کاری، دما، رطوبت، استاندارد مربوطه و دستورالعمل سازنده انجام شود.
در تست مقاومت عایقی، مدار تحت آزمایش باید کاملاً از منبع تغذیه جدا و تخلیه شده باشد. دستگاه نیز دارای قابلیت تشخیص مدار دارای ولتاژ و تخلیه خودکار است تا ریسک باقیماندن ولتاژ روی تجهیز پس از تست کاهش یابد. با این حال، قابلیت تخلیه خودکار جایگزین بررسی دستی بیبرق بودن مدار و رعایت الزامات ایمنی نیست.
تست PI در میگر بنتک GT5307B چیست؟
PI یا Polarization Index شاخصی برای ارزیابی رفتار عایق در یک بازه زمانی مشخص است. در GT5307B مقدار PI بر اساس نسبت مقاومت عایقی اندازهگیریشده پس از 10 دقیقه به مقاومت عایقی اندازهگیریشده پس از 1 دقیقه محاسبه میشود:
PI = مقاومت عایقی در دقیقه 10 ÷ مقاومت عایقی در دقیقه 1
دفترچه GT5307B مقادیر PI برابر یا بیشتر از 4 را در محدوده «بهترین»، 2 تا 4 را «خوب»، 1 تا 2 را «هشدار» و کمتر یا مساوی 1 را «ضعیف» دستهبندی میکند. این دستهبندی باید به عنوان راهنمای دستگاه در نظر گرفته شود و برای تصمیمگیری نهایی درباره سلامت عایق، استاندارد و شرایط تجهیز نیز باید بررسی شوند.
تست DAR یا نسبت جذب دیالکتریک
DAR یا Dielectric Absorption Ratio یکی دیگر از روشهای ارزیابی وضعیت عایق است که تغییر مقاومت عایقی در بازه زمانی کوتاهتر را بررسی میکند. در GT5307B این شاخص بر اساس نسبت مقاومت عایقی در دقیقه اول به مقاومت عایقی در حدود 15 ثانیه محاسبه میشود. دفترچه دستگاه مقدار DAR برابر یا بیشتر از 1.4 را «بهترین»، بین 1 تا 1.4 را «خوب» و کمتر از 1 را «ضعیف» معرفی میکند.
اندازهگیری مقاومت کم و تست پیوستگی
یکی دیگر از قابلیتهای کاربردی این دستگاه، اندازهگیری مقاومتهای پایین در محدوده 0 تا 999Ω است. رزولوشن این بخش 0.1Ω و ولتاژ مدار باز حدود 5V است. دقت پایه اندازهگیری مقاومت کم حدود ±(2% + 3 digit) اعلام شده است. همچنین زمانی که مقاومت اندازهگیریشده کمتر از 20Ω باشد، دستگاه میتواند با بیزر کاربر را مطلع کند.
اندازهگیری ولتاژ AC و DC
BENETECH GT5307B علاوه بر تست مقاومت عایقی، امکان اندازهگیری ولتاژ را نیز دارد. محدوده اندازهگیری ولتاژ DC از حدود ±30 تا ±600V و محدوده اندازهگیری ولتاژ AC از 30 تا 600V با فرکانس 50/60Hz است. رزولوشن اندازهگیری ولتاژ DC برابر 1V و دقت اعلامشده برای اندازهگیری ولتاژ حدود ±(2%rdg + 3dgt) است.
قابلیت تشخیص خودکار AC و DC نیز باعث میشود کاربر هنگام اندازهگیری ولتاژ متناوب یا مستقیم، نوع سیگنال را از طریق نمایشگر تشخیص دهد. با این حال، محدوده مجاز دستگاه باید پیش از اتصال به مدار بررسی شود و نباید برای اندازهگیری ولتاژهای بالاتر از محدوده مشخصشده استفاده شود.
حفاظت و امکانات ایمنی GT5307B
از آنجا که تست مقاومت عایقی با ولتاژ DC بالا انجام میشود، امکانات ایمنی اهمیت زیادی دارند. میگر بنتک GT5307B به تشخیص ولتاژ روی مدار، هشدار ولتاژ بالا، چراغ هشدار قرمز، بیزر، حفاظت در برابر اضافهبار، حفاظت اتصال کوتاه و تخلیه خودکار مجهز شده است.
- تشخیص وجود ولتاژ روی تجهیز تحت تست
- هشدار ولتاژ بالا
- چراغ هشدار قرمز
- هشدار صوتی با بیزر
- تخلیه خودکار پس از تست
- حفاظت در برابر اتصال کوتاه
- حفاظت اضافهبار در محدوده مقاومت عایقی تا AC 1200V برای 10 ثانیه
- حفاظت اضافهبار در محدوده ولتاژ تا AC 720V برای 10 ثانیه
- ولتاژ تحمل AC 6000V در فرکانس 50/60Hz برای 5 ثانیه
توجه: این امکانات ایمنی به معنای مجاز بودن تماس کاربر با مدار تحت تست نیست. هنگام تست مقاومت عایقی، هادیها و نقاط تست میتوانند دارای ولتاژ خطرناک باشند و کاربر باید طبق دستورالعمل دستگاه و الزامات ایمنی برق عمل کند. دفترچه سازنده نیز تأکید میکند که مدار قبل از تست عایق باید کاملاً از مدارهای تغذیه جدا و تخلیه شده باشد.
نمایشگر و قابلیتهای کاربردی میگر بنتک
- نمایشگر LCD بزرگ با حداکثر 500 شمارش
- نمایش واحد مقاومت و ولتاژ
- نمایش مقدار ولتاژ تست
- قابلیت HOLD برای ثابت نگه داشتن مقدار نمایش دادهشده
- نمایش وضعیت باتری
- نمایش هشدار اضافهمحدوده با علامت Hi
- نمایش وضعیت AC و DC
- نمایش PI و DAR
- رنج خودکار
- نرخ نمونهبرداری 2 بار در ثانیه
- بیزر هشدار
- چراغ هشدار قرمز
مشخصات فنی میگر دیجیتال BENETECH GT5307B
| مشخصات | مقدار / توضیحات |
|---|
| برند |
BENETECH |
| مدل |
GT5307B |
| نوع دستگاه |
میگر دیجیتال / تستر مقاومت عایقی و پیوستگی |
| نمایشگر |
LCD بزرگ، حداکثر 500 شمارش |
| ولتاژهای تست عایقی |
100V / 250V / 500V / 1000V DC |
| محدوده مقاومت عایقی در 100V |
0 تا 1.5GΩ |
| محدوده مقاومت عایقی در 250V |
0 تا 5.5GΩ |
| محدوده مقاومت عایقی در 500V |
0 تا 5.5GΩ |
| محدوده مقاومت عایقی در 1000V |
0 تا 5.5GΩ |
| دقت مقاومت عایقی |
±(5%rdg + 3dgt) برای مقادیر بالاتر از 100kΩ |
| جریان تست ثابت |
حدود 1 تا 1.2mA |
| جریان اتصال کوتاه |
حدود 2mA |
| اندازهگیری مقاومت کم |
0 تا 999Ω |
| رزولوشن مقاومت کم |
0.1Ω |
| دقت مقاومت کم |
±(2% + 3 digit) |
| ولتاژ مدار باز مقاومت کم |
حدود 5V |
| اندازهگیری ولتاژ DC |
±30 تا ±600V |
| اندازهگیری ولتاژ AC |
30 تا 600V، فرکانس 50/60Hz |
| رزولوشن ولتاژ |
1V |
| دقت ولتاژ |
±(2%rdg + 3dgt) |
| تست PI |
دارد |
| تست DAR |
دارد |
| تشخیص خودکار AC/DC |
دارد |
| رنج خودکار |
دارد |
| قفل داده |
دارد |
| تشخیص مدار دارای ولتاژ |
دارد |
| نمایش ولتاژ تست |
دارد |
| تخلیه خودکار |
دارد |
| هشدار اضافهمحدوده |
نمایش Hi |
| هشدار ولتاژ بالا |
دارد |
| هشدار نوری |
چراغ قرمز |
| هشدار صوتی |
بیزر |
| هشدار باتری ضعیف |
دارد |
| نرخ نمونهبرداری |
2 بار در ثانیه |
| ارتفاع کاری |
حداکثر 2000 متر، برای استفاده داخلی |
| دمای کاری |
0 تا 40°C |
| رطوبت کاری |
حداکثر 85% RH |
| دمای نگهداری |
20- تا 60°C |
| رطوبت نگهداری |
حداکثر 90% RH |
| حفاظت اضافهبار مقاومت عایقی |
AC 1200V به مدت 10 ثانیه |
| حفاظت اضافهبار محدوده ولتاژ |
AC 720V به مدت 10 ثانیه |
| ولتاژ تحمل |
AC 6000V، 50/60Hz، به مدت 5 ثانیه |
| مقاومت عایقی داخلی |
≥1000MΩ در DC 1000V |
| منبع تغذیه |
6 عدد باتری AA، هرکدام 1.5V، مجموعاً DC 9V |
| منبع تغذیه خارجی |
DC 9V / 1.5A |
| مصرف جریان |
حداکثر حدود 1.5A، معمولاً حدود 50mA |
| عمر باتری |
حدود 12 ساعت |
| ابعاد |
176 × 110 × 77 میلیمتر |
| استاندارد ایمنی ذکرشده در دفترچه |
IEC 61010-1، CAT III 600V / CAT I 2500V |
| اقلام همراه |
2 پراب تست، 2 گیره سوسماری، 6 باتری AA، دفترچه راهنما، بند و کیف پارچهای |
مشخصات فنی بالا بر اساس دفترچه راهنمای GT5307B و مستندات فنی منتشرشده برای این مدل تنظیم شده است. در اطلاعات اولیه برخی فروشگاهها، عبارت «تا 10MΩ» برای این دستگاه درج شده بود، اما دفترچه فنی محدوده مقاومت عایقی را تا 5.5GΩ در ولتاژهای 250، 500 و 1000 ولت اعلام میکند؛ بنابراین برای مشخصات محصول، دادههای دفترچه فنی مبنا قرار گرفتهاند.
شرایط محیطی و منبع تغذیه
این میگر برای کار در دمای 0 تا 40 درجه سانتیگراد و رطوبت حداکثر 85 درصد RH طراحی شده است. دمای نگهداری دستگاه از 20- تا 60 درجه سانتیگراد و رطوبت نگهداری حداکثر 90 درصد RH اعلام شده است. حداکثر ارتفاع مجاز استفاده نیز 2000 متر و برای استفاده در فضای داخلی ذکر شده است.
منبع تغذیه اصلی دستگاه 6 عدد باتری AA یک و نیم ولتی است که مجموعاً ولتاژ 9V را فراهم میکنند. همچنین امکان استفاده از منبع تغذیه خارجی DC 9V / 1.5A وجود دارد. عمر باتری در مشخصات فنی حدود 12 ساعت اعلام شده است.
روش استفاده از میگر BENETECH GT5307B
- ابتدا دستگاه، پرابها و گیرههای تست را از نظر سلامت ظاهری بررسی کنید.
- مدار یا تجهیز مورد آزمایش را کاملاً از منبع تغذیه جدا کنید.
- اطمینان حاصل کنید که مدار تحت تست کاملاً تخلیه شده است.
- ولتاژ تست مناسب را از بین 100V، 250V، 500V و 1000V انتخاب کنید.
- پرابها را مطابق ترمینالهای موردنظر دستگاه به تجهیز متصل کنید.
- دکمه TEST را برای شروع آزمون فشار دهید یا طبق مکانیزم قفل دستگاه آن را فعال کنید.
- مقدار مقاومت عایقی را از روی نمایشگر LCD بخوانید.
- در صورت نیاز، تست PI یا DAR را انتخاب کنید.
- پس از پایان تست اجازه دهید تخلیه خودکار انجام شود.
- پیش از لمس تجهیز، با روش ایمن و مناسب از بیبرق بودن آن اطمینان حاصل کنید.
هشدار ایمنی: هنگام تست عایقی، دستگاه ولتاژ DC بالایی ایجاد میکند. مدار مورد آزمایش باید کاملاً از منبع تغذیه جدا و تخلیه شده باشد. در هنگام اندازهگیری به قسمتهای هادی و مدار تحت تست دست نزنید. دفترچه GT5307B نیز تأکید میکند که عملیات تست باید توسط فرد واجد صلاحیت و مطابق دستورالعمل ایمنی انجام شود.
تفاوت میگر GT5307B با مولتیمتر معمولی
مولتیمتر معمولی برای اندازهگیری مقاومتهای عادی، ولتاژ و جریان در مدارها طراحی شده است، اما میگر دیجیتال برای ارزیابی مقاومت عایقی از ولتاژ تست DC بالاتر استفاده میکند. GT5307B علاوه بر تست عایقی تا 5.5GΩ، دارای تستهای PI و DAR است که در ارزیابی تخصصیتر عایق کاربرد دارند. بنابراین برای بررسی وضعیت عایق کابلها، موتورها و تجهیزات برق، میگر ابزار مناسبتری نسبت به مقاومتسنج معمولی مولتیمتر است.
مزایای میگر دیجیتال بنتک GT5307B
- چهار سطح ولتاژ تست 100V، 250V، 500V و 1000V
- اندازهگیری مقاومت عایقی تا 5.5GΩ
- تست PI برای ارزیابی شاخص قطبش
- تست DAR برای بررسی نسبت جذب دیالکتریک
- اندازهگیری مقاومت کم تا 999Ω
- اندازهگیری ولتاژ AC و DC تا 600V
- تشخیص خودکار AC و DC
- تشخیص ولتاژ روی مدار تحت تست
- تخلیه خودکار
- هشدار ولتاژ بالا
- چراغ هشدار قرمز و بیزر
- قابلیت HOLD
- نمایشگر بزرگ LCD
- تغذیه با باتریهای استاندارد AA
- امکان تغذیه خارجی 9V / 1.5A
- طراحی قابل حمل و مناسب استفادههای تعمیراتی و صنعتی
سوالات متداول درباره میگر دیجیتال BENETECH GT5307B
میگر BENETECH GT5307B برای چه کاری استفاده میشود؟
GT5307B برای تست مقاومت عایقی، اندازهگیری مقاومت کم، اندازهگیری ولتاژ AC و DC و بررسی وضعیت عایق تجهیزات الکتریکی مانند کابل، موتور، ترانسفورماتور و کلیدها استفاده میشود.
ولتاژهای تست میگر GT5307B چند ولت است؟
این مدل چهار سطح ولتاژ تست 100، 250، 500 و 1000 ولت DC دارد.
حداکثر مقاومت عایقی قابل اندازهگیری با GT5307B چقدر است؟
در ولتاژهای تست 250V، 500V و 1000V، حداکثر محدوده اندازهگیری مقاومت عایقی تا 5.5GΩ اعلام شده است. در ولتاژ 100V، محدوده تا 1.5GΩ است.
آیا GT5307B تست PI و DAR دارد؟
بله. این دستگاه هر دو تست Polarization Index یا PI و Dielectric Absorption Ratio یا DAR را پشتیبانی میکند و نتایج مربوط به این آزمونها روی نمایشگر دستگاه قابل مشاهده است.
محدوده اندازهگیری مقاومت کم در GT5307B چقدر است؟
مقاومت کم در محدوده 0 تا 999Ω اندازهگیری میشود و رزولوشن این بخش 0.1Ω است.
آیا این میگر ولتاژ AC و DC را اندازهگیری میکند؟
بله. محدوده ولتاژ DC حدود ±30 تا ±600V و محدوده ولتاژ AC حدود 30 تا 600V با فرکانس 50/60Hz است.
آیا میگر بنتک GT5307B دارای تخلیه خودکار است؟
بله. دستگاه به قابلیت تخلیه خودکار مجهز است تا پس از پایان تست، تخلیه بار باقیمانده در تجهیز تحت آزمایش مدیریت شود؛ با این حال، کاربر همچنان باید الزامات ایمنی و بیبرق بودن مدار را بررسی کند.
منبع تغذیه GT5307B چیست؟
این دستگاه با 6 عدد باتری AA یک و نیم ولتی کار میکند و امکان استفاده از آداپتور خارجی DC 9V / 1.5A نیز برای آن در نظر گرفته شده است.
آیا GT5307B رنج خودکار دارد؟
بله. میگر بنتک GT5307B دارای قابلیت Auto Range است و در بخش اندازهگیری مقاومت عایقی امکان انتخاب خودکار محدوده مناسب را فراهم میکند.
آیا GT5307B هشدار ولتاژ بالا دارد؟
بله. دستگاه دارای هشدار ولتاژ بالا، چراغ هشدار قرمز و بیزر است تا هنگام وجود شرایط خطرناک، کاربر را مطلع کند.
ابعاد میگر دیجیتال BENETECH GT5307B چقدر است؟
ابعاد دستگاه حدود 176 × 110 × 77 میلیمتر است.
چه اقلامی همراه میگر GT5307B ارائه میشود؟
اقلام اعلامشده شامل خود دستگاه، 2 عدد پراب تست، 2 عدد گیره سوسماری، 6 عدد باتری AA، دفترچه راهنما، بند و کیف پارچهای است.
جمعبندی و خرید میگر دیجیتال بنتک GT5307B
اگر به دنبال یک میگر دیجیتال چندمنظوره برای تست مقاومت عایقی، مقاومت کم و ولتاژ AC/DC هستید، BENETECH GT5307B مجموعهای از قابلیتهای کاربردی را در اختیار شما قرار میدهد. چهار ولتاژ تست 100، 250، 500 و 1000V، محدوده مقاومت عایقی تا 5.5GΩ، تستهای PI و DAR، اندازهگیری مقاومت کم تا 999Ω، اندازهگیری ولتاژ تا 600V، رنج خودکار، تشخیص ولتاژ روی مدار و امکانات حفاظتی، این مدل را برای تعمیر و نگهداری و بررسی تجهیزات الکتریکی مناسب میکند.
برای خرید میگر بنتک GT5307B بهتر است علاوه بر قیمت، به ولتاژهای تست مورد نیاز، محدوده مقاومت عایقی، دقت اندازهگیری، قابلیت PI/DAR، امکانات ایمنی و اصالت دستگاه توجه شود. کالیبکس میتواند این مدل را به عنوان یکی از گزینههای کاربردی برای تست و عیبیابی عایق تجهیزات الکتریکی در اختیار کاربران حرفهای قرار دهد.
