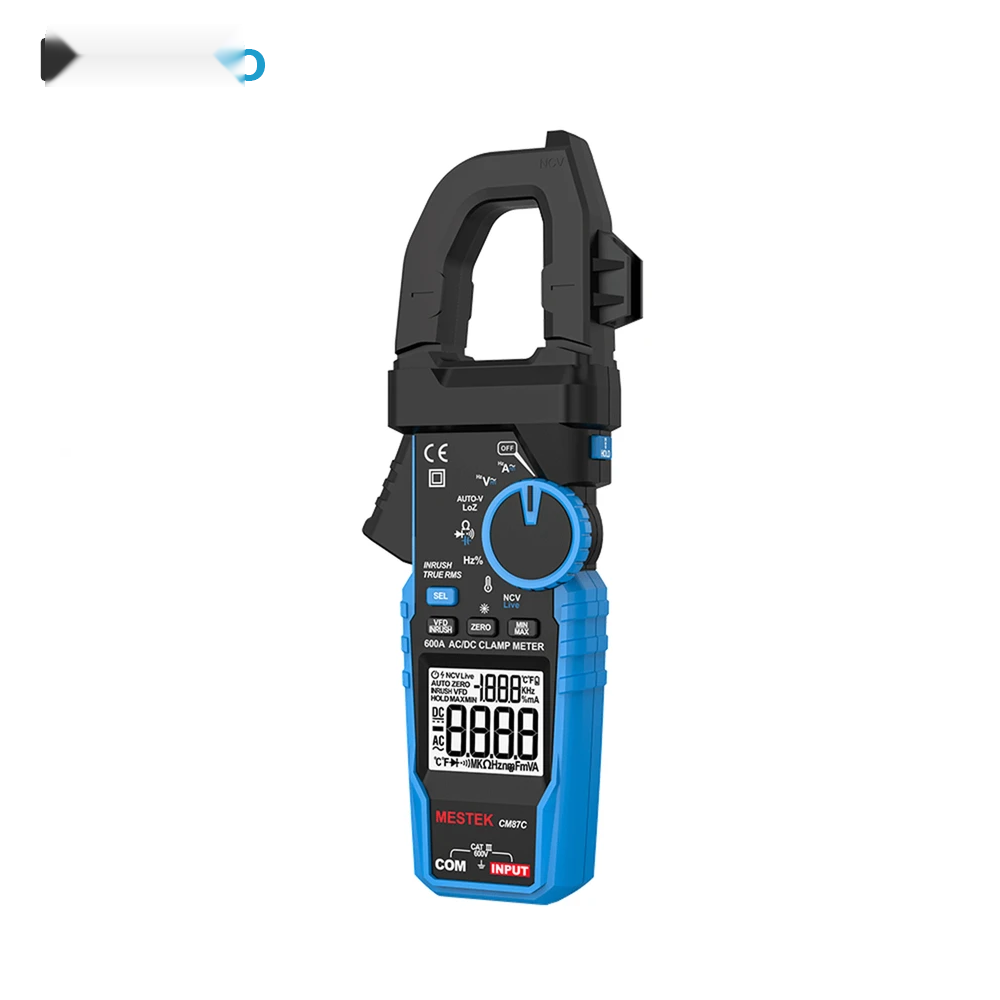

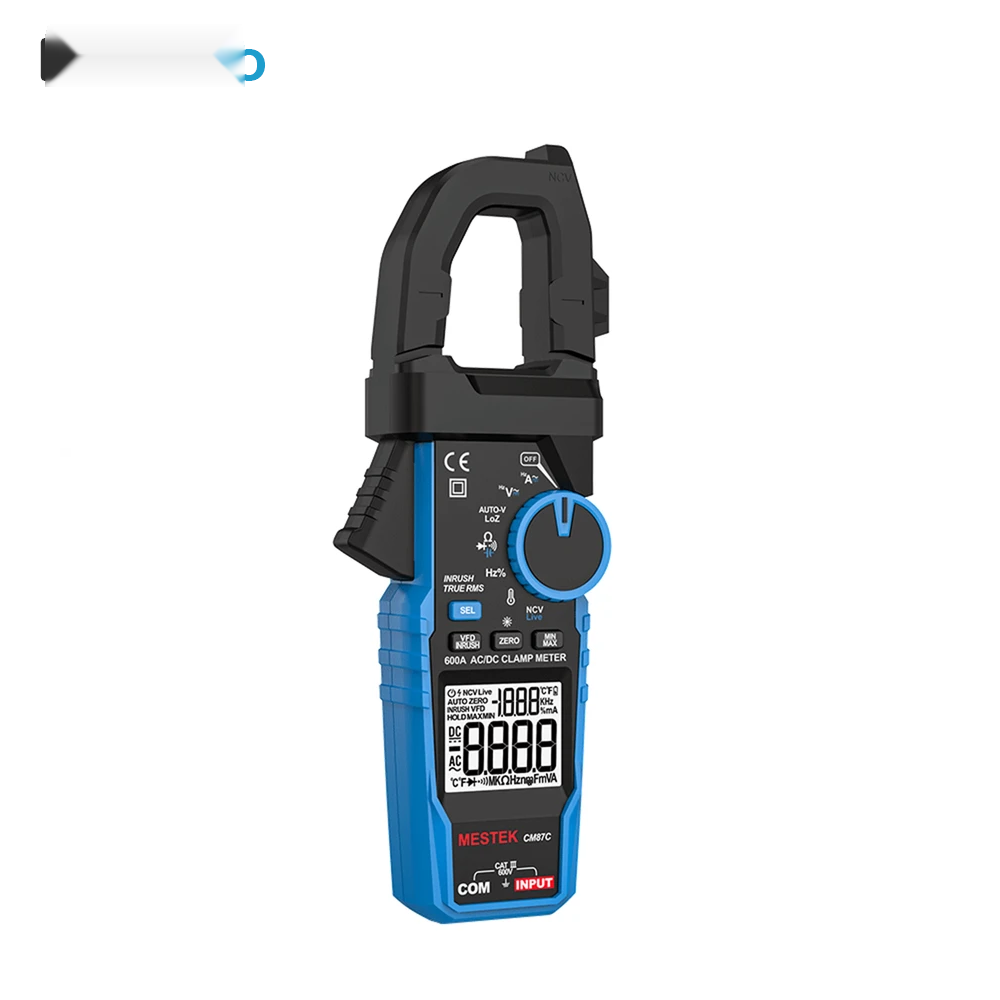

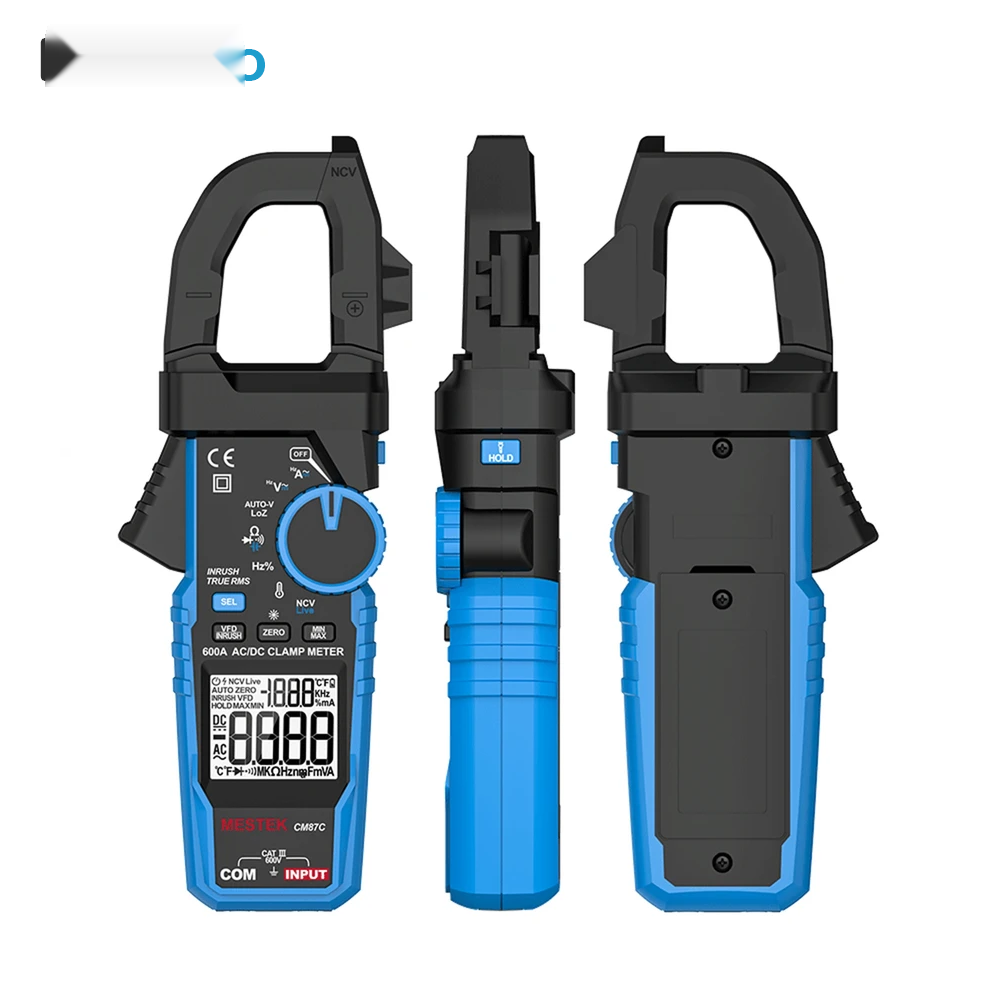

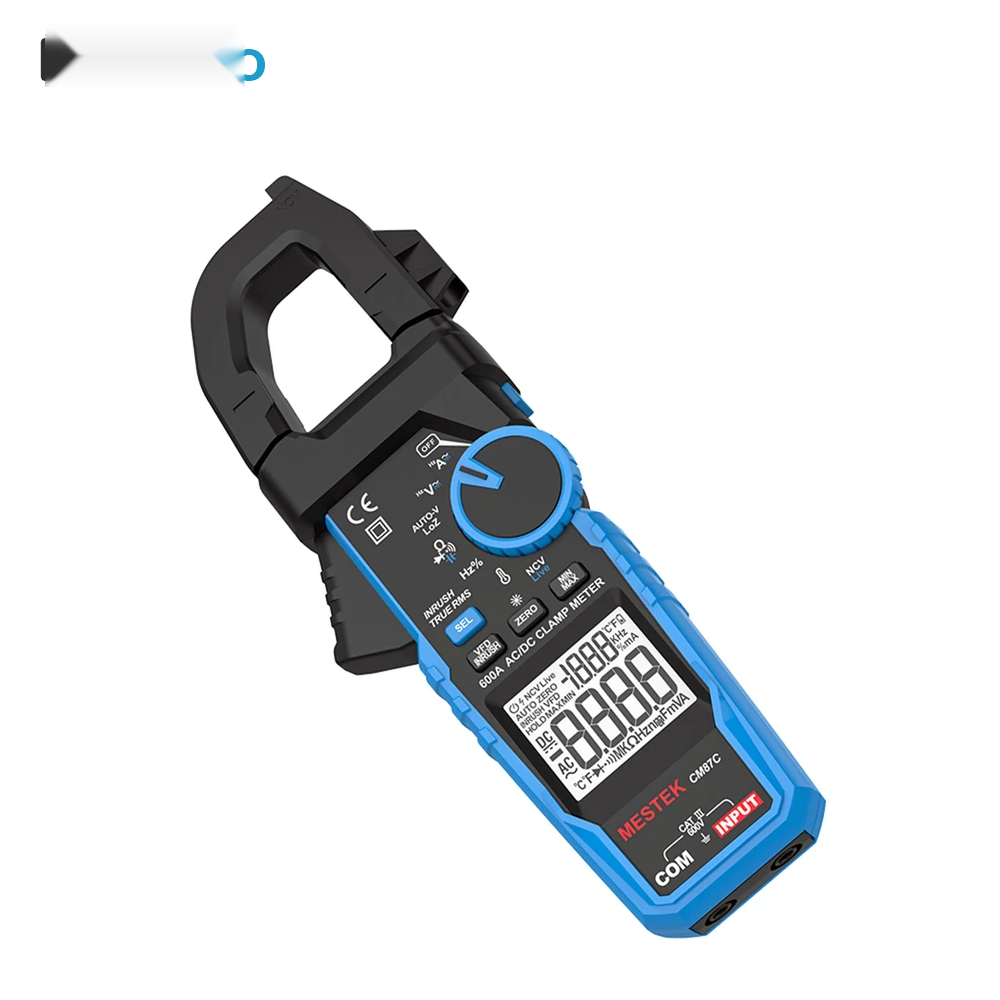

معرفی مولتی متر کلمپی دیجیتال مستک مدل MESTEK CM87C
مولتی متر کلمپی دیجیتال MESTEK CM87C یک ابزار اندازه گیری حرفه ای و چند منظوره برای تکنسین های برق، تعمیرکاران تجهیزات صنعتی، برقکاران ساختمان، مهندسان تاسیسات و کاربران فنی است. این دستگاه علاوه بر عملکرد یک مولتی متر کلمپی، مجموعه ای از قابلیت های تخصصی مانند اندازه گیری جریان AC و DC، ولتاژ AC و DC، مقاومت، ظرفیت خازنی، فرکانس، دما، تست دیود، تست تداوم، تشخیص ولتاژ غیرتماسی NCV، شناسایی سیم برق و اندازه گیری جریان هجومی Inrush را در اختیار کاربر قرار می دهد. مطابق مشخصات منتشرشده برای CM87C، این مدل جریان AC/DC تا ۶۰۰ آمپر و ولتاژ AC/DC تا ۶۰۰ ولت را اندازه گیری می کند و از فناوری True RMS برای اندازه گیری دقیق تر سیگنال های متناوب بهره می برد.

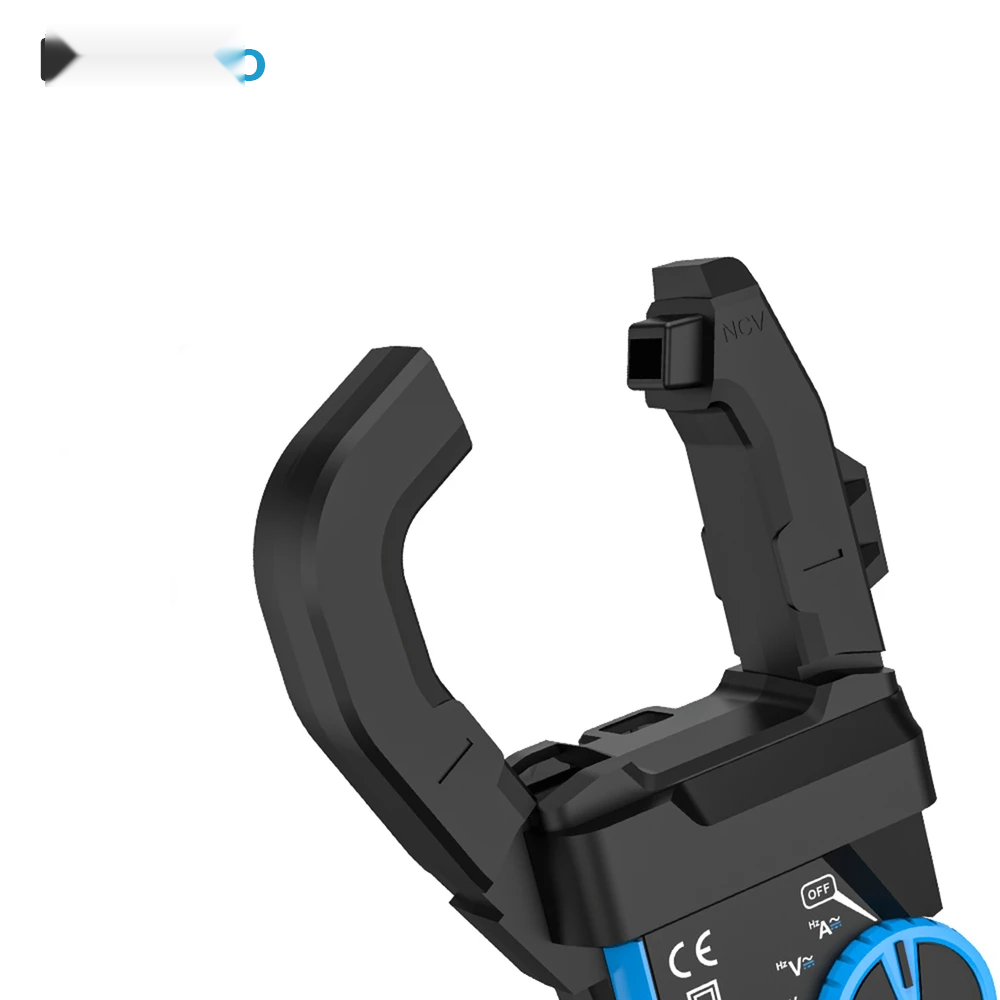

مهم ترین مزیت طراحی کلمپی MESTEK CM87C این است که برای اندازه گیری جریان، نیازی به باز کردن مدار یا قطع کردن سیم وجود ندارد. کافی است فک کلمپ را به دور یک هادی قرار دهید تا مقدار جریان روی نمایشگر نشان داده شود. دهانه فک این مدل حدود ۴۲ میلی متر است و برای بسیاری از کابل ها و هادی های مورد استفاده در تابلوهای برق و تاسیسات مناسب است. در اندازه گیری جریان DC نیز قابلیت Zero برای حذف آفست و اثر میدان مغناطیسی محیط در نظر گرفته شده است.
وجود نمایشگر دیجیتال ۵۹۹۹ Counts، رنج یابی خودکار، نور پس زمینه و چراغ قوه داخلی باعث شده CM87C برای استفاده در محیط های کم نور، تابلو برق، موتورخانه، کارگاه و پروژه های تعمیراتی گزینه ای کاربردی باشد. علاوه بر این، قابلیت های HOLD و MIN/MAX امکان ثابت نگه داشتن مقدار اندازه گیری شده و مشاهده حداقل و حداکثر مقادیر ثبت شده را فراهم می کنند. خاموشی خودکار نیز به کاهش مصرف باتری کمک می کند.
چرا مولتی متر کلمپی MESTEK CM87C انتخاب مناسبی است؟
اگر به دنبال یک مولتی متر کلمپی AC/DC هستید که علاوه بر اندازه گیری جریان و ولتاژ، امکاناتی مانند تست دما، فرکانس، خازن، مقاومت، دیود، تداوم، NCV، VFD و Inrush را نیز ارائه دهد، MESTEK CM87C مجموعه ای کامل از ابزارهای مورد نیاز برای عیب یابی الکتریکی را در یک دستگاه قابل حمل جمع کرده است. ترکیب فک کلمپی، True RMS، رنج یابی خودکار و قابلیت های تخصصی صنعتی، این مدل را برای کارهای تعمیراتی و نگهداری تجهیزات الکتریکی کاربردی می کند.
ویژگی های مهم مولتی متر کلمپی مستک MESTEK CM87C
۱. اندازه گیری جریان AC و DC تا ۶۰۰ آمپر
CM87C قابلیت اندازه گیری جریان متناوب و مستقیم تا ۶۰۰ آمپر را دارد. اندازه گیری جریان از طریق فک کلمپی انجام می شود و در نتیجه برای بررسی مدارهای فعال، بدون نیاز به قطع سیم، بسیار کاربردی است. برای دستیابی به نتیجه صحیح، فک باید فقط دور یک هادی قرار گیرد؛ قرار دادن همزمان سیم رفت و برگشت داخل فک می تواند باعث خنثی شدن میدان و نمایش مقدار نادرست شود.
۲. فناوری True RMS برای اندازه گیری دقیق تر
فناوری True RMS به دستگاه کمک می کند مقدار مؤثر سیگنال های AC را در شرایط واقعی بهتر اندازه گیری کند. این قابلیت در محیط هایی که با منابع تغذیه سوئیچینگ، تجهیزات الکترونیکی، موتور و بارهای غیرخطی سروکار دارید، اهمیت بیشتری پیدا می کند و باعث می شود اندازه گیری ها قابل اتکاتر باشند.
۳. اندازه گیری جریان هجومی Inrush
قابلیت Inrush برای ثبت جریان لحظه ای هنگام راه اندازی تجهیزات طراحی شده است. این ویژگی برای بررسی جریان شروع به کار موتور، کمپرسور، تجهیزات دارای بار القایی و سایر دستگاه هایی که در لحظه روشن شدن جریان بیشتری می کشند، کاربرد دارد. محدوده جریان هجومی CM87C تا ۶۰۰ آمپر اعلام شده است.
۴. حالت VFD برای بررسی مدارهای دارای اینورتر
حالت VFD برای اندازه گیری در مدارهای دارای درایو فرکانس متغیر یا اینورتر کاربرد دارد. این حالت با کاهش اثر مؤلفه های فرکانس بالا می تواند به پایدارتر شدن نتیجه اندازه گیری در مدارهای VFD کمک کند. این قابلیت برای تکنسین های برق صنعتی و تعمیرکاران سیستم های کنترل موتور اهمیت ویژه ای دارد.
۵. تشخیص ولتاژ غیرتماسی NCV و شناسایی سیم برق
قابلیت NCV امکان بررسی اولیه وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم می کند. دستگاه علاوه بر NCV، قابلیت LIVE Wire Recognition نیز دارد و در حالت مخصوص می تواند وجود سیم برق را با هشدار دیداری و صوتی اعلام کند. لازم است توجه شود که NCV یک قابلیت تشخیص اولیه است و نباید جایگزین اندازه گیری مستقیم و اصول ایمنی برق شود.
۶. حالت LoZ برای کاهش خطای ولتاژهای القایی
حالت LoZ یا امپدانس ورودی پایین برای شرایطی مفید است که ولتاژهای القایی یا به اصطلاح ولتاژهای کاذب باعث نمایش مقدار غیرواقعی شوند. استفاده از LoZ می تواند به تشخیص بهتر وضعیت واقعی مدار در برخی شرایط عیب یابی کمک کند.
۷. اندازه گیری دما با پراب ترموکوپل نوع K
MESTEK CM87C امکان اندازه گیری دما با ترموکوپل نوع K را فراهم می کند. محدوده اندازه گیری دمای اعلام شده برای این مدل ۲۰- تا ۱۰۰۰ درجه سانتی گراد است. این قابلیت برای بررسی دمای موتور، تجهیزات الکتریکی، قطعات، سطوح و فرآیندهای حرارتی کاربرد دارد.
۸. اندازه گیری مقاومت، ظرفیت خازنی و فرکانس
این دستگاه علاوه بر پارامترهای اصلی برق، امکان اندازه گیری مقاومت تا ۶۰ مگااهم، ظرفیت خازنی تا ۶۰ میلی فاراد و فرکانس تا ۱۰ مگاهرتز را فراهم می کند. بنابراین CM87C می تواند در بسیاری از پروژه های تعمیر و عیب یابی بردها، مدارها و تجهیزات الکتریکی مورد استفاده قرار گیرد.
۹. تست دیود و تست تداوم با بیزر
برای بررسی مسیرهای الکتریکی، سیم کشی و قطعات، قابلیت تست تداوم و تست دیود در نظر گرفته شده است. بیزر تداوم نیز در صورت پایین بودن مقاومت مسیر، هشدار صوتی ایجاد می کند؛ آستانه اعلام شده برای تداوم کمتر از ۳۰ اهم است.
۱۰. نمایشگر ۵۹۹۹ Counts با نور پس زمینه
نمایشگر دیجیتال ۵۹۹۹ Counts اطلاعات اندازه گیری را با وضوح مناسب نمایش می دهد. نور پس زمینه نیز مشاهده اعداد را در تابلوهای برق، موتورخانه ها، کارگاه ها و محیط های کم نور آسان تر می کند. دستگاه به همراه چراغ قوه داخلی، برای کار در فضاهایی که نور کافی وجود ندارد کاربرد بیشتری پیدا می کند.
کاربردهای مولتی متر کلمپی MESTEK CM87C
- اندازه گیری جریان AC و DC در تابلوهای برق
- عیب یابی تجهیزات و مدارهای الکتریکی
- بررسی جریان مصرفی موتورهای الکتریکی
- بررسی جریان هجومی هنگام راه اندازی موتور و تجهیزات
- اندازه گیری مدارهای دارای اینورتر و VFD
- اندازه گیری دما با ترموکوپل نوع K
- تست مقاومت، خازن، دیود و تداوم سیم ها
- اندازه گیری فرکانس در تجهیزات و مدارهای الکترونیکی
- بازرسی اولیه سیم های برق با قابلیت NCV و LIVE
- مناسب برای تکنسین های برق صنعتی، تعمیرکاران و مهندسان تاسیسات
مزایای خرید مولتی متر کلمپی مستک CM87C
یکی از مهم ترین مزایای MESTEK CM87C، ترکیب چندین ابزار اندازه گیری در یک دستگاه است. کاربر می تواند با یک دستگاه، جریان AC/DC، ولتاژ AC/DC، مقاومت، خازن، فرکانس، دما، دیود و تداوم را بررسی کند و برای عیب یابی سریع تر از امکاناتی مانند NCV، LIVE، Inrush، VFD، LoZ، HOLD و MIN/MAX بهره ببرد. وجود فک کلمپی نیز اندازه گیری جریان را بدون قطع مدار امکان پذیر می کند.
از طرف دیگر، قابلیت True RMS، نمایشگر ۵۹۹۹ Counts، رنج یابی خودکار، چراغ قوه و نور پس زمینه باعث می شوند CM87C هم برای استفاده حرفه ای و هم برای کارهای تعمیراتی روزمره گزینه ای کاربردی باشد. استاندارد ایمنی اعلام شده برای این مدل EN61010-2-032 / CAT III 600V است و حداکثر ولتاژ ورودی دستگاه نیز ۶۰۰ ولت اعلام شده است.
مشخصات فنی مولتی متر کلمپی MESTEK CM87C
نوع دستگاه
مولتی متر کلمپی دیجیتال
نمایشگر
LCD دیجیتال، ۵۹۹۹ Counts
رنج یابی
خودکار (Auto Range)
جریان هجومی Inrush
۰ تا ۶۰۰ آمپر
ظرفیت خازنی
۰ تا ۶۰ میلی فاراد
اندازه گیری دما
با ترموکوپل نوع K، از ۲۰- تا ۱۰۰۰ درجه سانتی گراد
NCV
دارد؛ تشخیص ولتاژ غیرتماسی
تست تداوم
دارد؛ بیزر کمتر از ۳۰ اهم
دهانه فک
حدود ۴۲ میلی متر
حفاظت اضافه بار
دارد؛ حداکثر ولتاژ ورودی ۶۰۰ ولت
رده ایمنی
EN61010-2-032 / CAT III 600V
زمان نمونه برداری
حدود ۳ بار در ثانیه
خاموشی خودکار
حدود ۱۵ دقیقه
خاموشی نور پس زمینه
حدود ۳ دقیقه
خاموشی چراغ قوه
حدود ۵ دقیقه
منبع تغذیه
۲ عدد باتری ۱.۵ ولتی AAA
هشدار باتری ضعیف
در کمتر از حدود ۲.۴ ولت
دمای کاری
۰ تا ۵۰ درجه سانتی گراد
دمای نگهداری
۱۰- تا ۶۰ درجه سانتی گراد
ابعاد
۲۱۸ × ۷۵ × ۳۹ میلی متر
وزن
حدود ۲۴۰ گرم، بدون احتساب باتری
اقلام همراه
پراب تست، ترموکوپل نوع K، کیف حمل و دفترچه راهنما
مشخصات فنی مولتی متر کلمپی دیجیتال MESTEK CM87C
| نوع دستگاه |
مولتی متر کلمپی دیجیتال |
|---|
| مدل |
MESTEK CM87C |
|---|
| نمایشگر |
LCD دیجیتال، ۵۹۹۹ Counts |
|---|
| رنج یابی |
خودکار |
|---|
| جریان DC |
۰ تا ۶۰۰ آمپر |
|---|
| جریان AC |
۰ تا ۶۰۰ آمپر |
|---|
| جریان هجومی Inrush |
۰ تا ۶۰۰ آمپر |
|---|
| ولتاژ DC |
۰ تا ۶۰۰ ولت |
|---|
| ولتاژ AC |
۰ تا ۶۰۰ ولت |
|---|
| مقاومت |
۰ تا ۶۰ مگااهم |
|---|
| ظرفیت خازنی |
۰ تا ۶۰ میلی فاراد |
|---|
| فرکانس |
۰ تا ۱۰ مگاهرتز |
|---|
| دما |
۲۰- تا ۱۰۰۰ درجه سانتی گراد با ترموکوپل نوع K |
|---|
| True RMS |
دارد |
|---|
| NCV |
دارد |
|---|
| تشخیص LIVE |
دارد |
|---|
| VFD |
دارد |
|---|
| LoZ |
دارد |
|---|
| تست دیود |
دارد |
|---|
| تست تداوم |
دارد؛ بیزر کمتر از ۳۰ اهم |
|---|
| HOLD |
دارد |
|---|
| MIN/MAX |
دارد |
|---|
| نور پس زمینه |
دارد |
|---|
| چراغ قوه |
دارد |
|---|
| دهانه فک |
حدود ۴۲ میلی متر |
|---|
| امپدانس ورودی |
۱ مگااهم |
|---|
| حفاظت اضافه بار |
دارد؛ حداکثر ولتاژ ورودی ۶۰۰ ولت |
|---|
| رده ایمنی |
EN61010-2-032 / CAT III 600V |
|---|
| زمان نمونه برداری |
حدود ۳ بار در ثانیه |
|---|
| خاموشی خودکار |
حدود ۱۵ دقیقه |
|---|
| خاموشی نور پس زمینه |
حدود ۳ دقیقه |
|---|
| خاموشی چراغ قوه |
حدود ۵ دقیقه |
|---|
| باتری |
۲ عدد ۱.۵ ولتی AAA |
|---|
| دمای کاری |
۰ تا ۵۰ درجه سانتی گراد |
|---|
| دمای نگهداری |
۱۰- تا ۶۰ درجه سانتی گراد |
|---|
| ابعاد |
۲۱۸ × ۷۵ × ۳۹ میلی متر |
|---|
| وزن |
حدود ۲۴۰ گرم بدون باتری |
|---|
| اقلام همراه |
پراب تست، ترموکوپل نوع K، کیف حمل و دفترچه راهنما |
|---|
نحوه اندازه گیری جریان با MESTEK CM87C
برای اندازه گیری جریان، ابتدا حالت AC یا DC مناسب را انتخاب کنید. سپس فک کلمپ را باز کرده و تنها یک سیم یا هادی جریان دار را در مرکز فک قرار دهید. پس از بسته شدن کامل فک، مقدار جریان روی نمایشگر نشان داده می شود. در اندازه گیری جریان DC بهتر است پیش از اندازه گیری از قابلیت ZERO برای حذف آفست استفاده شود. نکته مهم این است که نباید فک دستگاه را همزمان دور سیم رفت و برگشت یک مدار قرار داد، زیرا میدان های مغناطیسی یکدیگر را خنثی کرده و نتیجه اندازه گیری صحیح نخواهد بود.
نکات ایمنی هنگام استفاده از مولتی متر کلمپی CM87C
- هرگز از دستگاه بالاتر از محدوده مجاز آن استفاده نکنید.
- برای اندازه گیری مقاومت، ظرفیت خازنی و تداوم، مدار مورد آزمایش باید بدون برق باشد.
- برای اندازه گیری جریان، کلمپ را فقط دور یک هادی قرار دهید.
- NCV را به عنوان تست اولیه حضور ولتاژ در نظر بگیرید و برای تأیید نهایی از روش اندازه گیری مناسب استفاده کنید.
- در صورت مشاهده آسیب در بدنه یا عایق پراب ها، از دستگاه استفاده نکنید.
- هنگام کار با مدارهای دارای ولتاژ بالا، استانداردهای ایمنی و دستورالعمل سازنده را رعایت کنید.
طبق راهنمای CM87C، برای اندازه گیری مقاومت، خازن و تداوم باید مدار از منبع تغذیه جدا باشد و در هنگام اندازه گیری جریان نیز رعایت نحوه صحیح قرارگیری هادی داخل فک ضروری است. حداکثر حفاظت ولتاژ ورودی این مدل ۶۰۰ ولت اعلام شده است.
جمع بندی؛ MESTEK CM87C برای چه کسانی مناسب است؟
مولتی متر کلمپی MESTEK CM87C برای افرادی مناسب است که به یک ابزار چندکاره برای اندازه گیری و عیب یابی مدارهای الکتریکی نیاز دارند. قابلیت اندازه گیری جریان AC/DC تا ۶۰۰ آمپر، ولتاژ AC/DC تا ۶۰۰ ولت، مقاومت تا ۶۰ مگااهم، ظرفیت خازنی تا ۶۰ میلی فاراد و فرکانس تا ۱۰ مگاهرتز، در کنار اندازه گیری دما با ترموکوپل نوع K، این دستگاه را به گزینه ای جامع برای کارهای فنی تبدیل کرده است. وجود True RMS، Inrush، VFD، LoZ، NCV، LIVE، MIN/MAX، HOLD، تست دیود و تداوم نیز امکانات مورد نیاز برای عیب یابی حرفه ای را تکمیل می کند.
اگر قصد خرید آمپرمتر کلمپی AC/DC برای برق صنعتی، تعمیرات، تابلو برق، موتور و تجهیزات الکتریکی را دارید، MESTEK CM87C به دلیل ترکیب قابلیت های اندازه گیری، طراحی کلمپی و امکانات تخصصی، می تواند انتخابی کاربردی برای محیط های حرفه ای و تعمیراتی باشد.
سوالات متداول درباره مولتی متر کلمپی MESTEK CM87C
آیا MESTEK CM87C جریان DC را اندازه گیری می کند؟
بله. CM87C قابلیت اندازه گیری جریان DC تا ۶۰۰ آمپر را دارد و برای اندازه گیری جریان مستقیم، مانند برخی مدارهای باتری و سیستم های DC، قابل استفاده است.
حداکثر جریان قابل اندازه گیری با CM87C چقدر است؟
محدوده جریان AC و DC این مدل تا ۶۰۰ آمپر است. همچنین قابلیت اندازه گیری جریان هجومی Inrush نیز تا ۶۰۰ آمپر اعلام شده است.
دهانه فک مولتی متر کلمپی CM87C چقدر است؟
دهانه فک این مدل حدود ۴۲ میلی متر است و امکان قرار دادن هادی های با قطرهای مختلف را فراهم می کند.
آیا CM87C قابلیت True RMS دارد؟
بله. MESTEK CM87C از True RMS پشتیبانی می کند و برای اندازه گیری سیگنال های AC در شرایط واقعی و بارهای غیرخطی گزینه مناسب تری نسبت به مدل های ساده فاقد True RMS است.
آیا این مدل برای اندازه گیری دما مناسب است؟
بله. CM87C از ترموکوپل نوع K پشتیبانی می کند و محدوده اعلام شده برای اندازه گیری دما با این پروب، از ۲۰- تا ۱۰۰۰ درجه سانتی گراد است.
MESTEK CM87C تا چه ظرفیتی خازن را اندازه گیری می کند؟
محدوده اندازه گیری ظرفیت خازنی این مدل تا ۶۰ میلی فاراد اعلام شده است.
آیا CM87C قابلیت تشخیص سیم برق بدون تماس دارد؟
بله. دستگاه دارای قابلیت NCV برای تشخیص غیرتماسی ولتاژ و همچنین حالت LIVE برای شناسایی سیم برق است. با این حال، تشخیص NCV باید به عنوان بررسی اولیه در نظر گرفته شود و برای کار ایمن نباید جایگزین روش های استاندارد تست ولتاژ شود.
قابلیت Inrush در این مولتی متر کلمپی چه کاربردی دارد؟
Inrush برای اندازه گیری جریان هجومی یا جریان لحظه ای راه اندازی تجهیزات استفاده می شود. این قابلیت هنگام بررسی موتور، کمپرسور و تجهیزاتی که در لحظه روشن شدن جریان بالاتری مصرف می کنند، مفید است.
آیا MESTEK CM87C برای کار با اینورتر مناسب است؟
این مدل دارای حالت VFD است که برای اندازه گیری در مدارهای دارای Variable Frequency Drive طراحی شده و می تواند اثر تداخل فرکانس بالا بر نتیجه اندازه گیری را کاهش دهد.
باتری مناسب CM87C چیست؟
این دستگاه با دو عدد باتری ۱.۵ ولتی AAA کار می کند و دارای هشدار باتری ضعیف است.
آیا CM87C خاموشی خودکار دارد؟
بله. خاموشی خودکار دستگاه حدود ۱۵ دقیقه اعلام شده است. نور پس زمینه نیز حدود ۳ دقیقه و چراغ قوه حدود ۵ دقیقه پس از عدم استفاده خاموش می شوند تا مصرف باتری کاهش پیدا کند.
