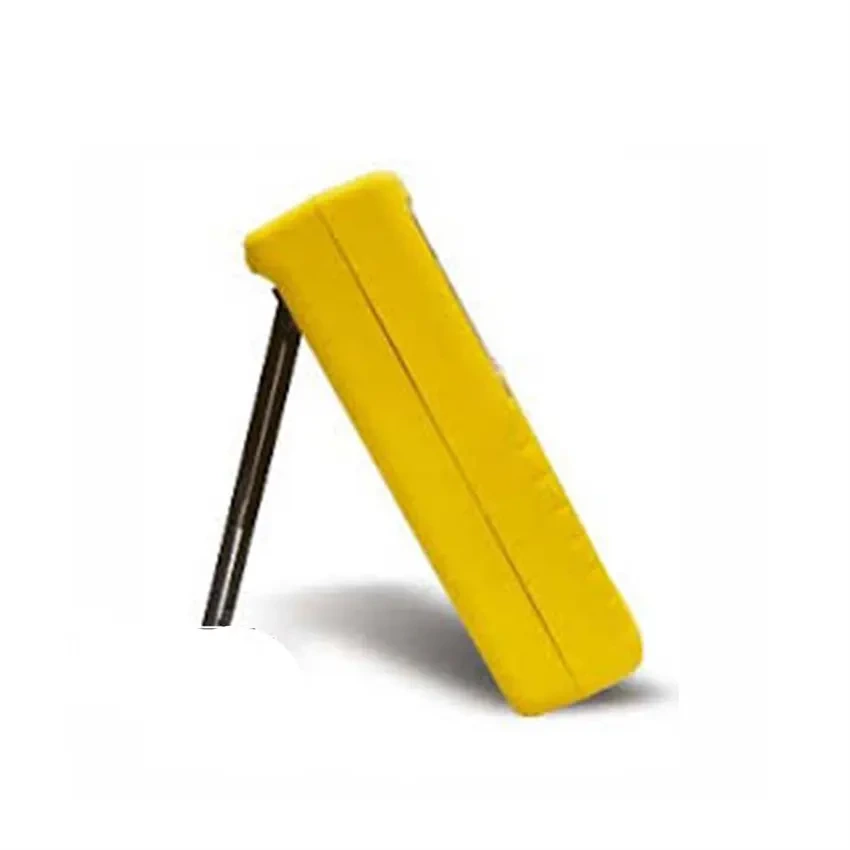

وات متر و نشتیاب جریان لوترون LUTRON مدل DW-6160 | توانسنج 2500 وات و تست جریان نشتی
وات متر و نشتیاب جریان لوترون LUTRON DW-6160 یک دستگاه اندازهگیری حرفهای برای سنجش توان واقعی AC، جریان نشتی، ولتاژ AC و DC، جریان AC و مقاومت الکتریکی است. این محصول با ترکیب چند قابلیت اندازهگیری در یک دستگاه، برای بررسی مصرف برق، تحلیل بارهای الکتریکی، تشخیص جریان نشتی و عیبیابی تجهیزات برقی کاربرد دارد. امکان اندازهگیری توان تا 2500 وات، جریان نشتی تا 20 میلیآمپر، ولتاژ AC و DC تا 600 ولت و جریان AC تا 10 آمپر، این مدل را به یک ابزار چندمنظوره برای کارشناسان برق و الکترونیک تبدیل کرده است.
یکی از ویژگیهای مهم LUTRON DW-6160 قابلیت اندازهگیری True Power و همچنین اندازهگیری True RMS برای ولتاژ و جریان AC است. دستگاه علاوه بر رنج خودکار، دارای حافظه ثبت مقادیر حداقل و حداکثر، Data Hold، تست پیوستگی صوتی، نمایشگر LCD دوگانه با نور پسزمینه و رابط ارتباطی RS232 و USB است. بنابراین میتوان از آن هم برای اندازهگیری لحظهای و هم برای انتقال اطلاعات به رایانه استفاده کرد.
وات متر و نشتیاب جریان LUTRON DW-6160 چیست؟
DW-6160 در گروه واتمترها و تجهیزات اندازهگیری نشتی جریان لوترون قرار میگیرد. این دستگاه برای سنجش پارامترهای اصلی مدارهای الکتریکی طراحی شده و علاوه بر اندازهگیری توان، امکان بررسی وضعیت ولتاژ، جریان، مقاومت و جریان نشتی را فراهم میکند.
جریان نشتی به جریان ناخواستهای گفته میشود که میتواند از مسیرهای غیرعادی، از جمله بین هادی فاز و زمین، عبور کند. تشخیص جریان نشتی در بررسی ایمنی تجهیزات و شناسایی برخی مشکلات عایقی اهمیت دارد. در DW-6160، بخش Leakage برای اندازهگیری جریان AC نشتی در محدوده میلیآمپر در نظر گرفته شده است.

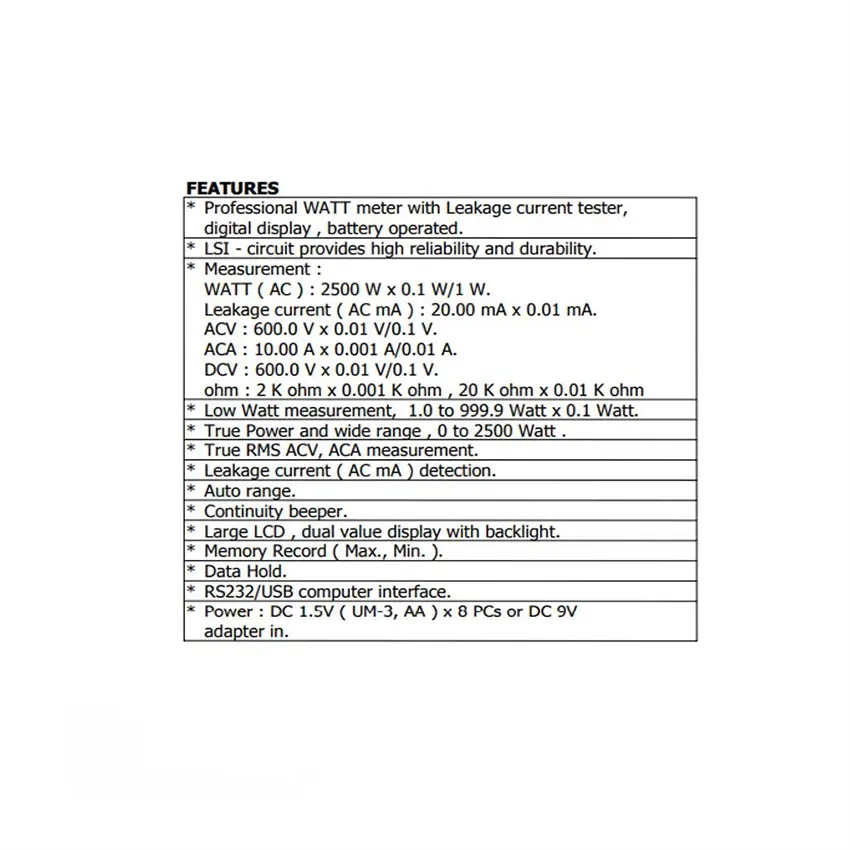

قابلیتهای اصلی LUTRON DW-6160
- اندازهگیری توان AC تا 2500 وات
- اندازهگیری True Power
- اندازهگیری جریان نشتی AC تا 20 میلیآمپر
- اندازهگیری ولتاژ AC تا 600 ولت
- اندازهگیری ولتاژ DC تا 600 ولت
- اندازهگیری جریان AC تا 10 آمپر
- اندازهگیری مقاومت تا 20 کیلو اهم
- True RMS برای اندازهگیری ولتاژ و جریان AC
- رنج خودکار
- تست پیوستگی با بیزر
- نمایشگر LCD بزرگ با نور پسزمینه
- نمایش دو مقدار بهصورت همزمان
- Data Hold
- حافظه ثبت مقادیر Maximum و Minimum
- نمایش هشدار اضافهورودی
- تشخیص پلاریته معکوس در اندازهگیریهای مرتبط
- اتصال به کامپیوتر از طریق RS232 و USB
- طراحی قابل حمل با بدنه مقاوم
مشخصات فنی وات متر و نشتیاب جریان LUTRON DW-6160
| پارامتر | مشخصات |
|---|
| برند |
LUTRON |
| مدل |
DW-6160 |
| نوع دستگاه |
وات متر و نشتیاب جریان |
| توان AC |
0.1 تا 2500 وات |
| رزولوشن توان |
0.1 وات در توانهای پایین و 1 وات در بخش بالاتر رنج |
| دقت توان |
±(1.5% + 5d) |
| توانسنجی کممقدار |
1.0 تا 999.9 وات با تفکیکپذیری 0.1 وات |
| جریان نشتی AC |
0 تا 20.00 میلیآمپر |
| تفکیکپذیری جریان نشتی |
0.01 میلیآمپر |
| دقت جریان نشتی |
±(1% + 5d) |
| ولتاژ AC |
0.1 تا 600.0 ولت |
| ولتاژ DC |
0.1 تا 600.0 ولت |
| تفکیکپذیری ACV/DCV |
0.01 ولت تا 99.99 ولت و 0.1 ولت بالاتر از 100 ولت |
| جریان AC |
0.01 تا 10.00 آمپر |
| تفکیکپذیری جریان AC |
0.001 آمپر تا 1.999 آمپر و 0.01 آمپر بالاتر از 2 آمپر |
| مقاومت |
2 کیلو اهم و 20 کیلو اهم |
| رزولوشن مقاومت |
1 اهم و 10 اهم |
| دقت مقاومت |
±(1% + 1d) |
| True RMS |
دارد |
| Data Hold |
دارد |
| ثبت MAX/MIN |
دارد |
| رنج خودکار |
دارد |
| بیزر پیوستگی |
دارد؛ کمتر از 4 اهم |
| رابط ارتباطی |
RS232 و USB |
| نمایشگر |
LCD دوگانه با نور پسزمینه |
| زمان نمونهبرداری |
حدود 1.5 ثانیه |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| تغذیه |
8 عدد باتری AA با ولتاژ 1.5 ولت یا آداپتور 9 ولت DC |
| مصرف توان |
حدود 33 میلیآمپر DC |
| ابعاد |
224 × 125 × 65 میلیمتر |
| وزن |
حدود 822 گرم |
اندازهگیری توان واقعی با LUTRON DW-6160
توان واقعی یا True Power یکی از مهمترین پارامترها برای ارزیابی مصرف واقعی یک تجهیز الکتریکی است. این پارامتر در بارهای مختلف میتواند با توان ظاهری متفاوت باشد و برای تحلیل دقیق مصرف انرژی اهمیت دارد.
DW-6160 توان AC را در بازه 0 تا 2500 وات اندازهگیری میکند. در بخش پایین این محدوده، امکان تفکیکپذیری 0.1 وات وجود دارد و برای مقادیر بالاتر از 1000 وات تفکیکپذیری به 1 وات میرسد. این قابلیت باعث میشود دستگاه برای اندازهگیری توان تجهیزات کممصرف و همچنین بسیاری از بارهای الکتریکی با توان بالاتر مناسب باشد.
اندازهگیری جریان نشتی با DW-6160
قابلیت Leakage Current یکی از ویژگیهای اصلی این محصول است. دستگاه میتواند جریان نشتی AC را در محدوده 0 تا 20.00 میلیآمپر با تفکیکپذیری 0.01 میلیآمپر اندازهگیری کند.
طبق مشخصات فنی سازنده، جریان نشتی در این دستگاه به جریان قابل تشخیص بین هادی فاز یا Hot Line و مسیر زمین سیستم اندازهگیری مربوط میشود. این قابلیت برای بررسی اولیه نشتی تجهیزات الکتریکی و شناسایی وضعیتهای غیرعادی مفید است، اما نتایج آن نباید جایگزین آزمونهای تخصصی ایمنی، عایق و کلید محافظ جان شود.

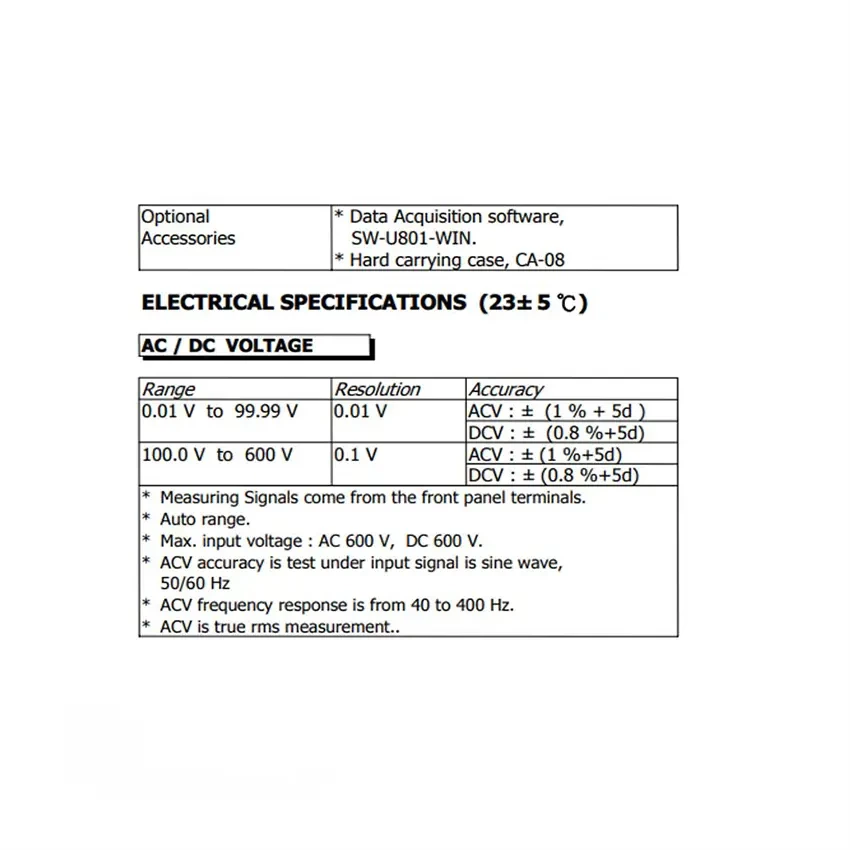

اندازهگیری ولتاژ AC و DC
وات متر و نشتیاب جریان لوترون DW-6160 قادر به اندازهگیری ولتاژ AC و DC تا 600 ولت است. در بازه پایینتر از 100 ولت، تفکیکپذیری 0.01 ولت و در بخش بالاتر، تفکیکپذیری 0.1 ولت در نظر گرفته شده است.
دقت اندازهگیری ولتاژ AC طبق مشخصات سازنده برابر با ±(1% + 5d) و برای ولتاژ DC برابر با ±(0.8% + 5d) اعلام شده است. حداکثر ولتاژ ورودی AC و DC دستگاه 600 ولت است.
True RMS در وات متر لوترون
قابلیت True RMS به DW-6160 اجازه میدهد ولتاژ و جریان AC را در شرایطی که شکل موج کاملاً سینوسی نیست، با روش مناسبتری اندازهگیری کند. این ویژگی در تجهیزات مدرن دارای منابع تغذیه سوئیچینگ و بارهای الکترونیکی اهمیت دارد.
پاسخ فرکانسی اندازهگیری ACV و ACA در محدوده 40 تا 400 هرتز اعلام شده است و مشخصات دقت AC در شرایط آزمایش با سیگنال سینوسی 50 یا 60 هرتز تعریف شدهاند.
اندازهگیری مقاومت و تست پیوستگی
DW-6160 علاوه بر پارامترهای توان و جریان، دارای دو رنج اندازهگیری مقاومت در محدوده 2 کیلو اهم و 20 کیلو اهم است. تفکیکپذیری این دو محدوده بهترتیب 1 و 10 اهم است و دقت اعلامشده برابر با ±(1% + 1d) میباشد.
دستگاه همچنین به Continuity Beeper مجهز است و در مقاومتهای کمتر از حدود 4 اهم میتواند هشدار پیوستگی صوتی ایجاد کند. این قابلیت برای بررسی سریع اتصال سیمها، فیوزها و مسیرهای الکتریکی کاربرد دارد.
نمایشگر و قابلیت Data Hold
نمایشگر بزرگ LCD با قابلیت نمایش دو مقدار بهصورت همزمان و نور پسزمینه، خواندن مقادیر را سادهتر میکند. قابلیت Data Hold نیز برای ثابت نگهداشتن مقدار اندازهگیریشده روی صفحه کاربرد دارد.
همچنین حافظه دستگاه امکان ثبت و بازیابی مقادیر Maximum و Minimum را فراهم میکند. این ویژگی برای مشاهده تغییرات بار و بررسی بیشترین و کمترین مقدار پارامترهای اندازهگیریشده مفید است.
اتصال LUTRON DW-6160 به کامپیوتر
یکی از قابلیتهای مهم این دستگاه، امکان انتقال داده از طریق RS232 و USB است. با استفاده از کابلهای ارتباطی مناسب میتوان دستگاه را به رایانه متصل کرد و اطلاعات اندازهگیری را برای پردازش یا ثبت سوابق انتقال داد.
کابل USB، کابل RS232 و نرمافزارهای دریافت داده در فهرست لوازم جانبی اختیاری سازنده قرار دارند. بنابراین هنگام سفارش، موجود بودن این تجهیزات باید جداگانه بررسی شود.
رنج خودکار و کاربری آسان
قابلیت Auto Range باعث میشود دستگاه متناسب با مقدار سیگنال ورودی، رنج مناسب اندازهگیری را انتخاب کند. این ویژگی برای کاربرانی که در طول یک فرآیند باید پارامترهای مختلفی را در محدودههای گوناگون اندازهگیری کنند، باعث افزایش سرعت کار میشود.
کاربردهای وات متر و نشتیاب جریان LUTRON DW-6160
- اندازهگیری توان مصرفی تجهیزات AC
- بررسی توان واقعی بارهای الکتریکی
- تشخیص و بررسی جریان نشتی AC
- اندازهگیری ولتاژ AC و DC
- اندازهگیری جریان AC
- تست مقاومت
- تست پیوستگی سیمها و مدارها
- بررسی تجهیزات الکتریکی و الکترونیکی
- عیبیابی اولیه مصرفکنندههای الکتریکی
- تحلیل وضعیت بارهای صنعتی و تجاری
- کاربردهای آزمایشگاهی و آموزشی
- انتقال داده اندازهگیری به رایانه برای تحلیل
مزایای وات متر LUTRON DW-6160
- ترکیب توانسنج، ولتمتر، آمپرمتر، اهممتر و نشتیاب در یک دستگاه
- اندازهگیری توان واقعی تا 2500 وات
- رزولوشن 0.1 وات در توانهای پایین
- تشخیص جریان نشتی تا 20 میلیآمپر
- اندازهگیری ACV و DCV تا 600 ولت
- اندازهگیری جریان AC تا 10 آمپر
- قابلیت True RMS
- رنج خودکار
- نمایشگر LCD دوگانه با نور پسزمینه
- Data Hold
- ثبت Maximum و Minimum
- تست پیوستگی صوتی
- رابط USB و RS232
- قابلیت استفاده با باتری یا آداپتور
- بدنه قابل حمل با پوشش محافظ
نکات مهم هنگام استفاده از DW-6160
- حداکثر ولتاژ مجاز ورودی AC و DC را از 600 ولت بیشتر نکنید.
- در بخش اندازهگیری توان، حداکثر ولتاژ ورودی منبع 250 ولت AC و جریان 10 آمپر در نظر گرفته شده است.
- برای اندازهگیری جریان نشتی، مدار را مطابق روش صحیح اتصال دستگاه بررسی کنید.
- از استفاده دستگاه در محیط خارج از محدوده دمایی و رطوبتی مجاز خودداری کنید.
- قبل از اتصال یا جابهجایی تستلیدها، شرایط ایمنی مدار را رعایت کنید.
- بدنه، کابلها و تستلیدها را پیش از استفاده از نظر آسیب فیزیکی بررسی کنید.
- در مدارهای دارای ولتاژ خطرناک، از تجهیزات حفاظت فردی مناسب استفاده شود.
- اندازهگیری جریان نشتی با این دستگاه جایگزین تست تخصصی عایق یا عملکرد کلید محافظ جان نیست.
- در صورت مشاهده اضافهبار یا علامت هشدار ورودی، محدوده اندازهگیری را بررسی کنید.
شرایط محیطی کارکرد
دمای کاری LUTRON DW-6160 در محدوده 0 تا 50 درجه سانتیگراد قرار دارد و رطوبت محیط باید کمتر از 80 درصد RH باشد. رعایت شرایط محیطی اعلامشده برای حفظ دقت اندازهگیری و جلوگیری از کاهش طول عمر دستگاه اهمیت دارد.

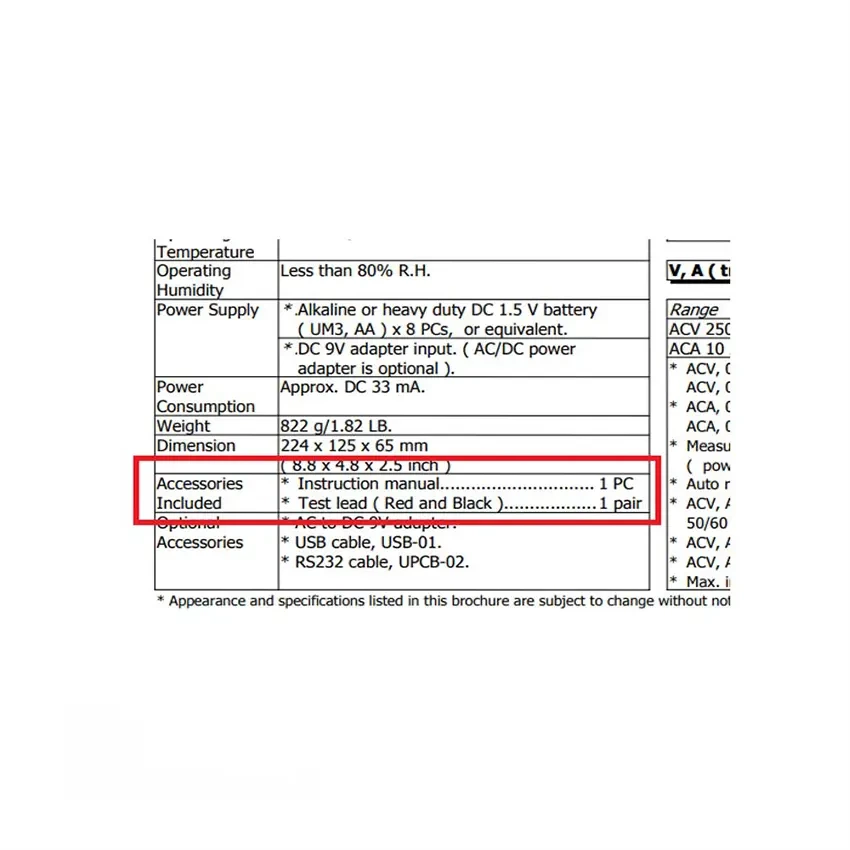

منبع تغذیه و اقلام همراه
طبق مستندات فنی، دستگاه با 8 عدد باتری AA با ولتاژ 1.5 ولت کار میکند و امکان استفاده از آداپتور 9 ولت DC نیز وجود دارد. آداپتور، کابل USB و کابل RS232 در فهرست تجهیزات اختیاری سازنده قرار دارند.
اقلام همراه استاندارد شامل دفترچه راهنما و یک جفت تستلید قرمز و مشکی است. کیف حمل و تجهیزات ارتباطی میتوانند بسته به پکیج خرید، بهصورت جداگانه ارائه شوند.
خرید وات متر و نشتیاب جریان LUTRON DW-6160 از کالیبکس
کالیبکس در حوزه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. وات متر و نشتیاب جریان LUTRON DW-6160 برای کاربرانی مناسب است که به مجموعهای از قابلیتهای اندازهگیری توان واقعی، ولتاژ، جریان، مقاومت، True RMS و جریان نشتی در یک دستگاه نیاز دارند.
سوالات متداول وات متر LUTRON DW-6160
وات متر LUTRON DW-6160 تا چند وات را اندازهگیری میکند؟
این دستگاه توان واقعی AC را در بازه 0 تا 2500 وات اندازهگیری میکند و برای توانهای پایینتر از 1000 وات تفکیکپذیری 0.1 وات دارد.
محدوده اندازهگیری جریان نشتی DW-6160 چقدر است؟
محدوده اندازهگیری جریان نشتی AC از 0 تا 20.00 میلیآمپر با تفکیکپذیری 0.01 میلیآمپر است.
آیا LUTRON DW-6160 قابلیت True RMS دارد؟
بله. این دستگاه برای اندازهگیری ولتاژ AC و جریان AC از True RMS استفاده میکند.
رنج اندازهگیری ولتاژ DW-6160 چقدر است؟
رنج اندازهگیری ولتاژ AC و DC دستگاه از 0.1 تا 600.0 ولت است.
حداکثر جریان قابل اندازهگیری با LUTRON DW-6160 چقدر است؟
حداکثر جریان AC قابل اندازهگیری 10.00 آمپر است.
آیا DW-6160 به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابطهای RS232 و USB است و با استفاده از کابلهای سازگار امکان انتقال داده به رایانه را فراهم میکند.
آیا وات متر DW-6160 قابلیت اندازهگیری مقاومت دارد؟
بله. دستگاه دارای رنجهای 2 کیلو اهم و 20 کیلو اهم برای اندازهگیری مقاومت است.
آیا DW-6160 برای تشخیص جریان نشتی مناسب است؟
بله. دستگاه برای اندازهگیری جریان نشتی AC تا 20 میلیآمپر طراحی شده است و میتواند برای بررسی اولیه نشتی تجهیزات الکتریکی مورد استفاده قرار گیرد.
منبع تغذیه LUTRON DW-6160 چیست؟
دستگاه با 8 عدد باتری AA با ولتاژ 1.5 ولت کار میکند و امکان استفاده از آداپتور 9 ولت DC نیز وجود دارد.
ابعاد و وزن وات متر LUTRON DW-6160 چقدر است؟
ابعاد دستگاه 224 × 125 × 65 میلیمتر و وزن آن حدود 822 گرم است.
جمعبندی وات متر و نشتیاب جریان لوترون LUTRON DW-6160
وات متر و نشتیاب جریان LUTRON DW-6160 یک ابزار چندمنظوره برای اندازهگیری توان واقعی AC، جریان نشتی، ولتاژ AC و DC، جریان AC و مقاومت است. رنج توان تا 2500 وات، نشتیابی تا 20 میلیآمپر، True RMS، رنج خودکار، نمایشگر LCD دوگانه، Data Hold، ثبت Max/Min و ارتباط USB و RS232، این دستگاه را برای کارشناسان برق، الکترونیک، تعمیرات، آزمایشگاه و عیبیابی تجهیزات الکتریکی به گزینهای کاربردی تبدیل کرده است.
