مولتی متر کلمپی 400 آمپر یونیتی مدل UNI-T UT201
مولتی متر کلمپی یونیتی مدل UNI-T UT201 یک کلمپ آمپرمتر دیجیتال کاربردی برای اندازهگیری جریان متناوب AC تا 400 آمپر، ولتاژ AC و DC تا 600 ولت و مقاومت تا 20 مگااهم است. طراحی کلمپی این دستگاه امکان اندازهگیری جریان را بدون نیاز به قطع کردن مدار فراهم میکند و آن را به گزینهای مناسب برای برقکاران، تکنسینهای تعمیر و نگهداری، تابلو برق، تجهیزات الکتریکی و کاربردهای عمومی برق تبدیل کرده است.
کلمپ متر UNI-T UT201 علاوه بر اندازهگیری جریان، به قابلیتهایی مانند تست دیود، تست پیوستگی صوتی، Data Hold، MAX، رنج خودکار، نمایشگر LCD، نشانگر ضعیف بودن باتری و خاموشی خودکار مجهز است. این مدل با توجه به ساختار ساده و کاربردی خود، برای کاربرانی مناسب است که به یک کلمپ آمپرمتر 400 آمپر AC با قابلیت اندازهگیری ولتاژ و مقاومت نیاز دارند. مشخصات فنی منتشرشده برای UT201 شامل جریان AC تا 400A، ولتاژ AC/DC تا 600V و مقاومت تا 20MΩ است.
معرفی کلمپ متر UNI-T UT201
UT201 از مولتیمترهای کلمپی سری UNI-T است که برای اندازهگیری جریان متناوب بدون باز کردن مدار طراحی شده است. در روش اندازهگیری کلمپی، سیم حامل جریان داخل دهانه فک دستگاه قرار میگیرد و دستگاه از میدان مغناطیسی ایجادشده در اطراف هادی برای محاسبه جریان استفاده میکند.
این روش نسبت به اندازهگیری جریان با مولتیمترهای معمولی که نیازمند اتصال سری دستگاه به مدار هستند، سرعت بیشتری دارد و برای بررسی مدارهای فعال بسیار کاربردی است. به همین دلیل کلمپ آمپرمتر UNI-T UT201 میتواند برای عیبیابی سریع تجهیزات و بررسی میزان مصرف جریان در مدارهای الکتریکی مورد استفاده قرار گیرد.
توجه داشته باشید که UT201 اصلی با مدل UT201+ متفاوت است. مدل UT201+ نسل جدیدتری با True RMS، نمایشگر 4000 شمارش و قابلیت NCV است؛ بنابراین اگر محصول موجود شما روی بدنه یا بستهبندی با عنوان UT201+ مشخص شده، مشخصات آن باید بهصورت جداگانه درج شود.
اندازهگیری جریان AC تا 400 آمپر
مهمترین قابلیت UNI-T UT201 اندازهگیری جریان متناوب AC در محدودههای 2A، 20A، 200A و 400A است. دقت اعلامشده برای اندازهگیری جریان AC در این مدل حدود ±(1.5% + 5 Digit) است.
به کمک فک کلمپی میتوان هادی حامل جریان را بدون قطع کردن مدار داخل دهانه دستگاه قرار داد. این ویژگی در زمان بررسی جریان مصرفی موتورها، تجهیزات الکتریکی، تابلوهای برق، سیمکشی و مدارهای AC بسیار کاربردی است.
برای دستیابی به نتیجه دقیقتر، بهتر است تنها هادی موردنظر داخل فک قرار گیرد و هادی در قسمت مناسب دهانه فک قرار داشته باشد. قرار دادن همزمان چند هادی با جریانهای مخالف میتواند باعث کاهش یا خنثی شدن میدان مغناطیسی و در نتیجه نمایش مقدار نادرست شود.
دهانه فک کلمپی 26 تا 28 میلیمتر
برای مدل UT201 در منابع مختلف، حداکثر قطر هادی قابل عبور از دهانه فک حدود 26 تا 28 میلیمتر اعلام شده است. برخی منابع فنی 26 میلیمتر و برخی منابع 28 میلیمتر را ذکر کردهاند؛ بنابراین برای مشخصات فروشگاهی بهتر است عدد درجشده روی نسخه فیزیکی یا کاتالوگ همان سری تولید ملاک قرار گیرد.
دهانه فک این دستگاه برای بسیاری از کابلها و هادیهای مورد استفاده در مدارهای برق ساختمان، تعمیرات و کاربردهای عمومی مناسب است؛ با این حال پیش از خرید باید قطر کابل موردنظر با دهانه واقعی دستگاه تطبیق داده شود.
اندازهگیری ولتاژ AC و DC تا 600 ولت
مولتی متر کلمپی UNI-T UT201 علاوه بر جریان، قابلیت اندازهگیری ولتاژ AC و DC را نیز دارد. محدوده اندازهگیری ولتاژ DC از 200 میلیولت تا 600 ولت و محدوده ولتاژ AC شامل 2، 20، 200 و 600 ولت است. دقت ولتاژ DC حدود ±(0.8% + 1 Digit) و دقت ولتاژ AC حدود ±(1.2% + 5 Digit) اعلام شده است.
این قابلیت باعث میشود UT201 تنها یک آمپرمتر کلمپی نباشد و بتوان از آن برای بررسی ولتاژ منابع تغذیه، مدارهای AC و DC، باتریها و تجهیزات الکتریکی نیز استفاده کرد.
اندازهگیری مقاومت تا 20 مگااهم
UT201 امکان اندازهگیری مقاومت را در محدودههای مختلف از چند صد اهم تا 20MΩ فراهم میکند. محدودههای اعلامشده در منابع فنی شامل 2kΩ، 20kΩ، 200kΩ، 2MΩ و 20MΩ است و دقت اندازهگیری مقاومت حدود ±(1% + 2 Digit) اعلام شده است.
از این قابلیت میتوان برای بررسی مقاومت قطعات، سیمها، اتصالات و مدارهای الکتریکی استفاده کرد. هنگام اندازهگیری مقاومت، مدار باید از منبع تغذیه جدا باشد تا هم نتیجه اندازهگیری صحیح باشد و هم از آسیب احتمالی به دستگاه جلوگیری شود.
تست پیوستگی صوتی
یکی از قابلیتهای کاربردی کلمپ متر UNI-T UT201 تست Continuity یا پیوستگی مدار است. در این حالت، دستگاه در صورت پایین بودن مقاومت مسیر، هشدار صوتی ایجاد میکند. آستانه اعلامشده در منابع فنی برای این مدل کمتر از حدود 50Ω است.
این عملکرد برای بررسی سریع سیمها، اتصالات، فیوزها، کلیدها و مسیرهای الکتریکی بسیار مفید است و باعث میشود کاربر برای تشخیص اتصال الکتریکی سالم مجبور به مشاهده مداوم مقدار مقاومت نباشد.
تست دیود
UT201 به حالت Diode Test نیز مجهز شده است. این قابلیت برای بررسی اولیه دیودها و تشخیص وضعیت هدایت قطعات نیمههادی کاربرد دارد.
در تست دیود باید قطعه موردنظر از مدار جدا یا شرایط اندازهگیری مطابق دستورالعمل دستگاه فراهم شود. برای تست قطعات الکترونیکی حساس، رعایت محدودههای مجاز اندازهگیری اهمیت زیادی دارد.
رنج خودکار یا Auto Range
یکی از امکانات کاربردی UT201، Auto Range است. در این حالت دستگاه محدوده مناسب اندازهگیری را متناسب با مقدار سیگنال انتخاب میکند و کاربر نیازی به انتخاب دستی تمام رنجها ندارد. این ویژگی استفاده از کلمپمتر را برای اندازهگیریهای روزمره سریعتر و سادهتر میکند.
قابلیت MAX برای مشاهده مقدار بیشینه
قابلیت MAX امکان مشاهده مقدار بیشینه ثبتشده در فرآیند اندازهگیری را فراهم میکند. این عملکرد هنگام بررسی تغییرات جریان یا ولتاژ و زمانی که کاربر نیاز دارد بیشترین مقدار مشاهدهشده را ثبت کند، کاربرد دارد.
قابلیت Data Hold
با استفاده از Data Hold میتوان مقدار نمایشدادهشده روی صفحه را ثابت نگه داشت. این قابلیت زمانی مفید است که محل اندازهگیری از نمایشگر فاصله داشته باشد یا کاربر بخواهد پس از انجام تست، مقدار را با دقت بیشتری مشاهده و یادداشت کند.
خاموشی خودکار و نشانگر باتری
برای افزایش عمر باتری، UNI-T UT201 دارای قابلیت خاموشی خودکار است. همچنین نشانگر ضعیف شدن باتری به کاربر اطلاع میدهد که زمان تعویض باتری فرا رسیده است. منبع تغذیه دستگاه دو عدد باتری AAA با ولتاژ 1.5 ولت است.
نمایشگر LCD
UT201 به نمایشگر LCD دیجیتال با 1999 Counts مجهز شده است. نمایشگر مقدار اندازهگیری، واحد و وضعیت عملکرد دستگاه را نمایش میدهد. تعداد شمارش نمایشگر یکی از تفاوتهای مهم این مدل با UT201+ است؛ مدل UT201+ دارای نمایشگر 4000 شمارش است.
مشخصات فنی مولتی متر کلمپی UNI-T UT201
| مشخصه | مشخصات |
|---|
| برند |
UNI-T |
| مدل |
UT201 |
| نوع دستگاه |
مولتی متر کلمپی دیجیتال |
| نوع جریان قابل اندازهگیری با فک |
AC |
| حداکثر جریان AC |
400A |
| رنج جریان AC |
2A / 20A / 200A / 400A |
| دقت جریان AC |
±(1.5% + 5 Digit) |
| ولتاژ DC |
200mV / 2V / 20V / 200V / 600V |
| دقت ولتاژ DC |
±(0.8% + 1 Digit) |
| ولتاژ AC |
2V / 20V / 200V / 600V |
| دقت ولتاژ AC |
±(1.2% + 5 Digit) |
| مقاومت |
تا 20MΩ |
| رنج مقاومت |
2kΩ / 20kΩ / 200kΩ / 2MΩ / 20MΩ |
| دقت مقاومت |
±(1% + 2 Digit) |
| تست دیود |
دارد |
| تست پیوستگی |
دارد، هشدار صوتی |
| Data Hold |
دارد |
| MAX |
دارد |
| Auto Range |
دارد |
| نمایشگر |
LCD، 1999 Counts |
| نشانگر باتری ضعیف |
دارد |
| خاموشی خودکار |
دارد |
| حداکثر قطر هادی |
حدود 26 تا 28 میلیمتر، بسته به نسخه/منبع مشخصات |
| استاندارد ایمنی |
CAT II 600V / CAT III 300V، EN 61010 |
| درجه آلودگی |
2 |
| باتری |
2 عدد AAA، 1.5V |
| ابعاد |
حدود 208 × 76 × 30 میلیمتر |
| وزن با باتری |
حدود 260 گرم |
مشخصات فوق برای UT201 اصلی گردآوری شدهاند. منابع مختلف برای قطر دهانه فک عدد 26 یا 28 میلیمتر و برای برخی جزئیات فیزیکی اختلاف جزئی دارند؛ بنابراین در صورت تفاوت نسخه تولیدی، مشخصات درجشده روی دفترچه یا بدنه همان دستگاه باید اولویت داشته باشد.
کاربردهای مولتی متر کلمپی UNI-T UT201
- اندازهگیری جریان AC تا 400 آمپر
- بررسی جریان مصرفی تجهیزات الکتریکی
- عیبیابی مدارهای برق AC
- بررسی تابلوهای برق
- تعمیر و نگهداری تجهیزات الکتریکی
- اندازهگیری ولتاژ AC و DC
- اندازهگیری مقاومت مدار و قطعات
- تست پیوستگی سیم و اتصالات
- تست اولیه دیود
- بررسی مدارهای برق ساختمان
- کارگاههای برق و تعمیرات
- استفاده توسط برقکاران و تکنسینهای فنی
مزایای خرید UNI-T UT201
- اندازهگیری جریان AC تا 400 آمپر بدون قطع مدار
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 20 مگااهم
- تست دیود و پیوستگی
- رنج خودکار
- قابلیت MAX
- Data Hold
- خاموشی خودکار
- نشانگر ضعیف بودن باتری
- طراحی نسبتاً جمعوجور برای استفاده روزمره
- رده ایمنی CAT II 600V / CAT III 300V

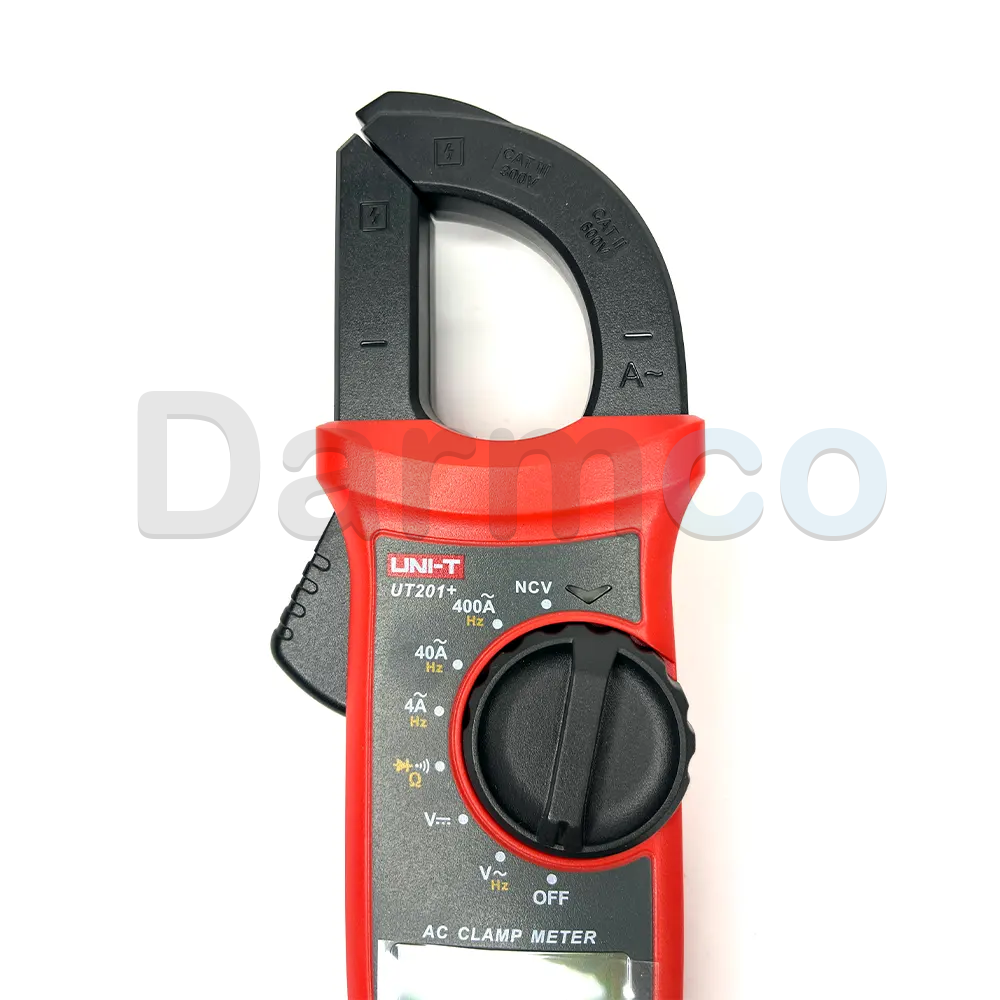

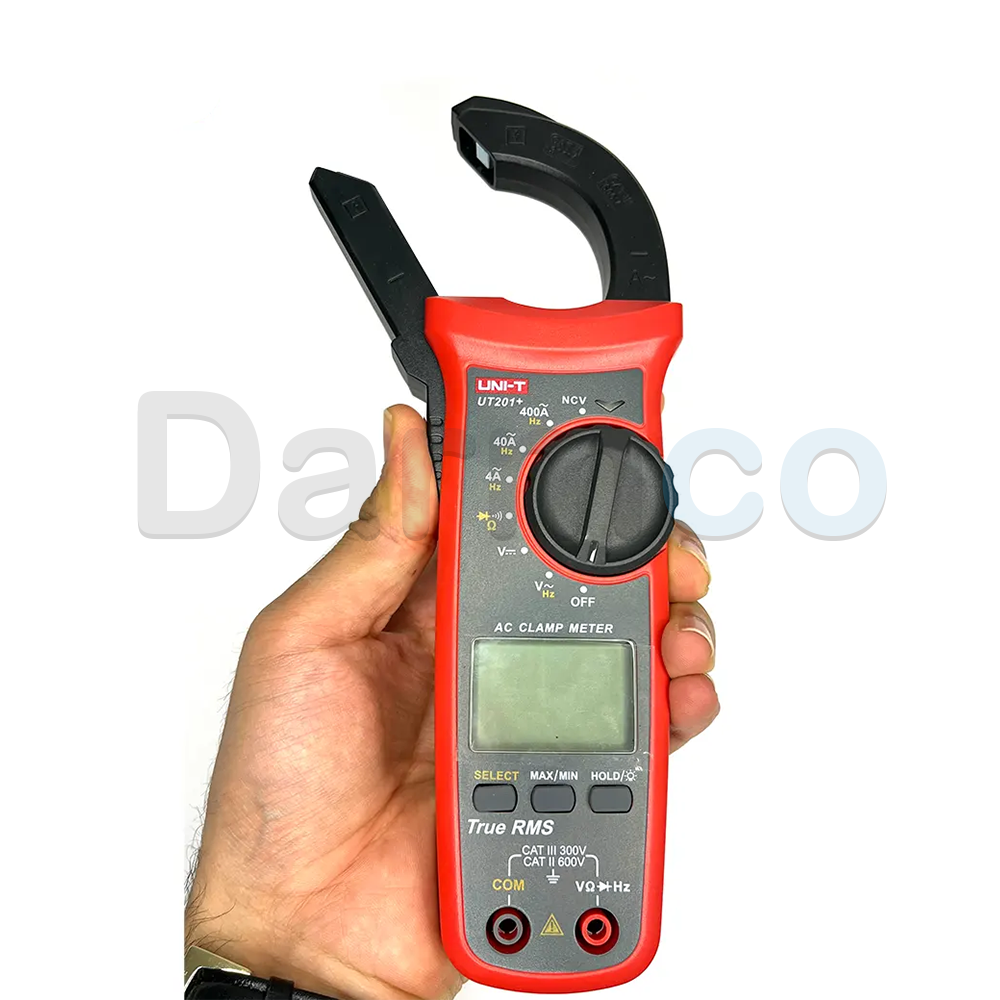

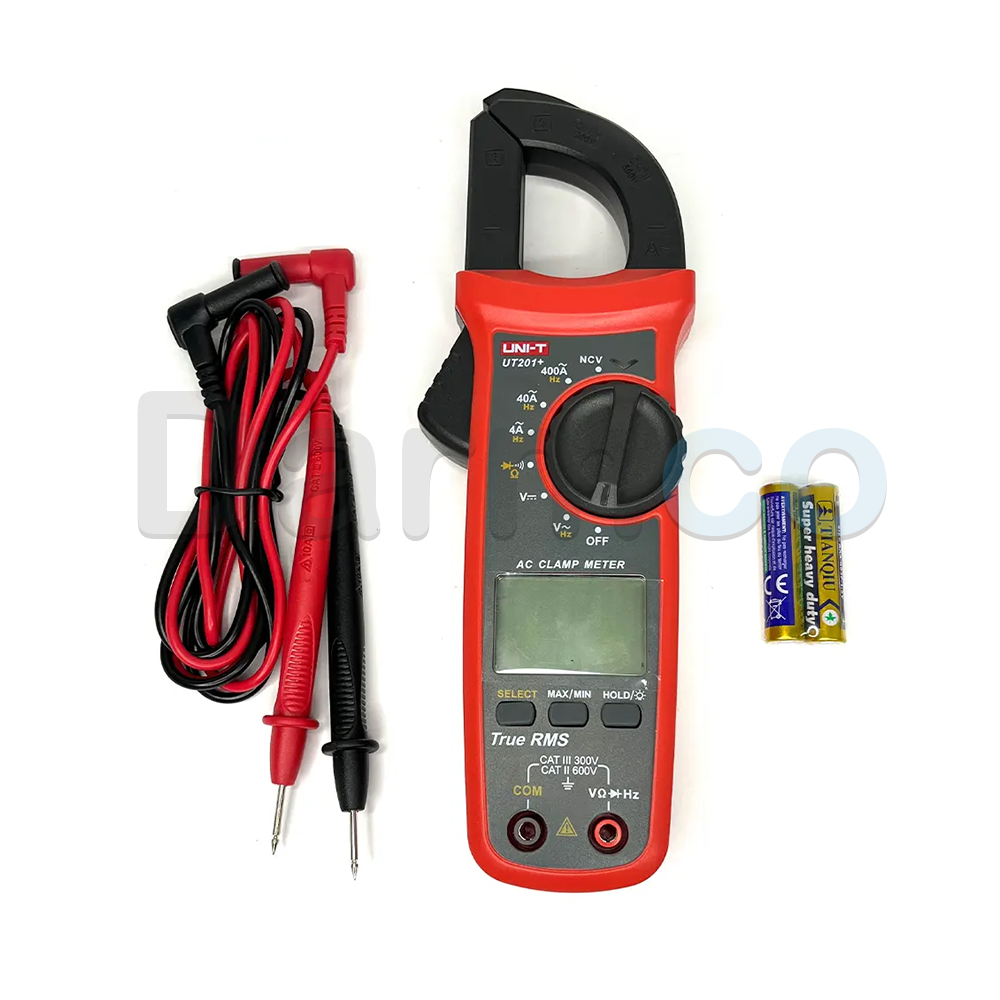

تفاوت UNI-T UT201 با UT201+
یکی از نکات مهم هنگام خرید، تشخیص مدل دقیق دستگاه است. UNI-T UT201 مدل قدیمیتر است و با نمایشگر 1999 شمارش و اندازهگیری جریان AC تا 400 آمپر شناخته میشود. در مقابل، UNI-T UT201+ نسخه جدیدتر سری UT200+ است که True RMS، نمایشگر 4000 شمارش، NCV و امکانات حفاظتی و اندازهگیری بهروزتری دارد.
| ویژگی | UNI-T UT201 | UNI-T UT201+ |
|---|
| حداکثر جریان AC |
400A |
400A |
| True RMS |
خیر |
بله |
| نمایشگر |
1999 Counts |
4000 Counts |
| NCV |
خیر |
بله |
| تست پیوستگی |
دارد |
دارد |
| تست دیود |
دارد |
دارد |
| Data Hold |
دارد |
دارد |
| رده ایمنی |
CAT II 600V / CAT III 300V |
CAT II 600V / CAT III 300V |
بنابراین اگر در عنوان محصول شما دقیقاً UNI-T UT201 درج شده است، نباید مشخصات True RMS یا NCV مدل UT201+ به اشتباه در توضیحات آن وارد شود. اطلاعات رسمی UNI-T برای سری UT200+ نیز این تفاوت را تأیید میکند.
نحوه اندازهگیری جریان با کلمپ متر UT201
برای اندازهگیری جریان AC، ابتدا حالت جریان را روی دستگاه انتخاب کنید. سپس با استفاده از اهرم فک، دهانه کلمپ را باز کرده و یک هادی حامل جریان را داخل فک قرار دهید. پس از بسته شدن کامل فک، مقدار جریان روی نمایشگر ظاهر میشود.
قرار دادن سیم فاز و نول بهصورت همزمان داخل فک برای اندازهگیری جریان یک مصرفکننده روش صحیحی نیست، زیرا میدانهای مغناطیسی ناشی از جریانهای رفت و برگشت میتوانند یکدیگر را خنثی کنند. برای اندازهگیری صحیح، هادی موردنظر باید بهصورت جداگانه داخل فک قرار گیرد.
نکات مهم هنگام استفاده از UNI-T UT201
پیش از اندازهگیری باید سلامت بدنه، نمایشگر و پرابها بررسی شود. انتخاب صحیح Function و Range نیز اهمیت دارد. هنگام کار با مدارهای دارای ولتاژ خطرناک، کاربر باید رده ایمنی دستگاه و محدوده مجاز اندازهگیری را رعایت کند.
در اندازهگیری مقاومت، دیود و پیوستگی، مدار مورد آزمایش نباید تحت ولتاژ باشد. همچنین نباید ولتاژی بیشتر از محدوده مجاز دستگاه به ورودیهای آن اعمال شود. دفترچههای فنی UNI-T رعایت این موارد را برای حفظ سطح حفاظت دستگاه ضروری میدانند.
رده ایمنی منتشرشده برای UT201 برابر CAT II 600V / CAT III 300V مطابق EN 61010 است. این مشخصات را نباید با مدلهای جدیدتر UNI-T که ردههای ایمنی متفاوتی دارند اشتباه گرفت.
سوالات متداول درباره مولتی متر کلمپی UNI-T UT201
مولتی متر کلمپی UNI-T UT201 تا چند آمپر را اندازهگیری میکند؟
UT201 قابلیت اندازهگیری جریان متناوب AC تا 400 آمپر را دارد و رنجهای جریان آن 2، 20، 200 و 400 آمپر هستند.
آیا UNI-T UT201 جریان DC را اندازهگیری میکند؟
خیر. فک کلمپی UT201 برای اندازهگیری جریان AC طراحی شده است. این دستگاه ولتاژ DC را اندازهگیری میکند، اما اندازهگیری جریان DC با فک آن در مشخصات این مدل وجود ندارد.
آیا UT201 دارای True RMS است؟
مدل اصلی UT201 True RMS نیست. قابلیت True RMS در مدل جدیدتر UT201+ وجود دارد؛ بنابراین هنگام ثبت مشخصات محصول باید این دو مدل از یکدیگر تفکیک شوند.
آیا UT201 ولتاژ AC و DC را اندازهگیری میکند؟
بله. این مدل ولتاژ AC و DC را تا 600 ولت اندازهگیری میکند.
حداکثر مقاومت قابل اندازهگیری با UT201 چقدر است؟
محدوده اندازهگیری مقاومت در UT201 تا 20 مگااهم است.
آیا UT201 تست دیود دارد؟
بله. UT201 دارای حالت تست دیود است و میتوان از آن برای بررسی اولیه دیودها و برخی قطعات نیمههادی استفاده کرد.
آیا UT201 تست پیوستگی دارد؟
بله. این مدل دارای تست پیوستگی صوتی است و برای بررسی سریع اتصال سیمها، مسیرهای مدار و برخی قطعات مناسب است.
دهانه فک UNI-T UT201 چقدر است؟
بسته به منبع مشخصات، قطر حداکثر هادی قابل اندازهگیری حدود 26 تا 28 میلیمتر اعلام شده است. برای خرید، بهتر است این مشخصه با نسخه فیزیکی دستگاه موجود تطبیق داده شود.
آیا UT201 قابلیت Data Hold دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایشدادهشده روی LCD در این مدل وجود دارد.
آیا UT201 رنج خودکار دارد؟
بله. Auto Range یکی از قابلیتهای این مدل است و دستگاه میتواند محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب کند.
آیا UNI-T UT201 قابلیت NCV دارد؟
در مدل اصلی UT201 قابلیت NCV وجود ندارد. NCV در مدل جدیدتر UT201+ ارائه شده است.
تفاوت UT201 و UT201+ چیست؟
UT201 مدل قدیمیتر با نمایشگر 1999 شمارش و بدون True RMS و NCV است؛ درحالیکه UT201+ دارای True RMS، نمایشگر 4000 شمارش و NCV است. هر دو مدل برای اندازهگیری جریان AC تا 400 آمپر طراحی شدهاند.
باتری UNI-T UT201 چیست؟
منبع تغذیه UT201 دو عدد باتری AAA با ولتاژ 1.5 ولت است.
آیا UNI-T UT201 برای برقکاران مناسب است؟
بله. اندازهگیری جریان AC تا 400 آمپر بدون نیاز به قطع مدار، اندازهگیری ولتاژ AC/DC، مقاومت، تست پیوستگی و دیود، UT201 را برای بسیاری از کارهای عمومی برق و تعمیرات مناسب میکند.
آیا UT201 برای اندازهگیری جریان موتور مناسب است؟
برای اندازهگیری جریان AC موتور در محدوده مجاز دستگاه میتوان از UT201 استفاده کرد. با این حال، برای کاربردهای حرفهایتر مانند موتورهای دارای درایو فرکانس متغیر یا سیگنالهای غیرسینوسی، استفاده از یک کلمپمتر True RMS مانند مدلهای جدیدتر UNI-T گزینه مناسبتری است.
جمعبندی
مولتی متر کلمپی 400 آمپر یونیتی مدل UNI-T UT201 یک ابزار اندازهگیری کاربردی برای برقکاران و تکنسینهایی است که به اندازهگیری جریان AC بدون قطع مدار نیاز دارند. این مدل جریان AC را تا 400 آمپر، ولتاژ AC/DC را تا 600 ولت و مقاومت را تا 20 مگااهم اندازهگیری میکند و امکاناتی مانند تست دیود، تست پیوستگی، Data Hold، MAX، Auto Range، خاموشی خودکار و نشانگر ضعیف بودن باتری را در اختیار کاربر قرار میدهد.
نکته مهم در خرید این محصول، تشخیص UT201 اصلی از UT201+ است. اگر به True RMS، NCV و نمایشگر 4000 شمارش نیاز دارید، باید مدل UT201+ را انتخاب کنید؛ اما اگر یک کلمپ آمپرمتر ساده و کاربردی برای اندازهگیری جریان AC تا 400 آمپر و اندازهگیریهای پایه ولتاژ، مقاومت و پیوستگی میخواهید، UT201 میتواند انتخاب مناسبی باشد.
