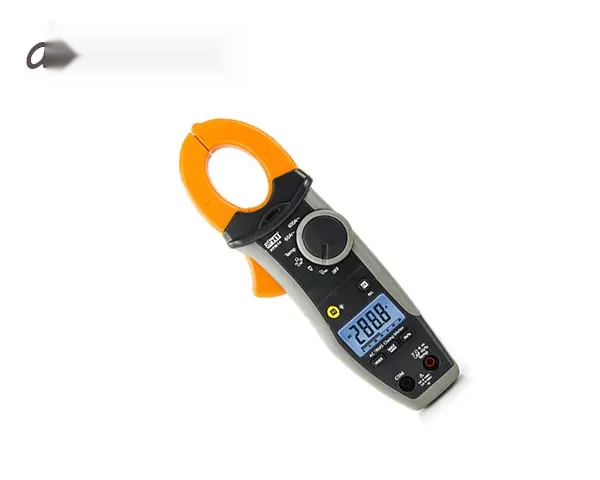

معرفی کلمپ آمپرمتر دیجیتال HT9014
کلمپ آمپرمتر دیجیتال اچ تی HT9014 یکی از کلمپ مترهای حرفهای شرکت HT Instruments ایتالیا است که برای اندازهگیری جریان AC تا 600 آمپر و ولتاژ AC/DC تا 1000 ولت طراحی شده است. مهمترین ویژگی این مدل، بهرهمندی از فناوری True RMS یا TRMS است که امکان اندازهگیری دقیقتر سیگنالهای متناوب، بهخصوص در مدارهایی با شکل موج غیرسینوسی، را فراهم میکند.
ساختار کلمپی HT9014 باعث میشود برای اندازهگیری جریان AC نیازی به قطع کردن مدار یا قرار دادن آمپرمتر بهصورت سری در مسیر جریان نباشد. کافی است فک کلمپ را دور هادی موردنظر قرار دهید تا جریان اندازهگیری شود. حداکثر قطر هادی قابل اندازهگیری با فک دستگاه حدود 30 میلیمتر است؛ بنابراین این مدل برای بسیاری از تابلوهای برق، تجهیزات صنعتی، سیستمهای تأسیسات الکتریکی و عیبیابی مدارهای قدرت گزینهای کاربردی محسوب میشود.
چرا کلمپ آمپرمتر HT9014 انتخاب مناسبی است؟
در انتخاب یک کلمپ آمپرمتر حرفهای تنها محدوده جریان اهمیت ندارد؛ دقت، ایمنی، نوع اندازهگیری، امکانات جانبی و قابلیت استفاده در محیطهای صنعتی نیز بسیار مهم هستند. HT9014 با ترکیب اندازهگیری جریان AC تا 600A، اندازهگیری ولتاژ AC/DC تا 1000V، فناوری TRMS، رنج خودکار، نمایشگر 6000 شمارشی، تست مقاومت و پیوستگی، تست دیود، فرکانس، ظرفیت خازن و دما، مجموعهای از امکانات موردنیاز تکنسینهای برق و تعمیرکاران را در یک دستگاه ارائه میکند.
این دستگاه همچنین از نظر ایمنی در رده CAT IV 600V و CAT III 1000V مطابق استاندارد IEC/EN 61010-1 قرار دارد. به همین دلیل میتوان از آن در بسیاری از کاربردهای حرفهای اندازهگیری و عیبیابی تجهیزات الکتریکی استفاده کرد؛ البته رعایت دستورالعملهای ایمنی و محدودههای مجاز اندازهگیری سازنده ضروری است.
قابلیت True RMS در HT9014
True RMS یکی از مهمترین قابلیتهای HT9014 است. در بسیاری از تجهیزات الکتریکی مدرن، شکل موج جریان و ولتاژ الزاماً یک موج سینوسی ایدهآل نیست و وجود بارهایی مانند درایوها، منابع تغذیه سوئیچینگ و تجهیزات الکترونیکی میتواند شکل موج را تغییر دهد. در چنین شرایطی، استفاده از کلمپ متر TRMS میتواند نسبت به اندازهگیریهای مبتنی بر میانگین، تصویر دقیقتری از مقدار مؤثر سیگنال ارائه کند.
اندازهگیری جریان AC تا 600 آمپر
HT9014 برای اندازهگیری جریان متناوب AC تا 600A طراحی شده است. اندازهگیری جریان توسط فک کلمپی انجام میشود و کاربر میتواند بدون باز کردن مدار، جریان هادی را بررسی کند. این روش علاوه بر افزایش سرعت کار، در بسیاری از فرآیندهای عیبیابی تابلوهای برق و تجهیزات صنعتی کاربرد دارد.
فک دستگاه امکان قرارگیری روی هادیهایی با قطر حداکثر حدود 30 میلیمتر را دارد. توجه داشته باشید که برای اندازهگیری صحیح جریان با کلمپ، باید تنها هادی موردنظر داخل فک قرار گیرد و قرار دادن همزمان هادی رفت و برگشت یک مدار AC میتواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست شود.
اندازهگیری ولتاژ AC و DC تا 1000 ولت
یکی دیگر از نقاط قوت این آمپرمتر کلمپی حرفهای امکان اندازهگیری ولتاژ AC و DC تا 1000 ولت است. انتخاب رنج بهصورت خودکار انجام میشود و دستگاه برای بررسی ولتاژ مدارهای مختلف، عیبیابی تجهیزات و تستهای الکتریکی کاربرد دارد. طبق مشخصات فنی، اندازهگیری ولتاژ DC از محدوده 600 میلیولت تا 1000 ولت و اندازهگیری ولتاژ AC از 6 ولت تا 1000 ولت انجام میشود.
اندازهگیری مقاومت، فرکانس و ظرفیت خازن
HT9014 تنها یک آمپرمتر کلمپی نیست و میتواند بهعنوان یک ابزار چندمنظوره برای اندازهگیری پارامترهای الکتریکی نیز مورد استفاده قرار گیرد. این دستگاه قابلیت اندازهگیری مقاومت تا 60 مگااهم، ظرفیت خازن تا 4000 میکروفاراد و فرکانس تا 60 کیلوهرتز را دارد. همچنین تست دیود و تست پیوستگی با بیزر برای بررسی سریع مدارها در نظر گرفته شده است.
اندازهگیری دما با ترموکوپل Type K
از دیگر قابلیتهای کاربردی کلمپ متر HT9014 میتوان به اندازهگیری دما با استفاده از پراب ترموکوپل Type K اشاره کرد. محدوده اندازهگیری دمای دستگاه با پراب K-Type از حدود 20- تا 760+ درجه سانتیگراد است. این قابلیت برای بررسی دمای تجهیزات، قطعات، سطوح و برخی فرآیندهای صنعتی کاربرد دارد. نوع پراب مورد استفاده و محدوده دمای مجاز آن باید متناسب با کاربرد انتخاب شود.
نمایشگر و امکانات کاربردی
این کلمپ آمپرمتر به نمایشگر LCD با ظرفیت نمایش 6000 شمارش مجهز شده است. وجود نور پسزمینه باعث میشود اطلاعات اندازهگیری در محیطهای کمنور نیز خوانایی مناسبی داشته باشد. قابلیتهایی مانند Auto Range، Data Hold، MAX/MIN، اندازهگیری نسبی، Bargraph و خاموشی خودکار نیز استفاده از دستگاه را در فرآیندهای اندازهگیری و عیبیابی آسانتر میکنند.
ایمنی و استاندارد کلمپ آمپرمتر HT9014
از آنجا که کلمپ مترها در بسیاری از مواقع برای اندازهگیری مدارهای دارای ولتاژ بالا استفاده میشوند، رده ایمنی اهمیت زیادی دارد. HT9014 مطابق استاندارد IEC/EN 61010-1 طراحی شده و دارای رده اندازهگیری CAT IV 600V و CAT III 1000V است. این مشخصات نشاندهنده سطح حفاظتی دستگاه در کاربردهای تعریفشده توسط استاندارد است؛ با این حال، کاربر باید پیش از هر اندازهگیری، محدوده مجاز دستگاه، سلامت پرابها و شرایط مدار را بررسی کند.
کاربردهای کلمپ آمپرمتر HT9014
- عیبیابی و سرویس تابلوهای برق صنعتی
- اندازهگیری جریان AC تجهیزات و ماشینآلات
- بررسی ولتاژ AC و DC در مدارهای الکتریکی
- تست مقاومت، دیود و پیوستگی مدار
- اندازهگیری فرکانس و ظرفیت خازن
- اندازهگیری دما با ترموکوپل Type K
- تعمیر و نگهداری تجهیزات برق و الکترونیک
- استفاده توسط تکنسینهای برق، تعمیرکاران و مهندسان تأسیسات
مشخصات فنی کلمپ آمپرمتر HT9014
نوع دستگاه
کلمپ آمپرمتر دیجیتال حرفهای
نوع اندازهگیری جریان
AC TRMS
ظرفیت خازن
0.01µF تا 4000µF
دمای قابل اندازهگیری
20- تا 760+ درجه سانتیگراد با پراب K-Type
حداکثر قطر هادی
30 میلیمتر
نمایشگر
LCD با ظرفیت 6000 شمارش، بارگراف و نور پسزمینه
تست پیوستگی
دارد، با بیزر
منبع تغذیه
یک عدد باتری 9V
عمر تقریبی باتری
حدود 200 ساعت
ابعاد
215 × 74 × 43 میلیمتر
وزن با باتری
حدود 285 گرم
استاندارد ایمنی
IEC/EN 61010-1
رده اندازهگیری
CAT IV 600V / CAT III 1000V
اقلام همراه HT9014
- کلمپ آمپرمتر HT9014
- جفت پراب اندازهگیری
- پراب سیمی دما Type K و آداپتور مربوطه
- کیف حمل
- باتری
- دفترچه راهنما
سؤالات متداول درباره کلمپ آمپرمتر HT9014
آیا HT9014 قابلیت True RMS دارد؟
بله. HT9014 یک کلمپ آمپرمتر AC با فناوری TRMS است و برای اندازهگیری جریان متناوب تا 600A طراحی شده است.
حداکثر جریان قابل اندازهگیری با HT9014 چقدر است؟
حداکثر محدوده اندازهگیری جریان AC این مدل 600 آمپر است.
آیا HT9014 ولتاژ DC را اندازهگیری میکند؟
بله. این دستگاه قابلیت اندازهگیری ولتاژ DC تا 1000 ولت را دارد.
آیا HT9014 برای اندازهگیری دما مناسب است؟
بله. با استفاده از پراب K-Type میتوان با این دستگاه دما را در محدوده تقریبی 20- تا 760+ درجه سانتیگراد اندازهگیری کرد.
حداکثر قطر سیم قابل اندازهگیری با کلمپ HT9014 چقدر است؟
حداکثر قطر هادی قابل قرارگیری در فک دستگاه حدود 30 میلیمتر است.
آیا این دستگاه قابلیت اندازهگیری خازن و فرکانس را دارد؟
بله. HT9014 علاوه بر جریان و ولتاژ، قابلیت اندازهگیری ظرفیت خازن و فرکانس را نیز دارد و برای بررسی مقاومت، دیود و پیوستگی مدار نیز قابل استفاده است.
HT9014 برای چه کسانی مناسب است؟
این مدل برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی، مهندسان تأسیسات، کارشناسان تعمیر و نگهداری و افرادی که به یک کلمپ آمپرمتر حرفهای TRMS با امکانات چندمنظوره نیاز دارند، انتخاب مناسبی است.
جمعبندی و راهنمای خرید HT9014
کلمپ آمپرمتر دیجیتال HT9014 یک ابزار حرفهای برای اندازهگیری جریان AC تا 600 آمپر و ولتاژ AC/DC تا 1000 ولت است که با برخورداری از فناوری True RMS، فک 30 میلیمتری، نمایشگر 6000 شمارشی و مجموعهای از قابلیتهای اندازهگیری مانند مقاومت، فرکانس، ظرفیت خازن، دما، دیود و پیوستگی، میتواند بخش قابل توجهی از نیازهای اندازهگیری تکنسینهای برق را پوشش دهد.
اگر هدف شما خرید کلمپ آمپرمتر 600 آمپر TRMS برای کاربردهای حرفهای و صنعتی است، HT9014 به دلیل ترکیب قابلیتهای اندازهگیری، رده ایمنی CAT IV 600V / CAT III 1000V و طراحی کلمپی، گزینهای قابل بررسی است. برای اطلاع از قیمت کلمپ آمپرمتر HT9014، شرایط فروش، موجودی و دریافت مشاوره پیش از خرید، با کارشناسان کالیبکس در ارتباط باشید.
