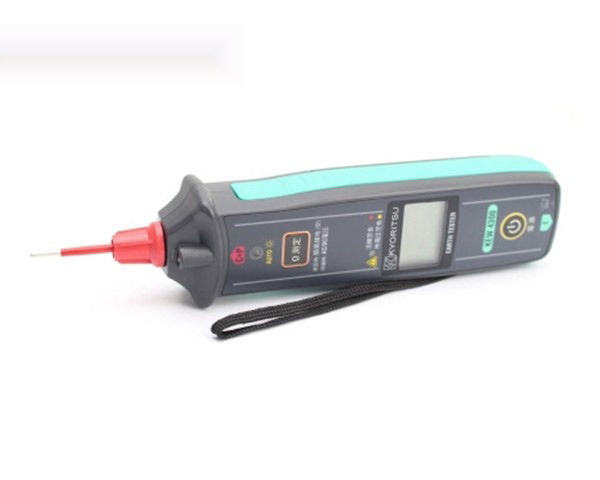

معرفی ارت سنج قلمی کیوریتسو KYORITSU 4300
ارت سنج قلمی کیوریتسو KYORITSU 4300 یک تستر مقاومت زمین دو سیمه و جمعوجور است که برای بررسی مقاومت ارت در خطوط توزیع، تجهیزات الکتریکی و برخی کاربردهای برق و تأسیسات طراحی شده است. این دستگاه علاوه بر اندازهگیری مقاومت زمین، امکان اندازهگیری ولتاژ AC و DC تا 300 ولت را نیز فراهم میکند و به همین دلیل میتواند برای تکنسینها و متخصصان برق، ابزار کاربردی و قابل حملی باشد.
مدل KYORITSU 4300 بر اساس روش دو قطبی یا دو سیمه کار میکند و برای کاربردهایی طراحی شده است که در آنها استفاده از الکترودهای کمکی و روشهای کلاسیک چند سیمه امکانپذیر یا ضروری نیست. مقاومت زمین در این مدل در دو رنج 200Ω و 2000Ω به صورت اتوماتیک اندازهگیری میشود و دقت اعلامشده توسط سازنده برابر با ±3%rdg±5dgt است. :contentReference[oaicite:1]{index=1}
یکی از قابلیتهای مهم این ارت تستر، اندازهگیری ولتاژ AC با روش True RMS است. همچنین دستگاه میتواند در هنگام اندازهگیری مقاومت، وجود ولتاژ را تشخیص دهد و در صورت شناسایی ولتاژ 30 ولت یا بیشتر، هشدار مدار برقدار را فعال کند. این ویژگی برای افزایش ایمنی کاربر هنگام بررسی مدارها و سیستمهای الکتریکی اهمیت دارد. :contentReference[oaicite:2]{index=2}
ارت سنج کیوریتسو 4300 چه کاربردی دارد؟
ارت سنج قلمی KYORITSU 4300 برای اندازهگیری و بررسی مقاومت سیستم اتصال زمین در کاربردهای مختلف برق طراحی شده است. ابعاد کوچک و وزن حدود 220 گرم باعث شده است حمل و استفاده از آن در محیطهای کاری آسان باشد. این دستگاه میتواند در بررسی سیستمهای ارت تجهیزات الکتریکی، خطوط توزیع و تأسیسات مورد استفاده قرار گیرد. :contentReference[oaicite:3]{index=3}
در مقایسه با ارت تسترهای میلهای سه سیمه، این مدل برای اندازهگیری سادهتر و سریعتر طراحی شده و بر پایه روش دو سیمه کار میکند. بنابراین باید توجه داشت که KYORITSU 4300 جایگزین تمام ارت تسترهای سه سیمه یا چهار سیمه برای اندازهگیریهای دقیق و تخصصی مقاومت ویژه خاک نیست؛ بلکه یک تستر ساده و قابل حمل برای کاربردهای مشخص است.
ویژگیهای ارت سنج قلمی KYORITSU 4300
- اندازهگیری مقاومت زمین در دو رنج 200Ω و 2000Ω.
- دارای قابلیت Auto Range برای انتخاب خودکار محدوده اندازهگیری.
- اندازهگیری ولتاژ AC از 5 تا 300 ولت با فرکانس 45 تا 65 هرتز.
- اندازهگیری ولتاژ DC از ±5 تا ±300 ولت.
- اندازهگیری AC با روش RMS برای دستیابی به نتیجه مناسب در شکل موجهای غیرایدهآل.
- هشدار صوتی در شرایط مقاومت زمین 100 اهم یا کمتر.
- تشخیص ولتاژ زمین بالا و نمایش هشدار توسط LED.
- هشدار مدار برقدار هنگام تشخیص ولتاژ 30 ولت یا بیشتر.
- دارای چراغ LED برای روشن کردن محل اندازهگیری در محیطهای کمنور.
- جریان تست پایین، حداکثر حدود 2 میلیآمپر، برای کاهش احتمال عملکرد ناخواسته RCD.
- طراحی باریک، سبک و مناسب برای حمل در محیطهای کاری.
- خاموشی خودکار برای کاهش مصرف باتری.
روش اندازهگیری مقاومت زمین در KYORITSU 4300
این دستگاه یک ارت تستر دو سیمه است و اندازهگیری مقاومت زمین را با روش سادهشده دو قطبی انجام میدهد. به همین دلیل برای کاربردهایی که دسترسی به الکترودهای کمکی دشوار است، میتواند گزینه مناسبی باشد. با این حال، انتخاب روش اندازهگیری باید بر اساس نوع سیستم ارت، شرایط محل و الزامات فنی پروژه انجام شود.
برای اندازهگیریهای تخصصیتر که نیاز به تعیین دقیق مقاومت الکترود زمین، مقاومت کمکی یا مقاومت ویژه خاک دارند، استفاده از ارت تسترهای سه سیمه یا چهار سیمه مناسبتر است. این نکته هنگام انتخاب دستگاه ارت سنج اهمیت زیادی دارد.
قابلیت تشخیص ولتاژ و افزایش ایمنی
یکی از مزیتهای مهم ارت سنج KYORITSU 4300 تشخیص وجود ولتاژ هنگام کار با مدار است. این دستگاه میتواند ولتاژ 30 ولت یا بیشتر را به عنوان وضعیت مدار برقدار تشخیص داده و به کاربر هشدار دهد. همچنین در صورت تشخیص ولتاژ زمین بالا، LED هشدار دستگاه روشن میشود. :contentReference[oaicite:4]{index=4}
وجود چراغ LED مخصوص روشن کردن محل اندازهگیری نیز باعث میشود استفاده از دستگاه در تابلوها، فضاهای کمنور و نقاطی که دید کافی وجود ندارد راحتتر باشد. این چراغ بر اساس میزان روشنایی محیط میتواند به صورت خودکار روشن یا خاموش شود. :contentReference[oaicite:5]{index=5}
اندازهگیری ولتاژ AC و DC با KYORITSU 4300
علاوه بر تست مقاومت زمین، این مدل قابلیت اندازهگیری ولتاژ را نیز دارد. محدوده اندازهگیری ولتاژ AC از 5.0 تا 300.0V در فرکانس 45 تا 65 هرتز و محدوده ولتاژ DC از ±5.0 تا ±300.0V است. دقت ولتاژ AC برابر با ±1%rdg±4dgt و دقت ولتاژ DC برابر با ±1%rdg±8dgt اعلام شده است. :contentReference[oaicite:6]{index=6}
مزایای خرید ارت سنج قلمی کیوریتسو 4300
- ابعاد کوچک و وزن پایین برای حمل آسان.
- ترکیب قابلیت ارت تستر و ولتمتر در یک دستگاه.
- مناسب برای تستهای سریع و کاربردهای روزمره برق.
- دارای رنج خودکار مقاومت زمین.
- تشخیص ولتاژ ناخواسته و هشدار مدار برقدار.
- دارای چراغ روشنکننده محل تست.
- ساختار مناسب برای استفاده توسط تکنسینهای برق و تأسیسات.
نکات مهم هنگام استفاده از ارت تستر KYORITSU 4300
قبل از اندازهگیری باید نوع سیستم ارت و شرایط مدار بررسی شود. از آنجا که KYORITSU 4300 یک ارت تستر سادهشده دو سیمه است، برای پروژههایی که نیاز به اندازهگیری تخصصی مقاومت زمین یا مقاومت ویژه خاک دارند، باید دستگاه متناسب با روش آزمون انتخاب شود.
همچنین محدوده ولتاژ و رده ایمنی دستگاه باید پیش از اتصال به مدار بررسی شود. این مدل مطابق اطلاعات رسمی سازنده دارای استاندارد IEC 61010-1 CAT III 300V و درجه حفاظت IP40 است. :contentReference[oaicite:7]{index=7}
مشخصات فنی ارت سنج قلمی KYORITSU 4300
اندازهگیری مقاومت زمین
رنج مقاومت زمین
200.0Ω / 2000Ω - Auto ranging
دقت مقاومت زمین
±3%rdg±5dgt
روش اندازهگیری
روش دو سیمه / دو قطبی
اندازهگیری ولتاژ
ولتاژ AC
5.0 تا 300.0V / 45 تا 65Hz
ایمنی و استاندارد
استانداردها
IEC 61010-1 CAT III 300V
IEC 61010-031
IEC 61557-1, 5
IEC 61326-1, 2-2
هشدار مدار برقدار
در ولتاژ 30V یا بیشتر
مشخصات فیزیکی
منبع تغذیه
2 عدد باتری LR6 (AA) 1.5V
ابعاد
232 × 51 × 42 میلیمتر
وزن
حدود 220 گرم با باتری
جریان تست
حداکثر حدود 2mA
لوازم جانبی
اقلام همراه
7248 Test Lead، 8072، 8253، 8017، کیف حمل 9161، دفترچه راهنما و 2 عدد باتری LR6 (AA)
| پارامتر | مشخصات |
|---|
| مقاومت زمین |
200.0 / 2000Ω Auto-ranging |
| دقت مقاومت زمین |
±3%rdg±5dgt |
| ولتاژ AC |
5.0 تا 300.0V / 45 تا 65Hz |
| دقت ولتاژ AC |
±1%rdg±4dgt |
| ولتاژ DC |
±5.0 تا ±300.0V |
| دقت ولتاژ DC |
±1%rdg±8dgt |
| روش اندازهگیری |
دو سیمه / دو قطبی |
| استانداردها |
IEC 61010-1 CAT III 300V، IEC 61010-031، IEC 61557-1,5، IEC 61326-1,2-2 |
| درجه حفاظت |
IP40 |
| منبع تغذیه |
LR6 (AA) 1.5V × 2 |
| ابعاد |
232 × 51 × 42 mm |
| وزن |
حدود 220 گرم |
| جریان تست |
حداکثر حدود 2mA |
| لوازم جانبی |
7248، 8072، 8253، 8017، 9161، دفترچه راهنما و 2×LR6 |
سؤالات متداول درباره ارت سنج KYORITSU 4300
ارت سنج KYORITSU 4300 چیست؟
این محصول یک ارت تستر سادهشده دو سیمه است که برای اندازهگیری مقاومت زمین در دو رنج 200 و 2000 اهم طراحی شده و قابلیت اندازهگیری ولتاژ AC و DC تا 300 ولت را نیز دارد. :contentReference[oaicite:8]{index=8}
آیا KYORITSU 4300 سه سیمه است؟
خیر. این مدل یک ارت سنج دو سیمه یا Two-Pole Simplified Earth Tester است و برای اندازهگیریهای سادهشده طراحی شده است. :contentReference[oaicite:9]{index=9}
حداکثر مقاومت قابل اندازهگیری با KYORITSU 4300 چقدر است؟
دستگاه دارای دو رنج 200Ω و 2000Ω است و رنج مقاومت زمین آن به صورت اتوماتیک انتخاب میشود. :contentReference[oaicite:10]{index=10}
آیا این دستگاه ولتاژ AC و DC را اندازهگیری میکند؟
بله. KYORITSU 4300 ولتاژ AC از 5 تا 300 ولت و ولتاژ DC از ±5 تا ±300 ولت را اندازهگیری میکند. :contentReference[oaicite:11]{index=11}
آیا KYORITSU 4300 قابلیت True RMS دارد؟
بله. طبق اطلاعات رسمی سازنده، اندازهگیری ولتاژ AC در این مدل با روش RMS انجام میشود و سازنده امکان دستیابی به مقادیر True RMS را برای ولتاژ AC اعلام کرده است. :contentReference[oaicite:12]{index=12}
آیا دستگاه وجود ولتاژ خطرناک را تشخیص میدهد؟
بله. دستگاه در هنگام تشخیص ولتاژ 30 ولت یا بیشتر، هشدار مدار برقدار را فعال میکند و برای ولتاژ زمین بالا نیز LED هشدار دارد. :contentReference[oaicite:13]{index=13}
آیا KYORITSU 4300 برای اندازهگیری دقیق مقاومت ویژه خاک مناسب است؟
خیر. این مدل یک ارت تستر سادهشده دو سیمه است. برای اندازهگیری مقاومت ویژه خاک و آزمونهای تخصصیتر، باید از ارت تسترهای مناسب روش سه سیمه یا چهار سیمه استفاده شود.
وزن ارت سنج کیوریتسو 4300 چقدر است؟
وزن دستگاه همراه با باتری حدود 220 گرم است و ابعاد آن 232 × 51 × 42 میلیمتر اعلام شده است. :contentReference[oaicite:14]{index=14}
ارت سنج قلمی KYORITSU 4300 با چه باتری کار میکند؟
این دستگاه با دو عدد باتری LR6 یا AA با ولتاژ 1.5 ولت تغذیه میشود. :contentReference[oaicite:15]{index=15}
جمعبندی و راهنمای خرید KYORITSU 4300
ارت سنج قلمی کیوریتسو KYORITSU 4300 انتخابی مناسب برای کاربرانی است که به یک دستگاه سبک، قابل حمل و چندمنظوره برای تست ساده مقاومت زمین و اندازهگیری ولتاژ نیاز دارند. دو رنج مقاومت زمین، اندازهگیری ولتاژ AC/DC تا 300 ولت، تشخیص مدار برقدار، هشدار ولتاژ، چراغ روشنکننده محل تست و طراحی کمحجم از مهمترین قابلیتهای این مدل هستند. :contentReference[oaicite:16]{index=16}
در صورتی که هدف شما انجام تستهای تخصصی ارت و اندازهگیری دقیق مقاومت سیستم زمین با الکترودهای کمکی است، بهتر است به سراغ مدلهای سه سیمه یا چهار سیمه بروید؛ اما برای تستهای سریع و ساده در خطوط توزیع و تجهیزات الکتریکی، KYORITSU 4300 میتواند گزینهای کاربردی باشد.
