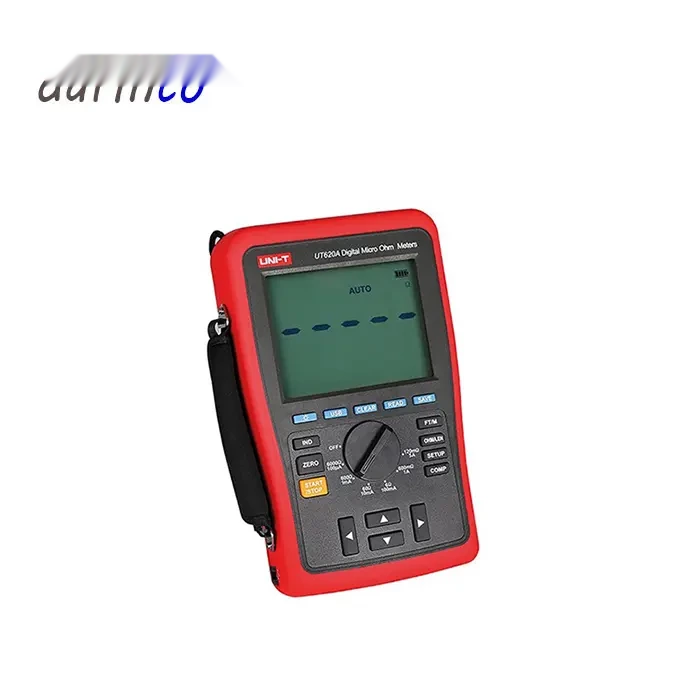

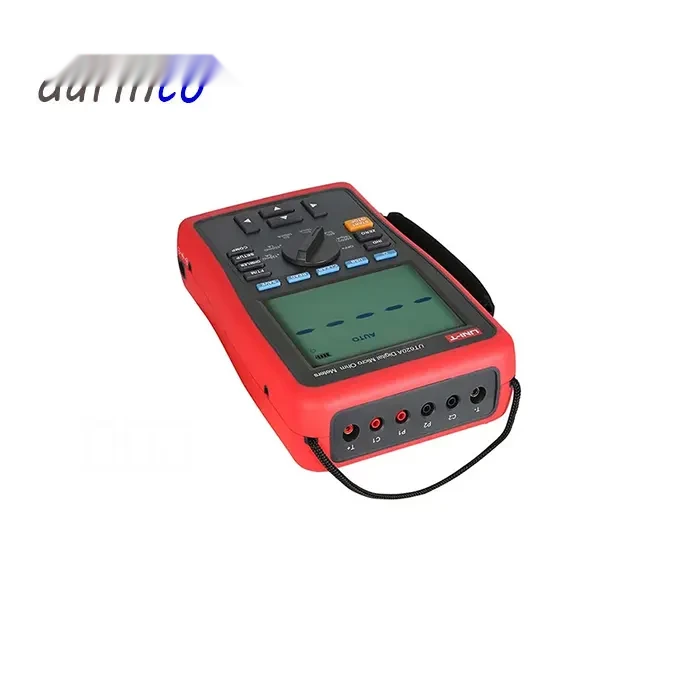

میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620A | تستر مقاومت پایین با جریان تست 10 آمپر
میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620A یک مقاومتسنج تخصصی برای اندازهگیری مقاومتهای پایین در مدارها، کابلها، سیمها، اتصالات و سایر هادیهای حامل جریان DC است. این دستگاه با روش چهار سیمه، جریان تست حداکثر 10 آمپر و رزولوشن 10 میکرواهم طراحی شده و میتواند مقاومت را در شش محدوده از 60 میلیاهم تا 6 کیلواهم اندازهگیری کند. طبق اطلاعات رسمی UNI-T، این مدل برای عیبیابی در محل، بررسی مقاومت پوششهای فلزی، سیمپیچ موتورها و ترانسفورماتورهای کوچک، نقاط جوش، باسبار تابلوهای توزیع و اتصالات هادی کاربرد دارد. :contentReference[oaicite:0]{index=0}
UNI-T UT620A علاوه بر مقاومتسنجی، قابلیت مقایسه مقدار اندازهگیریشده با حدود بالا و پایین، اندازهگیری طول سیم، ذخیره 1000 گروه داده، انتقال دوطرفه اطلاعات از طریق USB، Data Hold، Zeroing، اندازهگیری نسبی و حالت اندازهگیری مقاومت القایی IND را ارائه میدهد. این دستگاه دارای باتری لیتیومی قابل شارژ است و همراه با کابلهای تست Kelvin، آداپتور، کابل USB و نرمافزار کامپیوتری عرضه میشود. :contentReference[oaicite:1]{index=1}
میکرو اهممتر UNI-T UT620A چیست؟
UT620A یک Digital Micro Ohm Meter برای اندازهگیری مقاومت پایین DC است که با روش چهار سیمه کار میکند. در این روش، جریان تست و اندازهگیری ولتاژ از مسیرهای مجزا انجام میشود تا اثر مقاومت سیمهای تست و تماسها بر نتیجه کاهش یابد. این ویژگی برای اندازهگیری مقاومت پایین کابلها، هادیها، اتصالات و سیمپیچها اهمیت زیادی دارد. :contentReference[oaicite:2]{index=2}
دستگاه برای استفاده در فضاهای محدود و دشوار نیز طراحی شده و سازنده کاربرد آن را در عیبیابی میدانی و تست نقاط مختلف تجهیزات الکتریکی و صنعتی ذکر کرده است. :contentReference[oaicite:3]{index=3}
ویژگیهای اصلی میکرو اهممتر UNI-T UT620A
- اندازهگیری مقاومت DC پایین با روش چهار سیمه
- رزولوشن 10 میکرواهم
- حداکثر جریان تست 10 آمپر
- شش محدوده اصلی اندازهگیری مقاومت
- اندازهگیری مقاومت از 60mΩ تا 6kΩ
- مقایسه مقدار مقاومت با حدود بالا و پایین
- آلارم High/Low برای کنترل محدوده اندازهگیری
- اندازهگیری طول سیم در واحد متر و فوت
- ذخیرهسازی حداکثر 1000 گروه داده
- انتقال دوطرفه اطلاعات بین USB و کامپیوتر
- Data Hold
- Zeroing برای تنظیم صفر
- Relative Mode برای اندازهگیری نسبی
- حالت اندازهگیری مقاومت القایی IND
- انتخاب رنج بهصورت دستی
- نمایشگر با نور پسزمینه
- نشانگر کاهش باتری
- باتری لیتیومی قابل شارژ
- استانداردهای CE و RoHS
مشخصات فنی میکرو اهممتر دیجیتال UNI-T مدل UT620A
| مشخصه | مشخصات فنی |
|---|
| برند |
UNI-T |
| مدل |
UT620A |
| نوع دستگاه |
میکرو اهممتر دیجیتال |
| نوع اندازهگیری |
مقاومت DC پایین |
| روش اندازهگیری |
چهار سیمه |
| رزولوشن |
10µΩ |
| رنج اول |
60mΩ با جریان تست 10A |
| رنج دوم |
120mΩ با جریان تست 5A |
| رنج سوم |
600mΩ با جریان تست 1A |
| رنج چهارم |
6Ω با جریان تست 100mA |
| رنج پنجم |
60Ω با جریان تست 10mA |
| رنج ششم |
600Ω با جریان تست 1mA |
| رنج هفتم |
6kΩ با جریان تست 100µA |
| دقت رنج 60mΩ |
در صفحه رسمی سازنده مقدار دقت برای این رنج بهصورت جداگانه درج نشده است. |
| دقت رنج 120mΩ |
±(0.25% + 25 رقم) |
| دقت رنج 600mΩ |
±(0.25% + 25 رقم) |
| دقت رنج 6Ω |
±(0.25% + 25 رقم) |
| دقت رنج 60Ω |
±(0.25% + 25 رقم) |
| دقت رنج 600Ω |
±(0.25% + 25 رقم) |
| دقت رنج 6kΩ |
±(0.75% + 30 رقم) |
| تعداد شمارش نمایشگر |
60000 Count |
| اندازهگیری چهار سیم |
دارد |
| اندازهگیری طول سیم |
دارد، متر و فوت |
| هشدار حد بالا و پایین |
دارد |
| ذخیره داده |
1000 گروه |
| انتقال داده |
USB |
| رنج دستی |
دارد |
| نور پسزمینه |
دارد |
| Relative Value |
دارد |
| نشانگر کاهش باتری |
دارد |
| خاموشی خودکار |
در صفحه رسمی محصول بهعنوان ویژگی فعال درج نشده است. |
| منبع تغذیه |
باتری لیتیومیون 7.4V با ظرفیت 4000mAh، قابل شارژ |
| ابعاد نمایشگر |
116 × 87.5 میلیمتر |
| ابعاد دستگاه |
268 × 168 × 60 میلیمتر |
| وزن |
حدود 1.5 کیلوگرم |
| رنگ |
قرمز و خاکستری |
| استانداردها |
CE و RoHS |
رنجهای اندازهگیری مقاومت در UNI-T UT620A
UT620A دارای شش محدوده اصلی مقاومت و یک زیررنج میانی 120 میلیاهم است که طبق مشخصات رسمی سازنده، جریان تست آنها از 10 آمپر تا 100 میکروآمپر متغیر است. این ساختار اجازه میدهد دستگاه هم مقاومتهای بسیار پایین و هم مقاومتهای بالاتر تا 6 کیلواهم را پوشش دهد. :contentReference[oaicite:4]{index=4}
| محدوده مقاومت | جریان تست | دقت درجشده توسط سازنده |
|---|
| 60mΩ |
10A |
در صفحه رسمی برای این رنج مقدار جداگانه درج نشده است. |
| 120mΩ |
5A |
±(0.25% + 25) |
| 600mΩ |
1A |
±(0.25% + 25) |
| 6Ω |
100mA |
±(0.25% + 25) |
| 60Ω |
10mA |
±(0.25% + 25) |
| 600Ω |
1mA |
±(0.25% + 25) |
| 6kΩ |
100µA |
±(0.75% + 30) |
جریان تست 10 آمپر در UT620A
در پایینترین رنج، UT620A جریان تست 10 آمپر DC را اعمال میکند. استفاده از جریان تست بالاتر باعث ایجاد افت ولتاژ قابل اندازهگیری در مقاومتهای بسیار پایین میشود و امکان بررسی مقاومتهایی در محدوده میلیاهم را فراهم میکند.
با افزایش مقدار مقاومت، جریان تست به 5 آمپر، 1 آمپر، 100 میلیآمپر، 10 میلیآمپر، 1 میلیآمپر و 100 میکروآمپر کاهش پیدا میکند. این طراحی باعث میشود دستگاه محدوده کاربردی نسبتاً وسیعی داشته باشد. :contentReference[oaicite:5]{index=5}
روش چهار سیمه در میکرو اهممتر UT620A
یکی از مهمترین قابلیتهای UNI-T UT620A روش چهار سیمه است. در این روش مسیر اعمال جریان و مسیر اندازهگیری ولتاژ از یکدیگر جدا میشوند تا اثر مقاومت تماس و مقاومت کابلهای تست در نتیجه نهایی کاهش پیدا کند. UNI-T همچنین از یک روش اندازهگیری بهبودیافته با متعادل کردن اثر مقاومت تماس لیدها برای افزایش دقت یاد کرده است. :contentReference[oaicite:6]{index=6}
این ویژگی برای اندازهگیری کابلها، هادیها، اتصالات، سیمپیچها و نقاط جوش که مقاومت بسیار پایینی دارند اهمیت ویژهای دارد.
کاربردهای UNI-T UT620A در عیبیابی میدانی
طبق توضیحات رسمی UNI-T، UT620A برای استفاده در فضاهای باریک و عیبیابی در محل مناسب است. کاربردهای اعلامشده شامل اندازهگیری مقاومت پوششهای فلزی، سیمپیچ موتورها و ترانسفورماتورهای کوچک، نقاط جوش، باسبار تابلوهای توزیع برق و بررسی اتصال لیدها است. :contentReference[oaicite:7]{index=7}
قابلیت مقایسه مقاومت با حدود بالا و پایین
UT620A دارای عملکرد Comparison است و میتواند مقدار مقاومت اندازهگیریشده را با حدود بالایی و پایینی که برای آزمون تعریف شدهاند مقایسه کند. این قابلیت برای کنترل کیفیت، بررسی قطعات تکراری و تشخیص سریع مقاومت خارج از محدوده مناسب است. :contentReference[oaicite:8]{index=8}
اندازهگیری طول سیم بر حسب متر و فوت
یکی از قابلیتهای کاربردی UT620A محاسبه طول سیم ناشناخته است. نتیجه میتواند در دو واحد m و ft نمایش داده شود. این قابلیت در بررسی سیم و کابلهایی که طول آنها مشخص نیست مورد استفاده قرار میگیرد. :contentReference[oaicite:9]{index=9}
دقت این محاسبه به مشخصات سیم، جنس هادی و مقاومت واحد طول آن وابسته است؛ بنابراین نتیجه اندازهگیری طول باید با اطلاعات واقعی کابل تطبیق داده شود.
حافظه 1000 گروهی UT620A
میکرو اهممتر UNI-T UT620A میتواند تا 1000 گروه داده را ذخیره کند. این ویژگی برای ثبت نتایج در پروژههای تعمیر و نگهداری، کنترل کیفیت و آزمونهای متوالی بسیار کاربردی است. :contentReference[oaicite:10]{index=10}
انتقال داده به کامپیوتر با USB
این مدل از انتقال دوطرفه داده بین USB و کامپیوتر پشتیبانی میکند. طبق صفحه رسمی UNI-T، نرمافزار مخصوص UT620A نیز در بخش اسناد و نرمافزارهای محصول ارائه شده است و امکان کار با دادههای اندازهگیریشده را فراهم میکند. :contentReference[oaicite:11]{index=11}
حالت IND برای مقاومتهای القایی
UT620A دارای IND Resistance Measurement Mode است که برای کاربردهایی با رفتار القایی، مانند برخی سیمپیچها، اهمیت دارد. وجود این حالت باعث میشود دستگاه برای مجموعهای از کاربردهای سیمپیچ و تجهیزات القایی مناسبتر باشد. :contentReference[oaicite:12]{index=12}
اندازهگیری نسبی و Zeroing
با استفاده از Zeroing میتوان نقطه مرجع اندازهگیری را تنظیم کرد و با Relative Mode نیز تغییر مقدار نسبت به یک مقدار مرجع را بررسی کرد. این قابلیتها برای مقایسه چند قطعه مشابه یا ارزیابی تغییرات مقاومت مفید هستند. :contentReference[oaicite:13]{index=13}
نمایشگر 60000 Count و باتری قابل شارژ
UT620A دارای نمایشگر 60000 Count با ابعاد تقریبی 116 × 87.5 میلیمتر است. منبع تغذیه آن یک باتری لیتیومیون 7.4V با ظرفیت 4000mAh و قابلیت شارژ مجدد است. وزن دستگاه حدود 1.5 کیلوگرم و ابعاد آن 268 × 168 × 60 میلیمتر اعلام شده است. :contentReference[oaicite:14]{index=14}
کاربردهای میکرو اهممتر دیجیتال UNI-T UT620A
- اندازهگیری مقاومت سیمها و کابلها
- تست مقاومت هادیهای الکتریکی
- بررسی مقاومت پوششهای فلزی
- اندازهگیری مقاومت سیمپیچ موتورها
- تست سیمپیچ ترانسفورماتورهای کوچک
- بررسی نقاط جوش
- تست باسبار تابلوهای توزیع برق
- بررسی اتصالات و لیدها
- تست اتصالات لحیمی
- کنترل کیفیت تجهیزات و قطعات الکتریکی
- عیبیابی میدانی در فضاهای محدود
مزایای میکرو اهممتر UNI-T UT620A
- جریان تست حداکثر 10A
- رزولوشن 10µΩ
- روش چهار سیمه
- شش محدوده اصلی مقاومت
- محدوده اندازهگیری تا 6kΩ
- مقایسه با حد بالا و پایین
- حافظه 1000 گروه
- USB و ارتباط با کامپیوتر
- اندازهگیری طول سیم
- Relative Mode
- Zeroing
- IND Resistance Mode
- باتری لیتیومی قابل شارژ
- نمایشگر 60000 Count
- نور پسزمینه
نحوه استفاده از UNI-T UT620A
- اطمینان حاصل کنید مدار یا تجهیز مورد آزمایش کاملاً بیبرق است.
- کابلهای تست Kelvin را به ترمینالهای مربوطه متصل کنید.
- محدوده مناسب مقاومت را انتخاب کنید.
- برای اندازهگیری مقاومت پایین، اتصال چهار سیمه را بهصورت صحیح برقرار کنید.
- در صورت نیاز از Zeroing برای تنظیم نقطه صفر استفاده کنید.
- پرابها را به دو نقطه موردنظر متصل کنید.
- مقدار مقاومت را روی نمایشگر مشاهده کنید.
- در آزمون کنترل کیفیت، حدود High و Low را تنظیم کنید.
- در صورت نیاز نتیجه را در حافظه ذخیره کنید.
- برای تحلیل اطلاعات، دادهها را از طریق USB به کامپیوتر منتقل کنید.
نکات مهم هنگام اندازهگیری مقاومت پایین
- پیش از اندازهگیری مقاومت، مدار باید کاملاً از منبع برق جدا باشد.
- سطح تماس گیرههای Kelvin باید تمیز و عاری از اکسید یا آلودگی باشد.
- برای نتایج مقایسهای، محل و فشار اتصال پرابها ثابت نگه داشته شود.
- در جریان تست 10 آمپر، کابلها و اتصالات باید ظرفیت مناسب داشته باشند.
- اندازهگیری طول سیم باید با جنس هادی و مقاومت واحد طول آن تطبیق داده شود.
- در هنگام کار با تجهیزات القایی، حالت IND را متناسب با کاربرد انتخاب کنید.
اقلام همراه UNI-T UT620A
طبق مشخصات رسمی UNI-T، اقلام استاندارد همراه دستگاه شامل کابلهای تست با گیره Kelvin قرمز و مشکی، کابل برق، آداپتور برق، کابل رابط USB و CD نرمافزار PC است. همچنین بستهبندی استاندارد شامل کیف حمل و دفترچه انگلیسی اعلام شده است. :contentReference[oaicite:15]{index=15}
خرید میکرو اهممتر UNI-T UT620A از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. UNI-T UT620A برای مهندسان برق، تکنسینهای تعمیر و نگهداری، واحدهای کنترل کیفیت و آزمایشگاههایی مناسب است که به اندازهگیری مقاومت پایین، جریان تست بالا، ذخیره داده و انتقال اطلاعات به کامپیوتر نیاز دارند.
سوالات متداول میکرو اهممتر UNI-T UT620A
میکرو اهممتر UNI-T UT620A برای چه کاربردی استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت پایین سیمها، کابلها، هادیها، سیمپیچها، نقاط جوش، باسبارها و اتصالات الکتریکی استفاده میشود.
حداکثر جریان تست UT620A چقدر است؟
حداکثر جریان تست در پایینترین رنج دستگاه 10 آمپر است.
رزولوشن UNI-T UT620A چقدر است؟
رزولوشن دستگاه 10 میکرواهم است.
محدوده اندازهگیری مقاومت UT620A چقدر است؟
دستگاه از 60 میلیاهم تا 6 کیلواهم را در محدودههای مختلف اندازهگیری میکند.
آیا UT620A چهار سیمه است؟
بله. UT620A برای مقاومتسنجی پایین از روش چهار سیمه استفاده میکند.
حافظه UNI-T UT620A چند داده را ذخیره میکند؟
حافظه داخلی دستگاه ظرفیت ذخیره 1000 گروه داده را دارد.
آیا UT620A به کامپیوتر متصل میشود؟
بله. دستگاه از انتقال دوطرفه داده از طریق USB و کامپیوتر پشتیبانی میکند.
آیا UNI-T UT620A طول سیم را اندازهگیری میکند؟
بله. دستگاه قابلیت اندازهگیری طول سیم را در دو واحد متر و فوت دارد.
آیا UT620A برای اندازهگیری سیمپیچ مناسب است؟
بله. UNI-T کاربرد اندازهگیری مقاومت سیمپیچ موتور و ترانسفورماتورهای کوچک را برای این مدل اعلام کرده است.
آیا UT620A باتری قابل شارژ دارد؟
بله. دستگاه دارای باتری لیتیومیون 7.4V با ظرفیت 4000mAh و قابلیت شارژ مجدد است.
جمعبندی میکرو اهممتر دیجیتال UNI-T UT620A
میکرو اهممتر دیجیتال یونیتی UNI-T مدل UT620A یک تستر تخصصی مقاومت پایین با روش چهار سیمه، جریان تست تا 10 آمپر، رزولوشن 10 میکرواهم و محدوده اندازهگیری تا 6 کیلواهم است. حافظه 1000 گروه، مقایسه حدود بالا و پایین، اندازهگیری طول سیم، USB، Zeroing، Relative Mode، IND Resistance Mode، باتری قابل شارژ و نمایشگر 60000 Count از مهمترین امکانات آن هستند. مطابق اطلاعات فعلی وبسایت رسمی UNI-T، این محصول در حال حاضر با وضعیت «Out of Stock and Unavailable» نمایش داده میشود. :contentReference[oaicite:16]{index=16}
