میکرو اهممتر هیوکی HIOKI مدل RM3548 | مقاومتسنج پرتابل دقیق با رزولوشن 0.1 میکرواهم
میکرو اهممتر هیوکی HIOKI مدل RM3548 یک مقاومتسنج دیجیتال پرتابل و دقیق برای اندازهگیری مقاومتهای پایین و بسیار پایین است که با روش اندازهگیری چهار سیمه DC طراحی شده است. این دستگاه برای اندازهگیری مقاومت اتصالات، کابلها، سیمپیچ موتورها و ژنراتورها، جوشها، مسیرهای اتصال بدنه خودروهای الکتریکی و سایر تجهیزات الکتریکی و مکانیکی کاربرد دارد. RM3548 با دقت پایه حدود 0.02 درصد، رزولوشن تا 0.1 میکرواهم و جریان تست تا 1 آمپر DC یکی از مقاومتسنجهای پرتابل دقیق هیوکی محسوب میشود.
HIOKI RM3548 دارای 10 رنج اندازهگیری مقاومت از 3 میلیاهم تا 3 مگااهم است و علاوه بر اندازهگیری مقاومت، امکان اندازهگیری دما و اصلاح مقدار مقاومت نسبت به دمای مرجع را نیز فراهم میکند. وجود حافظه داخلی برای ذخیره تا 1000 داده، ارتباط USB، قابلیت اندازهگیری دورهای و طراحی مقاوم و قابل حمل، این مدل را برای تعمیر و نگهداری تجهیزات صنعتی و اندازهگیریهای میدانی مناسب کرده است.
میکرو اهممتر HIOKI RM3548 چیست؟
HIOKI RM3548 یک Portable Resistance Meter چهار سیمه است که برای اندازهگیری دقیق مقاومتهای پایین طراحی شده است. این دستگاه برخلاف اهممترهای عمومی، برای اندازهگیری تغییرات بسیار کوچک مقاومت در اتصالات، سیمپیچها و هادیها ساخته شده و میتواند با رزولوشن بسیار بالا مقادیر مقاومت در محدوده میکرواهم را بررسی کند.
در روش چهار سیمه، جریان تست از دو ترمینال عبور کرده و ولتاژ از دو ترمینال دیگر اندازهگیری میشود؛ به همین دلیل اثر مقاومت سیمهای تست در نتیجه نهایی بسیار کمتر میشود. این روش یکی از عوامل مهم دقت بالای RM3548 در اندازهگیری مقاومتهای کم است.
ویژگیهای اصلی میکرو اهممتر هیوکی RM3548
- مقاومتسنج دیجیتال پرتابل و دقیق
- روش اندازهگیری چهار سیمه DC
- دقت پایه حدود 0.02 درصد
- رزولوشن بسیار بالا تا 0.1 میکرواهم
- 10 رنج اندازهگیری مقاومت از 3mΩ تا 3MΩ
- جریان تست تا 1 آمپر DC
- اندازهگیری دمای محیط با سنسور Z2002
- اصلاح مقدار مقاومت نسبت به دمای مرجع
- قابلیت اندازهگیری دورهای Interval Measurement
- مناسب تست مقاومت سیمپیچ موتورها و ژنراتورها
- مناسب بررسی مقاومت اتصالات و جوشها
- مناسب تست اتصالات خودروهای برقی
- حافظه داخلی برای ذخیره حداکثر 1000 داده
- انتقال داده از طریق USB
- قابلیت کار بدون نیاز به زمان Warm-up
- بدون نیاز به Zero Adjustment پیش از اندازهگیریهای معمول
- حفاظت در برابر اضافهولتاژ تا 70V DC
- طراحی مقاوم برای استفاده در محل و عملیات تعمیر و نگهداری
- بدنه سبک با وزن کمتر از یک کیلوگرم
مشخصات فنی میکرو اهممتر HIOKI RM3548
| مشخصه | مشخصات فنی |
|---|
| برند |
HIOKI |
| مدل |
RM3548 |
| نوع دستگاه |
مقاومتسنج دیجیتال پرتابل / میکرو اهممتر |
| روش اندازهگیری |
چهار سیمه DC |
| تعداد رنج مقاومت |
10 رنج |
| محدوده کلی مقاومت |
3mΩ تا 3MΩ |
| رزولوشن |
حداقل 0.1µΩ |
| دقت پایه |
حدود ±0.02% از قرائت |
| حداکثر جریان تست |
1A DC |
| کمترین جریان تست |
500nA DC |
| حداکثر ولتاژ مدار باز |
5.5V DC |
| اندازهگیری دما |
دارد |
| نوع سنسور دما |
ترمیستور با سنسور Z2002 |
| محدوده اندازهگیری دما |
تقریباً 0 تا 40 درجه سانتیگراد برای شرایط کاری دستگاه |
| تصحیح دمایی |
دارد |
| حافظه |
حداکثر 1000 داده |
| اندازهگیری دورهای |
دارد |
| ارتباط با کامپیوتر |
USB |
| حفاظت در برابر ولتاژ |
تا 70V DC |
| منبع تغذیه |
8 عدد باتری AA آلکالاین یا Ni-MH |
| مدت کارکرد پیوسته |
حدود 10 ساعت با باتریهای مناسب |
| ابعاد |
حدود 192 × 121 × 55 میلیمتر |
| وزن |
حدود 770 گرم |
| استاندارد ایمنی |
EN61010 |
| استاندارد EMC |
EN61326 |
رزولوشن 0.1 میکرواهم در HIOKI RM3548
یکی از مهمترین ویژگیهای RM3548 رزولوشن بسیار بالای آن است. این مقاومتسنج میتواند در پایینترین محدوده مقاومت، تغییرات بسیار کوچک را با رزولوشن 0.1µΩ مشاهده کند. این قابلیت برای بررسی مقاومت اتصالات، نقاط جوش، سیمپیچها و مسیرهای هادی که تغییرات بسیار جزئی مقاومت در آنها اهمیت دارد، بسیار کاربردی است.
ده رنج اندازهگیری از میلیاهم تا مگااهم
HIOKI RM3548 دارای 10 رنج اندازهگیری است و بازهای از 3 میلیاهم تا 3 مگااهم را پوشش میدهد. این گستره باعث میشود دستگاه تنها یک میکرو اهممتر اختصاصی نباشد و بتواند طیف وسیعی از کاربردهای مقاومتسنجی را پوشش دهد.
در رنجهای پایین، جریان تست بالاتر برای دستیابی به تفکیکپذیری بهتر مورد استفاده قرار میگیرد و با افزایش رنج مقاومت، جریان تست متناسب با آن کاهش پیدا میکند.
جریان تست تا 1 آمپر DC
RM3548 در پایینترین رنجهای مقاومت از جریان تست حداکثر 1A DC استفاده میکند. جریان بالا باعث ایجاد افت ولتاژ قابل اندازهگیری در مقاومتهای بسیار کوچک میشود و امکان اندازهگیری دقیقتر مقاومتهای پایین را فراهم میکند.
در محدودههای بالاتر، جریان تست کاهش پیدا میکند و میتواند تا حدود 500nA DC برسد. انتخاب جریان متناسب با رنج مقاومت، دستگاه را برای کاربردهای متنوع مناسب کرده است.
اندازهگیری چهار سیمه برای مقاومتهای بسیار پایین
در اندازهگیری مقاومتهای میکرواهمی، مقاومت سیمهای تست میتواند نسبت به مقاومت قطعه قابل توجه باشد. RM3548 از روش چهار سیمه Kelvin استفاده میکند تا مسیر جریان و مسیر اندازهگیری ولتاژ از یکدیگر جدا شوند.
به همین دلیل اثر مقاومت کابلهای تست در نتیجه نهایی کاهش پیدا میکند و امکان اندازهگیری قابل اعتمادتر مقاومتهای پایین فراهم میشود.
تصحیح مقاومت نسبت به دما
مقاومت فلزات و هادیها با تغییر دما تغییر میکند. این موضوع در هادیهایی مانند مس اهمیت ویژهای دارد. HIOKI RM3548 با استفاده از سنسور دمای Z2002 میتواند دما را اندازهگیری کرده و مقدار مقاومت را نسبت به دمای مرجع موردنظر اصلاح کند.
این ویژگی برای اندازهگیری دقیق مقاومت سیمها، سیمپیچها و هادیهایی که دمای آنها هنگام تست تغییر میکند بسیار کاربردی است و امکان مقایسه بهتر نتایج در دماهای مختلف را فراهم میکند.
کاربرد در تست سیمپیچ موتورها و ژنراتورها
یکی از کاربردهای مهم RM3548 اندازهگیری مقاومت سیمپیچ موتورها، ژنراتورها و استاتورها است. اندازهگیری دقیق مقاومت سیمپیچ میتواند در فرآیند تعمیر، نگهداری، کنترل کیفیت و مقایسه وضعیت بخشهای مختلف یک موتور مورد استفاده قرار گیرد.
در موتورهای الکتریکی و تجهیزات دوار، تغییرات غیرعادی مقاومت ممکن است به مشکلاتی مانند اتصال نامناسب، آسیب هادی یا تغییر وضعیت اتصال مربوط باشد؛ بنابراین مقاومتسنجی دقیق بخشی از فرآیندهای بازرسی و نگهداری بسیاری از تجهیزات است.
کاربرد در خودروهای برقی و اتصالات قدرت
هیوکی RM3548 برای تست برخی اتصالات الکتریکی در خودروهای برقی نیز مناسب است. مقاومت پایین اتصالات، شینهها و مسیرهای اتصال در سامانههای قدرت اهمیت زیادی دارد؛ زیرا افزایش مقاومت اتصال میتواند باعث افزایش افت ولتاژ و تولید گرما شود.
همچنین دستگاه برای بررسی پیوستگی خطوط اتصال بدنه و سایر اتصالات کممقاومت در سامانههای الکتریکی کاربرد دارد.
تست مقاومت جوش و اتصالات مکانیکی
RM3548 میتواند برای بررسی مقاومت اتصال در جوشها و اتصالات مکانیکی مورد استفاده قرار گیرد. این کاربرد در صنایع ساخت، تعمیر و کنترل کیفیت قطعات فلزی و سازهای اهمیت دارد؛ زیرا تغییر مقاومت اتصال میتواند نشانه تغییر شرایط الکتریکی یا مکانیکی محل اتصال باشد.
قابلیت اندازهگیری طول کابل
از آنجا که مقاومت یک کابل با جنس هادی، سطح مقطع و طول آن ارتباط دارد، اندازهگیری دقیق مقاومت میتواند برای تخمین طول کابل نیز مورد استفاده قرار گیرد. HIOKI RM3548 در کاربردهای مرتبط با اندازهگیری طول سیم و کابل نیز مورد استفاده قرار میگیرد.
البته دقت تخمین طول کابل به مشخصات واقعی هادی، دما و اطلاعات واردشده برای کابل وابسته است و باید شرایط فیزیکی کابل در محاسبات لحاظ شود.
حافظه داخلی و ثبت 1000 داده
RM3548 دارای حافظه داخلی با ظرفیت ذخیره حداکثر 1000 نقطه داده است. این قابلیت برای عملیات تعمیر و نگهداری میدانی اهمیت زیادی دارد، زیرا کاربر میتواند اندازهگیریهای انجامشده در نقاط مختلف را ذخیره کرده و بعداً آنها را بررسی یا به کامپیوتر منتقل کند.
اتصال USB و انتقال اطلاعات
رابط USB امکان انتقال اطلاعات ذخیرهشده را به کامپیوتر فراهم میکند. این قابلیت برای مستندسازی تستها، تهیه گزارش و آرشیو نتایج اندازهگیری کاربرد دارد.
اندازهگیری دورهای و تست افزایش دما
یکی از قابلیتهای مفید RM3548، Interval Measurement یا اندازهگیری دورهای است. با استفاده از این قابلیت میتوان اندازهگیری را در فواصل زمانی مشخص انجام داد و تغییرات مقاومت را در طول زمان ثبت کرد.
این روش در آزمونهایی که مقاومت قطعه بهدلیل افزایش دما تغییر میکند، مانند تستهای افزایش دمای سیمپیچ و هادیها، بسیار کاربردی است.
بدون نیاز به Warm-up طولانی و Zero Adjustment
RM3548 برای شروع سریع اندازهگیری طراحی شده است و مطابق مشخصات محصول، نیاز به زمان گرمشدن طولانی یا تنظیم صفر پیش از اندازهگیریهای معمول ندارد. این ویژگی در کارهای تعمیراتی و اندازهگیریهای میدانی باعث صرفهجویی در زمان میشود.
حفاظت در برابر اضافهولتاژ تا 70 ولت DC
مدار RM3548 در برابر ولتاژ DC تا 70V محافظت شده است. این ویژگی در عملیات نگهداری و اندازهگیری میدانی اهمیت دارد، اما به معنی مجاز بودن اتصال عمدی دستگاه به مدارهای برقدار نیست. پیش از اندازهگیری مقاومت باید وضعیت مدار و عدم وجود ولتاژ بررسی شود.
کاربردهای میکرو اهممتر HIOKI RM3548
- اندازهگیری مقاومت سیمپیچ موتورهای الکتریکی
- تست مقاومت سیمپیچ ژنراتورها
- بررسی مقاومت استاتورها
- اندازهگیری مقاومت اتصالات خودروهای برقی
- بررسی مقاومت کابلها و هادیها
- تست مقاومت جوشها
- بررسی مقاومت اتصالات مکانیکی
- اندازهگیری مقاومت کنتاکتها و نقاط اتصال
- تست خطوط اتصال بدنه تجهیزات
- اندازهگیری طول کابل از روی مقاومت
- تستهای تعمیر و نگهداری تجهیزات صنعتی
- آزمایشگاههای برق و الکترونیک
- کنترل کیفیت اتصالات و قطعات
مزایای میکرو اهممتر HIOKI RM3548
- رزولوشن تا 0.1µΩ
- دقت پایه حدود 0.02%
- محدوده اندازهگیری 3mΩ تا 3MΩ
- جریان تست تا 1A
- روش چهار سیمه DC
- طراحی پرتابل با وزن حدود 770 گرم
- اصلاح مقاومت نسبت به دما
- سنسور دمای Z2002
- اندازهگیری دورهای
- حافظه 1000 داده
- انتقال اطلاعات از طریق USB
- حفاظت تا 70V DC
- مناسب کاربردهای میدانی و تعمیراتی
نحوه استفاده از HIOKI RM3548
- از قطع بودن کامل تغذیه مدار یا تجهیز مورد آزمایش اطمینان حاصل کنید.
- پراب چهار سیمه را به ترمینالهای مربوط به دستگاه متصل کنید.
- رنج مناسب مقاومت را انتخاب کنید.
- پرابها را در دو طرف قطعه یا اتصال مورد اندازهگیری قرار دهید.
- در صورت نیاز سنسور دمای Z2002 را برای تصحیح دمایی متصل کنید.
- اندازهگیری را آغاز کنید و مقدار مقاومت را مشاهده کنید.
- در صورت نیاز از قابلیت Interval Measurement برای اندازهگیری دورهای استفاده کنید.
- نتایج مهم را در حافظه ذخیره کنید.
- پس از پایان کار، اطلاعات را از طریق USB به کامپیوتر منتقل کنید.
نکات مهم هنگام اندازهگیری مقاومت پایین
- مدار تحت آزمایش باید پیش از اندازهگیری مقاومت کاملاً بیبرق باشد.
- سطح تماس پراب و نقطه اندازهگیری باید تمیز و مناسب باشد.
- برای اندازهگیریهای مقایسهای، موقعیت و فشار پرابها ثابت نگه داشته شود.
- دمای قطعه در مقاومتسنجی دقیق، بهویژه برای سیمهای مسی، اهمیت دارد.
- در اندازهگیری مقاومت بسیار پایین، روش چهار سیمه باید بهصورت صحیح استفاده شود.
- در صورت استفاده از جریان تست بالا، اتصالات و کابلها باید مناسب جریان موردنظر باشند.
- حفاظت دستگاه به معنی مجاز بودن تست روی مدار برقدار نیست.
اقلام همراه HIOKI RM3548

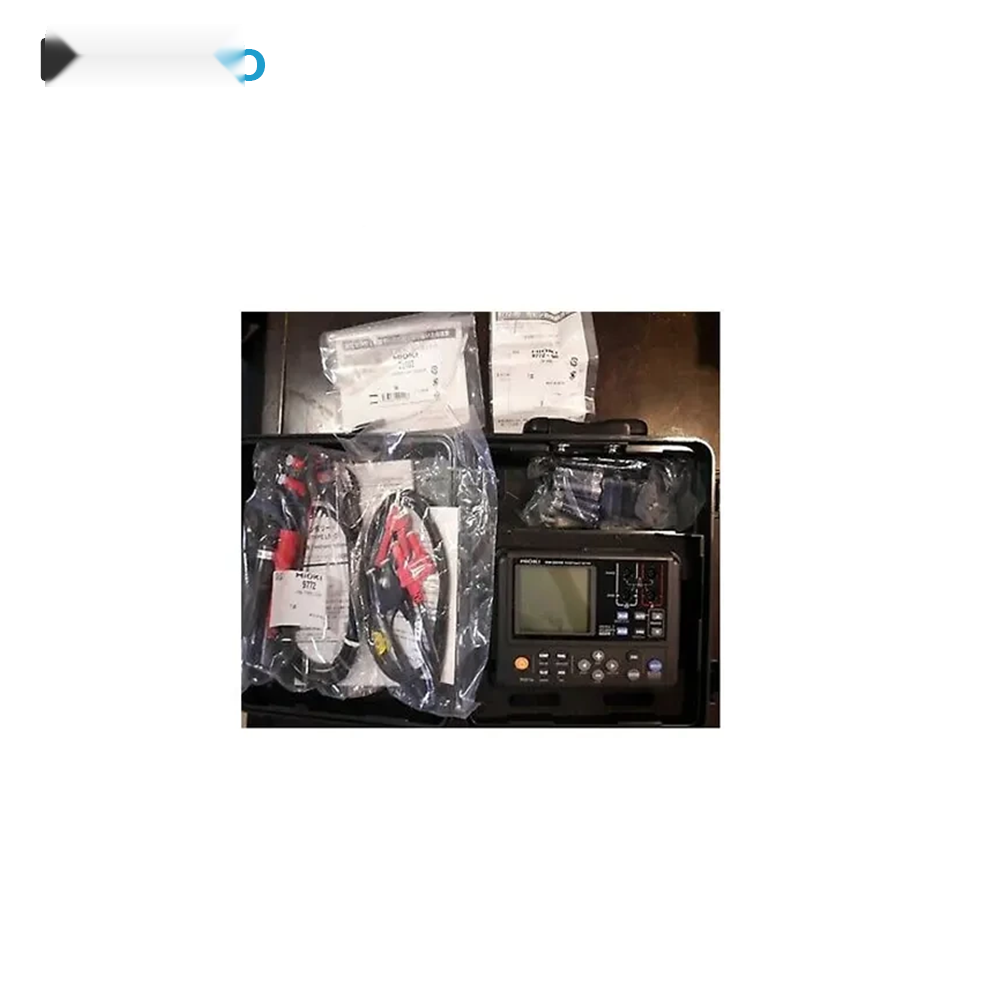

اقلام استاندارد این مدل شامل دستگاه RM3548، پراب گیرهای L2107، سنسور دمای Z2002، باتریهای AA، کابل USB، بند حمل، دفترچه راهنما و فیوز یدکی است.
خرید میکرو اهممتر HIOKI RM3548 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. HIOKI RM3548 برای مهندسان برق، تکنسینهای تعمیر و نگهداری، مراکز کنترل کیفیت و آزمایشگاههایی مناسب است که به یک مقاومتسنج پرتابل با رزولوشن میکرواهم، جریان تست بالا و قابلیت تصحیح دما نیاز دارند.
سوالات متداول میکرو اهممتر HIOKI RM3548
میکرو اهممتر HIOKI RM3548 برای چه کاربردی استفاده میشود؟
این دستگاه برای اندازهگیری مقاومتهای پایین و بسیار پایین در سیمپیچ موتورها و ژنراتورها، کابلها، اتصالات، جوشها و تجهیزات الکتریکی و مکانیکی استفاده میشود.
حداقل رزولوشن HIOKI RM3548 چقدر است؟
حداقل رزولوشن دستگاه 0.1 میکرواهم است.
محدوده اندازهگیری مقاومت RM3548 چقدر است؟
دستگاه دارای 10 رنج مقاومت از 3 میلیاهم تا 3 مگااهم است.
حداکثر جریان تست HIOKI RM3548 چقدر است؟
حداکثر جریان تست در پایینترین رنجهای مقاومت 1 آمپر DC است.
آیا HIOKI RM3548 چهار سیمه است؟
بله. RM3548 از روش چهار سیمه DC برای کاهش اثر مقاومت سیمهای تست استفاده میکند.
آیا RM3548 قابلیت تصحیح دمای مقاومت را دارد؟
بله. دستگاه با استفاده از سنسور دمای Z2002 میتواند مقدار مقاومت را نسبت به دمای مرجع اصلاح کند.
حافظه HIOKI RM3548 چند داده را ذخیره میکند؟
حافظه داخلی دستگاه امکان ذخیره حداکثر 1000 نقطه داده را فراهم میکند.
آیا RM3548 به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابط USB برای انتقال اطلاعات به کامپیوتر است.
آیا RM3548 برای تست موتور و ژنراتور مناسب است؟
بله. اندازهگیری مقاومت سیمپیچ موتور و ژنراتور از کاربردهای اصلی این مقاومتسنج است.
آیا HIOKI RM3548 برای تست خودروهای برقی کاربرد دارد؟
بله. این مدل برای بررسی برخی اتصالات و خطوط کممقاومت در سامانههای خودروهای برقی نیز کاربرد دارد.
جمعبندی میکرو اهممتر هیوکی HIOKI RM3548
میکرو اهممتر هیوکی HIOKI مدل RM3548 یک مقاومتسنج پرتابل و دقیق با روش چهار سیمه DC است که با دقت پایه حدود 0.02 درصد، رزولوشن 0.1 میکرواهم، جریان تست تا 1 آمپر و 10 رنج اندازهگیری از 3 میلیاهم تا 3 مگااهم، برای اندازهگیری مقاومت پایین در موتور، ژنراتور، کابل، اتصالات، جوشها و تجهیزات الکتریکی گزینهای حرفهای محسوب میشود. قابلیت تصحیح دما، اندازهگیری دورهای، حافظه 1000 داده، انتقال USB و حفاظت در برابر اضافهولتاژ نیز استفاده از آن را در عملیات تعمیر، نگهداری و کنترل کیفیت آسانتر میکند.
