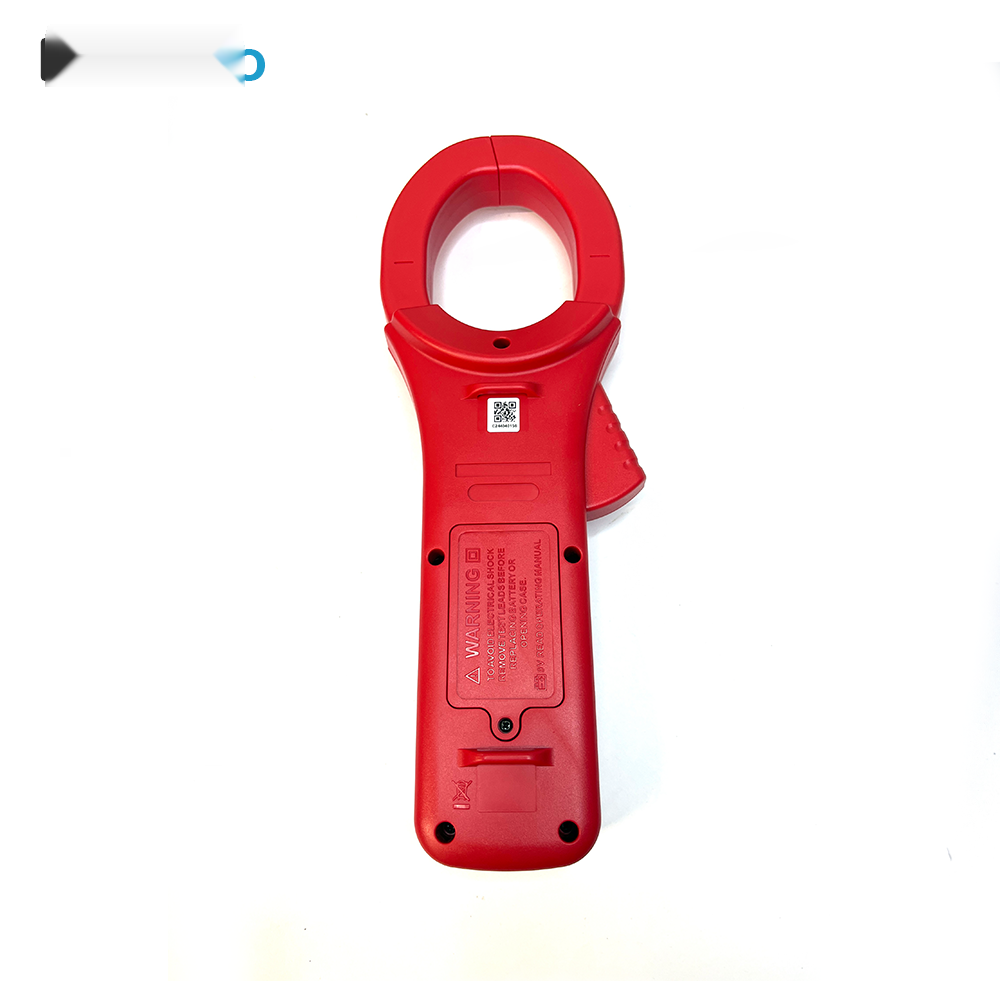

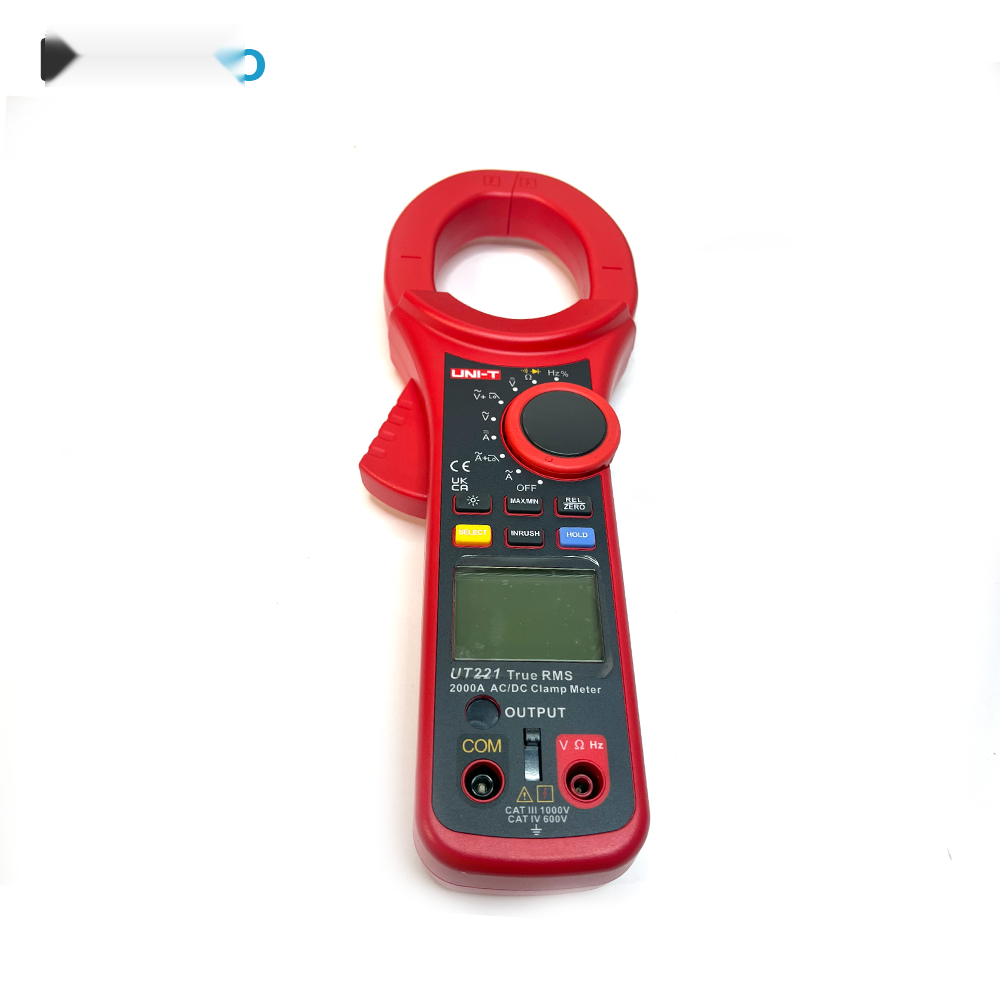

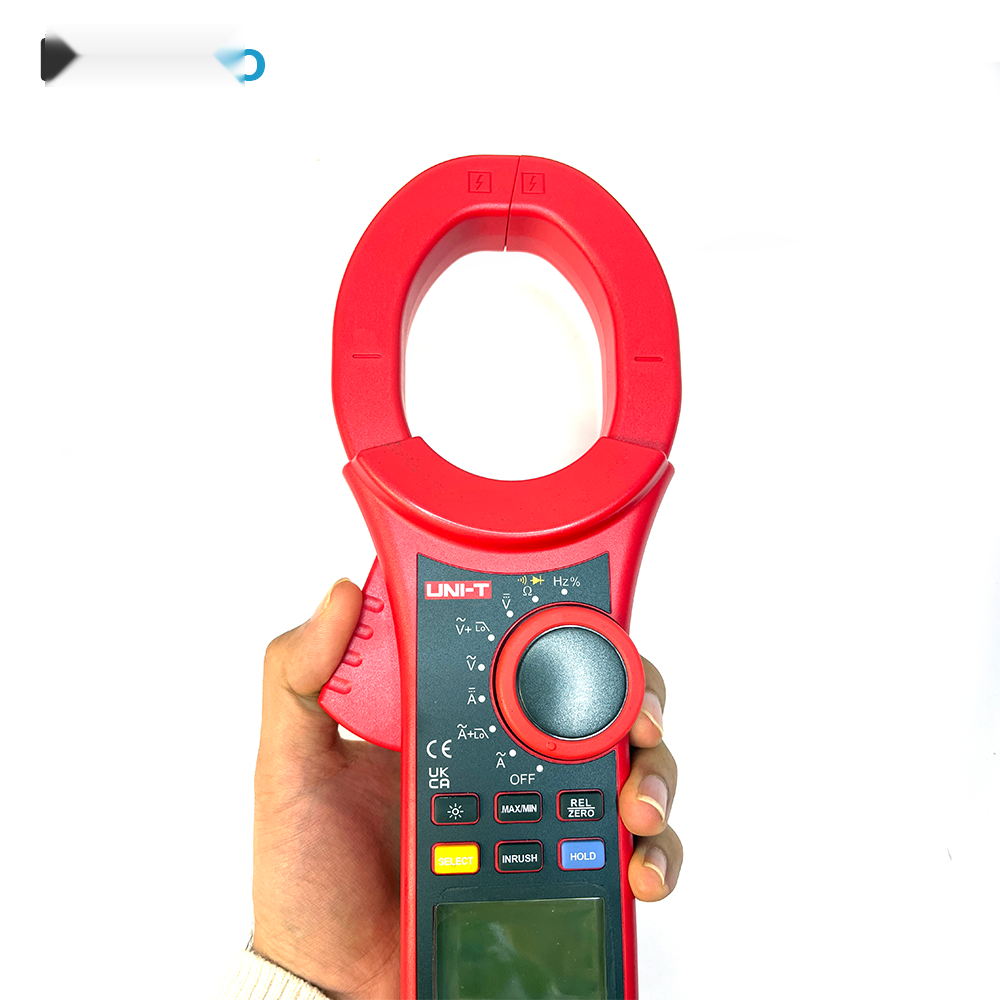

مولتی متر کلمپی یونیتی AC/DC مدل UNI-T UT221
مولتی متر کلمپی یونیتی مدل UNI-T UT221 یکی از کلمپ مترهای قدرتمند سری UT220 است که برای اندازهگیری جریانهای بالا در کاربردهای برق صنعتی، تعمیر و نگهداری تجهیزات، تابلوهای برق و سیستمهای الکتریکی طراحی شده است. این دستگاه قابلیت اندازهگیری جریان AC و DC تا 2000 آمپر را دارد و به دلیل بهرهمندی از فک کلمپی بزرگ با دهانه 63 میلیمتر، برای بررسی کابلها و هادیهای با قطر بیشتر نسبت به کلمپ مترهای معمولی مناسب است.
UNI-T UT221 علاوه بر اندازهگیری جریان AC/DC، امکان اندازهگیری ولتاژ AC تا 750V، ولتاژ DC تا 1000V، مقاومت، فرکانس و Duty Cycle را فراهم میکند. فناوری True RMS برای اندازهگیری AC، قابلیت اندازهگیری جریان هجومی یا Inrush Current، فیلتر Low Pass، حالت Relative، قابلیت MAX/MIN، Data Hold، تست دیود و تست پیوستگی، این مدل را به ابزاری چندمنظوره برای تکنسینهای برق و تعمیرکاران حرفهای تبدیل کرده است.
طراحی صنعتی، حفاظت اضافهبار در تمام رنجها و رده ایمنی مناسب برای کاربردهای حرفهای، از دیگر ویژگیهای این کلمپ متر هستند. طبق مشخصات رسمی سازنده، UT221 دارای گواهیهای CE، UKCA و cETLus است. :contentReference[oaicite:2]{index=2}
معرفی مولتی متر کلمپی UNI-T UT221
کلمپ متر UNI-T UT221 برای کاربرانی طراحی شده است که علاوه بر قابلیتهای یک مولتی متر دیجیتال، به اندازهگیری جریانهای بالا بدون قطع مدار نیاز دارند. در روش اندازهگیری کلمپی، فک دستگاه در اطراف هادی قرار میگیرد و جریان عبوری اندازهگیری میشود؛ بنابراین برای بسیاری از عملیات عیبیابی و تعمیر و نگهداری، نیازی به باز کردن مدار و قرار دادن آمپرمتر بهصورت سری وجود ندارد.
ویژگی مهم UT221 نسبت به بسیاری از کلمپ مترهای معمولی، قابلیت اندازهگیری جریان DC با کلمپ در کنار جریان AC است. این ویژگی باعث میشود دستگاه برای بررسی سیستمهای تغذیه DC، باتریها، تجهیزات صنعتی و مدارهایی که جریان مستقیم دارند نیز کاربرد داشته باشد. سازنده حداکثر محدوده 2000A را برای جریان AC و DC این مدل اعلام کرده است. :contentReference[oaicite:3]{index=3}
اندازهگیری جریان AC و DC تا 2000 آمپر
مهمترین ویژگی UNI-T UT221 توانایی اندازهگیری جریانهای بسیار بالا است. این کلمپ متر میتواند جریان AC و DC را تا 2000A اندازهگیری کند و برای بررسی سیستمهای قدرت، تابلوهای برق، ماشینآلات صنعتی، کابلهای قدرت و تجهیزات الکتریکی پرمصرف گزینهای کاربردی محسوب میشود.
اندازهگیری جریان با استفاده از فک کلمپ باعث میشود در بسیاری از شرایط نیازی به قطع هادی وجود نداشته باشد. این موضوع علاوه بر افزایش سرعت کار، ریسک ایجاد اتصال یا خطای ناشی از باز کردن مدار را نیز در فرآیند اندازهگیری کاهش میدهد.
دهانه کلمپ 63 میلیمتری
فک بزرگ 63 میلیمتری یکی از ویژگیهای مهم UT221 است. دهانه بزرگتر امکان قرارگیری اطراف کابلها و هادیهای ضخیمتر را فراهم میکند و باعث میشود این دستگاه برای کاربردهای صنعتی و اندازهگیری جریان در کابلهای قدرت مناسبتر باشد. :contentReference[oaicite:4]{index=4}
فناوری True RMS در UNI-T UT221
کلمپ متر UNI-T UT221 به فناوری True RMS برای اندازهگیری AC مجهز شده است. در تجهیزات الکتریکی مدرن، شکل موج جریان و ولتاژ همیشه یک موج سینوسی ایدهآل نیست و وجود بارهای غیرخطی، منابع تغذیه سوئیچینگ و تجهیزات الکترونیکی میتواند شکل موج را تغییر دهد.
True RMS امکان محاسبه مؤثر مقدار واقعی سیگنال AC را فراهم میکند و به همین دلیل برای اندازهگیریهای حرفهایتر در سیستمهای الکتریکی گزینه مناسبتری نسبت به مولتیمترهای Average Responding محسوب میشود. سازنده True RMS را برای اندازهگیری ولتاژ AC و جریان AC در UT221 اعلام کرده است. :contentReference[oaicite:5]{index=5}
اندازهگیری ولتاژ AC تا 750 ولت
UNI-T UT221 قابلیت اندازهگیری ولتاژ AC تا 750V را دارد. دقت اعلامشده سازنده برای محدوده ولتاژ AC برابر با ±(1.2%+5) است.
این قابلیت برای بررسی ولتاژ شبکه، تابلوهای برق، تجهیزات صنعتی و مدارهای AC کاربرد دارد. به دلیل برخورداری از True RMS، اندازهگیری ولتاژ AC برای سیگنالهای متنوع نیز کاربردیتر خواهد بود. :contentReference[oaicite:6]{index=6}
اندازهگیری ولتاژ DC تا 1000 ولت
یکی دیگر از قابلیتهای مهم این مدل، اندازهگیری ولتاژ DC تا 1000V است. دقت اعلامشده برای اندازهگیری ولتاژ DC برابر با ±(0.8%+1) است.
اندازهگیری ولتاژ DC در کنار قابلیت اندازهگیری جریان DC با فک کلمپ، UT221 را برای بررسی طیف گستردهای از مدارهای الکتریکی و سیستمهای تغذیه مستقیم مناسب میکند. :contentReference[oaicite:7]{index=7}
اندازهگیری مقاومت تا 66 مگااهم
UNI-T UT221 قابلیت اندازهگیری مقاومت الکتریکی تا 66MΩ را دارد و برای بررسی مقاومت قطعات، سیمکشیها و مدارهای الکتریکی قابل استفاده است.
دقت اعلامشده توسط سازنده برای اندازهگیری مقاومت در این مدل ±(1%+2) است. برای اندازهگیری صحیح مقاومت، مدار مورد آزمایش باید از منبع تغذیه جدا باشد. :contentReference[oaicite:8]{index=8}
اندازهگیری فرکانس تا 20 مگاهرتز
کلمپ متر UNI-T UT221 علاوه بر پارامترهای اصلی برق، امکان اندازهگیری فرکانس را نیز ارائه میدهد. محدوده فرکانس اعلامشده برای این مدل تا 20MHz است و دقت آن حدود ±(0.1%+3) اعلام شده است.
این قابلیت برای بررسی فرکانس سیگنالهای الکتریکی و برخی کاربردهای عیبیابی و تعمیرات الکترونیکی مفید است. :contentReference[oaicite:9]{index=9}
اندازهگیری Duty Cycle
UT221 قابلیت اندازهگیری Duty Cycle در محدوده 10 تا 90 درصد را نیز دارد. این ویژگی در بررسی سیگنالهای پالسی و برخی مدارهای کنترلی کاربرد دارد و باعث میشود دستگاه فراتر از یک آمپرمتر کلمپی ساده عمل کند. :contentReference[oaicite:10]{index=10}
اندازهگیری جریان هجومی Inrush
هنگام روشن شدن موتورهای الکتریکی، ترانسفورماتورها، منابع تغذیه و برخی تجهیزات صنعتی، جریان اولیه ممکن است برای مدت کوتاهی بسیار بیشتر از جریان عادی باشد. این جریان با نام Inrush Current شناخته میشود.
UNI-T UT221 دارای قابلیت اندازهگیری جریان هجومی AC است و میتواند برای بررسی جریان اولیه تجهیزات در زمان راهاندازی مورد استفاده قرار گیرد. این قابلیت برای عیبیابی مشکلات مربوط به راهاندازی موتور و تجهیزات دارای جریان اولیه بالا بسیار کاربردی است. :contentReference[oaicite:11]{index=11}
فیلتر Low Pass برای کاربردهای الکتریکی
UT221 به قابلیت Low Pass Filter مجهز است. فیلتر پایینگذر میتواند در برخی کاربردهای اندازهگیری، به کاهش تأثیر مؤلفههای فرکانس بالاتر کمک کند و برای بررسی سیگنالهای مرتبط با تجهیزات صنعتی و الکتریکی مفید باشد.
وجود این قابلیت در کنار True RMS، UT221 را برای تکنسینهایی که با تجهیزات الکتریکی و صنعتی سروکار دارند، کاربردیتر میکند. :contentReference[oaicite:12]{index=12}
قابلیت MAX/MIN و Relative
حالت MAX/MIN برای ثبت و بررسی مقادیر بیشینه و کمینه در فرآیند اندازهگیری استفاده میشود. این قابلیت برای مشاهده تغییرات جریان یا ولتاژ در طول زمان کاربرد دارد.
حالت Relative نیز امکان انجام اندازهگیری نسبی را فراهم میکند و میتواند در حذف مقدار مرجع یا مقایسه تغییرات یک پارامتر مفید باشد. :contentReference[oaicite:13]{index=13}
نمایشگر 6000 Counts و نوار آنالوگ
UNI-T UT221 به نمایشگر با 6000 Counts مجهز شده است. این مقدار رزولوشن مناسبتری نسبت به کلمپ مترهای پایه با نمایشگر 2000 Counts در اختیار کاربر قرار میدهد.
علاوه بر نمایشگر دیجیتال، سازنده برای UT221 یک Analog Bar Graph با 66 سگمنت نیز اعلام کرده است که میتواند برای مشاهده تغییرات سریع مقدار اندازهگیریشده مفید باشد. :contentReference[oaicite:14]{index=14}
تست دیود و پیوستگی مدار
این کلمپ متر به قابلیت تست دیود و تست پیوستگی با بیزر مجهز است. تست پیوستگی برای بررسی سریع مسیرهای الکتریکی، سیمها، اتصالات و فیوزها کاربرد دارد.
قابلیت تست دیود نیز امکان بررسی اولیه دیودها و برخی قطعات نیمههادی را فراهم میکند. این امکانات باعث میشوند UT221 علاوه بر اندازهگیری جریان و ولتاژ، برای عیبیابی عمومی مدارهای الکتریکی نیز کاربرد داشته باشد. :contentReference[oaicite:15]{index=15}
قابلیت Data Hold
با استفاده از قابلیت Data Hold میتوان مقدار اندازهگیریشده را روی نمایشگر ثابت کرد. این قابلیت در زمان کار داخل تابلو برق یا فضاهایی که مشاهده همزمان محل اندازهگیری و نمایشگر دشوار است، بسیار کاربردی است.
امپدانس ورودی بالا
امپدانس ورودی UT221 حداقل 10MΩ اعلام شده است. امپدانس ورودی بالا باعث میشود در اندازهگیری ولتاژ، بارگذاری مدار تا حد زیادی کاهش پیدا کند و دستگاه تأثیر کمتری بر مدار مورد آزمایش داشته باشد. :contentReference[oaicite:16]{index=16}
حفاظت اضافهبار در تمام رنجها
یکی از ویژگیهای مهم سری UT220، وجود حفاظت در برابر اضافهبار در تمام محدودههای اندازهگیری است. این موضوع برای دستگاهی که برای اندازهگیری جریانهای بالا طراحی شده اهمیت زیادی دارد.
با این حال، وجود حفاظت اضافهبار به معنی مصونیت دستگاه در برابر هر شرایط اشتباه نیست و کاربر باید همیشه محدوده، ورودیها و روش اندازهگیری صحیح را مطابق دفترچه راهنما رعایت کند. :contentReference[oaicite:17]{index=17}
مشخصات فنی مولتی متر کلمپی UNI-T UT221
| مشخصه | مقدار |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT221 |
|---|
| نوع دستگاه |
مولتی متر کلمپی دیجیتال |
|---|
| جریان AC |
تا 2000A |
|---|
| دقت جریان AC |
±(2.5%+5) |
|---|
| جریان DC |
تا 2000A |
|---|
| دقت جریان DC |
±(2.5%+5) |
|---|
| ولتاژ AC |
تا 750V |
|---|
| دقت ولتاژ AC |
±(1.2%+5) |
|---|
| ولتاژ DC |
تا 1000V |
|---|
| دقت ولتاژ DC |
±(0.8%+1) |
|---|
| مقاومت |
تا 66MΩ |
|---|
| دقت مقاومت |
±(1%+2) |
|---|
| فرکانس |
تا 20MHz |
|---|
| دقت فرکانس |
±(0.1%+3) |
|---|
| Duty Cycle |
10% تا 90% |
|---|
| نمایشگر |
6000 Counts |
|---|
| نوار آنالوگ |
66 سگمنت |
|---|
| دهانه فک کلمپ |
63 میلیمتر |
|---|
| True RMS |
دارد؛ برای AC Voltage و AC Current |
|---|
| Inrush Current |
دارد؛ جریان AC |
|---|
| Low Pass Filter |
دارد |
|---|
| Relative Mode |
دارد |
|---|
| MAX/MIN |
دارد |
|---|
| Data Hold |
دارد |
|---|
| تست دیود |
دارد |
|---|
| تست پیوستگی |
دارد؛ همراه با بیزر |
|---|
| Auto Range |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| امپدانس ورودی |
حداقل 10MΩ |
|---|
| منبع تغذیه |
باتری 9V نوع 6F22 |
|---|
| ابعاد |
298 × 107 × 47 میلیمتر |
|---|
| وزن |
حدود 726 گرم |
|---|
| رنگ |
قرمز و خاکستری |
|---|
| گواهیها |
CE، UKCA، cETLus |
|---|
جدول دقت و محدوده اندازهگیری UNI-T UT221
| پارامتر | حداکثر محدوده | دقت اعلامشده |
|---|
| جریان AC |
2000A |
±(2.5%+5) |
| جریان DC |
2000A |
±(2.5%+5) |
| ولتاژ AC |
750V |
±(1.2%+5) |
| ولتاژ DC |
1000V |
±(0.8%+1) |
| مقاومت |
66MΩ |
±(1%+2) |
| فرکانس |
20MHz |
±(0.1%+3) |
کاربردهای کلمپ متر UNI-T UT221
به دلیل محدوده بالای جریان و دهانه بزرگ فک، این مدل بیشتر برای کاربردهایی طراحی شده است که اندازهگیری جریان بالا و دسترسی به کابلهای ضخیم اهمیت دارد.
- اندازهگیری جریان AC و DC در تجهیزات صنعتی
- اندازهگیری جریان کابلهای قدرت
- عیبیابی تابلوهای برق
- بررسی موتورهای الکتریکی
- تعمیر و نگهداری ماشینآلات صنعتی
- بررسی سیستمهای توزیع برق
- اندازهگیری جریان تجهیزات پرمصرف
- بررسی سیستمهای DC و منابع تغذیه
- اندازهگیری ولتاژ AC و DC
- بررسی مقاومت و پیوستگی مدار
- تست دیود
- اندازهگیری فرکانس
- بررسی جریان راهاندازی موتور و تجهیزات
- عیبیابی و تعمیر تجهیزات الکتریکی
- کاربردهای حرفهای برق صنعتی
مزایای مولتی متر کلمپی UNI-T UT221
- اندازهگیری جریان AC و DC تا 2000 آمپر
- دهانه بزرگ 63 میلیمتری کلمپ
- فناوری True RMS برای AC
- اندازهگیری ولتاژ DC تا 1000V
- اندازهگیری ولتاژ AC تا 750V
- اندازهگیری مقاومت تا 66MΩ
- اندازهگیری فرکانس تا 20MHz
- اندازهگیری Duty Cycle
- اندازهگیری جریان هجومی Inrush
- فیلتر Low Pass
- حالت Relative
- حالت MAX/MIN
- قابلیت Data Hold
- نمایشگر 6000 Counts
- نوار آنالوگ 66 سگمنتی
- تست دیود
- تست پیوستگی با بیزر
- Auto Range
- حفاظت اضافهبار در تمام رنجها
تفاوت UNI-T UT221 با کلمپ مترهای معمولی
بسیاری از کلمپ مترهای عمومی برای اندازهگیری جریانهای چندصد آمپری طراحی شدهاند، در حالی که UNI-T UT221 برای اندازهگیری جریانهای بسیار بالاتر ساخته شده است. پشتیبانی از جریان AC/DC تا 2000A و دهانه کلمپ 63 میلیمتری، این دستگاه را در دسته کلمپ مترهای مناسب برای کاربردهای صنعتی و کابلهای قدرت قرار میدهد.
علاوه بر ظرفیت جریان بالا، UT221 دارای True RMS، Inrush، Low Pass Filter، Relative و MAX/MIN است؛ بنابراین قابلیتهای آن به اندازهگیری ساده جریان محدود نمیشود و برای عیبیابی و نگهداری تجهیزات الکتریکی نیز کاربرد دارد.
راهنمای اندازهگیری جریان با UNI-T UT221
- دستگاه را روشن کرده و حالت اندازهگیری جریان موردنظر را انتخاب کنید.
- فک کلمپ را با استفاده از اهرم مربوطه باز کنید.
- فقط یک هادی حامل جریان را درون فک قرار دهید.
- فک را بهطور کامل ببندید.
- مقدار جریان نمایشدادهشده را روی LCD مشاهده کنید.
- در صورت نیاز از قابلیت Data Hold، MAX/MIN یا Relative استفاده کنید.
برای اندازهگیری جریان AC و DC با کلمپ، قرار دادن همزمان چند هادی که جریان آنها در جهتهای مخالف است میتواند باعث خطا یا کاهش قابلتوجه مقدار خواندهشده شود. بنابراین برای اندازهگیری صحیح باید هادی موردنظر بهصورت مجزا داخل فک قرار گیرد.
نکات مهم ایمنی هنگام استفاده از UT221
هنگام کار با ولتاژ و جریان بالا، رعایت دستورالعملهای ایمنی اهمیت بسیار زیادی دارد. پیش از اندازهگیری، وضعیت بدنه، فک، پرابها و سیمهای تست را بررسی کنید و از انتخاب صحیح عملکرد دستگاه مطمئن شوید.
حداکثر محدوده اندازهگیری به معنی مناسب بودن دستگاه برای هر شرایط الکتریکی نیست. نوع مدار، سطح انرژی، رده اندازهگیری، شرایط محیطی و روش صحیح کار باید در نظر گرفته شود. همچنین قبل از اندازهگیری مقاومت، دیود یا پیوستگی، مدار باید از منبع تغذیه جدا شده باشد.
UNI-T UT221 برای چه کسانی مناسب است؟
مولتی متر کلمپی UNI-T UT221 برای برقکاران حرفهای، تکنسینهای برق صنعتی، مهندسان برق، تعمیرکاران ماشینآلات، تکنسینهای نگهداری و تعمیرات و کاربرانی که با جریانهای بالا سروکار دارند، انتخاب مناسبی است.
این مدل بهخصوص زمانی ارزش خود را نشان میدهد که اندازهگیری جریانهای تا 2000A، اندازهگیری جریان DC با کلمپ، دسترسی به کابلهای ضخیم و قابلیتهایی مانند True RMS و Inrush موردنیاز باشد.
سوالات متداول درباره مولتی متر کلمپی UNI-T UT221
آیا UNI-T UT221 جریان AC و DC را اندازهگیری میکند؟
بله. یکی از مهمترین ویژگیهای UT221 امکان اندازهگیری جریان AC و DC تا 2000 آمپر با استفاده از کلمپ است.
حداکثر جریان قابل اندازهگیری UT221 چقدر است؟
حداکثر محدوده اندازهگیری جریان AC و DC این مدل 2000 آمپر اعلام شده است.
آیا UNI-T UT221 قابلیت True RMS دارد؟
بله. UT221 از True RMS برای اندازهگیری جریان AC و ولتاژ AC پشتیبانی میکند.
دهانه فک کلمپ UNI-T UT221 چند میلیمتر است؟
دهانه فک کلمپ این مدل 63 میلیمتر است و برای قرارگیری اطراف هادیها و کابلهای نسبتاً ضخیم طراحی شده است.
حداکثر ولتاژ DC قابل اندازهگیری چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ DC در UT221 برابر با 1000 ولت است.
حداکثر ولتاژ AC قابل اندازهگیری چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ AC در این مدل 750 ولت است.
آیا UT221 جریان هجومی را اندازهگیری میکند؟
بله. قابلیت Inrush Current برای اندازهگیری جریان هجومی AC در این مدل وجود دارد.
آیا UNI-T UT221 قابلیت Low Pass Filter دارد؟
بله. UT221 به فیلتر Low Pass مجهز است که در برخی کاربردهای اندازهگیری تجهیزات الکتریکی و صنعتی مفید است.
نمایشگر UT221 چند Counts است؟
نمایشگر این مدل 6000 Counts است و علاوه بر آن دارای نوار آنالوگ 66 سگمنتی است.
آیا UT221 قابلیت اندازهگیری فرکانس دارد؟
بله. محدوده اندازهگیری فرکانس این مدل تا 20MHz اعلام شده است.
حداکثر مقاومت قابل اندازهگیری با UT221 چقدر است؟
حداکثر محدوده اندازهگیری مقاومت در این مدل 66MΩ است.
آیا UNI-T UT221 تست دیود دارد؟
بله. قابلیت تست دیود در UT221 وجود دارد.
آیا UT221 تست پیوستگی مدار دارد؟
بله. این مدل به تست پیوستگی همراه با بیزر مجهز است.
آیا UNI-T UT221 قابلیت Data Hold دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر در این مدل وجود دارد.
آیا UT221 حالت MAX و MIN دارد؟
بله. قابلیت MAX/MIN برای ثبت و مشاهده مقادیر بیشینه و کمینه در نظر گرفته شده است.
آیا UT221 قابلیت اندازهگیری نسبی دارد؟
بله. حالت Relative یا اندازهگیری نسبی در این مدل وجود دارد.
باتری UNI-T UT221 چیست؟
این دستگاه با یک باتری 9 ولتی از نوع 6F22 تغذیه میشود.
وزن UNI-T UT221 چقدر است؟
وزن خالص اعلامشده توسط سازنده برای UT221 حدود 726 گرم است.
ابعاد کلمپ متر UNI-T UT221 چقدر است؟
ابعاد اعلامشده دستگاه 298 × 107 × 47 میلیمتر است.
آیا UNI-T UT221 برای برق صنعتی مناسب است؟
بله. ظرفیت جریان 2000 آمپر، دهانه کلمپ 63 میلیمتر، True RMS، Inrush و قابلیت اندازهگیری AC/DC باعث شده این مدل برای بسیاری از کاربردهای برق صنعتی و تعمیر و نگهداری تجهیزات مناسب باشد.
