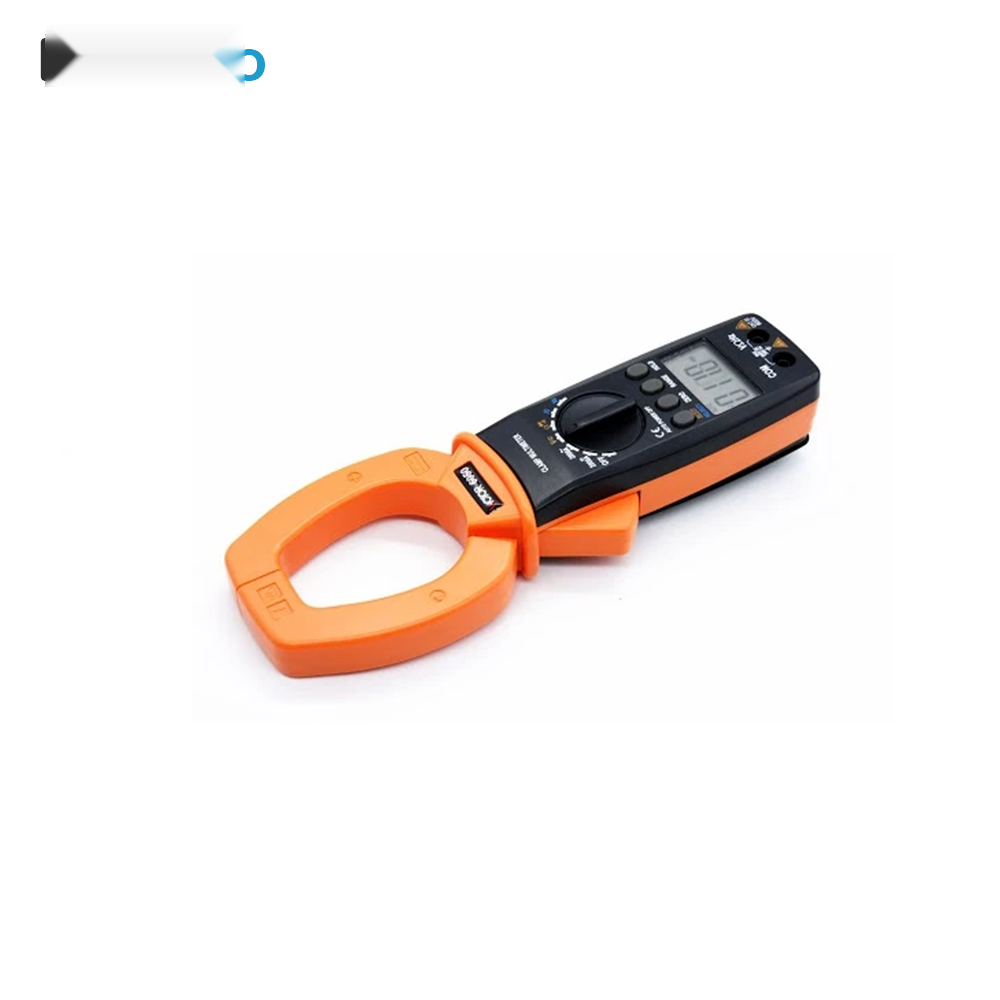

معرفی مولتی متر کلمپی ویکتور مدل VICTOR VC-6050
مولتی متر کلمپی ویکتور مدل VICTOR VC-6050 یک کلمپ آمپرمتر دیجیتال حرفهای برای اندازهگیری جریانهای AC و DC بالا و بررسی پارامترهای مختلف الکتریکی است. این دستگاه با قابلیت اندازهگیری جریان تا 2000 آمپر، برای تکنسینهای برق، تعمیرکاران، مهندسان، واحدهای نگهداری و تعمیرات و کاربردهای صنعتی گزینهای کاربردی محسوب میشود. طراحی کلمپی این مدل امکان اندازهگیری جریان بدون نیاز به باز کردن مدار یا قطع سیم حامل جریان را فراهم میکند و به همین دلیل در عیبیابی و سرویس تجهیزات الکتریکی سرعت کار را افزایش میدهد.
VICTOR VC-6050 علاوه بر اندازهگیری جریان AC/DC، قابلیت اندازهگیری ولتاژ AC و DC، مقاومت، ظرفیت خازنی و فرکانس را نیز در اختیار کاربر قرار میدهد. همچنین وجود تست دیود، تست پیوستگی، نگهداری داده، نگهداری مقدار پیک و خاموشی خودکار باعث شده است این دستگاه فراتر از یک آمپرمتر کلمپی ساده عمل کند و به عنوان یک مولتی متر کلمپی چندمنظوره مورد استفاده قرار گیرد.
اندازه گیری جریان AC و DC تا 2000 آمپر
مهمترین مزیت VICTOR VC-6050، توانایی اندازهگیری جریانهای بالا در مدارهای AC و DC است. این دستگاه در رنجهای جریان 400 آمپر و 2000 آمپر کار میکند و برای بررسی جریان در مدارهای قدرت، تجهیزات صنعتی، کابلها، تابلوهای برق، سیستمهای الکتریکی و تجهیزات تعمیراتی مناسب است. طبق مشخصات فنی منتشرشده، دقت اندازهگیری جریان DC در رنج 400A برابر با ±(2.5%+20d) و در رنج 2000A برابر با ±(3.5%+20d) است؛ در جریان AC نیز رنجهای 400A و 2000A با دقتهای اعلامشده توسط سازنده ارائه شدهاند. :contentReference[oaicite:1]{index=1}
دهانه کلمپ 55 میلی متری برای کابل های ضخیم
کلمپ آمپرمتر Victor VC-6050 به فکهایی با دهانه حداکثر 55 میلیمتر مجهز شده است. این دهانه بزرگ امکان قرارگیری دستگاه روی سیمها و کابلهای ضخیمتر را فراهم میکند و برای اندازهگیری جریان در محیطهای صنعتی و مدارهای قدرت کاربرد مناسبی دارد. یکی از مزیتهای اصلی کلمپ آمپرمترها نیز همین امکان اندازهگیری جریان بدون نیاز به قطع مدار است.
اندازه گیری ولتاژ AC و DC
این مولتی متر کلمپی امکان اندازهگیری ولتاژ مستقیم و متناوب را نیز فراهم میکند. محدوده اندازهگیری ولتاژ DC تا 1000 ولت و ولتاژ AC تا 750 ولت است. برای ولتاژ DC رنجهای 400mV، 4V، 40V، 400V و 1000V و برای ولتاژ AC رنجهای 400mV، 4V، 40V، 400V و 750V در مشخصات فنی این مدل درج شده است. :contentReference[oaicite:2]{index=2}
قابلیت اندازه گیری مقاومت و تست قطعات الکترونیکی
VICTOR VC-6050 علاوه بر اندازهگیری ولتاژ و جریان، امکان اندازهگیری مقاومت در محدودههای مختلف را دارد. این مدل مقاومت را از رنجهای پایین مانند 400 اهم تا محدودههای بالاتر تا 40 مگااهم اندازهگیری میکند. همچنین قابلیت تست دیود و تست پیوستگی با بیزر برای بررسی سریع مدارها و قطعات در اختیار کاربر قرار گرفته است. :contentReference[oaicite:3]{index=3}
خازن سنج و فرکانس متر در یک دستگاه
یکی دیگر از قابلیتهای مهم این مدل، اندازهگیری ظرفیت خازن و فرکانس است. محدوده اندازهگیری ظرفیت خازنی از رنجهای نانوفارادی تا محدوده 100 میکروفاراد در مشخصات مرجع دستگاه اعلام شده و اندازهگیری فرکانس نیز از حدود 5.120 هرتز تا 100 کیلوهرتز در جدول فنی مدل ارائه شده است. برخی منابع برای نسخههای عرضهشده با مشخصات متفاوت، محدودههای گستردهتری را ذکر میکنند؛ بنابراین برای خرید، تطبیق مشخصات نسخه موجود با اطلاعات درجشده روی دستگاه اهمیت دارد. :contentReference[oaicite:4]{index=4}
امکانات کاربردی مولتی متر کلمپی VICTOR VC-6050
- Data Hold: نگهداری مقدار اندازهگیریشده روی نمایشگر برای مشاهده راحتتر اطلاعات.
- Peak Hold: قابلیت نگهداری مقدار پیک اندازهگیریشده در کاربردهای مورد نیاز.
- خاموشی خودکار: کاهش مصرف باتری هنگام عدم استفاده از دستگاه.
- نمایشگر 3999 کانت: نمایش دیجیتال مقادیر اندازهگیریشده با خوانایی مناسب.
- رنج دستی: امکان انتخاب محدوده اندازهگیری متناسب با مقدار مورد بررسی.
- نشانگر کاهش باتری: اطلاعرسانی درباره وضعیت باتری دستگاه.
- محافظت در برابر اضافهبار: افزایش ایمنی مدارهای داخلی دستگاه در شرایط اضافهبار.
- اندازهگیری مقدار نسبی: امکان استفاده از Relative Value برای مقایسه و بررسی مقادیر اندازهگیریشده.
کاربردهای VICTOR VC-6050
به دلیل محدوده بالای اندازهگیری جریان و دهانه بزرگ فک، مولتی متر کلمپی VICTOR VC-6050 برای طیف گستردهای از کاربردهای برق و الکترونیک مناسب است. از این دستگاه میتوان در تابلوهای برق، تأسیسات الکتریکی، تعمیر و نگهداری ماشینآلات، موتورهای الکتریکی، سیستمهای صنعتی، کابلهای قدرت، عیبیابی مدارها و سرویس تجهیزات الکتریکی استفاده کرد.
این مدل بهخصوص زمانی کاربرد دارد که اندازهگیری جریان بالا بدون قطع مدار مورد نیاز باشد. کافی است هادی مورد نظر را داخل دهانه فک کلمپ قرار دهید و مقدار جریان را روی نمایشگر دستگاه مشاهده کنید. به این ترتیب، عملیات اندازهگیری سریعتر و با دخالت کمتر در مدار انجام میشود.
چرا VICTOR VC-6050 انتخاب مناسبی است؟
اگر به دنبال یک کلمپ آمپرمتر 2000 آمپر AC/DC هستید که علاوه بر اندازهگیری جریان، امکاناتی مانند ولتاژسنج، اهممتر، خازنسنج، فرکانسمتر، تست دیود و تست پیوستگی را نیز ارائه دهد، VICTOR VC-6050 میتواند گزینهای کاربردی باشد. دهانه 55 میلیمتری، قابلیت اندازهگیری ولتاژ DC تا 1000V، ولتاژ AC تا 750V و امکاناتی مانند Data Hold و Peak Hold، این دستگاه را برای کاربردهای تعمیراتی و صنعتی مناسب کرده است. :contentReference[oaicite:5]{index=5}
مشخصات فنی مولتی متر کلمپی VICTOR VC-6050
اطلاعات عمومی
نوع دستگاه
مولتی متر کلمپی / آمپرمتر کلمپی دیجیتال
نوع رنج
دستی (Manual Range)
حداکثر شمارش نمایشگر
3999 Count
فرکانس نمونه برداری
3 بار در ثانیه
اندازه گیری ولتاژ
ولتاژ DC
400mV / 4V / 40V / 400V / 1000V
دقت ولتاژ DC
تا 400V: ±(0.5%+4d) / 1000V: ±(1.0%+6d)
ولتاژ AC
400mV / 4V / 40V / 400V / 750V
دقت ولتاژ AC
400mV: ±(1.6%+8d) / 4V تا 400V: ±(0.8%+10d) / 750V: ±(1.0%+10d)
اندازه گیری جریان
دقت جریان DC
400A: ±(2.5%+20d) / 2000A: ±(3.5%+20d)
دقت جریان AC
400A: ±(2.5%+20d) / 2000A: ±(3%+10d)
پاسخ فرکانسی جریان AC
40 تا 400 هرتز
دهانه فک کلمپ
55 میلیمتر
مقاومت، خازن و فرکانس
مقاومت
400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ
دقت مقاومت
بسته به رنج: ±(0.8%+4d) تا ±(1.2%+10d)
ظرفیت خازنی
40nF / 400nF / 4μF / 40μF / 100μF
فرکانس
5.120Hz تا 100.0kHz
تست و امکانات
تست پیوستگی
دارد، همراه با بیزر
اندازهگیری مقدار نسبی
دارد
مشخصات عمومی
منبع تغذیه
باتری 9 ولت نوع 6F22
| مشخصه | محدوده / مقدار | دقت |
|---|
| ولتاژ DC |
400mV / 4V / 40V / 400V |
±(0.5%+4d) |
| ولتاژ DC |
1000V |
±(1.0%+6d) |
| ولتاژ AC |
400mV |
±(1.6%+8d) |
| ولتاژ AC |
4V / 40V / 400V |
±(0.8%+10d) |
| ولتاژ AC |
750V |
±(1.0%+10d) |
| جریان DC |
400A |
±(2.5%+20d) |
| جریان DC |
2000A |
±(3.5%+20d) |
| جریان AC |
400A |
±(2.5%+20d) |
| جریان AC |
2000A |
±(3%+10d) |
| مقاومت |
400Ω |
±(0.8%+5d) |
| مقاومت |
4kΩ / 40kΩ / 400kΩ / 4MΩ |
±(0.8%+4d) |
| مقاومت |
40MΩ |
±(1.2%+10d) |
| ظرفیت خازنی |
40nF |
±(5.0%+30d) |
| ظرفیت خازنی |
400nF / 4μF / 40μF |
±(3.5%+8d) |
| ظرفیت خازنی |
100μF |
±(5.0%+10d) |
| فرکانس |
5.120Hz تا 100.0kHz |
±(0.5%+4d) |
| Duty Cycle |
0.1% تا 99.9% |
— |
| تست دیود |
دارد |
— |
| تست پیوستگی |
دارد |
— |
| Data Hold |
دارد |
— |
| Peak Value Hold |
دارد |
— |
| اندازهگیری مقدار نسبی |
دارد |
— |
| خاموشی خودکار |
دارد |
— |
| نمایش کاهش باتری |
دارد |
— |
| پاسخ فرکانسی AC |
40 تا 400Hz |
— |
| فرکانس نمونهبرداری |
3 بار در ثانیه |
— |
| نوع رنج |
دستی |
— |
| حداکثر نمایشگر |
3999 Count |
— |
| دهانه فک |
55 میلیمتر |
— |
| امپدانس ورودی |
10MΩ |
— |
| منبع تغذیه |
باتری 9V / 6F22 |
— |
سوالات متداول درباره مولتی متر کلمپی VICTOR VC-6050
مولتی متر کلمپی VICTOR VC-6050 تا چه مقدار جریان را اندازه گیری می کند؟
این مدل قابلیت اندازهگیری جریان AC و DC تا 2000 آمپر را دارد و یکی از مزیتهای اصلی آن برای کاربردهای صنعتی، پشتیبانی از جریانهای بالا است.
آیا VC-6050 قابلیت اندازه گیری جریان DC را دارد؟
بله. VICTOR VC-6050 یک کلمپ آمپرمتر با قابلیت اندازهگیری هر دو نوع جریان AC و DC است و حداکثر رنج جریان آن به 2000 آمپر میرسد.
حداکثر ولتاژ قابل اندازه گیری توسط VICTOR VC-6050 چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ DC برابر با 1000 ولت و حداکثر محدوده اندازهگیری ولتاژ AC برابر با 750 ولت است.
دهانه کلمپ VICTOR VC-6050 چند میلی متر است؟
دهانه فک کلمپ این مدل 55 میلیمتر است و همین موضوع استفاده از آن را برای هادیها و کابلهای نسبتاً ضخیم مناسب میکند.
آیا برای اندازه گیری جریان باید مدار را قطع کرد؟
خیر. مزیت اصلی کلمپ آمپرمتر این است که جریان را از طریق فک دستگاه و بدون نیاز به باز کردن مسیر جریان اندازهگیری میکند. با این حال، هنگام کار با مدارهای برق باید تمام دستورالعملهای ایمنی و رده حفاظتی دستگاه رعایت شود.
آیا VC-6050 فقط آمپرمتر است؟
خیر. این دستگاه علاوه بر اندازهگیری جریان AC/DC، قابلیت اندازهگیری ولتاژ AC/DC، مقاومت، ظرفیت خازنی و فرکانس را دارد و از تست دیود و تست پیوستگی نیز پشتیبانی میکند.
آیا VICTOR VC-6050 قابلیت تست دیود و پیوستگی دارد؟
بله. تست دیود و تست پیوستگی همراه با هشدار صوتی از قابلیتهای این مدل هستند و برای بررسی سریع مدارها و قطعات الکتریکی کاربرد دارند.
آیا VICTOR VC-6050 قابلیت Data Hold دارد؟
بله. قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر در نظر گرفته شده است. همچنین این مدل قابلیت نگهداری مقدار پیک را نیز ارائه میدهد.
منبع تغذیه مولتی متر کلمپی VICTOR VC-6050 چیست؟

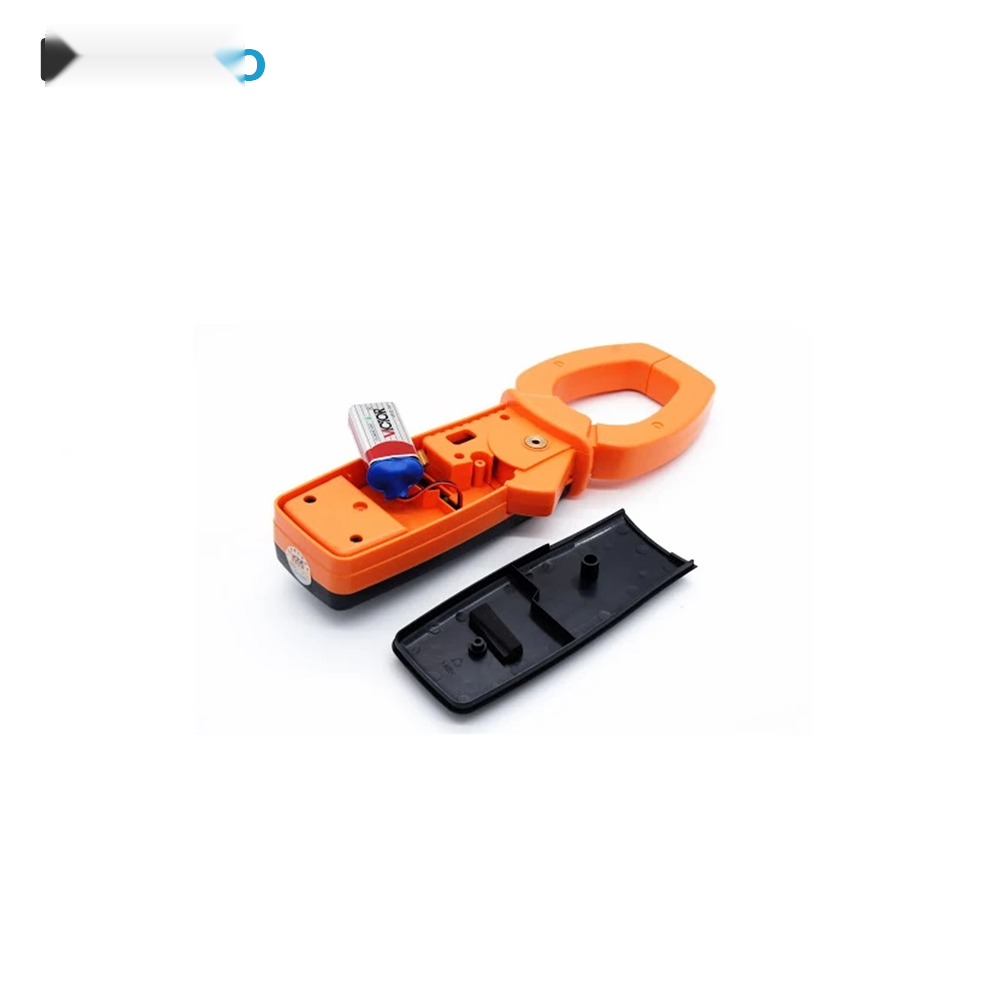

بر اساس مشخصات فنی این نسخه از VC-6050، دستگاه با یک باتری 9 ولتی نوع 6F22 تغذیه میشود.
مولتی متر کلمپی VICTOR VC-6050 برای چه کسانی مناسب است؟
این دستگاه برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق، تعمیرکاران تجهیزات الکتریکی، تابلوکاران و افرادی که به اندازهگیری جریانهای بالا در محیطهای صنعتی و تأسیساتی نیاز دارند، گزینهای کاربردی است.
جمع بندی
مولتی متر کلمپی VICTOR VC-6050 یک ابزار چندمنظوره برای اندازهگیری جریان AC/DC تا 2000 آمپر، ولتاژ AC/DC، مقاومت، ظرفیت خازنی و فرکانس است. دهانه کلمپ 55 میلیمتری، رنج ولتاژ DC تا 1000V، رنج ولتاژ AC تا 750V، تست دیود و پیوستگی، Data Hold، Peak Hold و خاموشی خودکار، مجموعهای از قابلیتهای کاربردی را برای این مدل فراهم کردهاند. این ویژگیها باعث میشوند VC-6050 برای تعمیرات برق، عیبیابی تجهیزات، تابلوهای برق و کاربردهای صنعتی انتخاب مناسبی باشد.
