معرفی کلمپ آمپرمتر 2000 آمپری AC/DC کیوریتسو KYORITSU KEW 2009R
کلمپ آمپرمتر KYORITSU KEW 2009R یکی از کلمپ مترهای حرفهای و قدرتمند کیوریتسو برای اندازهگیری جریانهای بالا در مدارهای AC و DC است. این دستگاه با قابلیت اندازهگیری جریان تا 2000 آمپر، دهانه فک حداکثر 55 میلیمتر، فناوری True RMS، اندازهگیری ولتاژ AC/DC، مقاومت و فرکانس، برای تکنسینهای برق، تعمیرکاران صنعتی و متخصصان نگهداری و تعمیرات طراحی شده است.
مهمترین مزیت KEW 2009R، امکان اندازهگیری جریان بدون نیاز به قطع مدار یا باز کردن مسیر هادی است. کاربر کافی است هادی موردنظر را درون فک کلمپ قرار دهد تا جریان اندازهگیری شود. این روش علاوه بر سرعت بالاتر، در بسیاری از عملیات عیبیابی و سرویس تجهیزات الکتریکی، ایمنی و سهولت کار را افزایش میدهد.
این مدل از True RMS برای اندازهگیری جریان و ولتاژ AC بهره میبرد و به همین دلیل در مدارهایی که شکل موج سینوسی ایدهآل ندارند، مانند مدارهای دارای مبدلها، درایوها و بارهای غیرخطی، میتواند قرائت مناسبتری نسبت به کلمپ مترهای Average Responding ارائه دهد. همچنین قابلیت اندازهگیری تغییرات سریع جریان و ولتاژ با عملکرد Peak Hold تا حدود 10 میلیثانیه، آن را برای بررسی جریانهای گذرا و پیکهای لحظهای کاربردی میکند.
اندازهگیری جریان AC و DC تا 2000 آمپر
کلمپ آمپرمتر کیوریتسو 2009R دارای دو محدوده اندازهگیری 400.0 آمپر و 2000 آمپر برای جریان AC و DC است. در حالت AC، دقت دستگاه بسته به محدوده جریان و فرکانس متفاوت است و در بازه فرکانسی 45 تا 66 هرتز برای جریانهای تا 400 آمپر و بخش عمده محدوده 2000 آمپر، دقت اعلامشده توسط سازنده در حدود ±1.3 درصد قرائت بهعلاوه 3 رقم است. در محدوده 1701 تا 2000 آمپر نیز دقت AC برابر ±2.3 درصد قرائت بهعلاوه 3 رقم است.
در اندازهگیری جریان DC نیز دو رنج 400.0 و 2000 آمپر در اختیار کاربر قرار دارد و دقت اسمی آن ±1.3 درصد قرائت بهعلاوه 2 رقم است. این ظرفیت بالا باعث شده است KEW 2009R برای اندازهگیری جریان کابلهای ضخیم، باسبارها و تجهیزات الکتریکی با جریان کاری بالا گزینهای مناسب باشد.
دهانه فک 55 میلیمتری برای کابلها و هادیهای بزرگ
یکی از ویژگیهای مهم کلمپ آمپرمتر KYORITSU 2009R، فک بزرگ با ظرفیت پذیرش هادی تا 55 میلیمتر است. این دهانه بزرگ امکان اندازهگیری جریان هادیهایی با قطر بیشتر را فراهم میکند و استفاده از دستگاه را در تابلوهای برق، تجهیزات صنعتی، کابلهای قدرت و مدارهای جریان بالا آسانتر میسازد.
طراحی فک دستگاه بهگونهای است که برای دسترسی به هادی در فضاهای کاری مختلف کاربردی باشد. با این حال، پیش از اندازهگیری باید اطمینان حاصل شود که هادی موردنظر بهطور کامل داخل فک قرار گرفته و هیچگونه تماس نامناسبی با قسمتهای دیگر وجود ندارد.
اندازهگیری ولتاژ AC و DC با کلمپ متر کیوریتسو 2009R
KEW 2009R علاوه بر اندازهگیری جریان، امکان اندازهگیری ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت را دارد. رنجهای ولتاژ AC شامل 40.00، 400.0 و 750 ولت و رنجهای ولتاژ DC شامل 40.00، 400.0 و 1000 ولت هستند. اندازهگیری ولتاژ AC نیز با True RMS انجام میشود و برای سیگنالهای دارای اعوجاج کاربرد بیشتری دارد.
در اندازهگیری ولتاژ DC، دقت اعلامشده ±1.0 درصد قرائت بهعلاوه 2 رقم است. برای ولتاژ AC نیز دقت دستگاه در فرکانس 45 تا 66 هرتز برابر ±1.0 درصد قرائت بهعلاوه 3 رقم و در محدوده 20 هرتز تا 1 کیلوهرتز برابر ±1.5 درصد قرائت بهعلاوه 5 رقم است.
قابلیت True RMS و Peak Hold در KYORITSU 2009R
فناوری True RMS یکی از قابلیتهای مهم این کلمپ آمپرمتر است. در سیستمهای الکتریکی مدرن، وجود تجهیزات الکترونیک قدرت و بارهای غیرخطی میتواند باعث ایجاد شکل موجهای غیرسینوسی شود. True RMS کمک میکند مقدار مؤثر واقعی سیگنال AC با دقت مناسبتری ارزیابی شود.
قابلیت Peak Hold نیز برای ثبت پیکهای سریع جریان و ولتاژ طراحی شده است. KEW 2009R میتواند تغییرات جریان و ولتاژ کوتاهمدت تا حدود 10 میلیثانیه را برای بررسی پیک اندازهگیری کند. این ویژگی در بررسی جریان راهاندازی موتور، تغییرات ناگهانی بار و برخی خطاهای گذرا کاربرد دارد.
اندازهگیری مقاومت، فرکانس و تست پیوستگی
کلمپ آمپرمتر 2009R علاوه بر پارامترهای اصلی جریان و ولتاژ، قابلیت اندازهگیری مقاومت در دو رنج 400.0 اهم و 4000 اهم را نیز دارد. دقت اندازهگیری مقاومت ±1.5 درصد قرائت بهعلاوه 2 رقم اعلام شده است.
این دستگاه به تست پیوستگی یا Continuity نیز مجهز است و هنگامی که مقاومت مدار کمتر از حدود 20±1 اهم باشد، هشدار صوتی فعال میشود. همچنین محدوده اندازهگیری فرکانس دستگاه از 10 تا 4000 هرتز است و دقت آن ±1.5 درصد قرائت بهعلاوه 5 رقم اعلام شده است.
قابلیت AVERAGE برای سیگنالهای نوسانی
یکی دیگر از امکانات کاربردی KEW 2009R، عملکرد AVERAGE است. این قابلیت برای زمانی مناسب است که جریان یا ولتاژ در مدار ثابت نیست و مقدار نمایش دادهشده مرتباً تغییر میکند. استفاده از حالت میانگین میتواند خواندن و تفسیر مقدار اندازهگیریشده را برای تکنسین آسانتر کند.
خروجی برای اتصال به رکوردر و ثبت تغییرات
KEW 2009R دارای خروجی Recorder برای اتصال به تجهیزات ثبت اطلاعات است. خروجی دستگاه برای رنج 400 آمپر برابر DC400 میلیولت در مقابل AC/DC400.0A و برای رنج 2000 آمپر برابر DC200 میلیولت در مقابل AC/DC2000A است. این قابلیت برای ثبت روند تغییرات جریان و بررسی رفتار بار در طول زمان اهمیت دارد.
ایمنی کلمپ آمپرمتر کیوریتسو 2009R
از نظر ایمنی، KYORITSU KEW 2009R مطابق استاندارد IEC 61010-1 دارای رده ایمنی CAT IV 600V / CAT III 1000V و درجه آلودگی 2 است. همچنین استانداردهای IEC 61010-031، IEC 61010-2-032 و IEC 61326-2-2 در مشخصات رسمی محصول ذکر شدهاند. بنابراین این مدل برای طیف گستردهای از اندازهگیریهای برق صنعتی و سیستمهای توزیع مناسب است؛ البته رعایت کامل دستورالعملهای ایمنی و محدودیتهای مندرج در دفترچه دستگاه هنگام کار با مدارهای برق ضروری است.
طراحی، وزن و منبع تغذیه
این کلمپ آمپرمتر با ابعاد 250 × 105 × 49 میلیمتر و وزن تقریبی 540 گرم با احتساب باتری طراحی شده است. منبع تغذیه دستگاه دو عدد باتری قلمی R6/AA با ولتاژ 1.5 ولت است. بدنه دستگاه برای استفاده حرفهای و عملیات اندازهگیری در محیطهای کاری مختلف طراحی شده و نمایشگر دیجیتال امکان مشاهده مستقیم مقادیر اندازهگیریشده را فراهم میکند.
کاربردهای کلمپ آمپرمتر KYORITSU KEW 2009R
- اندازهگیری جریان AC و DC در مدارهای قدرت
- بررسی جریان کابلها و هادیهای قطور تا قطر 55 میلیمتر
- اندازهگیری جریان مصرفی موتورهای الکتریکی و تجهیزات صنعتی
- کنترل جریان تابلوهای برق و سیستمهای توزیع
- اندازهگیری ولتاژ AC و DC
- بررسی مقاومت و تست پیوستگی مدار
- اندازهگیری فرکانس سیگنالهای الکتریکی
- بررسی جریانهای هجومی و پیکهای لحظهای با Peak Hold
- ثبت تغییرات جریان از طریق خروجی Recorder
- استفاده در تعمیر و نگهداری تجهیزات الکتریکی و صنعتی
مزایای کلمپ آمپرمتر KYORITSU 2009R
- اندازهگیری جریان AC و DC تا 2000 آمپر
- مجهز به True RMS برای اندازهگیری AC
- دهانه فک بزرگ با ظرفیت 55 میلیمتر
- اندازهگیری ولتاژ AC تا 750 ولت
- اندازهگیری ولتاژ DC تا 1000 ولت
- اندازهگیری مقاومت تا 4000 اهم
- اندازهگیری فرکانس تا 4000 هرتز
- قابلیت Peak Hold با پاسخ به تغییرات سریع تا 10 میلیثانیه
- دارای عملکرد AVERAGE برای مقادیر نوسانی
- دارای خروجی برای اتصال به رکوردر
- دارای تست پیوستگی با هشدار صوتی
- رده ایمنی CAT IV 600V / CAT III 1000V
مشخصات فنی کلمپ آمپرمتر KYORITSU KEW 2009R
نوع دستگاه
کلمپ آمپرمتر دیجیتال AC/DC
فناوری اندازهگیری AC
True RMS
رنج جریان AC
400.0 / 2000A
دقت جریان AC
±1.3%rdg±3dgt تا 400A و 150 تا 1700A در 45 تا 66Hz؛ ±2.3%rdg±3dgt در 1701 تا 2000A
رنج جریان DC
400.0 / 2000A
دقت جریان DC
±1.3%rdg±2dgt
رنج ولتاژ AC
40.00 / 400.0 / 750V
دقت ولتاژ AC
±1.0%rdg±3dgt در 45 تا 66Hz؛ ±1.5%rdg±5dgt در 20Hz تا 1kHz
رنج ولتاژ DC
40.00 / 400.0 / 1000V
دقت ولتاژ DC
±1.0%rdg±2dgt
رنج فرکانس
10.0 تا 4000Hz
تست پیوستگی
هشدار صوتی زیر 20±1Ω
حداکثر قطر هادی
55 میلیمتر
Peak Hold
دارد؛ پاسخ به تغییرات تا حدود 10ms
خروجی Recorder
DC400mV در رنج 400A و DC200mV در رنج 2000A
استاندارد ایمنی
IEC 61010-1 CAT IV 600V / CAT III 1000V
استانداردهای تکمیلی
IEC 61010-031، IEC 61010-2-032، IEC 61326-2-2
درجه آلودگی
Pollution Degree 2
منبع تغذیه
2 عدد باتری R6/AA، 1.5V
ابعاد
250 × 105 × 49 میلیمتر
وزن
حدود 540 گرم با باتری
لوازم همراه

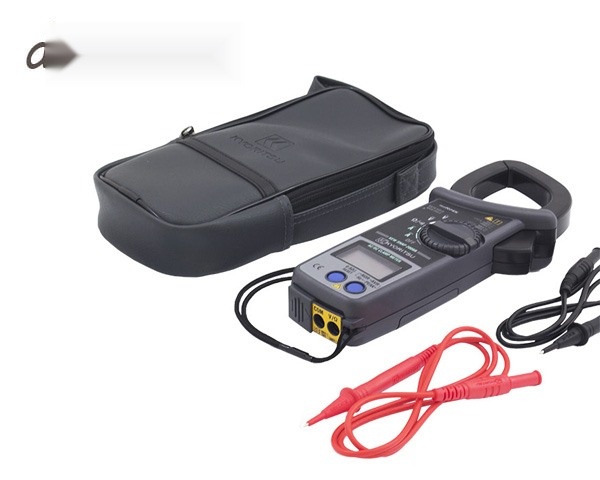

پراب 7107A، کیف حمل 9094، دو باتری R6/AA و دفترچه راهنما
لوازم جانبی اختیاری
کابل خروجی 7256
| برند |
KYORITSU |
|---|
| مدل |
KEW 2009R |
|---|
| نوع دستگاه |
کلمپ آمپرمتر دیجیتال AC/DC |
|---|
| True RMS |
دارد |
|---|
| جریان AC |
400.0 / 2000A |
|---|
| جریان DC |
400.0 / 2000A، دقت ±1.3%rdg±2dgt |
|---|
| ولتاژ AC |
40.00 / 400.0 / 750V |
|---|
| ولتاژ DC |
40.00 / 400.0 / 1000V |
|---|
| مقاومت |
400.0 / 4000Ω |
|---|
| فرکانس |
10.0 تا 4000Hz |
|---|
| تست پیوستگی |
هشدار صوتی زیر 20±1Ω |
|---|
| حداکثر قطر هادی |
55 میلیمتر |
|---|
| Peak Hold |
دارد؛ حدود 10ms |
|---|
| AVERAGE |
دارد |
|---|
| خروجی Recorder |
DC400mV / DC200mV متناسب با رنج |
|---|
| رده ایمنی |
CAT IV 600V / CAT III 1000V |
|---|
| منبع تغذیه |
2 × R6/AA 1.5V |
|---|
| ابعاد |
250 × 105 × 49 میلیمتر |
|---|
| وزن |
حدود 540 گرم با باتری |
|---|
سوالات متداول درباره کلمپ آمپرمتر KYORITSU KEW 2009R
آیا KYORITSU 2009R جریان DC را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری جریان مستقیم DC را در دو رنج 400 و 2000 آمپر دارد.
حداکثر جریان قابل اندازهگیری توسط کیوریتسو 2009R چقدر است؟
حداکثر محدوده اندازهگیری جریان AC و DC در این دستگاه 2000 آمپر است.
آیا کلمپ آمپرمتر 2009R دارای True RMS است؟
بله. KEW 2009R برای اندازهگیری جریان و ولتاژ AC از True RMS استفاده میکند و برای سیگنالهای دارای شکل موج غیرسینوسی مناسبتر است.
دهانه فک کلمپ آمپرمتر کیوریتسو 2009R چند میلیمتر است؟
حداکثر قطر هادی قابل پذیرش توسط فک دستگاه 55 میلیمتر است.
آیا KEW 2009R ولتاژ را نیز اندازهگیری میکند؟
بله. ولتاژ AC تا 750 ولت و ولتاژ DC تا 1000 ولت قابل اندازهگیری است.
آیا این دستگاه برای اندازهگیری جریانهای هجومی مناسب است؟
بله. قابلیت Peak Hold با پاسخ به تغییرات سریع تا حدود 10 میلیثانیه برای بررسی پیکهای جریان و ولتاژ کاربرد دارد.
آیا کلمپ آمپرمتر 2009R تست بیزر دارد؟
بله. تست پیوستگی دستگاه دارای هشدار صوتی است و در مقاومت کمتر از حدود 20±1 اهم فعال میشود.
آیا KYORITSU 2009R قابلیت اندازهگیری فرکانس دارد؟
بله. فرکانس در محدوده 10 تا 4000 هرتز اندازهگیری میشود.
رده ایمنی کلمپ آمپرمتر KYORITSU 2009R چیست؟
مطابق مشخصات رسمی سازنده، این دستگاه دارای رده ایمنی IEC 61010-1 CAT IV 600V و CAT III 1000V است.
آیا KEW 2009R خروجی برای ثبت اطلاعات دارد؟
بله. دستگاه دارای خروجی Recorder است و امکان اتصال آن به تجهیزات ثبت تغییرات جریان وجود دارد.
کلمپ آمپرمتر 2009R برای چه کسانی مناسب است؟
این مدل برای برقکاران صنعتی، تکنسینهای تعمیر و نگهداری، متخصصان تابلو برق، مهندسان برق، تکنسینهای تجهیزات صنعتی و کاربرانی که به اندازهگیری جریانهای بالا نیاز دارند، گزینهای حرفهای محسوب میشود.
جمعبندی و راهنمای خرید کلمپ آمپرمتر کیوریتسو 2009R
اگر به دنبال یک کلمپ آمپرمتر 2000 آمپر AC/DC با فک بزرگ، True RMS، اندازهگیری ولتاژ، مقاومت و فرکانس هستید، KYORITSU KEW 2009R یکی از گزینههای حرفهای این رده محسوب میشود. ترکیب محدوده جریان بالا، فک 55 میلیمتری، Peak Hold، عملکرد AVERAGE، خروجی Recorder و رده ایمنی CAT IV 600V / CAT III 1000V، این مدل را برای کاربردهای تخصصی برق و صنعت مناسب کرده است.
برای انتخاب صحیح کلمپ آمپرمتر، علاوه بر حداکثر جریان قابل اندازهگیری، باید به نوع جریان AC یا DC، قطر کابل، True RMS بودن، رده ایمنی، محدوده ولتاژ و نوع کاربرد توجه شود. در صورتی که به اندازهگیری جریانهای بالا در کابلها و هادیهای ضخیم نیاز دارید، فک 55 میلیمتری KEW 2009R یک مزیت مهم محسوب میشود. برای اطلاع از قیمت کلمپ آمپرمتر کیوریتسو 2009R و دریافت مشاوره تخصصی خرید تجهیزات اندازهگیری، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
