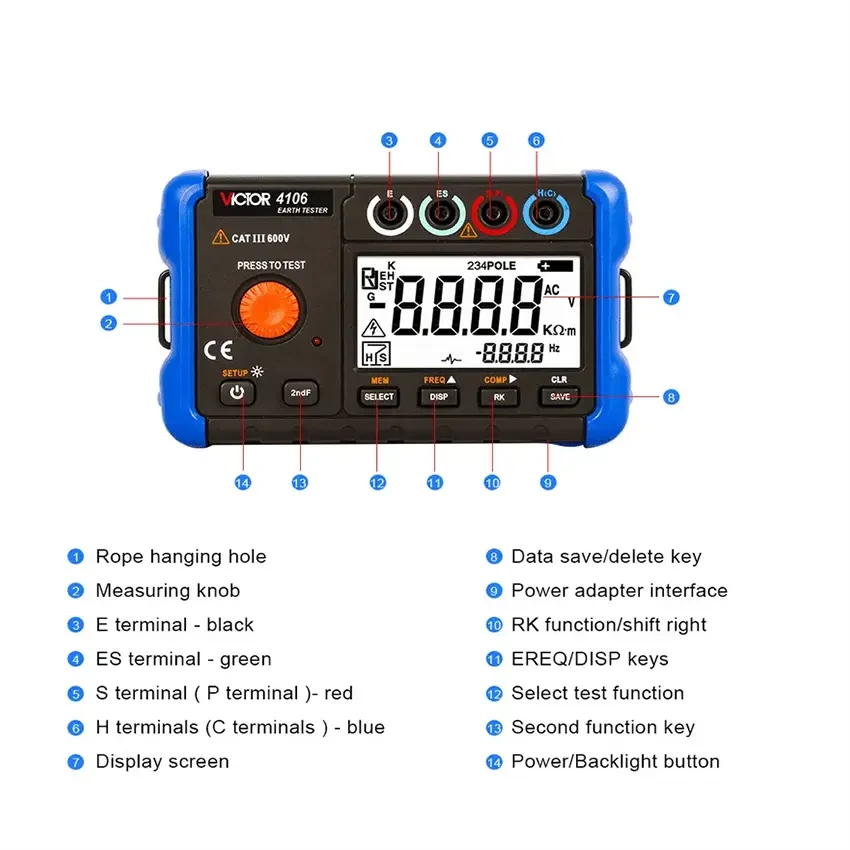

معرفی ارت تستر ویکتور مدل VICTOR VC-4106
ارت تستر ویکتور مدل VICTOR VC-4106 یک دستگاه دیجیتال تخصصی برای اندازهگیری مقاومت سیستم اتصال زمین، مقاومت ویژه خاک و ولتاژ تداخل است. این ارت سنج با پشتیبانی از روشهای اندازهگیری دوپل، سهپل و چهارپل، امکان بررسی دقیق سیستمهای ارت و ارزیابی مقاومت خاک را در پروژههای مختلف فراهم میکند. VC-4106 برای کارشناسان برق، پیمانکاران سیستم ارت، تکنسینهای نگهداری و تعمیرات، متخصصان حفاظت در برابر صاعقه و مجموعههای صنعتی و ساختمانی گزینهای کاربردی محسوب میشود.
یکی از مهمترین مزایای ارت تستر VICTOR VC-4106، قابلیت اندازهگیری مقاومت زمین در محدوده وسیع تا 20 کیلو اهم و همچنین امکان انجام تست مقاومت ویژه خاک است. این ویژگی باعث میشود دستگاه علاوه بر کنترل سیستمهای اتصال زمین موجود، برای بررسی شرایط خاک و انتخاب محل مناسب اجرای سیستم ارت نیز مورد استفاده قرار گیرد. منابع فنی موجود برای این مدل، VC-4106 را بهعنوان یک تستر چهارپایه با قابلیت اندازهگیری مقاومت زمین و مقاومت ویژه خاک معرفی میکنند. :contentReference[oaicite:0]{index=0}
در طراحی این دستگاه از نمایشگر LCD با نور پسزمینه استفاده شده و قابلیت هشدار در شرایط نامناسب تست و عبور از محدوده مجاز نیز برای آن گزارش شده است. همچنین قابلیت اندازهگیری ولتاژ تداخل به کاربر کمک میکند پیش از انجام تست، شرایط محیطی و اثر ولتاژهای ناخواسته را بررسی کند. مشخصات منتشرشده برای VC-4106 همچنین به انطباق با IEC 61557 و رده ایمنی CAT III 600V اشاره دارند. :contentReference[oaicite:1]{index=1}
ارت تستر VICTOR VC-4106 چه کاربردی دارد؟
ارت سنج VC-4106 برای کنترل عملکرد سیستمهای اتصال زمین و بررسی مقاومت خاک طراحی شده است. مقدار مقاومت سیستم ارت یکی از پارامترهای مهم در حفاظت تجهیزات و افراد در برابر جریانهای خطا و تخلیههای ناخواسته است. با استفاده از این دستگاه میتوان مقاومت الکترود زمین را اندازهگیری کرده و در صورت نیاز، وضعیت سیستم ارت را برای اصلاح یا بهبود بررسی کرد.
- اندازهگیری مقاومت سیستمهای اتصال زمین و چاه ارت
- اندازهگیری مقاومت ویژه خاک برای طراحی سیستم ارت
- بررسی سیستمهای ارت ساختمانهای مسکونی، تجاری و صنعتی
- کنترل سیستم اتصال زمین تابلوها و تجهیزات الکتریکی
- بررسی سیستمهای ارت و حفاظت در برابر صاعقه
- استفاده در پروژههای عمرانی، صنعتی و تاسیساتی
- تست دکلها، تجهیزات و تاسیسات دارای سیستم اتصال زمین
اندازهگیری دوپل، سهپل و چهارپل در VC-4106
یکی از قابلیتهای مهم VICTOR VC-4106 پشتیبانی از روشهای مختلف اندازهگیری است. در روش دوپل، سهپل و چهارپل میتوان بسته به نوع تست و شرایط پروژه، آرایش مناسب اتصالات را انتخاب کرد. روش چهارپل بهخصوص برای اندازهگیری مقاومت ویژه خاک و بررسی دقیقتر شرایط زمین کاربرد دارد. این انعطافپذیری باعث میشود VC-4106 تنها یک ارت سنج ساده نباشد و بتوان از آن در پروژههای تخصصیتر طراحی و ارزیابی سیستم زمین نیز استفاده کرد. :contentReference[oaicite:2]{index=2}
اندازهگیری مقاومت ویژه خاک با VICTOR VC-4106
در پروژههایی که قرار است سیستم اتصال زمین جدید اجرا شود، شناخت مقاومت ویژه خاک اهمیت زیادی دارد. ارت تستر VICTOR VC-4106 با قابلیت اندازهگیری مقاومت ویژه خاک میتواند برای ارزیابی شرایط زمین و کمک به انتخاب روش مناسب اجرای سیستم ارت مورد استفاده قرار گیرد. در این کاربرد، الکترودها در فواصل مشخص داخل زمین قرار گرفته و دستگاه با استفاده از آرایش مناسب، اطلاعات لازم برای محاسبه مقاومت ویژه خاک را فراهم میکند. این قابلیت در منابع فنی مرتبط با مدل VC4106 نیز بهصراحت ذکر شده است. :contentReference[oaicite:3]{index=3}
ویژگیهای ارت تستر ویکتور VC-4106
- اندازهگیری مقاومت زمین با محدوده گسترده تا 20kΩ
- پشتیبانی از روشهای اندازهگیری دوپل، سهپل و چهارپل
- قابلیت اندازهگیری مقاومت ویژه خاک
- اندازهگیری ولتاژ تداخل AC

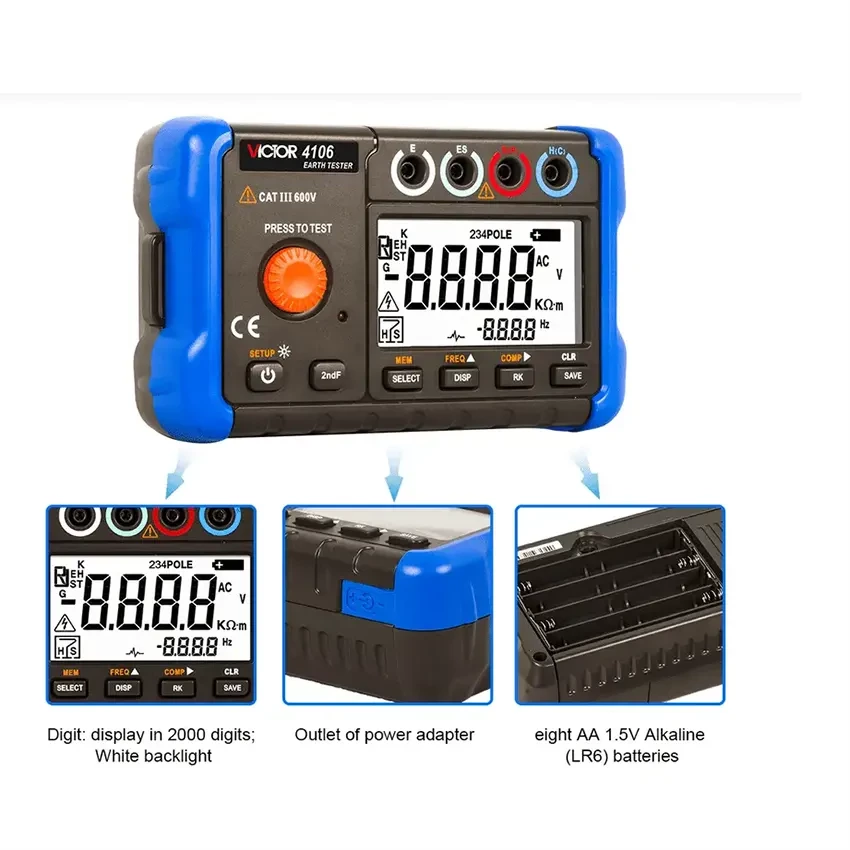

- نمایشگر LCD مجهز به نور پسزمینه
- هشدار شرایط نامناسب تست و عبور از محدوده
- قابلیت تشخیص و نمایش ولتاژ تداخل
- کالیبراسیون پنل برای حفظ دقت و عملکرد دستگاه
- خاموشی خودکار قابل تنظیم
- طراحی قابل حمل برای استفاده در محل پروژه
- رده ایمنی CAT III 600V
- انطباق با استاندارد IEC 61557
مزایای استفاده از ارت سنج VC-4106
ترکیب قابلیت اندازهگیری مقاومت زمین و مقاومت ویژه خاک، یکی از نقاط قوت اصلی این مدل است. در نتیجه، کاربر میتواند از یک دستگاه برای طیف وسیعی از عملیات مرتبط با سیستم اتصال زمین استفاده کند. محدوده اندازهگیری تا 20 کیلو اهم نیز امکان بررسی شرایط مختلف خاک و سیستمهای ارت را فراهم میکند. منابع فروش و مشخصات فنی منتشرشده، VC4106 را بهعنوان مدل مناسب برای اندازهگیری مقاومت زمین و مقاومت ویژه خاک معرفی کردهاند. :contentReference[oaicite:4]{index=4}
دقت و محدوده اندازهگیری VICTOR VC-4106
بر اساس مشخصات فنی منتشرشده برای نسخه VC4106، محدودههای مقاومت زمین شامل 0 تا 20 اهم با دقت ±(2%+15dgt)، 0 تا 200 اهم با دقت ±(2%+5dgt)، محدوده حدود 3 تا 2000 اهم با دقت ±(3%+5dgt) و محدوده 0 تا 20 کیلو اهم با دقت ±(3%+5dgt) اعلام شده است. همچنین محدوده اندازهگیری ولتاژ تداخل AC تا 50 ولت و ولتاژ تداخل سری تا 20 ولت ذکر شده است. :contentReference[oaicite:5]{index=5}
مشخصات فنی ارت تستر ویکتور VC-4106
نوع دستگاه
ارت تستر دیجیتال / تستر مقاومت زمین
محدوده مقاومت زمین
0 تا 20Ω، 0 تا 200Ω، حدود 3 تا 2000Ω و 0 تا 20kΩ
دقت مقاومت زمین
±(2%+15dgt)، ±(2%+5dgt) و ±(3%+5dgt) بسته به محدوده
محدوده اندازهگیری ولتاژ تداخل
0 تا 50V AC
جریان اتصال کوتاه
حداکثر حدود 20mA
روش اندازهگیری
دوپل، سهپل و چهارپل
اندازهگیری مقاومت ویژه خاک
دارد
نمایشگر
LCD با نور پسزمینه
خاموشی خودکار
دارد؛ قابل تنظیم
رده ایمنی
CAT III 600V، درجه آلودگی 2
منبع تغذیه
8 عدد باتری آلکالاین AA، هرکدام 1.5V
ابعاد
175 × 110 × 70 میلیمتر
| برند |
VICTOR |
|---|
| مدل |
VC-4106 |
|---|
| نوع دستگاه |
ارت تستر دیجیتال / تستر مقاومت زمین |
|---|
| محدوده مقاومت زمین |
0 تا 20Ω، 0 تا 200Ω، حدود 3 تا 2000Ω و 0 تا 20kΩ |
|---|
| دقت مقاومت زمین |
±(2%+15dgt)، ±(2%+5dgt) و ±(3%+5dgt) بسته به محدوده |
|---|
| محدوده اندازهگیری ولتاژ تداخل |
0 تا 50V AC |
|---|
| ولتاژ تداخل سری |
0 تا 20V |
|---|
| جریان اتصال کوتاه |
حداکثر حدود 20mA |
|---|
| روش اندازهگیری |
دوپل، سهپل و چهارپل |
|---|
| اندازهگیری مقاومت ویژه خاک |
دارد |
|---|
| نمایشگر |
LCD با نور پسزمینه |
|---|
| هشدار شرایط تست |
دارد |
|---|
| خاموشی خودکار |
دارد؛ قابل تنظیم |
|---|
| استاندارد |
IEC 61557 |
|---|
| رده ایمنی |
CAT III 600V، درجه آلودگی 2 |
|---|
| منبع تغذیه |
8 عدد باتری آلکالاین AA، هرکدام 1.5V |
|---|
| ابعاد |
175 × 110 × 70 میلیمتر |
|---|
| وزن |
حدود 680 گرم |
|---|
نکته: برخی مشخصات درجشده برای VC-4106 در منابع مختلف، بهویژه در مورد ابعاد، وزن، تعداد باتری و محدوده ولتاژ، متفاوت گزارش شدهاند. مشخصات جدول بالا بر اساس منابع فنیای تنظیم شده که مدل VC4106 با قابلیت 20kΩ و اندازهگیری مقاومت ویژه خاک را معرفی میکنند. :contentReference[oaicite:6]{index=6}
اقلام همراه ارت تستر VICTOR VC-4106
- 4 عدد میله یا الکترود کمکی اتصال زمین
- سیم تست مشکی حدود 5 تا 6 متر
- سیم تست سبز حدود 5 تا 6 متر
- سیم تست زرد حدود 10 متر
- سیم تست قرمز حدود 15 متر
- باتریهای مورد نیاز دستگاه
- دفترچه راهنمای کاربر
- کیف حمل و نگهداری
اقلام همراه ممکن است با توجه به پکیج، بازار عرضه و سری تولید تغییر کند؛ بنابراین هنگام خرید، محتویات بستهبندی ارائهشده توسط فروشنده را بررسی کنید. یک منبع فروش برای VC4106 مجموعهای شامل چهار میله ارت، کابلهای مشکی، سبز، زرد و قرمز، 8 باتری AA، دفترچه و کیف حمل را ذکر کرده است. :contentReference[oaicite:7]{index=7}
ارت تستر VICTOR VC-4106 برای چه کسانی مناسب است؟
این دستگاه برای مهندسان برق، تکنسینهای تاسیسات، پیمانکاران اجرای سیستم ارت، کارشناسان HSE، متخصصان حفاظت در برابر صاعقه، تکنسینهای نگهداری و تعمیرات و شرکتهای بازرسی فنی مناسب است. همچنین در پروژههای ساختمانی، صنعتی، نیروگاهی، مخابراتی و تاسیساتی که بررسی مقاومت زمین و شرایط خاک اهمیت دارد، میتوان از قابلیتهای VC-4106 استفاده کرد.
تفاوت ارت تستر VC-4106 با ارت تستر کلمپی
VICTOR VC-4106 یک ارت تستر سیمدار است و برای اندازهگیری استاندارد مقاومت زمین از الکترودها و سیمهای کمکی استفاده میکند. در مقابل، ارت تسترهای کلمپی برای برخی کاربردها امکان اندازهگیری مقاومت حلقه زمین بدون جدا کردن هادی ارت را فراهم میکنند. بنابراین VC-4106 برای اندازهگیری مقاومت زمین و مقاومت ویژه خاک گزینه مناسبتری است، در حالی که مدلهای کلمپی بیشتر برای تست سریع سیستمهای ارت موجود و بدون باز کردن مدار کاربرد دارند.
سوالات متداول درباره ارت تستر VICTOR VC-4106
ارت تستر VICTOR VC-4106 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت زمین، مقاومت ویژه خاک و ولتاژ تداخل مورد استفاده قرار میگیرد و از روشهای دوپل، سهپل و چهارپل پشتیبانی میکند. :contentReference[oaicite:8]{index=8}
حداکثر محدوده اندازهگیری مقاومت VC-4106 چقدر است؟
در مشخصات منتشرشده برای مدل VC4106، حداکثر محدوده اندازهگیری مقاومت زمین تا 20 کیلو اهم اعلام شده است. :contentReference[oaicite:9]{index=9}
آیا VC-4106 قابلیت اندازهگیری مقاومت ویژه خاک را دارد؟
بله. یکی از قابلیتهای مهم این مدل، اندازهگیری مقاومت ویژه خاک است که برای بررسی شرایط زمین و طراحی سیستمهای اتصال زمین کاربرد دارد. :contentReference[oaicite:10]{index=10}
آیا VICTOR VC-4106 برای اندازهگیری چاه ارت مناسب است؟
بله. این دستگاه برای اندازهگیری مقاومت سیستمهای اتصال زمین و چاه ارت طراحی شده و با روشهای مختلف اتصال میتوان از آن برای ارزیابی سیستم ارت استفاده کرد.
VC-4106 چندپل است؟
این مدل از روشهای دوپل، سهپل و چهارپل پشتیبانی میکند و روش چهارپل برای اندازهگیری مقاومت ویژه خاک نیز کاربرد دارد. :contentReference[oaicite:11]{index=11}
منبع تغذیه ارت تستر VC-4106 چیست؟
در مشخصات فنی منتشرشده برای این مدل، استفاده از 8 عدد باتری آلکالاین AA با ولتاژ 1.5 ولت ذکر شده است. :contentReference[oaicite:12]{index=12}
آیا VC-4106 نمایشگر نور پسزمینه دارد؟
بله، مشخصات منتشرشده برای VC4106 وجود نمایشگر LCD و نور پسزمینه را تأیید میکنند. :contentReference[oaicite:13]{index=13}
آیا این دستگاه قابلیت خاموشی خودکار دارد؟
بله. قابلیت خاموشی خودکار برای VC4106 گزارش شده و زمان خاموشی در برخی مشخصات قابل تنظیم عنوان شده است. :contentReference[oaicite:14]{index=14}
ارت تستر VICTOR VC-4106 برای طراحی سیستم ارت مناسب است؟
بله. قابلیت اندازهگیری مقاومت ویژه خاک در کنار اندازهگیری مقاومت زمین، این دستگاه را برای بررسی شرایط زمین و مراحل ارزیابی و طراحی سیستم اتصال زمین کاربردی میکند.
برای خرید ارت تستر ویکتور VICTOR VC-4106 و دریافت اطلاعات مربوط به قیمت، موجودی، اصالت کالا و شرایط گارانتی، میتوانید با کارشناسان کالیبکس در ارتباط باشید. همچنین برای مشاهده سایر تجهیزات اندازهگیری الکتریکی و انواع ارت سنج و ارت تستر، بخش مربوط به محصولات این حوزه را بررسی کنید.
