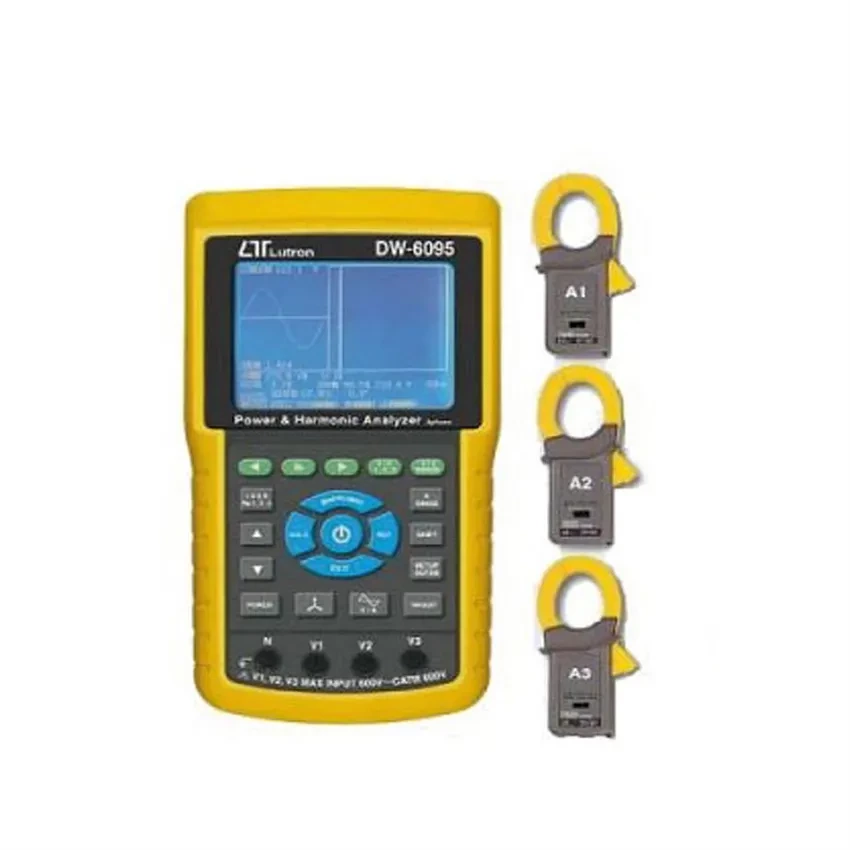

پاور آنالایزر تک فاز و سه فاز هارمونیک لوترون مدل LUTRON DW-6095
پاور آنالایزر تک فاز و سه فاز لوترون مدل LUTRON DW-6095 یک دستگاه تخصصی برای اندازهگیری، پایش و تحلیل پارامترهای الکتریکی و کیفیت توان در شبکههای برق تکفاز و سهفاز است. این دستگاه علاوه بر اندازهگیری ولتاژ و جریان True RMS، امکان بررسی توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس، انرژی الکتریکی و هارمونیکهای ولتاژ و جریان را فراهم میکند.
لوترون DW-6095 برای تحلیل سیستمهای 1P/2W، 1P/3W، 3P/3W و 3P/4W طراحی شده و میتواند اطلاعات مربوط به شبکه را به صورت لحظهای نمایش داده و برای بررسیهای طولانیمدت روی کارت حافظه SD ذخیره کند. قابلیت نمایش شکل موج، نمودار فازوری، تحلیل اعوجاج هارمونیکی کل یا THD، تشخیص عدم تعادل ولتاژ و جریان سهفاز و ثبت رخدادهای گذرا مانند افت ولتاژ، افزایش ولتاژ و قطعی برق، این مدل را به گزینهای کاربردی برای عیبیابی و ارزیابی کیفیت توان در محیطهای صنعتی تبدیل کرده است.
یکی از مزیتهای مهم پاور آنالایزر LUTRON DW-6095 قابلیت ثبت دادهها به صورت Real-Time روی کارت SD است. زمان نمونهبرداری دستگاه از 2 تا 7200 ثانیه قابل تنظیم است و دادههای ذخیرهشده همراه با تاریخ و زمان ثبت میشوند. به این ترتیب کاربر میتواند اطلاعات اندازهگیریشده را به رایانه منتقل کرده و برای تهیه گزارش، بررسی روند تغییرات مصرف انرژی و تحلیل وضعیت شبکه مورد استفاده قرار دهد. این ویژگی برای پایش دورهای تابلوهای برق، تجهیزات صنعتی و خطوط تولید اهمیت زیادی دارد. :contentReference[oaicite:1]{index=1}
مهمترین قابلیتهای پاور آنالایزر لوترون DW-6095
- اندازهگیری ولتاژ AC به صورت True RMS در بازه 10 تا 600 ولت
- اندازهگیری جریان AC با استفاده از کلمپ جریان و پشتیبانی از رنجهای مختلف جریان
- اندازهگیری توان اکتیو، توان راکتیو و توان ظاهری
- اندازهگیری ضریب توان PF و زاویه فاز
- اندازهگیری انرژی الکتریکی شامل KWh، KVAh، KVARh و PFh
- اندازهگیری فرکانس در محدوده 45 تا 65 هرتز
- نمایش و تحلیل هارمونیکهای ولتاژ و جریان تا مرتبه 50
- تحلیل اعوجاج هارمونیکی کل یا THD
- نمایش همزمان شکل موج و هارمونیکها
- نمایش شکل موج همراه با مقادیر Peak
- نمایش نمودار فازوری برای سیستمهای سهفاز
- اندازهگیری نسبت عدم تعادل ولتاژ و جریان سهفاز
- محاسبه جریان نامتعادل عبوری از مسیر نول
- ثبت رخدادهای گذرا شامل Dip، Swell و Outage با آستانه قابل تنظیم
- ثبت لحظهای دادهها روی کارت حافظه SD
- قابلیت انتقال اطلاعات به کامپیوتر از طریق رابط RS232 و کابل USB اختیاری
- قابلیت تنظیم نسبت CT از 1 تا 600 و نسبت PT از 1 تا 1000
- مجهز به ساعت و تقویم داخلی برای ثبت دقیق زمان اندازهگیری
اندازهگیری کیفیت توان با LUTRON DW-6095
کیفیت توان یکی از عوامل مهم در عملکرد صحیح تجهیزات الکتریکی و الکترونیکی است. افت یا افزایش ولتاژ، عدم تعادل فازها، وجود هارمونیک و کاهش ضریب توان میتواند باعث افزایش تلفات، گرم شدن تجهیزات، عملکرد نامناسب موتورها و کاهش عمر مفید تجهیزات شود. پاور آنالایزر لوترون DW-6095 با اندازهگیری مجموعهای از پارامترهای مهم شبکه، امکان بررسی وضعیت سیستم برق و شناسایی عوامل مؤثر بر مشکلات کیفیت توان را فراهم میکند.
این دستگاه قادر است هارمونیکها را تا مرتبه 50 نمایش داده و THD را برای بررسی میزان اعوجاج سیگنال اندازهگیری کند. همچنین با استفاده از نمودار فازوری و اطلاعات مربوط به زاویه فاز، میتوان وضعیت فازهای یک سیستم سهفاز را بهتر بررسی کرد. :contentReference[oaicite:2]{index=2}
سیستمهای قابل اندازهگیری با DW-6095
- سیستم تکفاز دو سیمه (1P/2W)
- سیستم تکفاز سه سیمه (1P/3W)
- سیستم سهفاز سه سیمه (3P/3W)
- سیستم سهفاز چهار سیمه (3P/4W)
این انعطافپذیری باعث میشود DW-6095 برای بررسی تابلوهای برق، خطوط توزیع، تجهیزات صنعتی و مدارهای تکفاز و سهفاز قابل استفاده باشد. :contentReference[oaicite:3]{index=3}
اندازهگیری توان، انرژی و ضریب توان
DW-6095 علاوه بر اندازهگیری مستقیم ولتاژ و جریان، توان اکتیو، توان راکتیو و توان ظاهری را در سطح فاز و سیستم اندازهگیری میکند. همچنین امکان اندازهگیری انرژی بر حسب KWh، KVAh و KVARh و بررسی ضریب توان PF و زاویه فاز وجود دارد. این قابلیتها برای بررسی مصرف انرژی، تحلیل بارهای الکتریکی و ارزیابی وضعیت بهرهوری سیستم برق کاربرد دارند. :contentReference[oaicite:4]{index=4}
ثبت اطلاعات و دیتالاگر SD
یکی از ویژگیهای مهم این پاور آنالایزر، سیستم ثبت داده Real-Time است. دستگاه اطلاعات اندازهگیریشده را روی کارت حافظه SD ذخیره میکند و زمان نمونهبرداری را میتوان از 2 تا 7200 ثانیه تنظیم کرد. اطلاعات با تاریخ و زمان شامل سال، ماه، روز، ساعت، دقیقه و ثانیه ذخیره میشوند. دادههای ذخیرهشده را میتوان برای تحلیلهای بعدی به رایانه منتقل کرد و در نرمافزارهای مناسب مانند Excel مورد بررسی قرار داد. :contentReference[oaicite:5]{index=5}
کاربردهای پاور آنالایزر لوترون DW-6095
- عیبیابی تابلوهای برق صنعتی
- بررسی کیفیت توان در کارخانهها و خطوط تولید
- تحلیل هارمونیک تجهیزات و شبکه برق
- بررسی عدم تعادل ولتاژ و جریان در شبکههای سهفاز
- اندازهگیری مصرف انرژی و توان تجهیزات
- بررسی ضریب توان و وضعیت بارهای الکتریکی
- ثبت و تحلیل تغییرات پارامترهای شبکه در طول زمان
- بررسی افت، افزایش و قطعیهای لحظهای ولتاژ
- تست و ارزیابی سیستمهای توزیع برق
- پایش تجهیزات الکتریکی در پروژههای صنعتی و تأسیساتی

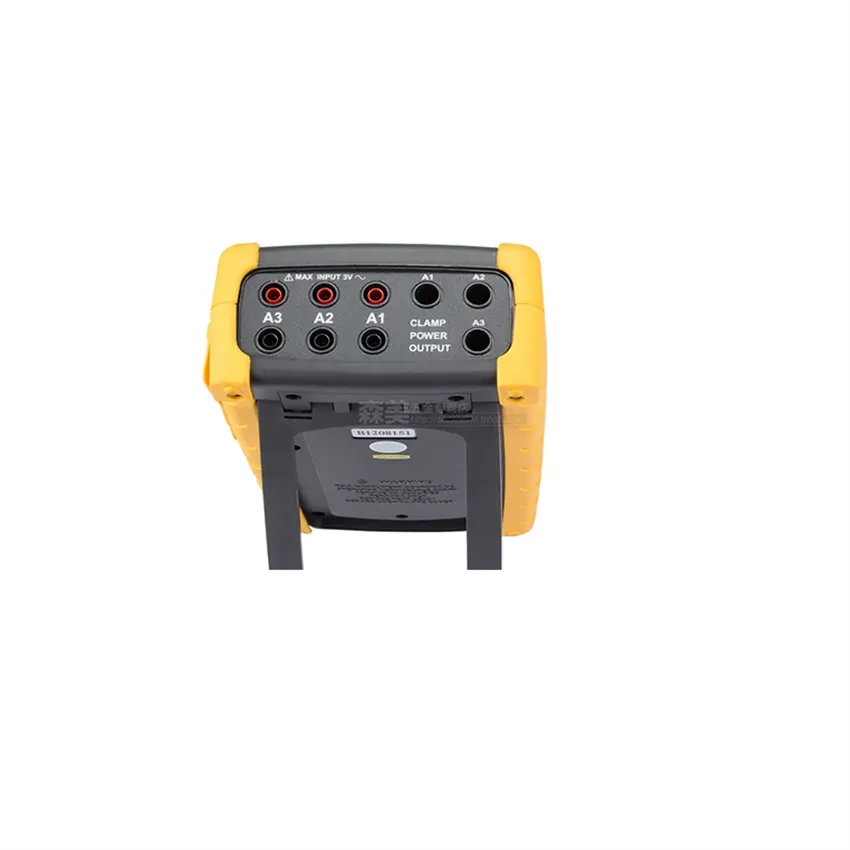

کلمپهای جریان و ورودی قابل تنظیم
DW-6095 با سه کلمپ جریان CP-1201 عرضه میشود. ورودی کلمپ جریان دستگاه امکان انتخاب سیگنالهای 200 میلیولت، 300 میلیولت، 500 میلیولت، 1 ولت، 2 ولت و 3 ولت AC را دارد. علاوه بر کلمپهای همراه، این دستگاه میتواند با برخی پرابهای جریان سازگار دیگر نیز مورد استفاده قرار گیرد. بر اساس مشخصات فنی، پرابهای اختیاری مانند CP-200، CP-2000 و CP-3000 نیز برای کاربردهای مختلف در دسترس هستند. :contentReference[oaicite:6]{index=6}
نکته مهم: حداکثر جریان قابل اندازهگیری به نوع کلمپ جریان مورد استفاده بستگی دارد. کلمپهای CP-1201 همراه دستگاه دارای محدودههای 20، 200 و 1200 آمپر هستند و برای جریانهای بالاتر، پرابهای سازگار اختیاری قابل استفادهاند. بنابراین نباید محدوده 3000 آمپر را به عنوان محدوده پیشفرض کلمپهای همراه دستگاه در نظر گرفت. :contentReference[oaicite:7]{index=7}
نحوه استفاده از پاور آنالایزر DW-6095
- ابتدا نوع سیستم برق مورد نظر را از بین حالتهای تکفاز یا سهفاز انتخاب کنید.
- کابلهای تست ولتاژ را مطابق نوع اتصال شبکه به فاز، نول یا فازهای مورد نظر متصل کنید.
- کلمپهای جریان را روی هادیهای مربوطه نصب کرده و جهت و اتصال صحیح آنها را بررسی کنید.
- رنج مناسب کلمپ جریان و نسبت CT/PT را مطابق سیستم اندازهگیری تنظیم نمایید.
- پارامتر مورد نظر مانند ولتاژ، جریان، توان، PF، فرکانس یا هارمونیک را انتخاب کنید.
- برای پایش طولانیمدت، کارت SD را نصب و زمان نمونهبرداری را تنظیم کنید.
- پس از پایان اندازهگیری، دادههای ذخیرهشده را برای تحلیل و تهیه گزارش به رایانه منتقل کنید.
مزایای استفاده از LUTRON DW-6095
- ترکیب چندین ابزار اندازهگیری در یک دستگاه تخصصی
- پشتیبانی از سیستمهای تکفاز و سهفاز
- تحلیل هارمونیک تا مرتبه 50
- ثبت طولانیمدت دادهها روی کارت SD
- امکان بررسی شکل موج و نمودار فازوری
- قابلیت تشخیص و ثبت رخدادهای گذرا
- امکان انتقال اطلاعات به کامپیوتر برای تحلیل بیشتر
- قابلیت تنظیم نسبت CT و PT برای سیستمهای مختلف
مشخصات فنی پاور آنالایزر لوترون DW-6095
نوع دستگاه
پاور آنالایزر و هارمونیک آنالایزر تکفاز و سهفاز
سیستمهای قابل اندازهگیری
1P/2W، 1P/3W، 3P/3W، 3P/4W
ولتاژ AC
10.0 تا 600.0 ولت AC
امپدانس ورودی ACV
10 مگااهم
رنجهای ورودی کلمپ جریان
20A / 200A / 2000A / 30A / 300A / 3000A؛ بسته به نوع پراب
کلمپ جریان همراه
3 عدد CP-1201
حداکثر محدوده CP-1201
1200 آمپر AC
سیگنال ورودی کلمپ
200mV / 300mV / 500mV / 1V / 2V / 3V AC
توان ظاهری
KVA / MVA / GVA
توان راکتیو
KVAR / MVAR / GVAR
انرژی
KWh / KVAh / KVARh / PFh
ضریب توان
PF؛ دقت معمول ±0.04
زاویه فاز
-180 تا +180 درجه
نمایش شکل موج
دارد؛ همراه با نمایش مقادیر Peak
عدم تعادل سهفاز
اندازهگیری نسبت عدم تعادل ولتاژ و جریان و ضریب عدم تعادل
ثبت رخدادهای گذرا
Dip، Swell و Outage با آستانه قابل تنظیم
نسبت CT قابل تنظیم
1 تا 600
نسبت PT قابل تنظیم
1 تا 1000
ثبت اطلاعات
Real-Time روی کارت SD
زمان نمونهبرداری
2 تا 7200 ثانیه
حافظه همراه
کارت SD با ظرفیت 2 گیگابایت
رابط ارتباطی
RS232؛ USB با کابل اختیاری
نمایشگر
LCD ماتریسی دارای نور پسزمینه
منبع تغذیه
8 عدد باتری AA با ولتاژ 1.5V یا آداپتور 9V DC
دمای کاری
0 تا 50 درجه سانتیگراد
رطوبت کاری
کمتر از 80% RH
ابعاد دستگاه
225 × 125 × 64 میلیمتر
وزن دستگاه
حدود 948 گرم با باتری
ابعاد کلمپ
حدود 210 × 64 × 33 میلیمتر
حداکثر قطر هادی کلمپ CP-1201
50 میلیمتر
استاندارد ایمنی
IEC 1010، CAT III 600V
اقلام همراه
4 سیم تست، 4 گیره سوسماری، 3 کلمپ CP-1201، آداپتور 9V، کارت SD دو گیگابایتی و کیف حمل
| مشخصه | مشخصات فنی |
|---|
| مدل |
LUTRON DW-6095 |
|---|
| نوع دستگاه |
پاور آنالایزر و هارمونیک آنالایزر تکفاز و سهفاز |
|---|
| سیستمهای قابل اندازهگیری |
1P/2W، 1P/3W، 3P/3W، 3P/4W |
|---|
| محدوده ولتاژ AC |
10.0 تا 600.0V |
|---|
| رزولوشن ولتاژ |
0.1V |
|---|
| دقت ولتاژ |
±(0.5% + 0.5V) |
|---|
| امپدانس ورودی ACV |
10MΩ |
|---|
| کلمپ جریان همراه |
3 عدد CP-1201 |
|---|
| محدوده CP-1201 |
20A / 200A / 1200A |
|---|
| سیگنال ورودی کلمپ |
200mV / 300mV / 500mV / 1V / 2V / 3V AC |
|---|
| توان اکتیو |
KW / MW / GW |
|---|
| توان ظاهری |
KVA / MVA / GVA |
|---|
| توان راکتیو |
KVAR / MVAR / GVAR |
|---|
| انرژی |
KWh / KVAh / KVARh / PFh |
|---|
| ضریب توان |
PF، دقت حدود ±0.04 |
|---|
| زاویه فاز |
-180° تا +180° |
|---|
| فرکانس |
45 تا 65Hz |
|---|
| رزولوشن فرکانس |
0.1Hz |
|---|
| هارمونیک |
مرتبه 1 تا 50 |
|---|
| THD |
دارد |
|---|
| شکل موج |
نمایش شکل موج و مقادیر Peak |
|---|
| نمودار فازوری |
دارد |
|---|
| عدم تعادل سهفاز |
VUR، AUR و ضریب عدم تعادل |
|---|
| ثبت رخداد گذرا |
Dip، Swell و Outage |
|---|
| نسبت CT |
1 تا 600 |
|---|
| نسبت PT |
1 تا 1000 |
|---|
| دیتالاگر |
ثبت Real-Time روی SD Card |
|---|
| زمان نمونهبرداری |
2 تا 7200 ثانیه |
|---|
| کارت حافظه همراه |
SD Card، ظرفیت 2GB |
|---|
| ارتباط با کامپیوتر |
RS232؛ USB با کابل اختیاری |
|---|
| نمایشگر |
LCD ماتریسی دارای نور پسزمینه |
|---|
| منبع تغذیه |
8 × AA 1.5V یا آداپتور DC 9V |
|---|
| دمای کاری |
0 تا 50°C |
|---|
| رطوبت کاری |
کمتر از 80% RH |
|---|
| ابعاد دستگاه |
225 × 125 × 64mm |
|---|
| وزن دستگاه |
حدود 948g با باتری |
|---|
| ابعاد کلمپ |
210 × 64 × 33mm |
|---|
| حداکثر قطر هادی CP-1201 |
50mm |
|---|
| استاندارد ایمنی |
IEC 1010، CAT III 600V |
|---|
سوالات متداول درباره پاور آنالایزر LUTRON DW-6095
آیا LUTRON DW-6095 برای سیستم تکفاز و سهفاز مناسب است؟
بله. این دستگاه برای سیستمهای تکفاز دو سیمه و سه سیمه و همچنین سیستمهای سهفاز سه سیمه و چهار سیمه طراحی شده است. :contentReference[oaicite:8]{index=8}
پاور آنالایزر DW-6095 چه پارامترهایی را اندازهگیری میکند؟
ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، انرژی، ضریب توان، زاویه فاز، فرکانس و هارمونیکهای ولتاژ و جریان از مهمترین پارامترهای قابل اندازهگیری هستند.
هارمونیکها تا چه مرتبهای توسط DW-6095 اندازهگیری میشوند؟
این دستگاه امکان نمایش و تحلیل هارمونیکها تا مرتبه 50 را دارد و قابلیت تحلیل THD نیز در آن تعبیه شده است. :contentReference[oaicite:9]{index=9}
آیا DW-6095 قابلیت ثبت طولانیمدت اطلاعات را دارد؟
بله. دیتالاگر داخلی دستگاه اطلاعات را روی کارت SD ذخیره میکند و زمان نمونهبرداری از 2 تا 7200 ثانیه قابل تنظیم است. اطلاعات همراه با تاریخ و زمان ثبت میشوند. :contentReference[oaicite:10]{index=10}
آیا امکان انتقال اطلاعات DW-6095 به کامپیوتر وجود دارد؟
بله. دستگاه دارای رابط RS232 است و با استفاده از کابل USB اختیاری نیز میتوان ارتباط USB برقرار کرد. اطلاعات ثبتشده روی SD نیز قابلیت انتقال به رایانه و استفاده برای تحلیل بیشتر را دارند. :contentReference[oaicite:11]{index=11}
آیا کلمپهای جریان همراه دستگاه قابل تعویض هستند؟
بله. دستگاه با سه کلمپ CP-1201 عرضه میشود و امکان استفاده از پرابهای جریان سازگار دیگر نیز وجود دارد. در صورت استفاده از پراب مناسب باید سیگنال خروجی آن با ورودی انتخابشده دستگاه مطابقت داشته باشد. :contentReference[oaicite:12]{index=12}
آیا این دستگاه برای بررسی عدم تعادل سهفاز کاربرد دارد؟
بله. DW-6095 نسبت عدم تعادل ولتاژ و جریان سهفاز و ضریب عدم تعادل را بررسی کرده و امکان محاسبه جریان نامتعادل مسیر نول را نیز فراهم میکند. :contentReference[oaicite:13]{index=13}
آیا DW-6095 میتواند افت و افزایش ولتاژ را ثبت کند؟
بله. دستگاه قابلیت Capture رخدادهای گذرا از جمله Dip، Swell و Outage را با آستانه قابل برنامهریزی دارد. :contentReference[oaicite:14]{index=14}
منبع تغذیه پاور آنالایزر لوترون DW-6095 چیست؟
دستگاه با 8 عدد باتری AA یکونیم ولتی یا آداپتور DC 9V تغذیه میشود. :contentReference[oaicite:15]{index=15}
نکات ایمنی هنگام استفاده از DW-6095
پیش از اتصال دستگاه، محدوده اندازهگیری، نوع سیستم و رنج مناسب کلمپ جریان را بررسی کنید. هنگام اندازهگیری شبکههای برق صنعتی از تجهیزات حفاظت فردی مناسب استفاده نمایید و از قرار دادن کلمپ روی هادیهایی که خارج از محدوده مجاز پراب هستند خودداری کنید. اتصال سیمهای ولتاژ و کلمپهای جریان باید مطابق دستورالعمل سازنده انجام شود. همچنین هنگام کار با شبکههای دارای ولتاژ خطرناک، رعایت رده ایمنی دستگاه و محدودیتهای مربوط به CAT III 600V ضروری است. :contentReference[oaicite:16]{index=16}
