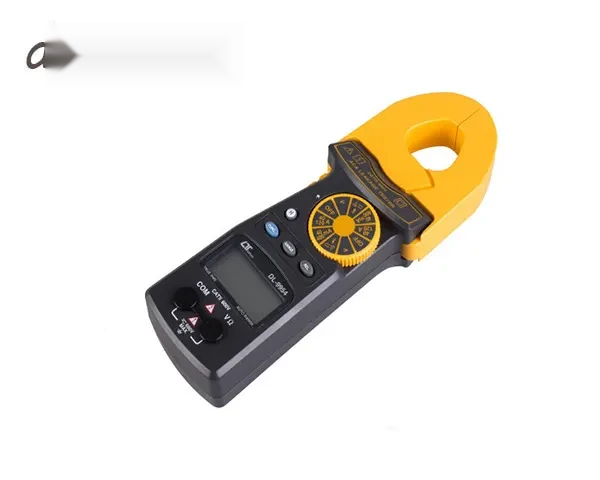

معرفی میلی آمپرمتر نشتی جریان لوترون LUTRON DL-9954
میلی کلمپ آمپرمتر نشتی جریان لوترون LUTRON DL-9954 یک کلمپ آمپرمتر دیجیتال چندمنظوره و دقیق است که برای اندازهگیری جریان نشتی AC در محدوده میلیآمپر، جریان متناوب، ولتاژ AC و DC و مقاومت طراحی شده است. این دستگاه با بهرهگیری از فناوری True RMS میتواند اندازهگیری جریان و ولتاژ AC را با دقت مناسب انجام دهد و برای عیبیابی و بررسی تجهیزات الکتریکی، تابلوهای برق، مدارهای صنعتی و تشخیص جریانهای نشتی گزینهای کاربردی محسوب میشود.
یکی از مهمترین مزیتهای LUTRON DL-9954 امکان اندازهگیری جریانهای بسیار پایین AC است. این دستگاه دو رنج اختصاصی برای جریان نشتی، یعنی 40 میلیآمپر و 400 میلیآمپر دارد و در کنار آن میتواند جریان AC را در رنجهای 40 آمپر و 120 آمپر نیز اندازهگیری کند. رزولوشن رنج 40 میلیآمپر برابر با 0.01 میلیآمپر است که آن را برای بررسی جریانهای نشتی کوچک مناسب میکند.
کلمپ نشتی جریان LUTRON DL-9954 چه کاربردی دارد؟
در بسیاری از تجهیزات برقی و صنعتی، وجود جریان نشتی میتواند نشانهای از مشکل در عایقبندی، کابلها، تجهیزات یا مدارهای الکتریکی باشد. اندازهگیری جریان نشتی با روش کلمپی این امکان را فراهم میکند که بدون قطع مدار، جریان عبوری از هادی بررسی شود. طبق دستورالعمل دستگاه، برای اندازهگیری جریان باید فک کلمپ تنها دور هادی موردنظر قرار گیرد تا مقدار جریان بهدرستی اندازهگیری شود.
قابلیت True RMS در DL-9954 برای اندازهگیری ACV و ACA در نظر گرفته شده است. همچنین دستگاه از انتخاب رنج خودکار، Data Hold و اندازهگیری نسبی پشتیبانی میکند و نمایشگر 4000 شمارشی اطلاعات اندازهگیری را نمایش میدهد.
مزایای میلی کلمپ آمپرمتر لوترون DL-9954
- اندازهگیری دقیق جریان نشتی AC در محدوده میلیآمپر
- رنج جریان نشتی AC برابر 40mA و 400mA
- اندازهگیری جریان AC تا 120 آمپر
- فناوری True RMS برای اندازهگیری ACV و ACA
- اندازهگیری ولتاژ AC تا 600 ولت
- اندازهگیری ولتاژ DC تا 400 میلیولت در رنج اختصاصی DCV
- اندازهگیری مقاومت از 400 اهم تا 40 مگااهم
- مجهز به تست دیود و تست پیوستگی با بیزر
- قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده
- قابلیت اندازهگیری نسبی (Relative Measurement)
- انتخاب رنج بهصورت خودکار
- نمایشگر LCD چهاررقمی با حداکثر نمایش 4000 شمارش
- بدنه مقاوم ABS و طراحی جمعوجور
- حفاظت اضافهبار برای محدودههای اندازهگیری
اندازهگیری جریان نشتی با LUTRON DL-9954
برای اندازهگیری جریان نشتی AC، رنج 40mA یا 400mA انتخاب میشود و فک کلمپ باید بهدرستی در اطراف هادی موردنظر قرار گیرد. دستگاه دارای انتخاب رنج خودکار است و مقدار جریان را روی نمایشگر LCD نشان میدهد. در رنج 40mA، رزولوشن اندازهگیری 0.01mA و در رنج 400mA، رزولوشن 0.1mA است.
برای اندازهگیری جریانهای بالاتر نیز میتوان از رنجهای 40A و 120A استفاده کرد. حداکثر جریان قابل اندازهگیری در این بخش 120 آمپر است و برای حفاظت در برابر اضافهبار باید همواره محدوده اندازهگیری و شرایط کاری دستگاه مطابق مشخصات فنی رعایت شود.
مشخصات فنی میلی آمپرمتر نشتی جریان LUTRON DL-9954
نوع دستگاه
کلمپ آمپرمتر و تستر جریان نشتی
فناوری اندازهگیری
True RMS
جریان نشتی AC
40mA و 400mA
رزولوشن جریان 40mA
0.01mA
رزولوشن جریان 400mA
0.1mA
ولتاژ AC
4V، 40V، 400V و 600V
نمایشگر
LCD، حداکثر 4000 شمارش
زمان نمونهبرداری
حدود 0.35 ثانیه
قطر بازشدن فک
حدود 22.3 میلیمتر
ابعاد
191 × 64.5 × 36.1 میلیمتر
وزن
حدود 251 گرم با باتری
منبع تغذیه
2 عدد باتری 1.5V سایز AA
دمای کاری
0 تا 50 درجه سانتیگراد
رطوبت کاری
کمتر از 80 درصد RH
استاندارد ایمنی
IEC 1010 / CAT III 600V
اقلام همراه
دفترچه راهنما و پراب تست؛ کیف حمل بهصورت متعلقات اختیاری اعلام شده است
بر اساس دیتاشیت، دستگاه در بخش اندازهگیری ولتاژ AC دارای رنجهای 4، 40، 400 و 600 ولت است و دقت ACV برابر ±(1.2%+5d) اعلام شده است. برای جریان AC نیز دقت رنجهای اصلی ±(1.5%+3d) اعلام شده است. محدوده فرکانسی اندازهگیری ACA و ACV برابر 40Hz تا 1kHz ذکر شده است.
کاربردهای کلمپ آمپرمتر نشتی لوترون DL-9954
- اندازهگیری جریان نشتی تجهیزات الکتریکی
- عیبیابی مدارها و تجهیزات صنعتی
- بررسی جریان AC در کابلها و هادیها
- کنترل و نگهداری تابلوهای برق
- بررسی وضعیت عایقبندی و نشتی جریان در مدارها
- اندازهگیری ولتاژ، مقاومت و تست دیود در عملیات تعمیر و نگهداری
سؤالات متداول درباره LUTRON DL-9954
آیا LUTRON DL-9954 برای اندازهگیری جریان نشتی مناسب است؟
بله. یکی از کاربردهای اصلی این مدل اندازهگیری جریان نشتی AC در رنجهای 40mA و 400mA است و رزولوشن رنج 40mA به 0.01mA میرسد.
حداکثر جریان قابل اندازهگیری با DL-9954 چقدر است؟
حداکثر رنج اندازهگیری جریان AC این دستگاه 120 آمپر است. رنجهای جریان شامل 40A و 120A و رنجهای مخصوص جریان نشتی شامل 40mA و 400mA هستند.
آیا DL-9954 قابلیت True RMS دارد؟
بله. طبق مشخصات فنی، قابلیت True RMS برای اندازهگیری ACV و ACA در این مدل ارائه شده است.
آیا این دستگاه ولتاژ DC را اندازهگیری میکند؟
بله. DL-9954 دارای رنج 400mV برای اندازهگیری DCV است.
حداکثر مقاومت قابل اندازهگیری با این کلمپ متر چقدر است؟
رنج اندازهگیری مقاومت از 400 اهم شروع شده و تا 40 مگااهم ادامه دارد.
آیا دستگاه تست دیود و تست پیوستگی دارد؟
بله. تست دیود و تست پیوستگی صوتی با بیزر در مشخصات DL-9954 درج شده است.
فک کلمپ DL-9954 برای چه قطر هادی مناسب است؟
حداکثر اندازه بازشدن فک حدود 22.3 میلیمتر است؛ بنابراین قطر واقعی هادی یا مجموعه هادی باید قبل از اندازهگیری با این مقدار مقایسه شود.
منبع تغذیه کلمپ آمپرمتر LUTRON DL-9954 چیست؟
این دستگاه با دو عدد باتری 1.5 ولتی سایز AA تغذیه میشود.
خرید میلی آمپرمتر نشتی جریان LUTRON DL-9954
اگر به دنبال یک کلمپ آمپرمتر جریان نشتی با قابلیت اندازهگیری جریانهای AC در محدوده میلیآمپر، فناوری True RMS، تست ولتاژ، مقاومت، دیود و پیوستگی هستید، LUTRON DL-9954 میتواند گزینهای کاربردی برای تجهیزات تعمیر و نگهداری و عیبیابی برق باشد. پیش از خرید، بهتر است محدوده جریان موردنیاز، قطر هادی و سطح ایمنی موردنیاز پروژه با مشخصات فنی دستگاه تطبیق داده شود.
برای اطلاع از قیمت میلی آمپرمتر لوترون DL-9954، شرایط فروش، موجودی و سایر اطلاعات فنی، به سایت کالیبکس مراجعه کرده و با کارشناسان فروش و فنی مجموعه در ارتباط باشید.
