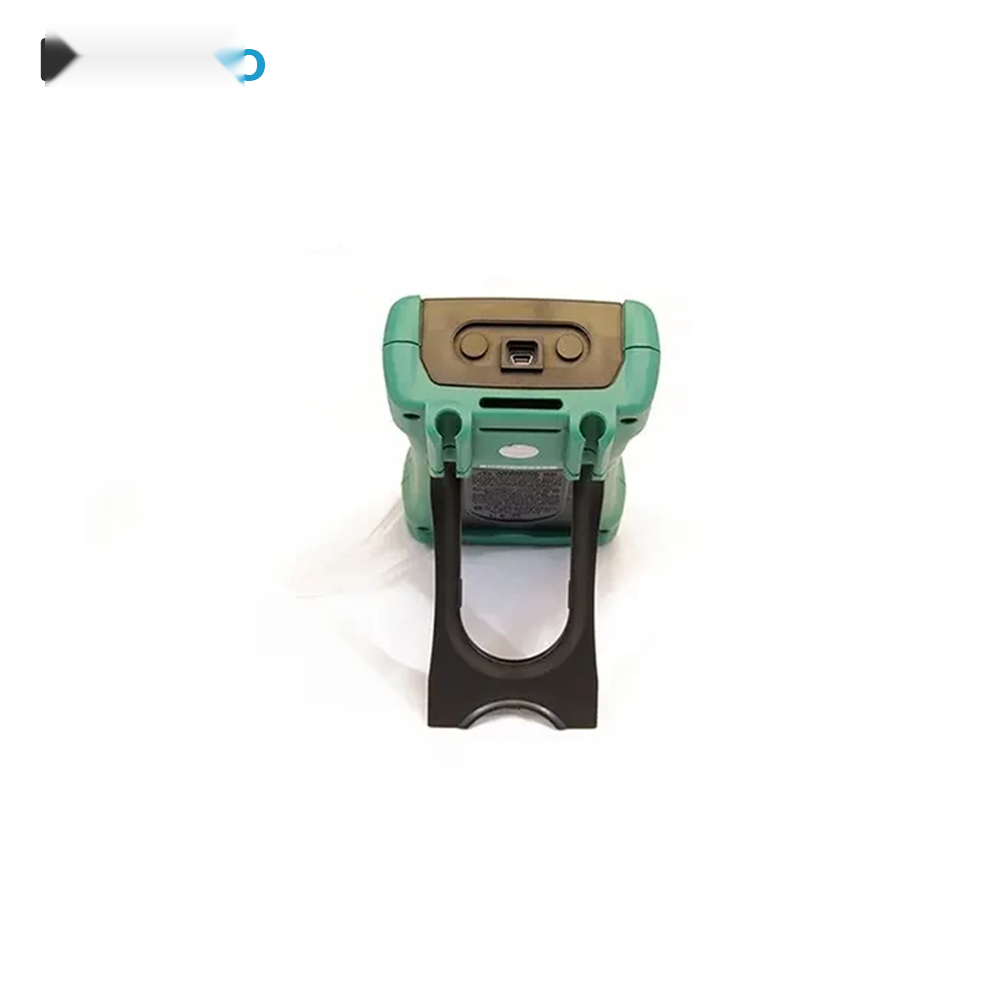

معرفی کلمپ آمپرمتر دیجیتال مستک مدل MASTECH MS2030N
کلمپ آمپرمتر دیجیتال مستک مدل MASTECH MS2030N یکی از ابزارهای کاربردی برای اندازهگیری جریان و پارامترهای الکتریکی است که با طراحی کلمپی، امکان اندازهگیری جریان AC را بدون نیاز به قطع سیم یا باز کردن مدار فراهم میکند. در این روش، کافی است هادی حامل جریان داخل فک آمپرمتر قرار گیرد تا دستگاه مقدار جریان عبوری را اندازهگیری کرده و نتیجه را روی نمایشگر دیجیتال نشان دهد.
طراحی کلمپی باعث شده است آمپرمتر انبری MASTECH MS2030N برای تکنسینهای برق، تعمیرکاران، تابلو برقکاران و افرادی که بهصورت روزمره با عیبیابی مدارهای الکتریکی سروکار دارند، گزینهای کاربردی باشد. مهمترین مزیت این نوع دستگاهها، کاهش نیاز به قرار دادن آمپرمتر بهصورت سری در مدار و در نتیجه سادهتر شدن فرآیند اندازهگیری جریان است.
کلمپ آمپرمتر MASTECH MS2030N چیست و چه کاربردی دارد؟
کلمپ متر MS2030N یک مولتیمتر کلمپی است که برای اندازهگیری جریان از طریق فک دستگاه طراحی شده است. برخلاف آمپرمترهای معمولی که برای اندازهگیری جریان به اتصال سری با مدار نیاز دارند، در کلمپ آمپرمتر کافی است سیم موردنظر داخل دهانه فک قرار گیرد. این ویژگی باعث میشود اندازهگیری جریان در بسیاری از مدارهای برق سریعتر و آسانتر انجام شود.
علاوه بر اندازهگیری جریان AC، این دستگاه برای اندازهگیری ولتاژ AC و DC، مقاومت، فرکانس و دما نیز کاربرد دارد و امکاناتی مانند تست دیود، تست پیوستگی، Data Hold و نمایش وضعیت باتری را در اختیار کاربر قرار میدهد. به همین دلیل میتوان MS2030N را علاوه بر یک کلمپ آمپرمتر، یک ابزار چندمنظوره برای اندازهگیریهای عمومی برق دانست.
اندازهگیری جریان AC با کلمپ آمپرمتر MS2030N
اساس عملکرد کلمپ آمپرمتر در اندازهگیری جریان AC بر تشخیص میدان مغناطیسی ایجادشده در اطراف هادی حامل جریان است. هنگامی که جریان متناوب از سیم عبور میکند، میدان مغناطیسی متناسب با جریان در اطراف آن ایجاد میشود. فک کلمپ این میدان را دریافت کرده و مدار داخلی دستگاه مقدار جریان را محاسبه و روی نمایشگر نمایش میدهد.
برای دستیابی به نتیجه بهتر، توصیه میشود هنگام اندازهگیری جریان AC، تنها یک هادی حامل جریان داخل فک قرار گیرد و هادی تا حد امکان در مرکز دهانه کلمپ قرار داشته باشد. قرار دادن همزمان سیم رفت و برگشت داخل فک میتواند باعث کاهش یا خنثی شدن میدان مغناطیسی و ایجاد خطا در مقدار اندازهگیری شود.
مزایای استفاده از آمپرمتر انبری مستک MS2030N
- اندازهگیری جریان بدون قطع سیم: امکان بررسی جریان از طریق فک کلمپی بدون باز کردن مدار.
- استفاده آسان: طراحی انبری دستگاه فرآیند اندازهگیری جریان را ساده میکند.
- اندازهگیری چند پارامتر: قابلیت اندازهگیری جریان، ولتاژ، مقاومت، فرکانس و دما.
- رنجیابی خودکار: انتخاب خودکار محدوده مناسب اندازهگیری در حالت Auto Range.
- رنج دستی: امکان انتخاب محدوده اندازهگیری بهصورت دستی در شرایط موردنیاز.
- Data Hold: ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر.
- تست پیوستگی: مجهز به بیزر برای بررسی پیوستگی مدار.
- تست دیود: امکان بررسی افت ولتاژ مستقیم دیود.
- نمایش کاهش باتری: اطلاعرسانی به کاربر هنگام ضعیف شدن باتری.
- طراحی جمعوجور و خوشدست: مناسب استفاده در عملیات تعمیر و عیبیابی.
قابلیت اندازهگیری ولتاژ AC و DC
یکی از قابلیتهای مهم مولتیمتر کلمپی MASTECH MS2030N اندازهگیری ولتاژ AC و DC است. این قابلیت باعث میشود کاربر برای بسیاری از تستهای عمومی برق نیازی به استفاده همزمان از یک ولتمتر جداگانه نداشته باشد. بر اساس مشخصات ارائهشده برای این خانواده، محدوده اندازهگیری ولتاژ تا 600V در نظر گرفته شده است.
در اندازهگیری ولتاژ باید پرابها به ترمینالهای صحیح متصل شوند و مقدار ولتاژ مدار از محدوده مجاز دستگاه بیشتر نباشد. همچنین پیش از انجام هرگونه اندازهگیری، بررسی سلامت عایق پرابها و وضعیت بدنه دستگاه اهمیت زیادی دارد.
اندازهگیری مقاومت، فرکانس و دما با MS2030N
MS2030N تنها برای اندازهگیری جریان طراحی نشده و در حالت مولتیمتر میتوان از آن برای تست مقاومت الکتریکی، فرکانس و دما نیز استفاده کرد. اندازهگیری مقاومت برای بررسی سیمها، مقاومتها و مسیرهای مدار کاربرد دارد و قابلیت اندازهگیری فرکانس نیز برای بررسی برخی سیگنالها و منابع AC مفید است.
در صورت استفاده از پراب دما یا متعلقات سازگار با دستگاه، قابلیت اندازهگیری دما نیز میتواند برای برخی کاربردهای تعمیراتی و فنی مورد استفاده قرار گیرد. محدودههای دقیق هر تابع باید بر اساس نسخه دستگاه و دفترچه راهنمای همان مدل بررسی شود.
نمایشگر دیجیتال و امکانات کاربردی
نمایشگر دیجیتال، قابلیت Data Hold و نشانگر کاهش باتری از امکاناتی هستند که استفاده از کلمپ آمپرمتر را برای کاربر سادهتر میکنند. Data Hold به کاربر اجازه میدهد مقدار نمایشدادهشده را ثابت نگه دارد و در شرایطی که دسترسی مستقیم به صفحه نمایش دشوار است، مقدار ثبتشده را راحتتر مشاهده کند.
رنجیابی خودکار نیز برای کاربران عمومی و تکنسینهایی که به سرعت در اندازهگیری اهمیت میدهند، یک قابلیت کاربردی است. در صورت نیاز به کنترل بیشتر، میتوان از حالت رنج دستی استفاده کرد.
کاربردهای کلمپ متر دیجیتال MASTECH MS2030N
- اندازهگیری جریان AC در مدارهای الکتریکی
- بررسی جریان مصرفی تجهیزات و مصرفکنندههای الکتریکی
- عیبیابی مدارها و تابلوهای برق
- تست و بررسی سیمها و اتصالات
- بررسی مقاومت و پیوستگی مدار
- تست دیود و برخی قطعات الکترونیکی
- اندازهگیری ولتاژ AC و DC
- اندازهگیری فرکانس و دما در کاربردهای سازگار
- استفاده در تعمیرات و نگهداری تجهیزات الکتریکی
مشخصات فنی کلمپ آمپرمتر MASTECH MS2030N
نوع دستگاه
کلمپ آمپرمتر دیجیتال / مولتیمتر کلمپی
نوع جریان قابل اندازهگیری با کلمپ
AC
حداکثر جریان AC
طبق اطلاعات ارائهشده برای این نسخه: تا 600A؛ مشخصات نسخه MS2030 استاندارد در منابع مستک تا 400A اعلام شده است.
مقاومت
تا 40MΩ در مشخصات ارائهشده
فرکانس
تا 100kHz در مشخصات ارائهشده
دمای اندازهگیری
حدود 20 تا 1000°C در مشخصات ارائهشده
دهانه فک
حدود 26 تا 28mm؛ بسته به نسخه دستگاه
تست پیوستگی
دارد؛ همراه با بیزر
منبع تغذیه
3 عدد باتری 1.5V AAA
رده ایمنی
CAT III 600V برای نسخه MS2030 مستندشده
جدول مشخصات فنی MASTECH MS2030N
| مدل |
MASTECH MS2030N |
|---|
| نوع |
کلمپ آمپرمتر دیجیتال |
|---|
| جریان AC |
نسخه ارائهشده: تا 600A؛ MS2030 استاندارد: تا 400A |
|---|
| ولتاژ AC |
تا 600V |
|---|
| ولتاژ DC |
تا 600V |
|---|
| مقاومت |
تا 40MΩ در مشخصات ارائهشده |
|---|
| فرکانس |
تا 100kHz در مشخصات ارائهشده |
|---|
| دمای اندازهگیری |
حدود 20 تا 1000°C در مشخصات ارائهشده |
|---|
| دهانه فک |
حدود 26 تا 28mm بسته به نسخه |
|---|
| تست دیود |
دارد |
|---|
| تست پیوستگی |
دارد |
|---|
| بیزر |
دارد |
|---|
| رنجیابی |
خودکار و دستی |
|---|
| Data Hold |
دارد |
|---|
| نمایش کاهش باتری |
دارد |
|---|
| منبع تغذیه |
3 × 1.5V AAA |
|---|
تفاوت آمپرمتر کلمپی با آمپرمتر معمولی
تفاوت اصلی کلمپ آمپرمتر با آمپرمتر معمولی در روش اندازهگیری جریان است. در آمپرمترهای معمولی، برای اندازهگیری جریان معمولاً باید دستگاه بهصورت سری در مدار قرار گیرد؛ اما در کلمپ متر MS2030N جریان AC از طریق فک دستگاه و بدون قطع هادی اندازهگیری میشود. همین ویژگی باعث شده کلمپ مترها در عیبیابی، تعمیرات و بررسی جریان مصرفی تجهیزات بسیار کاربردی باشند.
نکات مهم هنگام استفاده از MS2030N
- پیش از اندازهگیری، سلامت بدنه و عایق پرابها را بررسی کنید.
- هنگام اندازهگیری جریان با فک، فقط یک هادی را داخل کلمپ قرار دهید.
- برای کاهش خطای اندازهگیری، هادی را تا حد امکان در مرکز فک قرار دهید.
- هرگز از دستگاه خارج از محدوده مجاز درجشده در مشخصات همان نسخه استفاده نکنید.
- برای تست مقاومت، پیوستگی و دیود، مدار باید مطابق دستورالعمل دستگاه از منبع تغذیه جدا باشد.
- در محیطهای دارای ولتاژ خطرناک، رعایت رده ایمنی و دستورالعمل سازنده ضروری است.
سوالات متداول درباره کلمپ آمپرمتر MASTECH MS2030N
کلمپ آمپرمتر MASTECH MS2030N چه کاربردی دارد؟
این دستگاه برای اندازهگیری جریان AC و انجام تستهای مختلف الکتریکی مانند اندازهگیری ولتاژ، مقاومت، فرکانس و دما و همچنین تست دیود و پیوستگی کاربرد دارد.
آیا برای اندازهگیری جریان با MS2030N باید سیم را قطع کرد؟
خیر. در اندازهگیری جریان AC با فک کلمپی، کافی است هادی موردنظر داخل فک قرار گیرد و نیازی به قطع سیم یا اتصال سری آمپرمتر به مدار نیست.
حداکثر جریان قابل اندازهگیری MS2030N چقدر است؟
در اطلاعات ارائهشده برای محصول حاضر، حداکثر جریان 600 آمپر AC ذکر شده است؛ با این حال، مستندات فنی منتشرشده برای مدل پایه MS2030 حداکثر جریان AC را 400 آمپر اعلام میکنند. بنابراین هنگام خرید باید کد دقیق نسخه روی بدنه و مشخصات فروشنده بررسی شود.
آیا MS2030N ولتاژ AC و DC را اندازهگیری میکند؟
بله. بر اساس مشخصات ارائهشده، قابلیت اندازهگیری ولتاژ AC و DC تا 600V برای این دستگاه در نظر گرفته شده است.
دهانه فک کلمپ MS2030N چقدر است؟
در اطلاعات مختلف مربوط به خانواده MS2030، مقدار دهانه فک حدود 26 تا 28 میلیمتر اعلام شده است. به همین دلیل بهتر است مقدار دقیق دهانه برای نسخه MS2030N هنگام خرید از روی مشخصات همان دستگاه کنترل شود.
آیا MASTECH MS2030N دارای تست دیود است؟
بله. قابلیت تست دیود برای این دستگاه و مدل MS2030 در مشخصات ارائهشده وجود دارد.
آیا MS2030N تست پیوستگی مدار دارد؟
بله. این دستگاه به قابلیت تست پیوستگی همراه با بیزر مجهز است و در صورت قرار گرفتن مقاومت مدار در محدوده فعالشدن بیزر، هشدار صوتی ایجاد میشود.
آیا کلمپ متر MS2030N رنجیابی خودکار دارد؟
بله. رنجیابی خودکار و انتخاب رنج دستی از قابلیتهای ذکرشده برای این خانواده از کلمپ مترهای مستک است.
منبع تغذیه MASTECH MS2030N چیست؟
منبع تغذیه مدل MS2030 طبق مستندات منتشرشده، سه عدد باتری 1.5 ولت AAA است.
آیا MS2030N برای کارهای صنعتی مناسب است؟
این کلمپ متر برای بسیاری از اندازهگیریهای عمومی برق، تعمیرات و عیبیابی مناسب است. با این حال، برای استفاده در مدارهای صنعتی باید رده ایمنی، محدوده اندازهگیری و شرایط کاری نسخه دقیق دستگاه بررسی شود.
آیا کلمپ آمپرمتر MS2030N جایگزین مولتیمتر میشود؟
MS2030N علاوه بر قابلیت کلمپ جریان، تعدادی از توابع متداول مولتیمتر مانند اندازهگیری ولتاژ، مقاومت و تست دیود و پیوستگی را ارائه میکند؛ بنابراین برای بسیاری از کارهای روزمره میتواند یک ابزار چندمنظوره باشد. با این حال، انتخاب دستگاه جایگزین باید بر اساس پارامترهای موردنیاز، دقت و رنج اندازهگیری انجام شود.
جمعبندی و راهنمای خرید MASTECH MS2030N
کلمپ آمپرمتر دیجیتال مستک MASTECH MS2030N برای کاربرانی طراحی شده است که علاوه بر اندازهگیری جریان AC، به مجموعهای از قابلیتهای یک مولتیمتر دیجیتال نیز نیاز دارند. اندازهگیری جریان بدون قطع سیم، رنجیابی خودکار، Data Hold، تست دیود، تست پیوستگی، اندازهگیری ولتاژ AC/DC و مقاومت، از مهمترین قابلیتهایی هستند که این گروه از کلمپ مترها را برای تعمیرات و عیبیابی برق کاربردی میکنند.
با توجه به تفاوت مشخصات درجشده برای نسخههای مختلف خانواده MS2030، توصیه میشود پیش از خرید، کد دقیق مدل، حداکثر جریان، دهانه فک و مشخصات ایمنی دستگاه بررسی شود. برای اطلاع از قیمت کلمپ آمپرمتر مستک MS2030N، موجودی و دریافت مشاوره برای انتخاب کلمپ متر مناسب، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
