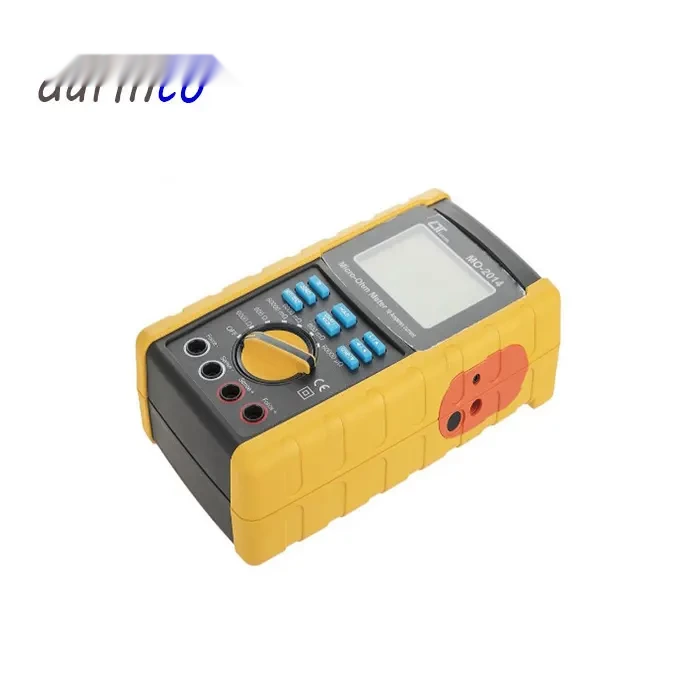

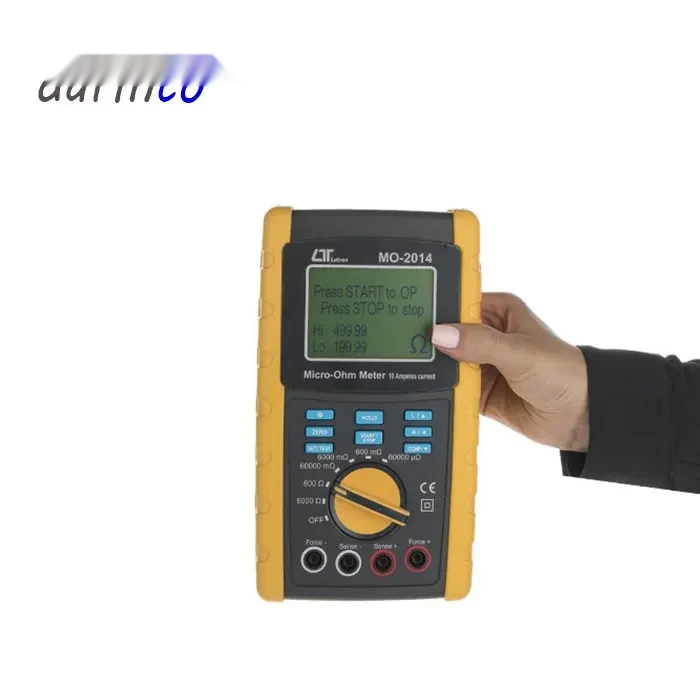

میکرو اهممتر پرتابل لوترون LUTRON مدل MO-2014 | تستر مقاومت پایین 10 آمپر
میکرو اهممتر لوترون LUTRON MO-2014 یک مقاومتسنج دیجیتال دقیق برای اندازهگیری مقاومتهای بسیار پایین است که با روش چهار سیمه و گیرههای Kelvin طراحی شده است. این دستگاه میتواند مقاومت را در محدودهای گسترده از 1 میکرواهم تا 6 کیلواهم اندازهگیری کند و در پایینترین رنج، جریان تست آن به 10 آمپر DC میرسد. MO-2014 برای تست هادیهای حفاظتی، هادیهای برقگیر، نقاط جوش، کابلها، اتصالات و قطعات الکتریکی طراحی شده است. :contentReference[oaicite:0]{index=0}
یکی از ویژگیهای مهم این مدل، قابلیت اتصال به کامپیوتر و انتقال دادهها است که با استفاده از تجهیزات جانبی اختیاری شامل کابل USB یا RS-232 و نرمافزار اختصاصی انجام میشود. علاوه بر ارتباط کامپیوتری، MO-2014 دارای حالتهای اندازهگیری مقاومتی و القایی، عملکرد Good/Fail برای کنترل کیفیت، هشدار صوتی و قابلیت محاسبه طول کابل و سیم بر اساس مقاومت اندازهگیریشده است. :contentReference[oaicite:1]{index=1}
میکرو اهممتر LUTRON MO-2014 چیست؟
LUTRON MO-2014 یک میکرو اهممتر رومیزی و قابل حمل برای اندازهگیری مقاومتهای پایین و بسیار پایین است. این دستگاه برای کاربردهایی ساخته شده که در آنها مقاومت مسیر یا اتصال باید با دقت بالا بررسی شود. استفاده از روش چهار سیمه باعث میشود اثر مقاومت سیمهای تست یا همان Lead Stray Resistance بر نتیجه اندازهگیری کاهش پیدا کند. :contentReference[oaicite:2]{index=2}
در این روش دو ترمینال برای عبور جریان و دو ترمینال برای اندازهگیری ولتاژ استفاده میشوند. دستگاه از روی ولتاژ اندازهگیریشده و جریان ثابت تست، مقدار مقاومت را محاسبه میکند؛ بنابراین برای مقاومتهای بسیار کم، این روش نسبت به اندازهگیری دو سیمه مناسبتر است. :contentReference[oaicite:3]{index=3}
ویژگیهای اصلی میکرو اهممتر لوترون MO-2014
- اندازهگیری چهار سیمه برای مقاومتهای بسیار پایین
- شش رنج اندازهگیری مقاومت
- محدوده کلی اندازهگیری از 1µΩ تا 6kΩ
- حداکثر جریان تست 10A در رنج 60000µΩ
- مناسب تست هادیهای حفاظتی و برقگیر
- مناسب بررسی نقاط جوش و اتصالات الکتریکی
- دارای حالت اندازهگیری مقاومتی و القایی
- قابلیت Good/Fail برای کنترل کیفیت
- هشدار صوتی برای وضعیت Good در کنترل کیفیت
- قابلیت محاسبه طول کابل و سیم
- نمایشگر بزرگ با نور پسزمینه
- مدار LSI برای افزایش دقت و پایداری اندازهگیری
- حفاظت داخلی در برابر ورودی بیش از حد
- بدنه رومیزی مقاوم با پایه نگهدارنده
- قابلیت اتصال به کامپیوتر با USB یا RS-232 بهصورت آپشنال
- پشتیبانی از نرمافزار جمعآوری داده بهصورت اختیاری
- قابلیت استفاده از دیتالاگر SD بهصورت اختیاری
مشخصات فنی میکرو اهممتر LUTRON مدل MO-2014
| مشخصه | مشخصات فنی |
|---|
| برند |
LUTRON |
| مدل |
MO-2014 |
| نوع دستگاه |
میکرو اهممتر دیجیتال |
| روش اندازهگیری |
چهار سیمه با گیره Kelvin |
| تعداد رنج |
6 رنج |
| رنج 1 |
60000µΩ |
| رزولوشن رنج 1 |
1µΩ |
| جریان تست رنج 1 |
10A DC |
| رنج 2 |
600mΩ |
| رزولوشن رنج 2 |
10µΩ |
| جریان تست رنج 2 |
1A DC |
| رنج 3 |
6000mΩ |
| رزولوشن رنج 3 |
100µΩ |
| جریان تست رنج 3 |
100mA DC |
| رنج 4 |
60000mΩ |
| رزولوشن رنج 4 |
1000µΩ |
| جریان تست رنج 4 |
10mA DC |
| رنج 5 |
600Ω |
| رزولوشن رنج 5 |
10mΩ |
| جریان تست رنج 5 |
1mA DC |
| رنج 6 |
6000Ω |
| رزولوشن رنج 6 |
100mΩ |
| جریان تست رنج 6 |
100µA DC |
| دقت پایینترین رنج |
±(0.25% + 25 رقم) |
| دقت رنج بالاتر |
±(0.75% + 3 رقم) |
| ولتاژ مدار باز |
حدود 4.33V DC در رنجهای اندازهگیری |
| نمایشگر |
LCM بزرگ با نور پسزمینه |
| حالتهای کاری |
Resistive و Inductive |
| Good/Fail |
دارد |
| هشدار صوتی |
دارد |
| محاسبه طول کابل |
دارد |
| حفاظت ورودی |
دارد |
| رابط کامپیوتر |
USB و RS-232 بهصورت اختیاری |
| نرمافزار جمعآوری داده |
اختیاری |
| دیتالاگر SD |
اختیاری |
| منبع تغذیه |
8 عدد باتری AA با ولتاژ 1.5V یا آداپتور AC/DC 9V |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80% RH |
| فیوز حفاظتی |
10A / 250V |
| ابعاد |
225 × 125 × 64 میلیمتر |
| وزن |
حدود 790 گرم |
رزولوشن 1 میکرواهم در LUTRON MO-2014
مهمترین ویژگی MO-2014 امکان اندازهگیری مقاومتهای بسیار پایین با رزولوشن 1µΩ است. این رزولوشن در رنج 60000µΩ در دسترس قرار دارد و دستگاه برای رسیدن به این سطح از تفکیکپذیری از جریان تست 10 آمپر استفاده میکند. :contentReference[oaicite:4]{index=4}
در رنجهای بالاتر، جریان تست کاهش پیدا میکند تا دستگاه بتواند مقاومتهای بزرگتر را نیز اندازهگیری کند. به این ترتیب شش رنج مختلف از میکرواهم تا کیلواهم در اختیار کاربر قرار میگیرد.
جریان تست 10 آمپر
در پایینترین رنج، MO-2014 جریان تست 10A DC را به مقاومت مورد آزمایش اعمال میکند. جریان تست در رنجهای دیگر بهترتیب 1A، 100mA، 10mA، 1mA و 100µA است. این انتخاب جریان باعث میشود دستگاه بتواند برای مقاومتهای بسیار پایین از جریان بالاتر و برای مقاومتهای بزرگتر از جریان پایینتر استفاده کند. :contentReference[oaicite:5]{index=5}
حالت Resistive و Inductive
MO-2014 دارای دو حالت کاری Resistive و Inductive است. حالت Resistive برای اندازهگیری مقاومتهای معمولی و حالت Inductive برای کاربردهای مرتبط با بارهای القایی قابل استفاده است. حالت پیشفرض دستگاه Resistive است. :contentReference[oaicite:6]{index=6}
وجود حالت القایی باعث میشود دستگاه برای برخی کاربردهای مرتبط با سیمپیچها و تجهیزات دارای مؤلفه القایی نیز کاربرد داشته باشد.
قابلیت Good/Fail برای کنترل کیفیت
یکی از قابلیتهای مهم برای استفاده صنعتی، عملکرد Good/Fail است. کاربر میتواند حدود مورد قبول را برای قطعه تعیین کند و دستگاه در زمان اندازهگیری وضعیت نتیجه را مشخص کند. وجود بیزر نیز میتواند برای اعلام وضعیت Good در فرآیند کنترل کیفیت مورد استفاده قرار گیرد. :contentReference[oaicite:7]{index=7}
این قابلیت برای خطوط تولید و آزمونهای تکراری مفید است؛ زیرا به کاربر اجازه میدهد تشخیص اولیه قطعات قابل قبول و غیرقابل قبول را سریعتر انجام دهد.
محاسبه طول کابل و سیم
MO-2014 دارای عملکرد ویژه CALCULATE برای محاسبه طول کابل یا سیم است. در این روش، مقاومت کابل اندازهگیری شده و بر اساس مقدار مقاومت واحد طول، طول تقریبی هادی محاسبه میشود. :contentReference[oaicite:8]{index=8}
دقت این محاسبه به مشخصات هادی، مقاومت واحد طول و شرایط دمایی کابل وابسته است؛ بنابراین برای استفاده حرفهای، مشخصات واقعی سیم یا کابل باید در محاسبات لحاظ شود.
اتصال به کامپیوتر و انتقال اطلاعات
یکی از مهمترین مزایای LUTRON MO-2014 امکان اتصال به کامپیوتر است. کابل USB و کابل RS-232 برای این مدل بهصورت تجهیزات اختیاری معرفی شدهاند و نرمافزارهای جمعآوری داده نیز قابل تهیه هستند. :contentReference[oaicite:9]{index=9}
این قابلیت برای کاربرانی که نیاز به آرشیو نتایج، تحلیل دادهها یا تهیه گزارش از اندازهگیریها دارند، کاربردی است. در صورت نیاز به ثبت داده مستقل از کامپیوتر نیز دیتالاگر SD مدل DL-9602SD بهعنوان تجهیز اختیاری ارائه شده است. :contentReference[oaicite:10]{index=10}
روش چهار سیمه Kelvin
روش چهار سیمه MO-2014 بهمنظور جلوگیری از تأثیر مقاومت سیمهای تست بر اندازهگیری طراحی شده است. جریان ثابت از طریق ترمینالهای Force عبور میکند و افت ولتاژ بین ترمینالهای Sense اندازهگیری میشود. سپس مقاومت از رابطه R=V/I محاسبه میشود. :contentReference[oaicite:11]{index=11}
در این روش، مقاومت اندازهگیریشده بین ترمینالهای Sense کمتر تحت تأثیر مقاومتهای پراکنده کابل تست قرار میگیرد؛ به همین دلیل روش چهار سیمه برای اندازهگیری مقاومتهای پایین بسیار مناسب است. :contentReference[oaicite:12]{index=12}
کاربردهای میکرو اهممتر LUTRON MO-2014
- تست مقاومت هادیهای حفاظتی
- اندازهگیری مقاومت هادیهای برقگیر
- بررسی مقاومت نقاط جوش
- تست مقاومت کابلها و سیمها
- اندازهگیری مقاومت اتصالات الکتریکی
- تست مقاومت کنتاکتها و کلیدها
- اندازهگیری مقاومت شنتها
- بررسی سیمپیچها و تجهیزات القایی
- کنترل کیفیت قطعات الکتریکی
- تست خطوط تولید با قابلیت Good/Fail
- آزمایشگاههای برق و الکترونیک
- تعمیر و نگهداری تجهیزات الکتریکی
مزایای میکرو اهممتر LUTRON MO-2014
- رزولوشن تا 1µΩ
- جریان تست تا 10A DC
- شش رنج اندازهگیری
- روش چهار سیمه Kelvin
- حالت مقاومتی و القایی
- Good/Fail برای کنترل کیفیت
- هشدار صوتی وضعیت Good
- محاسبه طول کابل و سیم
- نمایشگر بزرگ با نور پسزمینه
- حفاظت داخلی ورودی
- قابلیت ارتباط با کامپیوتر
- نرمافزار جمعآوری داده بهصورت اختیاری
- دیتالاگر SD بهصورت اختیاری
- وزن حدود 790 گرم
نحوه استفاده از LUTRON MO-2014
- ولتاژ تغذیه مناسب را بررسی کنید و دستگاه را روشن کنید.
- پرابهای چهار سیمه Kelvin را به ترمینالهای Force و Sense متصل کنید.
- رنج مناسب اندازهگیری را انتخاب کنید.
- در اندازهگیری مقاومتهای پایین، اتصال چهار سیمه را کاملاً صحیح و محکم برقرار کنید.
- پرابها را روی دو نقطه موردنظر قرار دهید.
- در صورت نیاز حالت Resistive یا Inductive را انتخاب کنید.
- اندازهگیری را آغاز کرده و مقدار مقاومت را روی نمایشگر مشاهده کنید.
- برای کنترل کیفیت میتوانید حدود Good/Fail را تنظیم کنید.
- برای محاسبه طول کابل از عملکرد CALCULATE استفاده کنید.
- برای انتقال نتایج به کامپیوتر، کابل و نرمافزار اختیاری مناسب را مورد استفاده قرار دهید.
نکات مهم هنگام استفاده
- هرگز به ترمینالهای Force و Sense دستگاه ولتاژ خارجی اعمال نکنید.
- پیش از مقاومتسنجی، از بیبرق بودن کامل مدار مورد آزمایش اطمینان حاصل کنید.
- برای اندازهگیری مقاومتهای بسیار پایین، سطح تماس گیرهها باید تمیز و پایدار باشد.
- در رنج 60000µΩ، قبل از کار از مناسب بودن منبع تغذیه و شرایط آزمون اطمینان حاصل کنید.
- برای مقایسه چند اندازهگیری، فشار و موقعیت گیرههای Kelvin را ثابت نگه دارید.
- رنج مناسب را متناسب با مقدار تقریبی مقاومت انتخاب کنید.
- کابل تست، ترمینالها و اتصالات باید برای جریان تست انتخابشده مناسب باشند.
شرایط محیطی و مشخصات فیزیکی MO-2014
محدوده دمای کاری دستگاه 0 تا 50 درجه سانتیگراد و رطوبت کاری کمتر از 80 درصد RH است. ابعاد MO-2014 حدود 225 × 125 × 64 میلیمتر و وزن آن حدود 790 گرم است. دستگاه با هشت باتری AA یا آداپتور AC/DC 9V قابل تغذیه است. :contentReference[oaicite:13]{index=13}
اقلام همراه و تجهیزات اختیاری
اقلام استاندارد شامل یک جفت کابل چهار سیمه با دو گیره Kelvin، دفترچه راهنما و آداپتور AC/DC 9V است. کیف حمل نیز در فهرست مشخصات ارائهشده برای این مدل ذکر شده است. کابل USB، کابل RS-232، نرمافزار جمعآوری داده و دیتالاگر SD بهعنوان تجهیزات اختیاری معرفی شدهاند. :contentReference[oaicite:14]{index=14}
خرید میکرو اهممتر پرتابل حرفهای LUTRON MO-2014 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. LUTRON MO-2014 برای مهندسان برق، واحدهای کنترل کیفیت، تکنسینهای تعمیر و نگهداری و آزمایشگاههایی مناسب است که به اندازهگیری مقاومتهای بسیار پایین، جریان تست بالا، اتصال چهار سیمه Kelvin و قابلیت انتقال اطلاعات به کامپیوتر نیاز دارند.
سوالات متداول میکرو اهممتر LUTRON MO-2014
میکرو اهممتر LUTRON MO-2014 برای چه کاربردی استفاده میشود؟
این دستگاه برای اندازهگیری مقاومتهای بسیار پایین در کابلها، اتصالات، هادیهای حفاظتی، برقگیرها، نقاط جوش و قطعات الکتریکی استفاده میشود.
حداکثر جریان تست MO-2014 چقدر است؟
حداکثر جریان تست دستگاه 10 آمپر DC است و این جریان در رنج 60000 میکرواهم استفاده میشود.
بهترین رزولوشن LUTRON MO-2014 چقدر است؟
بهترین رزولوشن دستگاه 1 میکرواهم است.
آیا MO-2014 چهار سیمه است؟
بله. دستگاه دارای چهار ترمینال اندازهگیری و دو گیره Kelvin برای اندازهگیری مقاومت بسیار پایین است.
آیا LUTRON MO-2014 به کامپیوتر وصل میشود؟
بله. اتصال به کامپیوتر از طریق کابل USB یا RS-232 و نرمافزار جمعآوری داده امکانپذیر است؛ این تجهیزات بهصورت اختیاری عرضه میشوند.
آیا MO-2014 برای کنترل کیفیت مناسب است؟
بله. قابلیت Good/Fail و بیزر وضعیت Good برای ارزیابی سریع قطعات در کنترل کیفیت در نظر گرفته شده است.
آیا MO-2014 امکان محاسبه طول کابل دارد؟
بله. دستگاه دارای عملکرد CALCULATE برای محاسبه طول کابل یا سیم بر اساس مقاومت و مقاومت واحد طول است.
آیا MO-2014 حالت اندازهگیری القایی دارد؟
بله. دستگاه دارای دو حالت Resistive و Inductive است.
منبع تغذیه میکرو اهممتر MO-2014 چیست؟
دستگاه با هشت باتری AA یکونیم ولتی یا آداپتور AC/DC 9V تغذیه میشود.
جمعبندی میکرو اهممتر LUTRON MO-2014
میکرو اهممتر پرتابل و حرفهای لوترون LUTRON MO-2014 یک مقاومتسنج دقیق با شش رنج اندازهگیری از 60000µΩ تا 6000Ω، رزولوشن 1µΩ، جریان تست حداکثر 10A، روش چهار سیمه Kelvin، حالتهای Resistive و Inductive، قابلیت Good/Fail، محاسبه طول کابل، حفاظت ورودی و امکان اتصال اختیاری به کامپیوتر است. وجود کابل چهار سیمه Kelvin، نمایشگر بزرگ با نور پسزمینه، بدنه مقاوم و قابلیت استفاده با باتری یا آداپتور، این مدل را برای کنترل کیفیت، تعمیر و نگهداری و اندازهگیری مقاومت پایین در تجهیزات الکتریکی به گزینهای کاربردی تبدیل کرده است. :contentReference[oaicite:15]{index=15}
