LCR متر دیجیتال رومیزی توینتکس Twintex LCR-7030
LCR متر دیجیتال رومیزی توینتکس مدل Twintex LCR-7030 یک دستگاه اندازهگیری دقیق و حرفهای برای بررسی پارامترهای الکتریکی و امپدانسی قطعات پسیو مانند مقاومت، خازن و سلف است. این LCR متر رومیزی با دقت پایه 0.1 درصد، فرکانسهای تست متنوع تا 30 کیلوهرتز، نمایشگر رنگی 4.3 اینچی و امکانات ارتباطی مناسب، برای آزمایشگاههای الکترونیک، تحقیق و توسعه، کنترل کیفیت ورودی، خطوط تولید و سیستمهای تست خودکار طراحی شده است.
مدل Twintex LCR-7030 علاوه بر اندازهگیری مستقیم پارامترهای L، C و R، امکان اندازهگیری پارامترهایی مانند امپدانس |Z|، ادمیتانس |Y|، راکتانس X، سوسپتانس B، رسانایی G، ضریب اتلاف D، ضریب کیفیت Q و زاویه فاز θ را نیز فراهم میکند. این قابلیتها باعث میشوند دستگاه برای تحلیل دقیقتر رفتار قطعات الکترونیکی در شرایط مختلف آزمایش مناسب باشد.
بر اساس مشخصات رسمی سازنده، LCR-7030 از فرکانسهای تست 100Hz، 120Hz، 1kHz، 10kHz، 20kHz و 30kHz پشتیبانی میکند و دقت پایه اندازهگیری آن 0.1 درصد است. همچنین امکان انتخاب مدار معادل سری یا موازی، انتخاب رنج بهصورت خودکار، نگهداشتن یا دستی، کالیبراسیون Open، Short و Load و چندین روش تریگر از قابلیتهای مهم این مدل هستند.
ویژگیهای LCR متر دیجیتال رومیزی Twintex LCR-7030
- دقت پایه اندازهگیری 0.1 درصد برای اندازهگیریهای دقیق آزمایشگاهی
- پشتیبانی از 6 فرکانس تست از 100 هرتز تا 30 کیلوهرتز
- اندازهگیری پارامترهای L، C، R، |Z|، |Y|، X، B، G، D، Q و θ
- نمایشگر رنگی TFT LCD با اندازه 4.3 اینچ و نمایش 5 رقمی پارامترها
- مجهز به پردازنده 32 بیتی برای پردازش سریع اطلاعات اندازهگیری
- قابلیت انتخاب مدار معادل سری و موازی
- انتخاب رنج بهصورت خودکار، دستی و حالت Hold
- قابلیت کالیبراسیون Open، Short و Load
- پشتیبانی از اندازهگیری سریع تا 30 بار در ثانیه در شرایط مشخص
- قابلیت Average با امکان انتخاب 1 تا 255 مرتبه
- دارای زمان تأخیر قابل تنظیم از 0 تا 60 ثانیه
- مجهز به رابط RS-232 و USB HOST
- پشتیبانی از HANDLER برای استفاده در سیستمهای تست و اتوماسیون
- ذخیره تنظیمات دستگاه و امکان توسعه حافظه با USB Disk
- پشتیبانی از سیستم فایل FAT16 و FAT32
اندازهگیری مقاومت، خازن و سلف با Twintex LCR-7030
یکی از مهمترین کاربردهای LCR متر Twintex 7030، اندازهگیری دقیق قطعات پسیو و بررسی مشخصات الکتریکی آنها است. این دستگاه برای اندازهگیری مقاومت R، ظرفیت خازنی C و اندوکتانس L طراحی شده و علاوه بر مقدار اصلی قطعه، امکان بررسی پارامترهای وابسته مانند ضریب کیفیت، ضریب اتلاف، امپدانس و زاویه فاز را نیز فراهم میکند.
محدوده نمایش مقاومت، امپدانس و راکتانس در این مدل از 0.01 میلیاهم تا 99.999 مگااهم، محدوده ظرفیت از 0.0001 پیکوفاراد تا 9.9999 فاراد و محدوده اندوکتانس از 0.0001 میکروهانری تا 999.99 هانری اعلام شده است. این گستره باعث میشود LCR-7030 برای تست طیف وسیعی از قطعات الکترونیکی قابل استفاده باشد.
فرکانس تست LCR متر Twintex 7030
فرکانس تست یکی از عوامل مهم در ارزیابی رفتار قطعات پسیو است. Twintex LCR-7030 دارای 6 فرکانس تست شامل 100Hz، 120Hz، 1kHz، 10kHz، 20kHz و 30kHz است. انتخاب فرکانس مناسب به کاربر اجازه میدهد قطعه را در شرایط نزدیکتر به کاربرد موردنظر بررسی کند و رفتار امپدانسی آن را در فرکانسهای مختلف ارزیابی نماید.
دقت اندازهگیری 0.1 درصد
دقت پایه اندازهگیری Twintex LCR-7030 برابر با 0.1% است. این سطح از دقت، دستگاه را برای کاربردهای آزمایشگاهی، کنترل کیفیت قطعات و بررسیهای مهندسی مناسب میکند. البته دقت نهایی هر اندازهگیری به پارامتر مورد سنجش، فرکانس تست، شرایط محیطی، روش اتصال و وضعیت کالیبراسیون نیز وابسته است.
نمایشگر رنگی 4.3 اینچی
LCR-7030 به نمایشگر 4.3 اینچی TFT LCD رنگی مجهز است و پارامترهای اصلی و فرعی را با نمایش 5 رقمی ارائه میکند. نمایشگر بزرگ برای استفاده رومیزی و مشاهده نتایج در محیط آزمایشگاه یا خط تولید مناسب است و امکان مشاهده راحتتر اطلاعات اندازهگیری را فراهم میکند.
پردازنده 32 بیتی و سرعت اندازهگیری
پردازنده 32 بیتی بهکاررفته در این خانواده از LCR مترهای Twintex برای پردازش سریع دادهها و کنترل عملکرد دستگاه استفاده میشود. LCR-7030 در فرکانسهای 1kHz و بالاتر، در حالت سریع میتواند تا 30 اندازهگیری در ثانیه انجام دهد؛ حالتهای متوسط و کند نیز بهترتیب 10 و 3 بار در ثانیه هستند. این قابلیت برای کنترل کیفیت و کاربردهای تولیدی که سرعت تست اهمیت دارد، کاربردی است.
کالیبراسیون Open، Short و Load
برای افزایش دقت اندازهگیری، Twintex LCR-7030 از کالیبراسیون مدار باز Open، اتصال کوتاه Short و Load پشتیبانی میکند. کالیبراسیون صحیح پیش از اندازهگیریهای حساس میتواند اثرات مربوط به اتصالات، فیکسچر و شرایط تست را کاهش داده و به دستیابی به نتایج پایدارتر کمک کند.
مدار معادل سری و موازی
LCR-7030 امکان انتخاب مدل Series یا Parallel را برای مدار معادل فراهم میکند. این قابلیت هنگام بررسی قطعاتی که رفتار آنها با مدل سری یا موازی بهتر توصیف میشود، اهمیت دارد و به کاربر اجازه میدهد تحلیل پارامترهای قطعه را متناسب با نوع کاربرد انجام دهد.
ذخیره اطلاعات و اتصال به کامپیوتر

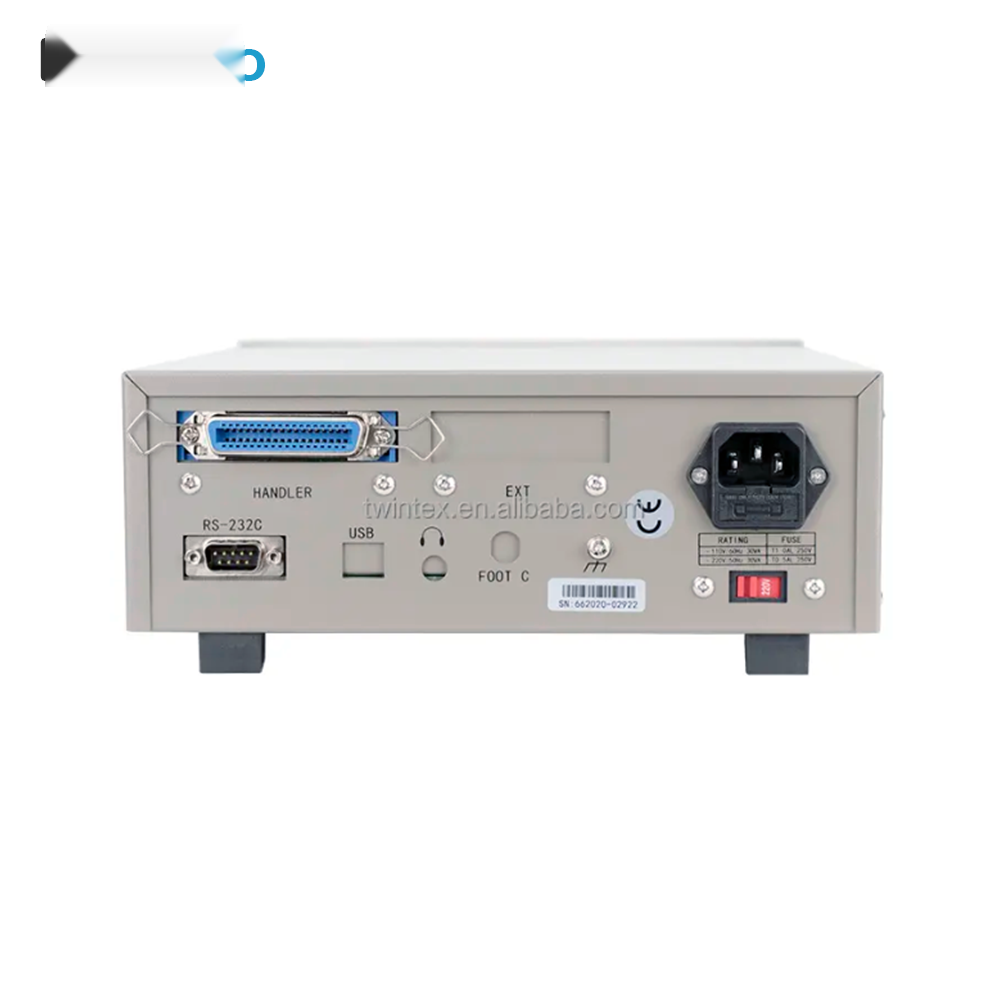

یکی از نقاط قوت LCR متر رومیزی Twintex LCR-7030، امکانات ارتباطی آن است. دستگاه به RS-232، USB HOST و HANDLER مجهز شده و امکان انتقال داده، کنترل از طریق سیستم خارجی و استفاده در سیستمهای تست خودکار را فراهم میکند. همچنین حافظه داخلی برای ذخیره تنظیمات و استفاده از USB Disk برای ذخیره یا فراخوانی اطلاعات در نظر گرفته شده است. سازنده پشتیبانی از سیستم فایلهای FAT16 و FAT32 را نیز اعلام کرده است.
کاربردهای LCR متر Twintex LCR-7030
- آزمایشگاههای تحقیق و توسعه الکترونیک
- تست و کنترل کیفیت قطعات الکترونیکی
- کنترل کیفیت ورودی قطعات در کارخانهها
- خطوط تولید قطعات الکترونیکی
- بررسی مقاومت، خازن و سلف
- تست و ارزیابی قطعات پسیو
- سیستمهای تست و اندازهگیری خودکار
- کاربردهای آموزشی و دانشگاهی
مشخصات فنی LCR متر دیجیتال رومیزی Twintex LCR-7030
| مشخصه | مشخصات Twintex LCR-7030 |
|---|
| برند |
Twintex توینتکس |
| مدل |
LCR-7030 |
| نوع دستگاه |
LCR متر دیجیتال رومیزی |
| دقت پایه |
0.1% |
| پردازنده |
32 بیتی |
| نمایشگر |
4.3 اینچ TFT LCD رنگی، نمایش 5 رقمی |
| پارامترهای اندازهگیری |
|Z|، |Y|، C، L، X، B، R، G، D، Q، θ |
| فرکانسهای تست |
100Hz، 120Hz، 1kHz، 10kHz، 20kHz، 30kHz |
| حداکثر فرکانس تست |
30kHz |
| مدار معادل |
Series / Parallel |
| حالت رنج |
Auto / Hold / Manual |
| حالت Trigger |
Internal / Manual / External / BUS |
| سرعت اندازهگیری |
حداکثر 30 بار در ثانیه در فرکانس ≥1kHz |
| تعداد Average |
1 تا 255 |
| زمان تأخیر |
0 تا 60 ثانیه |
| کالیبراسیون |
Open / Short / Load |
| امپدانس خروجی |
30Ω / 100Ω قابل انتخاب |
| ولتاژ تست |
0.1V / 0.3V / 1V |
| رنج |Z|، R و X |
0.01mΩ تا 99.999MΩ |
| رنج |Y|، G و B |
0.0001µS تا 99.999S |
| رنج ظرفیت C |
0.0001pF تا 9.9999F |
| رنج اندوکتانس L |
0.0001µH تا 999.99H |
| رنج ضریب اتلاف D |
0.0001 تا 9.9999 |
| رنج ضریب کیفیت Q |
0.0001 تا 9999.9 |
| رنج زاویه فاز θ |
°-179.99 تا °+179.99 |
| رنج Δ% |
999.99%- تا 999.99%+ |
| رابطهای ارتباطی |
RS-232 / USB HOST / HANDLER |
| حافظه |
بیش از 100 تنظیمات داخلی و بیش از 500 تنظیم با USB Disk |
| سیستم فایل USB |
FAT16 / FAT32 |
| تعداد ترمینال |
5 ترمینال |
| منبع تغذیه |
110/220V ±10%، 47 تا 63Hz |
| توان مصرفی |
حداکثر 30VA |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
حداکثر 80%RH |
| ابعاد |
265 × 100 × 340 میلیمتر |
| وزن |
حدود 3.5 کیلوگرم |
مشخصات فنی فوق بر اساس اطلاعات منتشرشده توسط سازنده برای مدل LCR-7030 تنظیم شده است. در منابع رسمی Twintex، دقت پایه این مدل 0.1 درصد، حداکثر فرکانس تست 30kHz و رنجهای اندازهگیری پارامترهای مختلف مطابق جدول فوق اعلام شده است.
لوازم جانبی همراه Twintex LCR-7030
- کابل و گیره تست چهار سیمه Kelvin
- کابل ارتباطی RS-232
- کابل برق
- دفترچه راهنمای کاربر
طبق اطلاعات سازنده، تجهیزات استاندارد همراه دستگاه شامل گیره تست چهار سیمه Kelvin، کابل RS-232، کابل برق و دفترچه راهنما است.
مزایای استفاده از LCR متر رومیزی Twintex LCR-7030
ترکیب دقت 0.1 درصد، فرکانس تست تا 30kHz، نمایشگر 4.3 اینچی، اندازهگیری چندین پارامتر، کالیبراسیون سهگانه، سرعت تست بالا و رابطهای ارتباطی باعث شده LCR-7030 فراتر از یک ظرفیتسنج یا اندوکتانسمتر ساده باشد. این دستگاه میتواند در فرآیند طراحی، نمونهسازی، کنترل کیفیت و تولید قطعات الکترونیکی مورد استفاده قرار گیرد.
همچنین پشتیبانی از سیستمهای تست خودکار و رابط HANDLER، این مدل را برای استفاده در محیطهای تولیدی و اتوماسیون آزمایشگاهی مناسب میکند. قابلیت ذخیره تنظیمات و دادهها نیز در پروژههایی که نیاز به تکرارپذیری و ثبت نتایج دارند، مزیت مهمی محسوب میشود.
سوالات متداول درباره LCR متر Twintex LCR-7030
LCR متر Twintex LCR-7030 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای |Z|، |Y|، C، L، X، B، R، G، D، Q و θ را اندازهگیری میکند و برای تحلیل دقیق قطعات پسیو کاربرد دارد.
حداکثر فرکانس تست Twintex LCR-7030 چقدر است؟
حداکثر فرکانس تست این مدل 30 کیلوهرتز است و دستگاه از شش فرکانس 100Hz، 120Hz، 1kHz، 10kHz، 20kHz و 30kHz پشتیبانی میکند.
دقت LCR متر Twintex 7030 چقدر است؟
دقت پایه اندازهگیری LCR-7030 برابر با 0.1 درصد اعلام شده است. دقت واقعی در هر تست به پارامتر، فرکانس، شرایط اتصال و روش اندازهگیری نیز وابسته است.
آیا LCR-7030 قابلیت اندازهگیری مقاومت دارد؟
بله. این دستگاه علاوه بر مقاومت R، امکان اندازهگیری امپدانس |Z| و راکتانس X را نیز دارد و محدوده نمایش R و |Z| از 0.01 میلیاهم تا 99.999 مگااهم است.
حداکثر ظرفیت خازنی قابل نمایش با Twintex LCR-7030 چقدر است؟
رنج نمایش ظرفیت خازنی C در این مدل از 0.0001 پیکوفاراد تا 9.9999 فاراد اعلام شده است.
حداکثر اندوکتانس قابل اندازهگیری با LCR-7030 چقدر است؟
محدوده نمایش اندوکتانس L از 0.0001 میکروهانری تا 999.99 هانری است.
آیا Twintex LCR-7030 رنج خودکار دارد؟
بله. دستگاه از حالتهای Auto، Hold و Manual برای انتخاب محدوده اندازهگیری پشتیبانی میکند.
آیا LCR-7030 قابلیت کالیبراسیون دارد؟
بله. کالیبراسیون دستگاه در حالتهای Open، Short و Load انجام میشود و برای بهبود دقت و جبران اثرات مدار تست کاربرد دارد.
آیا Twintex LCR-7030 برای خطوط تولید مناسب است؟
بله. سرعت اندازهگیری مناسب، قابلیت انتخاب رنج، رابطهای RS-232 و HANDLER، ذخیره تنظیمات و امکان استفاده در سیستمهای تست خودکار، این مدل را برای کنترل کیفیت و کاربردهای تولیدی مناسب میکند.
آیا LCR-7030 قابلیت اتصال به کامپیوتر دارد؟
بله. این مدل دارای رابط RS-232 و USB HOST است و برای انتقال اطلاعات، ذخیره داده و استفاده در سیستمهای تست و کنترل خارجی قابل استفاده است.
تفاوت Twintex LCR-7030 با LCR-7200 چیست؟
مهمترین تفاوت، محدوده فرکانس تست است. LCR-7030 تا 30kHz را پوشش میدهد، در حالی که LCR-7200 برای فرکانسهای بسیار گستردهتر تا 200kHz طراحی شده است. LCR-7030 دقت پایه 0.1 درصد دارد و برای بسیاری از کاربردهای آزمایشگاهی و کنترل کیفیت عمومی گزینهای مناسبتر و اقتصادیتر است.
LCR متر Twintex LCR-7030 برای چه کاربردهایی مناسب است؟
این دستگاه برای تحقیق و توسعه، آزمایشگاههای الکترونیک، کنترل کیفیت قطعات، بازرسی ورودی، خطوط تولید و سیستمهای تست خودکار مناسب است. سازنده نیز این سری را برای R&D، بازرسی ورودی، کنترل کیفیت تولید و سیستمهای تست خودکار معرفی کرده است.
جمعبندی
Twintex LCR-7030 یک LCR متر دیجیتال رومیزی دقیق و کاربردی است که برای اندازهگیری و تحلیل قطعات پسیو در محیطهای حرفهای طراحی شده است. دقت پایه 0.1 درصد، فرکانس تست تا 30 کیلوهرتز، اندازهگیری پارامترهای متنوع، رنج گسترده C و L و R، نمایشگر رنگی 4.3 اینچی، کالیبراسیون Open/Short/Load، سرعت اندازهگیری بالا و رابطهای RS-232، USB HOST و HANDLER از مهمترین ویژگیهای این دستگاه هستند.
اگر به دنبال یک LCR متر رومیزی حرفهای برای آزمایشگاه، کنترل کیفیت، تعمیر و بررسی قطعات الکترونیکی یا خطوط تولید هستید، Twintex LCR-7030 با ترکیب امکانات تخصصی و عملکرد دقیق، میتواند انتخاب مناسبی برای طیف گستردهای از کاربردهای اندازهگیری باشد.
