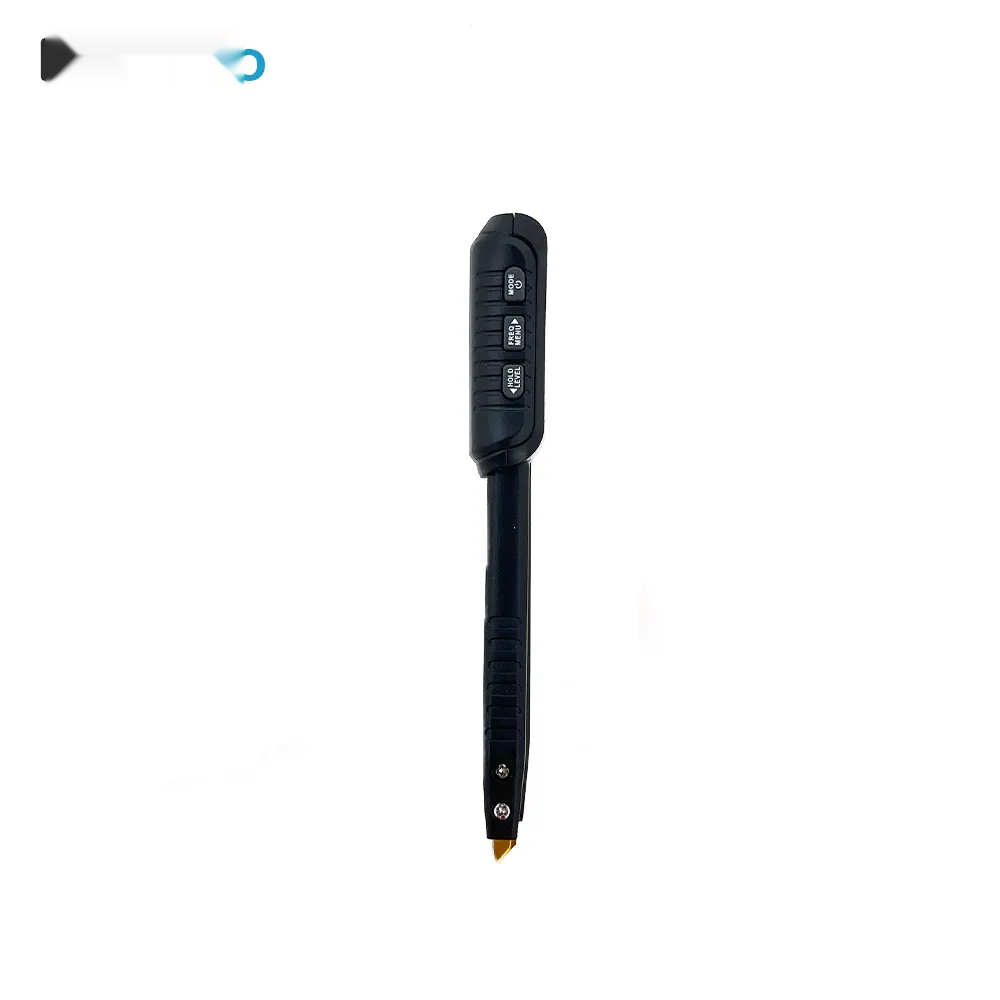

LCR متر پنسدار زویی ZOYI ZT-MD1
ال سی آر متر پنسدار ZOYI ZT-MD1 یک تستر دیجیتال کوچک، دقیق و قابل حمل برای اندازهگیری و شناسایی انواع قطعات الکترونیکی بهویژه قطعات SMD است. طراحی پنسمانند این دستگاه امکان تماس مستقیم با پایههای قطعات ریز را فراهم میکند و به همین دلیل برای تعمیر بردهای الکترونیکی، عیبیابی PCB، مونتاژ و کنترل قطعات SMD، آزمایشگاههای الکترونیک و کارهای تعمیراتی بسیار کاربردی است.
این دستگاه قادر است پارامترهای اصلی مقاومت (R)، ظرفیت خازنی (C) و اندوکتانس (L) را اندازهگیری کرده و پارامترهای تکمیلی مانند ضریب اتلاف (D)، ضریب کیفیت (Q)، مقاومت معادل سری (Rs)، امپدانس (Z) و راکتانس (X) را نیز نمایش دهد. قابلیت تشخیص خودکار نوع قطعه باعث میشود کاربر در بسیاری از موارد بدون انتخاب دستی رنج یا نوع اندازهگیری، قطعه را بین نوکهای پنس قرار داده و نتیجه را مشاهده کند.

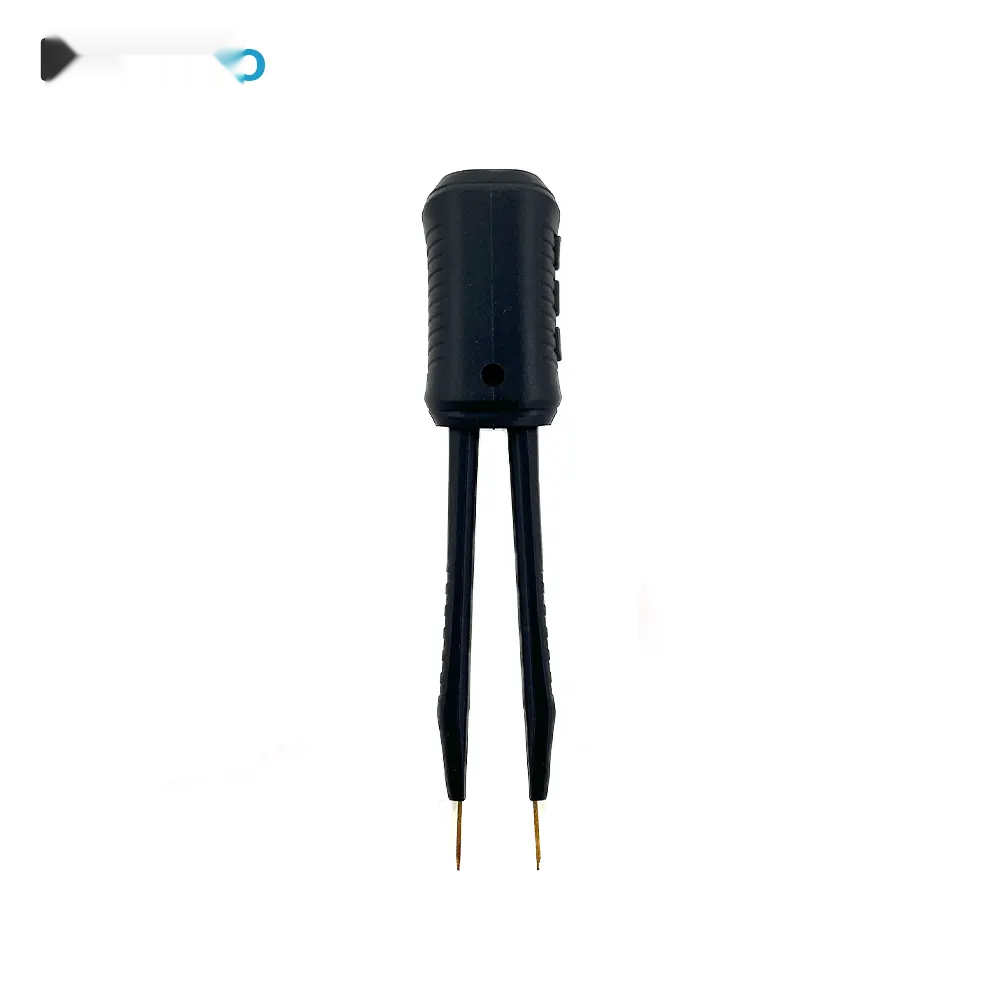

طراحی پنسدار برای اندازهگیری قطعات SMD
مهمترین مزیت ZOYI ZT-MD1 در مقایسه با بسیاری از LCR مترهای معمولی، طراحی یکپارچه پنس اندازهگیری با بدنه دستگاه است. این ساختار برای تست مقاومتها، خازنها و سلفهای کوچک روی برد بسیار مناسب است و نیاز به استفاده همزمان از دو پراب مجزا را کاهش میدهد. نوکهای اندازهگیری دارای پوشش فلزی بوده و طراحی باریک آنها برای تماس با قطعات SMD کوچک مناسب است. همچنین هد پنس در این مدل قابلیت تعویض دارد.
اندازهگیری مقاومت، خازن و سلف
LCR متر ZOYI ZT-MD1 دامنه اندازهگیری گستردهای دارد و برای طیف متنوعی از قطعات الکترونیکی قابل استفاده است. محدوده مقاومت دستگاه از حدود 10 میلیاهم تا 10 مگااهم، محدوده ظرفیت از 1 پیکوفاراد تا 20 میلیفاراد و محدوده اندوکتانس از 1 میکروهانری تا 60 هانری اعلام شده است. این گستره باعث میشود دستگاه هم برای قطعات بسیار کوچک SMD و هم برای بسیاری از قطعات الکترونیکی با مقادیر بالاتر قابل استفاده باشد.
فرکانسهای تست قابل انتخاب
یکی از قابلیتهای مهم این ال سی آر متر زویی امکان انتخاب فرکانس تست در سه سطح 100 هرتز، 1 کیلوهرتز و 10 کیلوهرتز است. انتخاب فرکانس مناسب میتواند در بررسی رفتار قطعات مختلف و مقایسه نتایج اندازهگیری مفید باشد؛ زیرا مشخصات واقعی بسیاری از خازنها و سلفها با فرکانس تغییر میکند. سطح سیگنال تست نیز در مشخصات دستگاه 0.3 و 0.6 ولت RMS اعلام شده است.
نمایش پارامترهای D، Q و ESR
ZT-MD1 فقط مقدار اصلی L، C یا R را نمایش نمیدهد و برای تحلیل دقیقتر قطعات، پارامترهایی مانند D، Q و Rs را نیز در اختیار کاربر قرار میدهد. ضریب اتلاف D در بررسی رفتار اتلافی خازنها و سلفها کاربرد دارد، در حالی که ضریب کیفیت Q میتواند برای ارزیابی کیفیت عملکرد سلفها و مدارهای تشدید مورد استفاده قرار گیرد. مقدار Rs یا ESR نیز مقاومت معادل سری قطعه را نشان میدهد و در بررسی وضعیت برخی خازنها و قطعات الکترونیکی کاربرد دارد.
نمایشگر OLED رنگی و قابل چرخش
این مدل به نمایشگر OLED رنگی مجهز شده است که خواندن مقدار اندازهگیریشده و پارامترهای مربوط به آن را آسان میکند. جهت نمایش صفحه نیز قابل تغییر است و میتوان اطلاعات را متناسب با نحوه قرارگیری دستگاه از سمت چپ یا راست مشاهده کرد. امکان تنظیم روشنایی نمایشگر و نمایش هشدار کمبود باتری نیز در مشخصات دستگاه ذکر شده است.
قابلیت تشخیص خودکار قطعه
در حالت خودکار، دستگاه میتواند نوع اصلی قطعه را تشخیص داده و برای اندازهگیری مقاومت، خازن یا سلف مورد مناسب را انتخاب کند. این ویژگی برای تعمیرکارانی که با تعداد زیادی قطعه ناشناخته یا قطعات خارجشده از برد سروکار دارند، موجب افزایش سرعت کار میشود. علاوه بر حالت Auto، حالتهای اختصاصی مقاومت، ظرفیت، اندوکتانس، دیود و تست پیوستگی نیز در مشخصات این مدل دیده میشود.
کالیبراسیون و نگهداری داده
برای افزایش دقت اندازهگیری، ZOYI ZT-MD1 از قابلیت کالیبراسیون پشتیبانی میکند و امکان انجام تنظیمات کالیبراسیون مدار باز و اتصال کوتاه وجود دارد. همچنین قابلیت Data Hold برای ثابت نگهداشتن مقدار نمایش دادهشده و امکان مشاهده یا انتقال سوابق اندازهگیری از طریق اتصال به رایانه در برخی مستندات دستگاه ذکر شده است.
باتری قابل شارژ و درگاه USB Type-C
این LCR متر از یک باتری لیتیومی قابل شارژ با ظرفیت حدود 400 میلیآمپرساعت استفاده میکند و شارژ آن از طریق درگاه USB Type-C انجام میشود. بنابراین برای استفاده در کارگاه، آزمایشگاه، تعمیرگاه یا محیطهای خارج از میز کار نیز گزینهای مناسب است و نیازی به باتریهای یکبارمصرف ندارد.
ابعاد کوچک و قابلیت حمل بالا
بدنه دستگاه تنها حدود 146 × 30 × 18 میلیمتر ابعاد دارد و طراحی باریک آن باعث میشود بهراحتی در کیف ابزار یا فضای کاری کوچک قرار گیرد. وزن مدل مطابق مستندات فنی اصلی حدود 37 گرم اعلام شده است؛ با این حال وزن بستهبندی و متعلقات میتواند بیشتر باشد.
کاربردهای LCR متر ZOYI ZT-MD1
- تست و شناسایی مقاومتهای SMD و DIP
- اندازهگیری ظرفیت خازنهای الکترونیکی
- اندازهگیری اندوکتانس سلف و کویل
- بررسی ESR و مقاومت معادل سری قطعات
- تست و عیبیابی بردهای الکترونیکی و PCB
- تعمیر تجهیزات الکترونیکی و منابع تغذیه
- بررسی قطعات ناشناخته و تفکیک قطعات مشابه
- کنترل کیفیت و بررسی قطعات در فرایند مونتاژ
- آموزش و آزمایشهای الکترونیکی
- استفاده در تعمیرگاهها، آزمایشگاهها و میزهای تعمیرات الکترونیک
دقت اندازهگیری ZOYI ZT-MD1
دقت این دستگاه به مقدار قطعه و فرکانس انتخابشده وابسته است و نمیتوان یک عدد ثابت مانند ±0.5 درصد را برای تمام محدودهها در نظر گرفت. طبق جدولهای فنی منتشرشده، در برخی محدودهها و بهخصوص در فرکانس 1 کیلوهرتز، دقت اندازهگیری مقاومت، ظرفیت و اندوکتانس میتواند به حدود ±0.5% + 5 رقم برسد، در حالی که در ابتدا و انتهای محدوده اندازهگیری، خطا بیشتر میشود. بنابراین برای اندازهگیریهای مرجع و دقیق، باید مقدار قطعه، فرکانس تست و مشخصات دقت همان محدوده را همزمان در نظر گرفت.
نکات مهم هنگام استفاده
- برای دستیابی به نتیجه دقیقتر، نوکهای پنس باید تمیز و عاری از اکسید، چربی و آلودگی باشند.
- پیش از اندازهگیری، در صورت نیاز از قابلیت کالیبراسیون دستگاه استفاده کنید.
- برای اندازهگیری دقیق قطعات، بهتر است قطعه از مدار جدا شده یا اثر سایر اجزای مدار در نظر گرفته شود.
- خازنهای شارژشده را مستقیماً به ورودی اندازهگیری متصل نکنید و پیش از تست، از تخلیه کامل آنها اطمینان حاصل کنید.
- برای قطعات بسیار کوچک SMD، نوکهای پنس را بدون فشار اضافی روی پایهها قرار دهید.
- در اندازهگیری قطعات با مقدار بسیار بالا یا بسیار پایین، خطای دستگاه را مطابق جدول دقت همان محدوده در نظر بگیرید.
نکته درباره نوک پنس
نوکهای اندازهگیری ZT-MD1 برای تماس با قطعات ریز طراحی شدهاند و در برخی نسخهها یا مستندات، قابلیت تعویض هد پنس نیز ذکر شده است. در استفاده مداوم، وارد کردن فشار بیش از حد به نوکها یا تماس با سطوح زبر میتواند باعث فرسایش پوشش سطحی شود؛ بنابراین برای افزایش عمر نوکها، بهتر است هنگام تست قطعات SMD فشار کنترلشدهای اعمال شود.
تفاوت LCR متر ZOYI ZT-MD1 با LCR مترهای رومیزی
ZOYI ZT-MD1 با هدف قابلحمل بودن و تست سریع قطعات SMD طراحی شده است. در مقابل، LCR مترهای رومیزی معمولاً برای اندازهگیریهای آزمایشگاهی، استفاده با فیکسچرهای تخصصی و تحلیل دقیقتر در شرایط کنترلشده کاربرد بیشتری دارند. مزیت اصلی ZT-MD1 سرعت استفاده، ابعاد کوچک، پنس یکپارچه، تشخیص خودکار قطعه و امکان تست مستقیم قطعات ریز است؛ بنابراین برای تعمیرات و عیبیابی روزمره انتخاب بسیار مناسبی محسوب میشود.
مشخصات فنی LCR متر پنسدار ZOYI ZT-MD1
| مشخصه | مشخصات فنی |
|---|
| برند |
ZOYI |
| مدل |
ZT-MD1 |
| نوع دستگاه |
LCR متر دیجیتال پنسدار و قابل حمل |
| پارامترهای اصلی |
L، C، R |
| پارامترهای تکمیلی |
D، Q، Rs، Z، X |
| رنج مقاومت |
10 mΩ تا 10 MΩ |
| رنج ظرفیت |
1 pF تا 20 mF |
| رنج اندوکتانس |
1 µH تا 60 H |
| فرکانسهای تست |
100 Hz، 1 kHz، 10 kHz |
| سطح سیگنال تست |
0.3 V و 0.6 V RMS |
| تشخیص خودکار L/C/R |
دارد |
| تست دیود |
دارد |
| تست پیوستگی |
دارد |
| نمایشگر |
OLED رنگی |
| جهت نمایش |
قابل تغییر، چپ و راست |
| نگهداری داده |
Data Hold |
| کالیبراسیون |
پشتیبانی از کالیبراسیون مدار باز و اتصال کوتاه |
| خاموشی خودکار |
دارد، قابل تنظیم |
| باتری |
لیتیوم پلیمری قابل شارژ، 3.7 V / 400 mAh |
| درگاه شارژ |
USB Type-C |
| ولتاژ شارژ |
5 V / 1 A |
| ابعاد |
146 × 30 × 18 میلیمتر |
| وزن دستگاه |
حدود 37 گرم |
| جنس بدنه |
ABS |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 75 درصد |
| ارتقای Firmware |
پشتیبانی میشود |

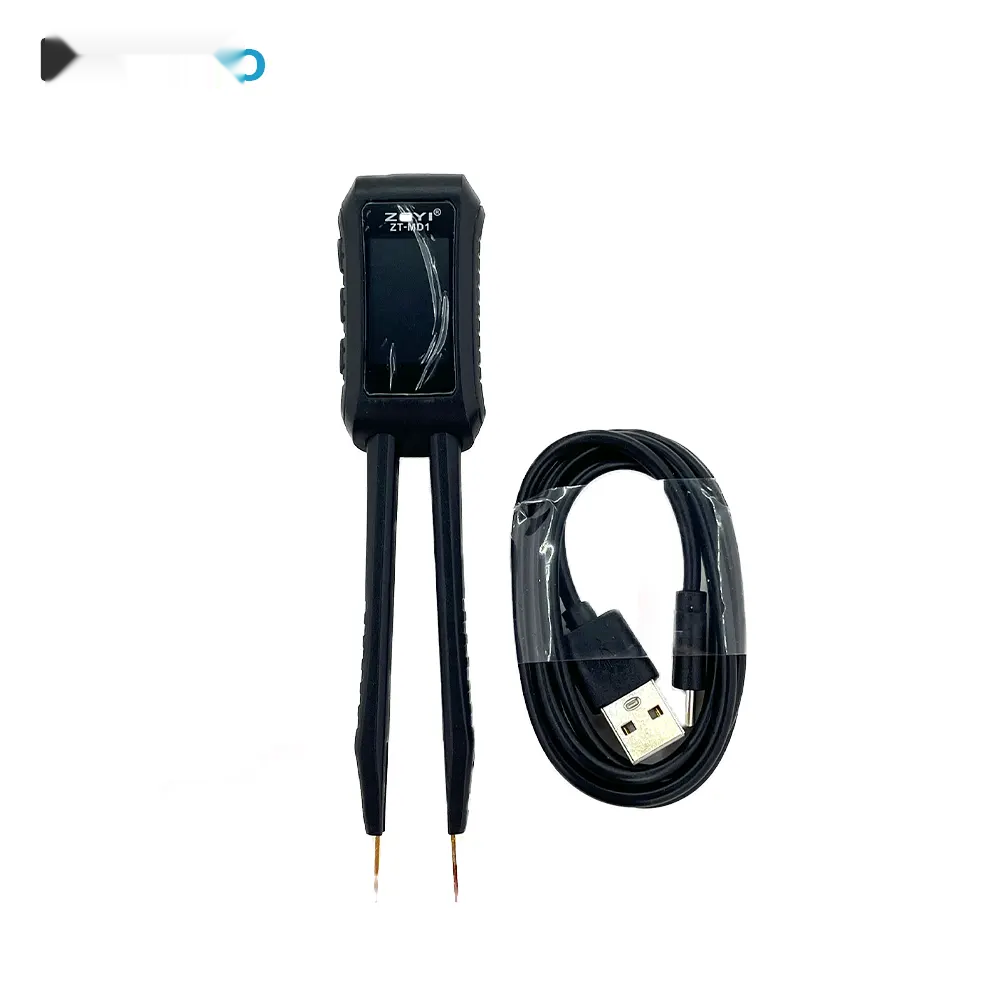

اقلام همراه ZOYI ZT-MD1
- دستگاه LCR متر پنسدار ZOYI ZT-MD1
- کابل شارژ USB Type-C
- کیف یا کاور نگهداری، بسته به نوع پکیج عرضه
- دفترچه راهنما
سوالات متداول درباره LCR متر ZOYI ZT-MD1
آیا ZOYI ZT-MD1 برای اندازهگیری قطعات SMD مناسب است؟
بله. طراحی پنس یکپارچه و نوکهای باریک این دستگاه بهطور ویژه برای تماس آسان با قطعات کوچک و قطعات SMD مناسب است و یکی از مهمترین کاربردهای ZT-MD1 تست قطعات روی بردهای الکترونیکی است.
LCR متر ZOYI ZT-MD1 چه پارامترهایی را اندازهگیری میکند؟
پارامترهای اصلی شامل مقاومت R، ظرفیت C و اندوکتانس L هستند. همچنین پارامترهایی مانند D، Q، Rs، Z و X نیز در مشخصات دستگاه ارائه شدهاند.
بیشترین ظرفیت قابل اندازهگیری با ZT-MD1 چقدر است؟
محدوده اعلامشده ظرفیت خازنی از حدود 1 پیکوفاراد تا 20 میلیفاراد است. دقت واقعی در بخشهای مختلف این محدوده یکسان نیست و باید مطابق جدول دقت و فرکانس تست بررسی شود.
بیشترین اندوکتانس قابل اندازهگیری چقدر است؟
محدوده اندازهگیری اندوکتانس ZOYI ZT-MD1 از حدود 1 میکروهانری تا 60 هانری اعلام شده است.
آیا دستگاه نوع قطعه را به صورت خودکار تشخیص میدهد؟
بله. حالت اندازهگیری خودکار امکان تشخیص و انتخاب خودکار پارامتر اصلی قطعات L، C و R را فراهم میکند.
آیا ZT-MD1 قابلیت اندازهگیری ESR دارد؟
بله. مقاومت معادل سری یا Rs/ESR در پارامترهای قابل نمایش دستگاه قرار دارد و میتواند برای بررسی ویژگیهای داخلی قطعات مورد استفاده قرار گیرد.
فرکانسهای تست این LCR متر کداماند؟
فرکانسهای تست قابل انتخاب شامل 100 هرتز، 1 کیلوهرتز و 10 کیلوهرتز هستند.
آیا باتری ZOYI ZT-MD1 قابل شارژ است؟
بله. دستگاه دارای باتری لیتیومی قابل شارژ با ظرفیت حدود 400 میلیآمپرساعت است و شارژ از طریق USB Type-C انجام میشود.
آیا میتوان جهت نمایشگر دستگاه را تغییر داد؟
بله. طبق مشخصات فنی، جهت نمایش صفحه در سمت چپ یا راست قابل تنظیم است و این قابلیت برای استفاده راحتتر از پنس در حالتهای مختلف کاربرد دارد.
آیا ZT-MD1 برای اندازهگیری دقیق آزمایشگاهی مناسب است؟
ZT-MD1 برای تست سریع، تعمیرات، عیبیابی و بررسی قطعات SMD طراحی شده است. برای اندازهگیریهای مرجع و بسیار دقیق آزمایشگاهی، LCR مترهای رومیزی تخصصی با فیکسچرهای دقیق انتخاب مناسبتری هستند.
آیا قبل از اندازهگیری نیاز به کالیبراسیون وجود دارد؟
در صورت نیاز به دقت بالاتر، انجام کالیبراسیون مدار باز و اتصال کوتاه مطابق دستورالعمل دستگاه توصیه میشود؛ بهخصوص زمانی که شرایط محیطی یا وضعیت نوکهای پنس تغییر کرده باشد.
جمعبندی
LCR متر پنسدار ZOYI ZT-MD1 انتخابی کاربردی برای تعمیرکاران و متخصصان الکترونیک است که به یک ابزار کوچک برای اندازهگیری سریع مقاومت، خازن و سلف نیاز دارند. قابلیت تشخیص خودکار قطعه، اندازهگیری پارامترهای L، C و R، نمایش D و Q و Rs، فرکانسهای تست 100Hz، 1kHz و 10kHz، نمایشگر OLED، باتری قابل شارژ و طراحی پنسدار، این مدل را به گزینهای مناسب برای تست قطعات SMD، تعمیر برد الکترونیکی، عیبیابی PCB و کنترل قطعات تبدیل کرده است.
اگر هدف شما خرید یک LCR متر کوچک، سبک و تخصصی برای تست قطعات SMD و استفاده روزمره در تعمیرات الکترونیک است، ZOYI ZT-MD1 به دلیل طراحی پنس یکپارچه و قابلیت اندازهگیری چند پارامتر، گزینهای کاربردی و قابل حمل محسوب میشود.
