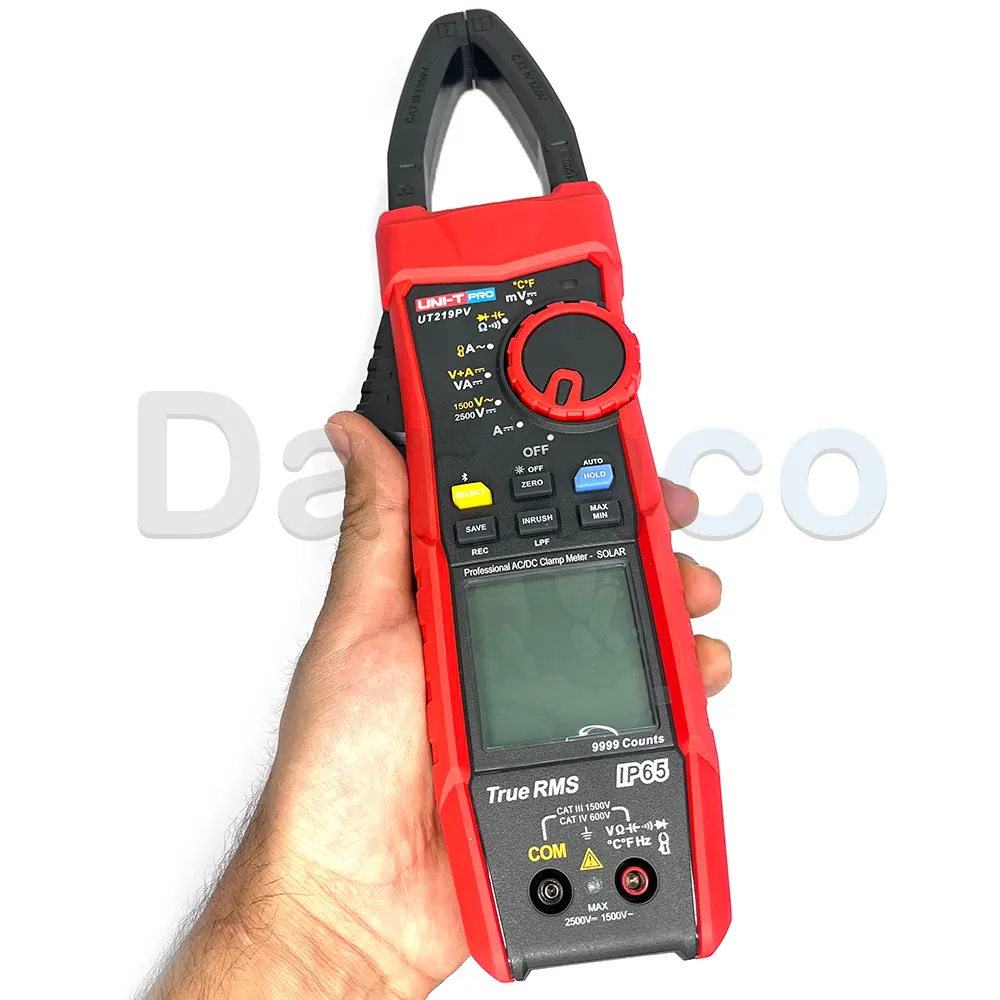

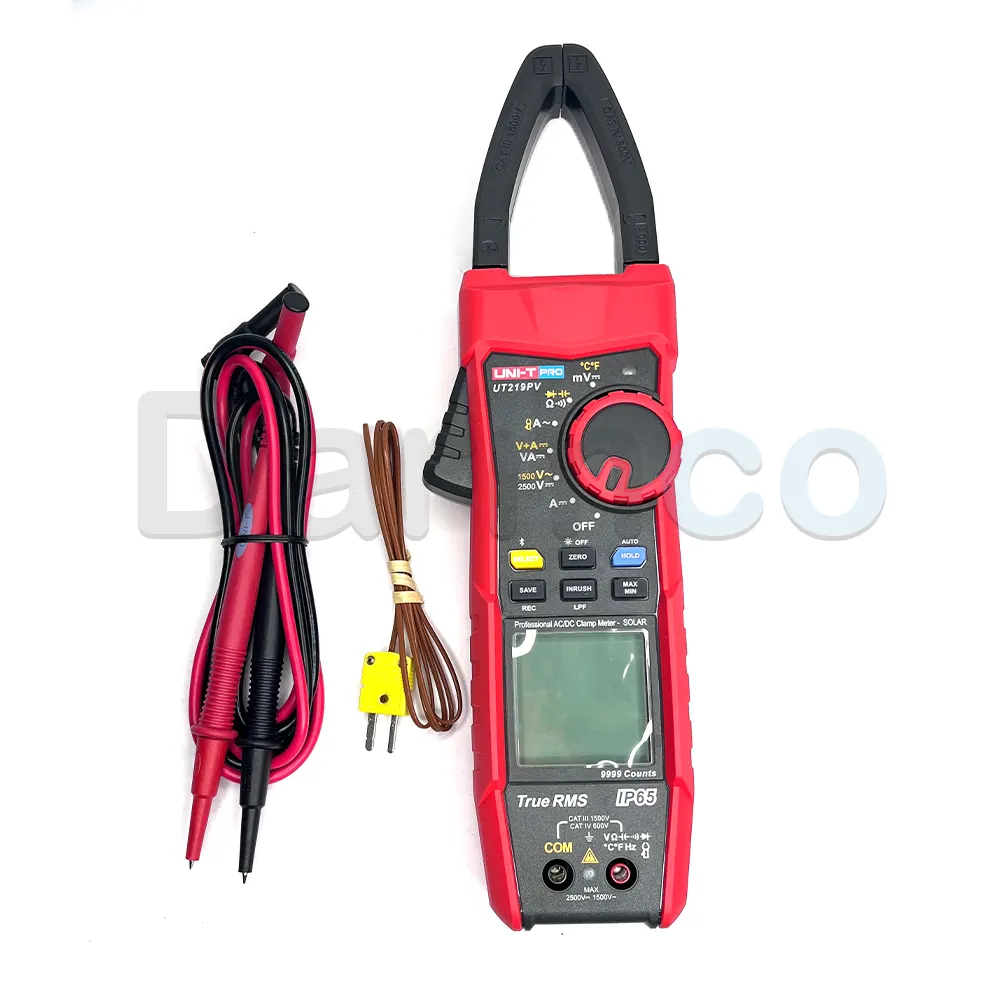

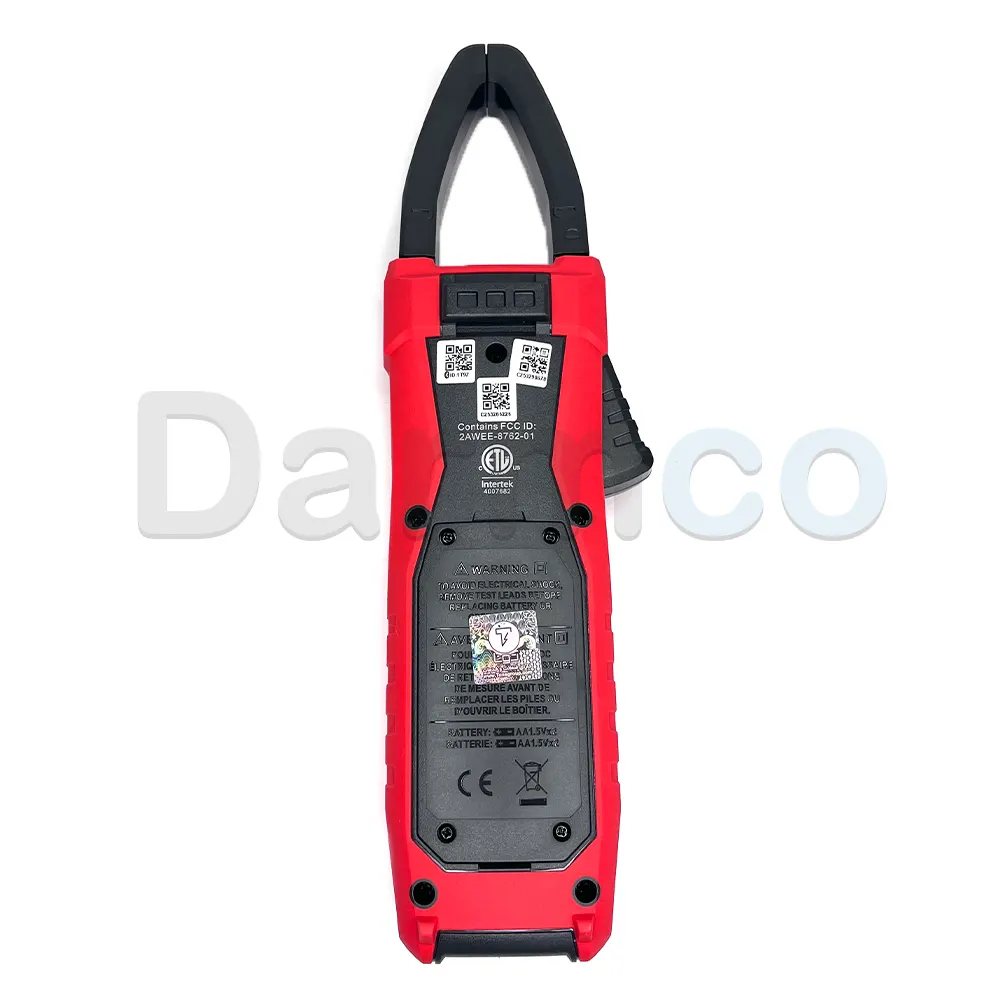

مولتی متر کلمپی یونیتی مدل UNI-T UT219PV
مولتی متر کلمپی یونیتی مدل UNI-T UT219PV یک کلمپ متر حرفهای AC/DC و تخصصی برای اندازهگیری و عیبیابی در سیستمهای فتوولتائیک و برق خورشیدی است. این دستگاه برای کار در محیطهای ولتاژ بالا طراحی شده و علاوه بر اندازهگیری جریان و ولتاژ AC و DC، قابلیتهایی مانند اندازهگیری توان DC، فرکانس، مقاومت، ظرفیت خازنی، دما، تست دیود و پیوستگی مدار را نیز در اختیار کاربر قرار میدهد.
مهمترین ویژگی UT219PV، توانایی اندازهگیری ولتاژ DC تا 2500 ولت و ولتاژ AC تا 1500 ولت است که آن را به ابزاری مناسب برای تکنسینهای نصب، تعمیر و نگهداری نیروگاههای خورشیدی، اینورترها، سیستمهای ذخیره انرژی و تجهیزات برق فشار بالا تبدیل میکند. این مدل همچنین جریان AC و DC را تا حدود 1000 آمپر اندازهگیری میکند و از فناوری True RMS بهره میبرد.
معرفی کلمپ متر حرفهای UNI-T UT219PV
در سیستمهای خورشیدی، اندازهگیری ولتاژ و جریان با مولتیمترهای معمولی همیشه کافی نیست؛ زیرا رشتههای پنل خورشیدی، جعبههای کامباینر، اینورترها و تجهیزات ذخیره انرژی میتوانند با ولتاژهای DC بسیار بالا کار کنند. UT219PV با در نظر گرفتن همین نیاز طراحی شده و امکان اندازهگیری ولتاژ DC تا 2500V را فراهم میکند.
طراحی فک باریک 35 میلیمتری نیز برای دسترسی بهتر به هادیها در فضاهای محدود مانند اینورترها و Combiner Box کاربردی است. شرکت UNI-T این مدل را بهطور ویژه برای محیطهای فتوولتائیک معرفی کرده و در عین حال استفاده از آن را در سیستمهای ذخیره انرژی، UPS و موتورهای بزرگ نیز مطرح کرده است.
اندازهگیری ولتاژ DC تا 2500 ولت
یکی از برجستهترین قابلیتهای UNI-T UT219PV اندازهگیری ولتاژ DC در محدوده بسیار بالا است. دستگاه دارای محدوده DCV تا 2500V بوده و برای کاربردهای مرتبط با سیستمهای فتوولتائیک ولتاژ بالا طراحی شده است.
در رنج 999.9mV رزولوشن اندازهگیری 0.1mV و در رنج 999.9V رزولوشن 0.1V است؛ رنج 2500V نیز رزولوشن 1V دارد. دقت اعلامشده برای رنجهای دارای مشخصات اندازهگیری برابر با ±(1.0%+5) است.
اندازهگیری AC تا 1500 ولت
UT219PV علاوه بر ولتاژ DC بالا، قابلیت اندازهگیری ولتاژ AC تا 1500V را نیز دارد. محدوده ACV دستگاه تا 1500V بوده و پاسخ فرکانسی آن برای اندازهگیری AC در محدوده 40Hz تا 1000Hz اعلام شده است.
این قابلیت باعث میشود دستگاه علاوه بر کاربردهای DC خورشیدی، در بخش AC تجهیزات و سیستمهای متصل به شبکه نیز قابل استفاده باشد. همچنین حالت ACV-LPF برای اندازهگیری ولتاژ AC با فیلتر پایینگذر در نظر گرفته شده است.
اندازهگیری جریان AC و DC تا 1000 آمپر
UNI-T UT219PV قابلیت اندازهگیری جریان AC و DC تا محدوده 999.9A را دارد. در اندازهگیری جریان DC، رزولوشن 0.1A و دقت حدود ±(2.0%+5) اعلام شده است. برای جریان AC نیز دقت دستگاه بسته به فرکانس تغییر میکند و در بازه 40 تا 100Hz برابر ±(2.0%+5) و در 100 تا 1000Hz برابر ±(2.5%+5) است.
برای اندازهگیری جریان، استفاده از فک کلمپی باعث میشود در شرایط مناسب بتوان جریان هادی را بدون قرار دادن آمپرمتر بهصورت سری اندازهگیری کرد. هنگام اندازهگیری جریان DC نیز باید پیش از تست، طبق دستورالعمل دستگاه از عملکرد ZERO استفاده شود.
فک باریک 35 میلیمتری؛ مناسب تابلو و اینورتر خورشیدی
یکی از ویژگیهای کاربردی این مدل، فک کلمپی فوقباریک با قطر حداکثر 35 میلیمتر است. طراحی باریک فک برای دسترسی آسانتر به کابلها و هادیهایی که در فضاهای متراکم قرار دارند اهمیت زیادی دارد.
به همین دلیل UT219PV برای استفاده در اینورترهای خورشیدی، جعبههای کامباینر، تابلوهای برق و تجهیزات صنعتی گزینه مناسبی محسوب میشود. سازنده نیز فک 35 میلیمتری را بهعنوان یکی از قابلیتهای اصلی این مدل معرفی کرده است.
تشخیص پلاریته پنل خورشیدی
UT219PV به قابلیت اختصاصی Solar Panel Polarity Indication مجهز است. زمانی که ولتاژ DC کمتر از 10- ولت تشخیص داده شود، دستگاه میتواند با هشدار صوتی و بصری وضعیت پلاریته را به کاربر اعلام کند.
این قابلیت در فرآیند نصب و عیبیابی سیستمهای فتوولتائیک میتواند به کاهش خطای اتصال قطبهای مثبت و منفی کمک کند و یکی از ویژگیهایی است که UT219PV را از بسیاری از کلمپمترهای عمومی متمایز میکند.
هشدار ولتاژ بالا برای افزایش ایمنی
کار با سیستمهای خورشیدی ولتاژ بالا نیازمند توجه ویژه به ایمنی است. UNI-T UT219PV به سیستم هشدار ولتاژ بالا مجهز شده و در کنار آن، هشدار صوتی و بصری برای برخی وضعیتهای تشخیصشده ارائه میدهد.
این قابلیتها جایگزین تجهیزات حفاظت فردی و دستورالعملهای ایمنی نیستند، اما میتوانند در شناسایی شرایط غیرعادی و کاهش احتمال خطای کاربر نقش کمکی داشته باشند.
True RMS برای اندازهگیری دقیقتر سیگنالهای AC
این مدل از فناوری True RMS پشتیبانی میکند. True RMS در اندازهگیری سیگنالهای AC که شکل موج آنها از حالت سینوسی ایدهآل فاصله دارد، نسبت به روشهای میانگینگیری ساده اطلاعات دقیقتری ارائه میدهد.
این ویژگی در محیطهایی که تجهیزات الکترونیکی قدرت، اینورترها و بارهای غیرخطی وجود دارند میتواند اهمیت ویژهای داشته باشد.
اندازهگیری توان DC تا 2500kVA
یکی دیگر از قابلیتهای حرفهای UT219PV، امکان اندازهگیری توان DC است. محدوده اعلامشده برای توان DC تا 2500kVA بوده و دقت پایه آن ±(2.0%+20) ذکر شده است. این قابلیت در بررسی سیستمهای فتوولتائیک و تجهیزات انرژی DC میتواند اطلاعات بیشتری در اختیار تکنسین قرار دهد.
پشتیبانی از سنسور کلمپی فلکسیبل UT-CS09D
UT219PV قابلیت اتصال به سنسور کلمپی فلکسیبل UT-CS09D را نیز دارد. این سنسور بهصورت آپشنال ارائه میشود و میتواند برای اندازهگیری جریان AC تا 3000A مورد استفاده قرار گیرد.
طبق مشخصات سازنده، رنجهای سنسور فلکسیبل شامل 30.00A، 300.0A و 3000A است. دقت در مرکز محدوده سنسور بسته به حالت اندازهگیری اعلامشده توسط سازنده متفاوت است.
فیلتر پایینگذر LPF
برای اندازهگیری AC، UT219PV به قابلیت Low Pass Filter یا LPF مجهز شده است. این قابلیت میتواند برای کاهش اثر برخی مؤلفههای فرکانسی بالا در شرایط مناسب اندازهگیری مفید باشد.
دقت ACV با LPF حدود ±(2.0%+9) و دقت ACA با LPF حدود ±(2.5%+9) اعلام شده است. استفاده از LPF باید متناسب با نوع سیگنال و هدف اندازهگیری انجام شود.
اندازهگیری مقاومت، ظرفیت خازنی، فرکانس و دما
UT219PV تنها یک کلمپ آمپرمتر خورشیدی نیست و مجموعهای از قابلیتهای یک مولتیمتر حرفهای را نیز ارائه میکند. دستگاه میتواند مقاومت، ظرفیت خازنی، فرکانس، دما، دیود و پیوستگی مدار را اندازهگیری یا تست کند.
محدوده مقاومت تا 99.99kΩ، ظرفیت خازنی تا 1000µF، فرکانس از 5Hz تا 999.9Hz و دما از 40- تا 400°C اعلام شده است.
ارتباط Bluetooth 5.0 و اپلیکیشن UNI-T
UNI-T UT219PV از Bluetooth 5.0 پشتیبانی میکند و امکان ارتباط با اپلیکیشن سازگار UNI-T را فراهم میسازد. طبق اطلاعات رسمی سازنده، دادههای آزمایش و نتایج اندازهگیری میتوانند از طریق این قابلیت منتقل و با اعضای تیم به اشتراک گذاشته شوند.
این ویژگی برای تکنسینهایی که نیاز به ثبت نتایج، مستندسازی اندازهگیریها یا بررسی اطلاعات در محیط کاری دارند، مزیت قابل توجهی محسوب میشود.
نمایشگر دوگانه 9999 Counts
این دستگاه دارای نمایشگر LCD دوگانه با ظرفیت 9999 Counts است و میتواند اطلاعاتی مانند ولتاژ و جریان را بهصورت همزمان نمایش دهد. نمایشگر دوگانه هنگام بررسی سیستمهای خورشیدی و اندازهگیریهای ترکیبی میتواند سرعت کار تکنسین را افزایش دهد.
مقاومت در برابر گردوغبار و آب با استاندارد IP65
یکی از مزیتهای مهم UT219PV برای کارهای میدانی، برخورداری از درجه حفاظت IP65 است. این ویژگی مقاومت بالاتری در برابر نفوذ گردوغبار و پاشش آب نسبت به تجهیزات بدون رده حفاظتی فراهم میکند.
با این حال IP65 به معنی مناسب بودن دستگاه برای غوطهوری در آب نیست و نباید دستگاه در شرایط خارج از محدوده حفاظتی تعیینشده توسط سازنده استفاده شود.
رده ایمنی CAT III 1500V و CAT IV 600V
یکی از مهمترین مشخصات ایمنی این مدل، رده اندازهگیری CAT III 1500V / CAT IV 600V است. این ردهبندی برای کاربردهای حرفهای برق و سیستمهای ولتاژ بالا اهمیت زیادی دارد و با ماهیت تخصصی UT219PV برای کاربردهای فتوولتائیک هماهنگ است.
همیشه باید توجه داشت که رده CAT، محدوده مجاز استفاده دستگاه در شرایط مشخص را بیان میکند و نباید از حداکثر ولتاژ اعلامشده فراتر رفت. استفاده از دستگاه باید مطابق دفترچه راهنما و الزامات ایمنی محل کار انجام شود.
مشخصات فنی UNI-T UT219PV
| مشخصه | مشخصات |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT219PV |
|---|
| نوع دستگاه |
مولتی متر کلمپی حرفهای AC/DC مخصوص سیستمهای فتوولتائیک |
|---|
| True RMS |
دارد |
|---|
| حداکثر جریان AC |
999.9A |
|---|
| حداکثر جریان DC |
999.9A |
|---|
| دقت جریان AC |
±(2.0%+5) در 40 تا 100Hz؛ ±(2.5%+5) در 100 تا 1000Hz |
|---|
| دقت جریان DC |
±(2.0%+5) |
|---|
| حداکثر ولتاژ AC |
1500V |
|---|
| حداکثر ولتاژ DC |
2500V |
|---|
| دقت ولتاژ AC |
±(1.0%+5) |
|---|
| دقت ولتاژ DC |
±(1.0%+5) |
|---|
| ولتاژ DC میلیولت |
تا 999.9mV |
|---|
| ACV با LPF |
تا 999.9V |
|---|
| ACA با LPF |
تا 999.9A |
|---|
| توان DC |
تا 2500kVA |
|---|
| فرکانس |
5.0Hz تا 999.9Hz |
|---|
| مقاومت |
999.9Ω / 9.999kΩ / 99.99kΩ |
|---|
| ظرفیت خازنی |
100.0µF / 1000µF |
|---|
| دما |
40- تا 400°C / 40- تا 752°F |
|---|
| حداکثر قطر هادی فک |
35mm |
|---|
| نمایشگر |
LCD دوگانه |
|---|
| ظرفیت نمایشگر |
9999 Counts |
|---|
| اندازهگیری دیود |
دارد |
|---|
| تست پیوستگی |
دارد |
|---|
| تشخیص پلاریته پنل خورشیدی |
دارد؛ با هشدار صوتی و بصری |
|---|
| هشدار ولتاژ بالا |
دارد |
|---|
| هشدار منفی بودن DC |
دارد؛ صوتی و بصری |
|---|
| AUTO HOLD |
دارد |
|---|
| Inrush Current |
دارد |
|---|
| PEAK |
دارد |
|---|
| MAX/MIN |
دارد |
|---|
| Bluetooth |
Bluetooth 5.0 |
|---|
| اپلیکیشن |
UNI-T Smart Measure |
|---|
| سنسور فلکسیبل قابل پشتیبانی |
UT-CS09D، بهصورت آپشنال |
|---|
| حداکثر جریان با سنسور فلکسیبل |
3000A AC |
|---|
| درجه حفاظت |
IP65 |
|---|
| رده ایمنی |
CAT III 1500V / CAT IV 600V |
|---|
| گواهیها |
CE، cETLus، RoHS |
|---|
| منبع تغذیه |
2 عدد باتری AA |
|---|
| ابعاد |
295 × 73 × 50 میلیمتر |
|---|
| رنگ |
خاکستری و قرمز |
|---|
کاربردهای مولتی متر کلمپی UNI-T UT219PV
- نصب و عیبیابی سیستمهای فتوولتائیک
- تست پنلهای خورشیدی و رشتههای PV
- اندازهگیری ولتاژ DC در سیستمهای خورشیدی
- بررسی اینورترهای خورشیدی
- اندازهگیری جریان DC و AC تجهیزات
- تست Combiner Box و تابلوهای خورشیدی
- تعمیر و نگهداری نیروگاههای خورشیدی
- بررسی سیستمهای ذخیره انرژی
- تست تجهیزات UPS
- اندازهگیری تجهیزات برق فشار بالا
- بررسی موتورهای بزرگ
- اندازهگیری مقاومت، فرکانس، ظرفیت خازنی و دما
مزایای خرید UNI-T UT219PV
- طراحی تخصصی برای کاربردهای فتوولتائیک
- اندازهگیری DC تا 2500V
- اندازهگیری AC تا 1500V
- اندازهگیری جریان AC/DC تا 999.9A
- فک باریک 35 میلیمتری
- True RMS
- تشخیص پلاریته پنل خورشیدی
- هشدار صوتی و بصری ولتاژ و پلاریته
- پشتیبانی از سنسور فلکسیبل UT-CS09D تا 3000A
- اندازهگیری توان DC
- فیلتر پایینگذر LPF
- اندازهگیری Inrush و Peak
- Bluetooth 5.0
- نمایشگر دوگانه 9999 Counts
- درجه حفاظت IP65
- رده ایمنی CAT III 1500V / CAT IV 600V
UNI-T UT219PV برای چه کسانی مناسب است؟
این مدل برای افرادی مناسب است که با سیستمهای خورشیدی، نیروگاههای فتوولتائیک، اینورترها، تابلوهای برق، سیستمهای ذخیره انرژی و تجهیزات ولتاژ بالا سروکار دارند. اگر نیاز شما تنها اندازهگیریهای معمول برق ساختمان یا جریانهای AC پایین است، یک مولتیمتر یا کلمپمتر عمومی ممکن است اقتصادیتر باشد؛ اما برای کار حرفهای در محیطهای PV، قابلیتهای ایمنی و محدوده ولتاژ UT219PV مزیت قابل توجهی ایجاد میکند.
تفاوت UT219PV با کلمپمترهای معمولی
بسیاری از کلمپمترهای عمومی برای اندازهگیری جریان و ولتاژ در محدودههای متداول برق طراحی شدهاند، اما UT219PV با تمرکز بر سیستمهای فتوولتائیک ساخته شده است. امکان اندازهگیری DC تا 2500V، AC تا 1500V، تشخیص پلاریته پنل، هشدار ولتاژ بالا، رده CAT III 1500V و فک باریک 35 میلیمتری از مهمترین تفاوتهای این مدل هستند.
به همین دلیل هنگام انتخاب ابزار اندازهگیری برای نیروگاه خورشیدی یا تجهیزات PV، نباید تنها حداکثر جریان دستگاه را مقایسه کرد؛ محدوده ولتاژ، رده ایمنی، شکل فک، قابلیت اندازهگیری DC، True RMS و امکانات اختصاصی سیستمهای خورشیدی نیز باید مورد توجه قرار گیرند.
نکات مهم هنگام استفاده از UT219PV
- پیش از اندازهگیری، رده ایمنی و حداکثر ولتاژ مجاز را با مدار مورد آزمایش تطبیق دهید.
- برای اندازهگیری جریان DC، پیش از تست طبق دستورالعمل سازنده دستگاه را Zero کنید.
- برای دستیابی به دقت بهتر، هادی را تا حد امکان در مرکز فک قرار دهید.
- از دستگاه آسیبدیده یا دارای عایق معیوب استفاده نکنید.
- در سیستمهای خورشیدی ولتاژ بالا، اصول ایمنی برق و تجهیزات حفاظت فردی را رعایت کنید.
- از قرار دادن دستگاه در آب یا شرایط خارج از محدوده حفاظتی IP65 خودداری کنید.
- برای اندازهگیری ولتاژهای بالا، از پرابها و لوازم جانبی سازگار و استاندارد استفاده کنید.
سوالات متداول درباره UNI-T UT219PV
UNI-T UT219PV برای چه کاربردی طراحی شده است؟
UT219PV یک کلمپمتر حرفهای AC/DC است که بهطور ویژه برای محیطهای ولتاژ بالای فتوولتائیک طراحی شده و در سیستمهای خورشیدی، ذخیره انرژی، UPS و برخی تجهیزات صنعتی نیز کاربرد دارد.
حداکثر ولتاژ DC قابل اندازهگیری چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ DC در UT219PV برابر با 2500V است.
حداکثر ولتاژ AC قابل اندازهگیری چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ AC این مدل 1500V است.
حداکثر جریان قابل اندازهگیری UT219PV چقدر است؟
محدوده جریان AC و DC دستگاه تا 999.9A است.
آیا UT219PV جریان DC را اندازهگیری میکند؟
بله. این دستگاه قابلیت اندازهگیری جریان DC تا 999.9A را دارد.
آیا UT219PV برای پنل خورشیدی مناسب است؟
بله. این مدل بهصورت تخصصی برای محیطهای فتوولتائیک طراحی شده و علاوه بر محدوده ولتاژ DC بالا، قابلیت تشخیص پلاریته پنل خورشیدی و هشدار صوتی و بصری دارد.
قطر فک UT219PV چقدر است؟
حداکثر قطر هادی قابل عبور از فک دستگاه 35 میلیمتر اعلام شده است.
آیا UT219PV قابلیت True RMS دارد؟
بله. UT219PV از فناوری True RMS پشتیبانی میکند.
آیا UT219PV قابلیت تشخیص پلاریته پنل را دارد؟
بله. دستگاه برای وضعیت پلاریته DC پنل خورشیدی قابلیت هشدار صوتی و بصری دارد و سازنده آن را برای کاربردهای PV معرفی کرده است.
آیا UT219PV بلوتوث دارد؟
بله. این مدل به Bluetooth 5.0 مجهز است و از ارتباط با اپلیکیشن UNI-T Smart Measure پشتیبانی میکند.
آیا میتوان سنسور فلکسیبل به UT219PV متصل کرد؟
بله. این دستگاه با سنسور فلکسیبل UT-CS09D سازگار است. این سنسور بهصورت آپشنال عرضه میشود و برای اندازهگیری جریان AC تا 3000A کاربرد دارد.
آیا UT219PV ضد آب است؟
این مدل دارای درجه حفاظت IP65 است؛ با این حال IP65 به معنی قابل غوطهور کردن دستگاه در آب نیست و دستگاه باید در محدوده شرایط حفاظتی تعیینشده استفاده شود.
رده ایمنی UNI-T UT219PV چیست؟
رده ایمنی دستگاه CAT III 1500V و CAT IV 600V است.
آیا UT219PV قابلیت اندازهگیری توان دارد؟
بله. این مدل قابلیت اندازهگیری توان DC را دارد و محدوده اعلامشده برای آن تا 2500kVA است.
آیا UT219PV دما را اندازهگیری میکند؟
بله. محدوده اندازهگیری دمای دستگاه از 40- تا 400 درجه سانتیگراد اعلام شده است.
UT219PV چه تفاوتی با یک کلمپمتر معمولی دارد؟
این مدل برای کاربردهای ولتاژ بالای PV طراحی شده و قابلیتهایی مانند اندازهگیری DC تا 2500V، AC تا 1500V، تشخیص پلاریته پنل، هشدار ولتاژ بالا، True RMS، IP65 و رده CAT III 1500V را ارائه میدهد.
خرید مولتی متر کلمپی UNI-T UT219PV از کالیبکس
اگر برای نصب، عیبیابی و نگهداری سیستمهای خورشیدی به یک کلمپمتر حرفهای با قابلیت اندازهگیری ولتاژ بالا نیاز دارید، UNI-T UT219PV با اندازهگیری AC/DC، محدوده DC تا 2500V، True RMS، فک باریک 35 میلیمتری، تشخیص پلاریته پنل، Bluetooth و رده ایمنی CAT III 1500V / CAT IV 600V یکی از گزینههای تخصصی این حوزه است. برای بررسی و انتخاب تجهیزات اندازهگیری مناسب، محصولات کالیبکس را مشاهده کنید.
