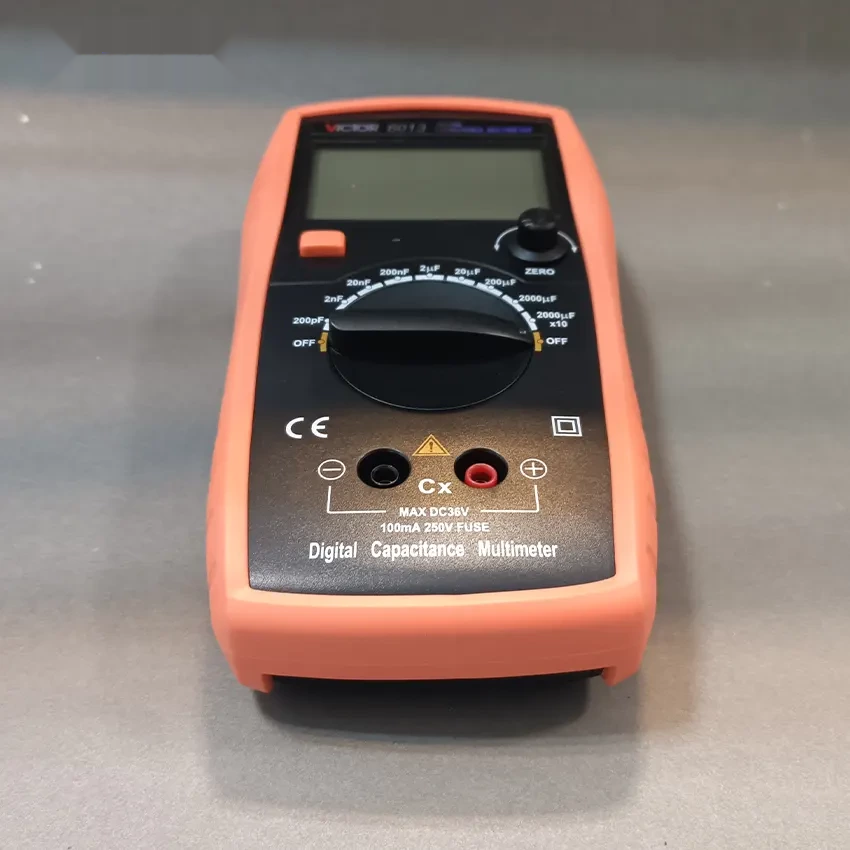

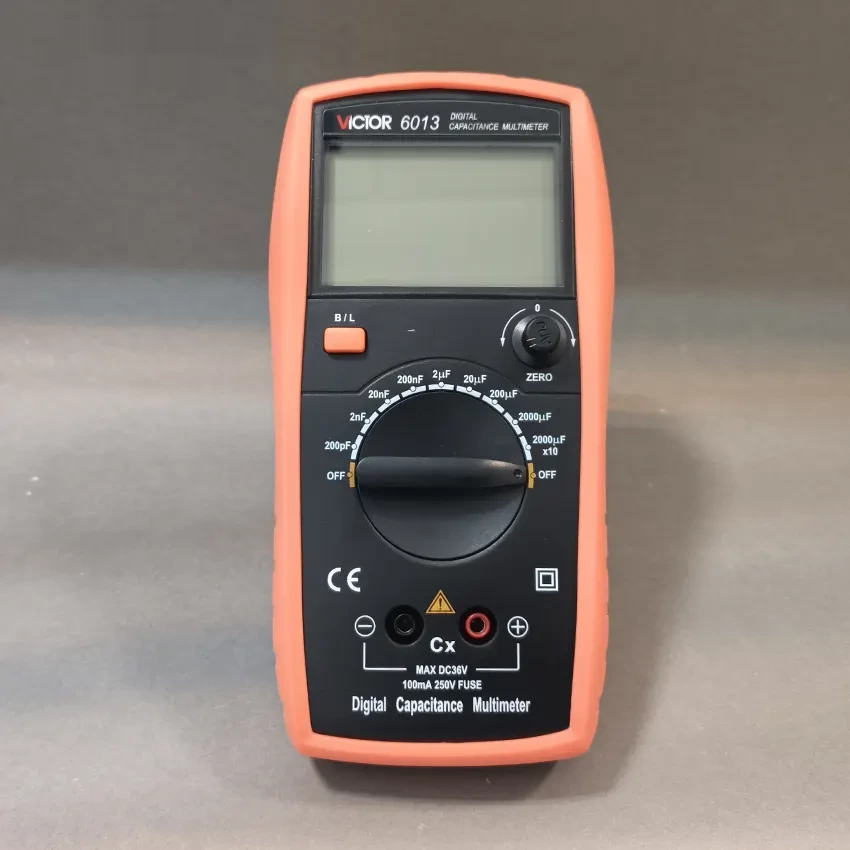

معرفی خازن سنج دیجیتال ویکتور VICTOR VC6013
خازن سنج دیجیتال ویکتور مدل VICTOR VC6013 یک دستگاه تخصصی برای اندازهگیری ظرفیت خازن است که با برخورداری از 9 رنج اندازهگیری، امکان تست خازنهای مختلف از ظرفیتهای بسیار پایین تا 20000 میکروفاراد را فراهم میکند. این دستگاه برای تعمیرکاران و تکنسینهای الکترونیک، آزمایشگاهها، واحدهای کنترل کیفیت و مراکز آموزشی گزینهای کاربردی محسوب میشود.
مهمترین تفاوت خازن سنج VICTOR VC6013 با بسیاری از مولتیمترهای دارای قابلیت اندازهگیری خازن، تخصصی بودن این دستگاه برای سنجش ظرفیت خازنی است. کاربر میتواند با انتخاب رنج مناسب، مقدار ظرفیت خازن را اندازهگیری کرده و نتیجه را روی نمایشگر دیجیتال مشاهده کند. وجود قابلیت تنظیم نقطه صفر نیز امکان اصلاح مقدار اولیه و افزایش دقت اندازهگیری، بهخصوص در ظرفیتهای پایین، را فراهم میکند.
ویژگیهای خازن سنج دیجیتال VICTOR VC6013
- دستگاه تخصصی برای اندازهگیری ظرفیت خازن
- دارای 9 رنج اندازهگیری ظرفیت
- محدوده اندازهگیری از 200pF تا 20000µF
- رزولوشن 0.1pF در رنج 200pF
- نمایشگر LCD با حداکثر نمایش 1999
- مجهز به نور پسزمینه نمایشگر
- دارای قابلیت تنظیم دستی نقطه صفر
- مجهز به Data Hold
- دارای قابلیت خاموش شدن خودکار
- مجهز به نشانگر باتری ضعیف
- دارای محافظت در برابر اضافهبار ورودی
- استفاده از مبدل آنالوگ به دیجیتال Dual Slope
- تغذیه با باتری 9 ولتی قابل تعویض
- طراحی سبک و قابل حمل
محدوده اندازهگیری خازن در VICTOR VC6013
خازن سنج ویکتور VC6013 دارای 9 رنج اندازهگیری است و میتواند طیف گستردهای از خازنها را بررسی کند. این رنجها از 200 پیکوفاراد آغاز شده و تا 20000 میکروفاراد یا 20 میلیفاراد ادامه دارند. تنوع رنجها باعث میشود دستگاه برای تست خازنهای کوچک الکترونیکی و همچنین خازنهای با ظرفیت بالا قابل استفاده باشد.
رنجهای اندازهگیری شامل 200pF، 2nF، 20nF، 200nF، 2µF، 20µF، 200µF، 2000µF و 20000µF هستند. فرکانس اندازهگیری نیز متناسب با رنج انتخابشده تغییر میکند.
دقت و رزولوشن اندازهگیری
یکی از نقاط قوت VICTOR VC6013 برخورداری از رزولوشن مناسب در رنجهای مختلف است. در پایینترین رنج، رزولوشن دستگاه به 0.1pF میرسد و امکان بررسی ظرفیتهای بسیار پایین را فراهم میکند. دقت اندازهگیری با توجه به رنج انتخابشده متفاوت است و در رنجهای مختلف مقادیر متفاوتی دارد.
قابلیت تنظیم نقطه صفر
خازن سنج VICTOR VC6013 به پیچ تنظیم نقطه صفر مجهز شده است. این قابلیت به کاربر اجازه میدهد مقدار اولیه دستگاه را پیش از انجام اندازهگیری تنظیم کند. تنظیم صحیح نقطه صفر بهخصوص هنگام اندازهگیری خازنهای با ظرفیت پایین اهمیت بیشتری دارد و میتواند اثر ظرفیتهای انگلی ناشی از پرابها و اتصالات را کاهش دهد.
نمایشگر LCD با نور پسزمینه
این دستگاه دارای نمایشگر دیجیتال LCD با حداکثر نمایش 1999 است. وجود نور پسزمینه باعث میشود مقادیر اندازهگیریشده در محیطهای کمنور نیز بهراحتی قابل مشاهده باشند. نمایشگر دستگاه اطلاعات اندازهگیری را بهصورت واضح در اختیار کاربر قرار میدهد.
قابلیت Data Hold و خاموش شدن خودکار
قابلیت Data Hold در خازن سنج VICTOR VC6013 امکان ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر را فراهم میکند. این قابلیت هنگام ثبت یا بررسی مقدار اندازهگیریشده کاربرد زیادی دارد. همچنین عملکرد خاموش شدن خودکار از مصرف بیدلیل باتری در زمان عدم استفاده جلوگیری میکند.
کاربردهای خازن سنج VICTOR VC6013
- تست و اندازهگیری ظرفیت انواع خازن
- عیبیابی خازنهای معیوب
- تعمیرات تجهیزات الکترونیکی
- تعمیر بردهای الکترونیکی
- کنترل کیفیت قطعات الکترونیکی
- استفاده در آزمایشگاههای برق و الکترونیک
- استفاده در کارگاههای تعمیرات الکترونیکی
- استفاده آموزشی در مراکز فنی و مهندسی
مشخصات فنی خازن سنج دیجیتال VICTOR VC6013
| مشخصه | مقدار |
|---|
| برند |
VICTOR |
| مدل |
VC6013 |
| نوع دستگاه |
خازن سنج دیجیتال |
| پارامتر اندازهگیری |
ظرفیت خازن |
| تعداد رنج |
9 رنج |
| محدوده اندازهگیری |
200pF تا 20000µF |
| رنج 200pF |
رزولوشن 0.1pF، فرکانس 800Hz، دقت ±(0.5%+7) |
| رنج 2nF |
رزولوشن 1pF، فرکانس 800Hz |
| رنج 20nF |
رزولوشن 10pF، فرکانس 800Hz |
| رنج 200nF |
رزولوشن 100pF، فرکانس 800Hz |
| رنج 2µF |
رزولوشن 1000pF، فرکانس 800Hz |
| رنج 20µF |
رزولوشن 0.01µF، فرکانس 80Hz |
| رنج 200µF |
رزولوشن 0.1µF، فرکانس 8Hz |
| رنج 2000µF |
رزولوشن 1µF، فرکانس 8Hz، دقت ±(2%+5) |
| رنج 20000µF |
رزولوشن 10µF، فرکانس 8Hz، دقت ±(3%+10) |
| نمایشگر |
LCD، حداکثر نمایش 1999 |
| رزولوشن نمایش |
3.5 رقم |
| انتخاب رنج |
دستی |
| تنظیم نقطه صفر |
دستی، حدود ±20pF |
| Data Hold |
دارد |
| نور پسزمینه |
دارد |
| خاموش شدن خودکار |
دارد |
| نشانگر باتری ضعیف |
دارد |
| محافظت ورودی |
دارد |
| نوع مبدل |
Dual Slope A/D Converter |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80%RH |
| حداکثر ولتاژ ورودی |
36V DC |
| فیوز |
100mA / 250V |
| منبع تغذیه |
باتری 9V نوع 6F22 |
| ابعاد |
189 × 88.5 × 27 میلیمتر |
| وزن |
حدود 400 گرم |
نحوه استفاده از VICTOR VC6013
برای اندازهگیری ظرفیت خازن، ابتدا خازن را از مدار جدا کرده و از تخلیه کامل شارژ آن اطمینان حاصل کنید. سپس رنج مناسب را متناسب با ظرفیت تقریبی خازن انتخاب کنید. در صورت نیاز، نقطه صفر دستگاه را تنظیم کرده و پرابها را به پایههای خازن متصل کنید. مقدار ظرفیت خازن پس از انجام اندازهگیری روی نمایشگر LCD نشان داده میشود.
هنگام تست خازنهای الکترولیتی، رعایت قطب مثبت و منفی اهمیت دارد. همچنین از اتصال خازن دارای ولتاژ یا شارژ باقیمانده به دستگاه خودداری کنید، زیرا ممکن است به مدار ورودی خازنسنج آسیب وارد شود.
خرید خازن سنج دیجیتال ویکتور VICTOR VC6013
خازن سنج دیجیتال VICTOR VC6013 انتخابی مناسب برای کاربرانی است که به یک ابزار تخصصی برای اندازهگیری ظرفیت خازن در محدوده وسیع نیاز دارند. برخورداری از 9 رنج اندازهگیری، رزولوشن مناسب، تنظیم نقطه صفر، نمایشگر LCD با نور پسزمینه، Data Hold و طراحی سبک، این مدل را به گزینهای کاربردی برای تعمیرات و تست قطعات الکترونیکی تبدیل کرده است.
سوالات متداول
خازن سنج VICTOR VC6013 برای چه کاری استفاده میشود؟
این دستگاه بهصورت تخصصی برای اندازهگیری ظرفیت خازنها طراحی شده و برای تست، عیبیابی و کنترل کیفیت انواع خازن کاربرد دارد.
بیشترین ظرفیت قابل اندازهگیری با VICTOR VC6013 چقدر است؟
بالاترین رنج اندازهگیری این دستگاه 20000µF یا 20mF است.
کمترین رنج اندازهگیری VICTOR VC6013 چقدر است؟
کمترین رنج نامی دستگاه 200pF است و رزولوشن این رنج 0.1pF میباشد.
آیا VICTOR VC6013 دارای تنظیم صفر است؟
بله، این مدل دارای پیچ تنظیم دستی نقطه صفر با محدوده حدود ±20pF است.
آیا خازن سنج VICTOR VC6013 نور پسزمینه دارد؟
بله، نمایشگر LCD این دستگاه به نور پسزمینه مجهز است و استفاده از آن را در محیطهای کمنور آسانتر میکند.
آیا VICTOR VC6013 قابلیت Data Hold دارد؟
بله، قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر در این دستگاه وجود دارد.
منبع تغذیه خازن سنج VICTOR VC6013 چیست؟
این دستگاه با یک باتری 9 ولتی نوع 6F22 تغذیه میشود.
آیا میتوان خازن شارژ شده را مستقیماً با VC6013 اندازهگیری کرد؟
خیر. پیش از اتصال خازن به دستگاه باید آن را از مدار جدا کرده و از تخلیه کامل شارژ آن اطمینان حاصل کنید.
آیا VICTOR VC6013 برای تعمیرات برد الکترونیکی مناسب است؟
بله، این دستگاه به دلیل تخصصی بودن برای اندازهگیری ظرفیت خازن و داشتن رنجهای متنوع، برای تعمیر و عیبیابی بردها و تجهیزات الکترونیکی کاربرد مناسبی دارد.
