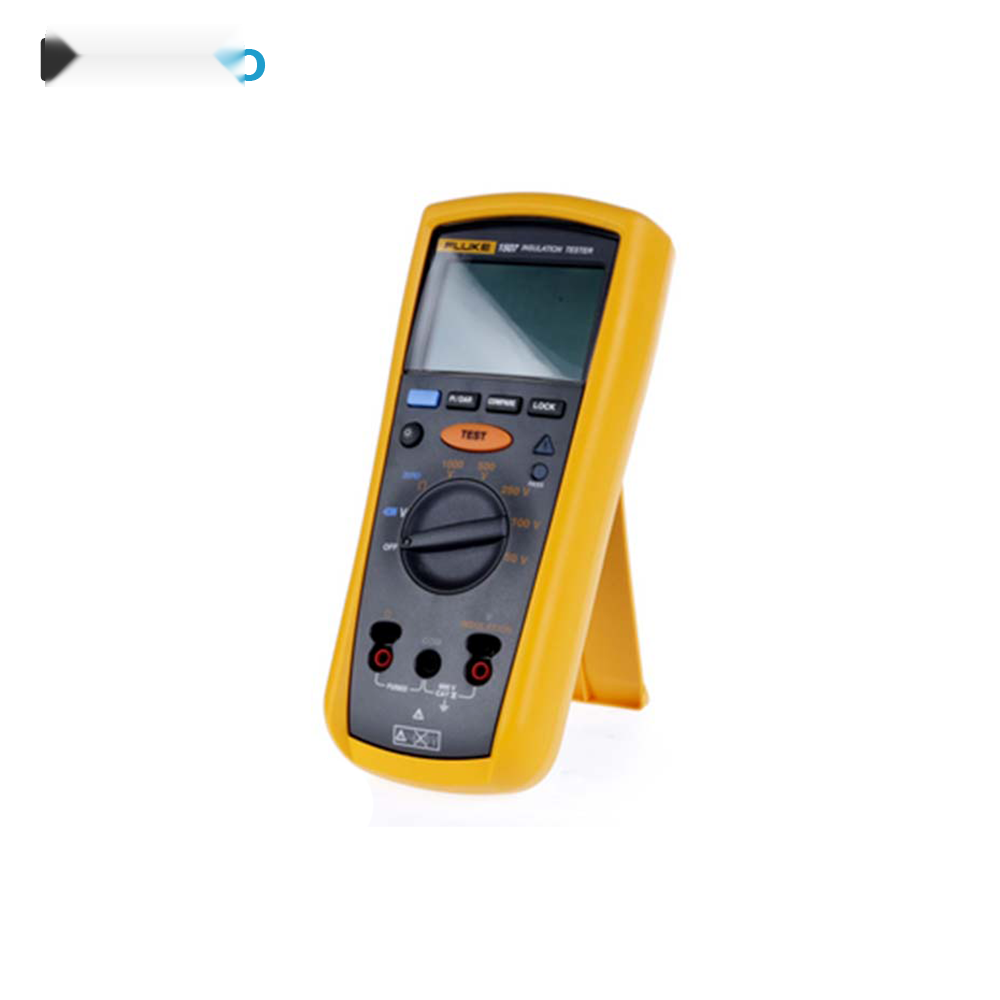

معرفی میگر عایقی 1000 ولتی فلوک FLUKE 1507
میگر فلوک FLUKE 1507 یک تستر حرفهای و قابل حمل برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است. این دستگاه با ارائه ولتاژهای تست 50، 100، 250، 500 و 1000 ولت، امکان بررسی وضعیت عایق کابلها، سیمها، موتورها، تابلوهای برق و سایر تجهیزات الکتریکی را فراهم میکند.
میگر FLUKE 1507 با طراحی جمعوجور، وزن مناسب و عملکرد سریع، گزینهای کاربردی برای تکنسینهای برق، تعمیرکاران، مهندسان تأسیسات و واحدهای نگهداری و تعمیرات صنعتی است. این دستگاه قادر است مقاومت عایق را در محدوده 0.01 مگااهم تا 10 گیگااهم اندازهگیری کند و برای تشخیص افت کیفیت عایق و جلوگیری از بروز خطاهای الکتریکی مورد استفاده قرار گیرد.
یکی از قابلیتهای مهم میگر عایقی فلوک 1507 امکان انتخاب چند سطح ولتاژ تست است. این ویژگی باعث میشود کاربر بتواند متناسب با نوع تجهیزات و سطح عایق مورد آزمایش، ولتاژ مناسب را انتخاب کند. همچنین وجود تشخیص مدار فعال و قابلیت تخلیه خودکار ولتاژ، ایمنی فرآیند تست را افزایش میدهد.
ویژگیهای میگر فلوک FLUKE 1507
- تستر عایق حرفهای و قابل حمل برای کاربردهای صنعتی و الکتریکی
- ولتاژهای تست 50، 100، 250، 500 و 1000 ولت
- محدوده اندازهگیری مقاومت عایق از 0.01 مگااهم تا 10 گیگااهم
- مناسب برای تست عایق کابل، سیم، موتور، تابلو برق و تجهیزات الکتریکی
- مجهز به قابلیت تشخیص مدار فعال پیش از شروع تست
- دارای قابلیت تخلیه خودکار بار الکتریکی پس از انجام تست
- امکان انجام تستهای تکراری با استفاده از پروب تست از راه دور
- مجهز به خاموشی خودکار برای کاهش مصرف باتری
- دارای نمایشگر خوانا با نور پسزمینه
- رده ایمنی CAT IV 600V
- تغذیه توسط چهار باتری قلمی AA
- طراحی سبک و مناسب برای استفاده در محیطهای صنعتی و کارگاهی
کاربردهای میگر عایقی FLUKE 1507
میگر فلوک 1507 برای بررسی کیفیت عایق در انواع تجهیزات الکتریکی کاربرد دارد. با استفاده از این دستگاه میتوان مقاومت عایقی کابلها، سیمکشیها، موتورهای الکتریکی، تابلوهای برق و تجهیزات مشابه را بررسی کرد. اندازهگیری مقاومت عایق یکی از روشهای مهم برای شناسایی فرسودگی، رطوبت، آلودگی یا آسیبدیدگی عایق و پیشگیری از خرابی تجهیزات است.
این دستگاه در نگهداری و تعمیرات صنعتی، تأسیسات الکتریکی، خطوط تولید، کارگاههای برق، صنایع مختلف و عملیات عیبیابی مورد استفاده قرار میگیرد و به دلیل طراحی قابل حمل، برای انجام تست در محل تجهیزات نیز مناسب است.
ولتاژهای تست میگر فلوک 1507
FLUKE 1507 امکان انتخاب پنج سطح ولتاژ تست را در اختیار کاربر قرار میدهد. ولتاژهای 50 و 100 ولت برای کاربردهای خاص و تجهیزات حساس و ولتاژهای بالاتر تا 1000 ولت برای بررسی عایق تجهیزات و مدارهای مناسب استفاده میشوند. انتخاب ولتاژ تست باید مطابق مشخصات فنی تجهیز مورد آزمایش انجام شود.
| ولتاژ تست | دقت اندازهگیری |
|---|
| 50V |
±(3% + 5) |
| 100V |
±(3% + 5) |
| 250V |
±(1.5% + 5) |
| 500V |
±(1.5% + 5) |
| 1000V |
±(1.5% + 5) تا 2000MΩ و ±(10% + 3) بالاتر از 2000MΩ |
مشخصات فنی میگر FLUKE 1507
| مشخصه | مقدار |
|---|
| مدل |
FLUKE 1507 |
| نوع دستگاه |
تستر مقاومت عایق و میگر |
| حداکثر ولتاژ تست |
1000V DC |
| ولتاژهای تست |
50V، 100V، 250V، 500V و 1000V |
| محدوده اندازهگیری مقاومت عایق |
0.01MΩ تا 10GΩ |
| جریان اتصال کوتاه تست عایق |
1mA اسمی |
| تشخیص مدار فعال |
غیرفعال شدن تست در صورت وجود ولتاژ بیشتر از 30V پیش از شروع تست |
| تخلیه خودکار |
کمتر از 0.5 ثانیه برای ظرفیت 1µF یا کمتر |
| حداکثر ظرفیت بار |
1µF |
| حداکثر ولتاژ ورودی هر ترمینال |
600V AC RMS یا DC |
| محدوده اندازهگیری ولتاژ |
تا 600V |
| رزولوشن اندازهگیری ولتاژ |
0.1V |
| دقت اندازهگیری ولتاژ |
±(2% + 3) |
| مقاومت زمین |
20Ω، 200Ω، 2000Ω و 20kΩ |
| دقت مقاومت زمین |
±(1.5% + 3) |
| باتری |
4 عدد باتری AA |
| تعداد تست عایق با باتری نو |
حداقل 1000 تست |
| تعداد اندازهگیری مقاومت با باتری نو |
حداقل 2500 تست |
| دمای کاری |
20- تا 55+ درجه سانتیگراد |
| دمای نگهداری |
40- تا 60+ درجه سانتیگراد |
| رطوبت نسبی |
0 تا 95 درصد، بسته به دمای محیط |
| رده ایمنی |
CAT IV 600V |
| درجه حفاظت |
IP40 |
| ابعاد |
203 × 100 × 50 میلیمتر |
| وزن |
حدود 550 گرم |
| ارتفاع کاری |
2000 متر در CAT IV 600V و 3000 متر در CAT III 600V |
طراحی و کاربری میگر فلوک 1507
FLUKE 1507 با ساختار دستی و ابعاد مناسب طراحی شده است تا کاربر بتواند آن را بهراحتی در محیطهای مختلف جابهجا کند. وزن حدود 550 گرم باعث میشود استفاده طولانیمدت از دستگاه راحتتر باشد. همچنین امکان استفاده از پروب تست از راه دور، انجام اندازهگیریهای تکراری و تست نقاطی را که دسترسی مستقیم به آنها دشوار است، سادهتر میکند.
ایمنی در هنگام استفاده از میگر FLUKE 1507
میگر هنگام انجام تست عایق، ولتاژ DC بالایی به مدار مورد آزمایش اعمال میکند. بنابراین پیش از شروع اندازهگیری باید اطمینان حاصل شود که تجهیز مورد آزمایش از منبع تغذیه جدا شده است. قابلیت تشخیص مدار فعال در FLUKE 1507 میتواند از شروع تست در شرایطی که ولتاژ ترمینال از حد مشخصی بیشتر باشد جلوگیری کند.
پس از پایان تست نیز باید اجازه داد فرآیند تخلیه خودکار انجام شود و پیش از لمس مدار، از نبود ولتاژ اطمینان حاصل کرد. رعایت دستورالعملهای ایمنی سازنده و استفاده از تجهیزات حفاظت فردی مناسب هنگام کار با مدارهای الکتریکی ضروری است.
مزایای خرید میگر عایقی فلوک FLUKE 1507
- پوشش طیف گستردهای از ولتاژهای تست عایق
- اندازهگیری مقاومت عایق تا 10 گیگااهم
- مناسب برای کاربردهای صنعتی و حرفهای
- طراحی قابل حمل و وزن مناسب
- تشخیص مدار دارای ولتاژ پیش از تست
- تخلیه خودکار ولتاژ پس از آزمایش
- مصرف انرژی مناسب و عمر باتری قابل قبول
- ایمنی بالا برای کار در سیستمهای الکتریکی دارای رده CAT IV 600V
سوالات متداول درباره میگر فلوک FLUKE 1507
میگر FLUKE 1507 برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت عایق کابلها، سیمها، موتورها، تابلوهای برق و سایر تجهیزات الکتریکی و بررسی وضعیت عایق آنها استفاده میشود.
حداکثر ولتاژ تست میگر فلوک 1507 چقدر است؟
حداکثر ولتاژ تست عایق این دستگاه 1000 ولت است و کاربر میتواند ولتاژهای 50، 100، 250، 500 و 1000 ولت را انتخاب کند.
محدوده اندازهگیری مقاومت عایق FLUKE 1507 چقدر است؟
محدوده اندازهگیری مقاومت عایق این مدل از 0.01 مگااهم تا 10 گیگااهم است.
آیا FLUKE 1507 برای تست کابل مناسب است؟
بله. این دستگاه برای بررسی مقاومت عایقی کابلها و سیمها کاربرد دارد و میتوان از آن برای تشخیص کاهش کیفیت عایق در سیستمهای الکتریکی استفاده کرد.
آیا میگر فلوک 1507 قابلیت تشخیص مدار برقدار را دارد؟
بله. دستگاه دارای قابلیت تشخیص مدار فعال است و در صورت وجود ولتاژ بیش از 30 ولت در ترمینالها، پیش از شروع تست عایق از انجام آزمایش جلوگیری میکند.
آیا FLUKE 1507 بعد از تست، ولتاژ را تخلیه میکند؟
بله. این مدل به قابلیت تخلیه خودکار مجهز است و پس از پایان تست، بار باقیمانده روی مدار را تخلیه میکند.
میگر FLUKE 1507 با چه باتریهایی کار میکند؟
این دستگاه با چهار عدد باتری قلمی AA از نوع NEDA 15A یا IEC LR6 تغذیه میشود.
آیا FLUKE 1507 برای استفاده صنعتی مناسب است؟
بله. طراحی مقاوم، رده ایمنی CAT IV 600V، محدوده گسترده تست عایق و قابلیت حمل مناسب، این دستگاه را برای بسیاری از کاربردهای تعمیر و نگهداری صنعتی و تأسیسات الکتریکی مناسب میکند.
تفاوت میگر با مولتیمتر معمولی چیست؟
میگر برای تست تخصصی مقاومت عایق از طریق اعمال ولتاژ DC مشخص طراحی شده است، در حالی که مولتیمترهای معمولی عمدتاً برای اندازهگیری ولتاژ، جریان و مقاومت در شرایط عادی مدار استفاده میشوند. برای بررسی کیفیت عایق تجهیزات، استفاده از تستر عایق مناسب مانند FLUKE 1507 انتخاب تخصصیتری است.
جمعبندی
میگر عایقی فلوک FLUKE 1507 یک تستر حرفهای و قابل حمل برای اندازهگیری مقاومت عایق تجهیزات الکتریکی است که با پنج سطح ولتاژ تست از 50 تا 1000 ولت و محدوده اندازهگیری تا 10 گیگااهم، امکان بررسی دقیق وضعیت عایق را فراهم میکند. قابلیت تشخیص مدار فعال، تخلیه خودکار، پروب تست از راه دور، رده ایمنی CAT IV 600V و طراحی جمعوجور، این مدل را به گزینهای مناسب برای تکنسینهای برق، واحدهای تعمیر و نگهداری و متخصصان تأسیسات تبدیل کرده است.
