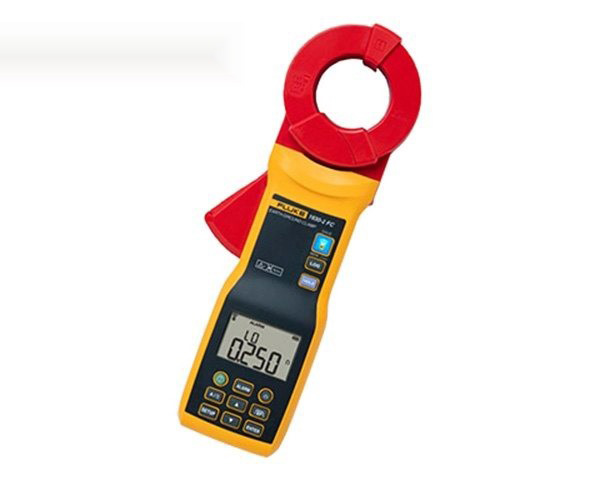

معرفی ارت سنج کلمپی دیجیتال FLUKE 1630-2 FC
ارت سنج کلمپی فلوک FLUKE 1630-2 FC یک ابزار حرفهای برای اندازهگیری مقاومت حلقه زمین و جریان نشتی AC در سیستمهای الکتریکی چنداتصالی است. این دستگاه با استفاده از فک کلمپی دوگانه، امکان اندازهگیری مقاومت حلقه ارت را بدون نیاز به جدا کردن اتصال زمین از سیستم و بدون استفاده از میلههای کمکی فراهم میکند. این ویژگی باعث میشود FLUKE 1630-2 FC برای تست سیستمهای ارت در مکانهایی که دسترسی به خاک یا امکان نصب میله کمکی وجود ندارد، بسیار کاربردی باشد.
یکی از مهمترین مزایای ارت تستر کلمپی FLUKE 1630-2 FC، امکان انجام اندازهگیری در سیستمهای دارای چند مسیر اتصال زمین است. در این روش، نیازی به قطع کردن هادی زمین یا باز کردن مسیرهای موازی ارت نیست؛ بنابراین تست با سرعت بیشتری انجام شده و در بسیاری از شرایط، نیاز به عملیات زمانبر نصب میلههای کمکی از بین میرود.
این مدل علاوه بر اندازهگیری مقاومت حلقه زمین، قابلیت اندازهگیری جریان نشتی AC را نیز دارد. کاربر میتواند جریان نشتی را بدون جدا کردن هادی ارت از سیستم بررسی کند و از اطلاعات بهدستآمده برای عیبیابی، نگهداری پیشگیرانه و بررسی وضعیت تجهیزات الکتریکی استفاده نماید.
Fluke 1630-2 FC به سیستم بیسیم Fluke Connect نیز مجهز است و در مناطق پشتیبانیشده میتواند دادههای اندازهگیری را به تلفن هوشمند یا تبلت منتقل کند. این قابلیت برای ثبت، ذخیره، بررسی و اشتراکگذاری اطلاعات اندازهگیری در پروژههای نگهداری و بازرسی تجهیزات اهمیت زیادی دارد.
ویژگیهای ارت سنج کلمپی فلوک FLUKE 1630-2 FC
- اندازهگیری مقاومت حلقه زمین بدون میله کمکی: اندازهگیری در سیستمهای چندزمینشده با استفاده از فک کلمپی انجام میشود.
- عدم نیاز به قطع اتصال زمین: برای تست مقاومت حلقه زمین لازم نیست اتصال الکترود زمین از سیستم جدا شود.
- اندازهگیری مقاومت حلقه زمین از 0.025 تا 1500 اهم: دستگاه دارای رنج گستردهای برای اندازهگیری مقاومت حلقه زمین است.
- اندازهگیری جریان نشتی AC: محدوده اندازهگیری جریان نشتی از 0.200 میلیآمپر تا 39.99 آمپر است.
- ثبت اطلاعات اندازهگیری: حافظه داخلی دستگاه امکان ذخیره حداقل 32,760 مقدار اندازهگیری را دارد.
- آلارم قابل تنظیم HI/LO: کاربر میتواند حد بالا و پایین را برای ارزیابی سریع نتایج اندازهگیری تعیین کند.
- فیلتر Band-Pass: فیلتر قابل انتخاب برای کاهش نویز ناخواسته در اندازهگیری جریان نشتی AC.
- سیستم بیسیم Fluke Connect: انتقال و مدیریت اطلاعات اندازهگیری از طریق ارتباط بیسیم در مناطق تحت پوشش این سرویس.
- نمایشگر دیجیتال 9999 Count: نمایش واضح مقدار اندازهگیری و وضعیتهای مختلف دستگاه.
- ساختار مقاوم فک کلمپی: فک دستگاه برای استفادههای مداوم در محیطهای صنعتی طراحی شده است.
- محدوده فرکانسی 40 هرتز تا 1 کیلوهرتز: امکان کار در محدوده گسترده فرکانسی مطابق مشخصات فنی دستگاه.
- حداکثر ولتاژ نسبت به زمین 1000 ولت: دستگاه برای کاربردهای حرفهای برق و اندازهگیری در محدوده ایمنی مشخصشده طراحی شده است.
نحوه عملکرد ارت سنج کلمپی FLUKE 1630-2 FC
در روش کلمپی، دستگاه از طریق فک مخصوص خود به هادی یا مسیر مورد نظر متصل میشود و برای سیستمهای دارای چند اتصال زمین، مقاومت حلقه زمین را اندازهگیری میکند. این روش با تست مقاومت الکترود منفرد به وسیله میلههای کمکی تفاوت دارد و باید در سیستمی استفاده شود که مسیرهای موازی زمین مناسب برای تشکیل حلقه اندازهگیری وجود داشته باشند.
یکی از مزیتهای اصلی این روش، حذف فرآیند جدا کردن اتصال زمین و نصب میلههای کمکی در بسیاری از کاربردها است. به همین دلیل ارت سنج کلمپی فلوک 1630-2 FC میتواند برای بررسی سیستمهای ارت در داخل ساختمان، سازههای صنعتی، دکلها، تجهیزات توزیع و مکانهایی که امکان کوبیدن میله در زمین وجود ندارد، گزینه مناسبی باشد.
اندازهگیری جریان نشتی با FLUKE 1630-2 FC
یکی از قابلیتهای مهم این دستگاه، اندازهگیری جریان نشتی AC بدون نیاز به قطع کردن هادی زمین است. این ویژگی به تکنسین اجازه میدهد وضعیت جریانهای ناخواسته عبوری از مسیر ارت را در زمان کار سیستم بررسی کند.
محدوده اندازهگیری جریان نشتی دستگاه از 0.200 میلیآمپر تا 39.99 آمپر است و اندازهگیری در حالت Autorange و در فرکانس 50/60 هرتز انجام میشود. فاکتور Crest Factor نیز حداکثر 3 در مشخصات این بخش اعلام شده است.
قابلیت فیلتر Band-Pass نیز میتواند برای حذف برخی نویزهای ناخواسته هنگام اندازهگیری جریان نشتی AC مورد استفاده قرار گیرد. این قابلیت در عیبیابی و بررسی شرایط واقعی سیستمهای الکتریکی اهمیت ویژهای دارد.
ثبت داده و حافظه داخلی FLUKE 1630-2 FC
FLUKE 1630-2 FC تنها یک ارت سنج کلمپی برای نمایش لحظهای مقدار مقاومت نیست و قابلیت Data Logging نیز دارد. دستگاه میتواند حداقل 32,760 مقدار اندازهگیری را در حافظه خود ذخیره کند.
بازه ثبت اطلاعات قابل تنظیم است و میتواند از 1 ثانیه تا 59 دقیقه و 59 ثانیه انتخاب شود. این قابلیت برای پایش دورهای، ثبت تغییرات مقاومت حلقه زمین و جریان نشتی و تهیه گزارشهای فنی کاربرد دارد.
Fluke Connect در ارت تستر 1630-2 FC
پسوند FC در مدل FLUKE 1630-2 FC نشاندهنده سازگاری دستگاه با سیستم ارتباط بیسیم Fluke Connect است. در مناطقی که این سرویس در دسترس باشد، دادههای اندازهگیری را میتوان از طریق اپلیکیشن روی تلفن همراه یا تبلت مشاهده و مدیریت کرد.
امکان ذخیره و اشتراکگذاری دادهها، ثبت اطلاعات مربوط به تجهیزات و دسترسی به نتایج اندازهگیری برای تیمهای فنی میتواند فرآیند مستندسازی و نگهداری تجهیزات را سادهتر کند. در دسترس بودن قابلیتهای Fluke Connect ممکن است بسته به منطقه متفاوت باشد.
کاربردهای ارت سنج کلمپی FLUKE 1630-2 FC
- اندازهگیری مقاومت حلقه زمین در سیستمهای چندزمینشده
- بررسی سیستمهای ارت در تأسیسات صنعتی
- تست سیستم اتصال زمین تجهیزات الکتریکی
- اندازهگیری جریان نشتی AC
- عیبیابی و نگهداری سیستمهای برق
- تست سیستمهای ارت در محیطهای داخلی
- اندازهگیری در مکانهایی که امکان نصب میله کمکی وجود ندارد
- بررسی سیستم زمین تجهیزات توزیع و سازههای صنعتی
- ثبت و مستندسازی نتایج اندازهگیریهای دورهای
تفاوت ارت سنج کلمپی با ارت تستر میلهای
تفاوت اصلی ارت سنج کلمپی با ارت تسترهای متداول سه سیمه یا چهار سیمه در روش اندازهگیری است. در روش کلمپی، برای سیستمهای چنداتصالی میتوان مقاومت حلقه زمین را بدون قطع کردن اتصال زمین و بدون نصب میلههای کمکی اندازهگیری کرد.
این موضوع باعث میشود FLUKE 1630-2 FC در برخی شرایطی که تسترهای میلهای با محدودیت اجرایی مواجه هستند، بسیار کاربردی باشد. با این حال، 1630-2 FC برای اندازهگیری مقاومت یک الکترود زمین منفرد که در یک سیستم چندزمینشده قرار ندارد، ابزار مناسبی نیست. برای چنین کاربردهایی باید از ارت تسترهای تخصصی مبتنی بر روش میلهای مانند مدلهای مناسب سری GEO استفاده شود.
مشخصات فنی ارت سنج کلمپی دیجیتال FLUKE 1630-2 FC
نوع دستگاه
ارت سنج کلمپی / Earth Ground Clamp
حداکثر ولتاژ نسبت به زمین
1000V
محدوده فرکانس
40Hz تا 1kHz
مقاومت حلقه زمین
0.025Ω تا 1500Ω
انتخاب محدوده
خودکار (Autorange)
جریان نشتی زمین
0.200mA تا 39.99A AC
دقت مقاومت حلقه زمین
0.025 تا 0.249Ω: ±1.5% + 0.02Ω
0.250 تا 0.999Ω: ±1.5% + 0.05Ω
1.000 تا 9.999Ω: ±1.5% + 0.10Ω
10.00 تا 49.99Ω: ±1.5% + 0.30Ω
50.00 تا 99.99Ω: ±1.5% + 0.50Ω
100.0 تا 199.9Ω: ±3.0% + 1.0Ω
200.0 تا 399.9Ω: ±5.0% + 5.0Ω
400 تا 599Ω: ±10.0% + 10Ω
600 تا 1500Ω: ±20%
دقت جریان نشتی
از 0.200 تا 3.999mA: ±2.0% + 0.05mA
از 4.00 تا 39.99mA: ±2.0% + 0.03mA
از 40.0 تا 399.9mA: ±2.0% + 0.3mA
از 0.400 تا 3.999A: ±2.0% + 3mA
از 4.00 تا 39.99A: ±2.0% + 30mA
رزولوشن جریان نشتی
از 1µA تا 10mA، متناسب با رنج اندازهگیری
فرکانس جریان نشتی
50/60Hz، True RMS، Crest Factor ≤3
نمایشگر
LCD دیجیتال 9999 Count
نرخ بهروزرسانی نمایشگر
4 بار در ثانیه
ظرفیت ثبت اطلاعات
حداقل 32,760 مقدار اندازهگیری
بازه ثبت اطلاعات
از 1 ثانیه تا 59 دقیقه و 59 ثانیه
اندازه هادی قابل قبول
تقریباً 40 میلیمتر
درجه حفاظت
IP30 مطابق IEC/EN 60529، با فک بسته
رده ایمنی اندازهگیری
CAT IV 600V / CAT III 1000V
استانداردهای ایمنی
IEC/EN 61010-1، IEC/EN 61557-1، IEC/EN 61010-2-032، IEC/EN 61557-5، IEC/EN 61557-13
استاندارد EMC
IEC/EN 61326-1 و CISPR 11
دمای کاری
10- تا 50+ درجه سانتیگراد
دمای نگهداری
20- تا 60+ درجه سانتیگراد
دمای مرجع
23±5 درجه سانتیگراد
ارتفاع نگهداری
تا 12000 متر
نوع باتری
4 عدد باتری AA آلکالاین، IEC/EN LR6
عمر باتری
بیش از 15 ساعت در شرایط مشخصشده
ابعاد
283 × 105 × 48 میلیمتر
ارتباط بیسیم
پشتیبانی از Fluke Connect؛ در مناطق تحت پوشش سرویس
بازه فرکانس رادیویی
2412 تا 2462MHz
استانداردهای ایمنی FLUKE 1630-2 FC
FLUKE 1630-2 FC مطابق استانداردهای مختلف ایمنی و اندازهگیری طراحی شده است. از مهمترین موارد میتوان به IEC/EN 61010-1، IEC/EN 61010-2-032، IEC/EN 61557-1، IEC/EN 61557-5 و IEC/EN 61557-13 اشاره کرد.
رده ایمنی اندازهگیری دستگاه برابر CAT IV 600V و CAT III 1000V است. این مشخصه باید با سطح ولتاژ و محیط واقعی کار تطبیق داده شود و رعایت دستورالعملهای ایمنی سازنده هنگام استفاده الزامی است.

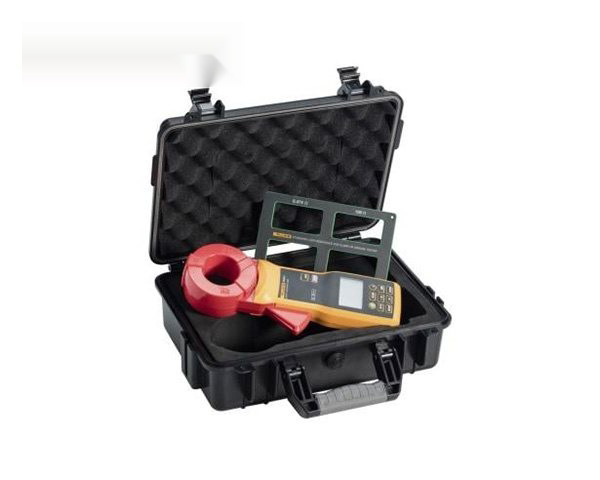

لوازم همراه FLUKE 1630-2 FC
- دستگاه ارت سنج کلمپی FLUKE 1630-2 FC
- کیف حمل سخت (Hard Case)
- استاندارد مقاومت حلقه (Loop Resistance Standard)
- 4 عدد باتری AA
- راهنمای ایمنی
- راهنمای مرجع سریع
کالیبراسیون ارت سنج کلمپی FLUKE 1630-2 FC
برای تجهیزات اندازهگیری حرفهای، کالیبراسیون و اطمینان از صحت عملکرد دستگاه اهمیت زیادی دارد. طبق اطلاعات رسمی فلوک، دستگاههای این برند در کارخانه کالیبره میشوند، اما کالیبراسیون کارخانهای لزوماً به معنای ارائه گواهی کالیبراسیون قابل ردیابی به یک استاندارد برای هر دستگاه نیست. در صورت نیاز به گواهی قابل ردیابی، دستگاه باید طبق فرآیند کالیبراسیون مربوطه بررسی شود.
در صورت نیاز به کالیبراسیون FLUKE 1630-2 FC یا دریافت اطلاعات درباره نوع گواهی کالیبراسیون، شرایط و هزینه آن، بهتر است پیش از ثبت سفارش با کارشناسان کالیبکس هماهنگ شود.
نکات مهم هنگام استفاده از FLUKE 1630-2 FC
- این دستگاه برای اندازهگیری مقاومت حلقه زمین در سیستمهای چندزمینشده طراحی شده است.
- برای اندازهگیری مقاومت یک الکترود منفرد، باید از روش و دستگاه مناسب تست مقاومت زمین استفاده شود.
- قبل از انجام تست، شرایط سیستم و سطح ایمنی مورد نیاز بررسی شود.
- فک کلمپ باید کاملاً بسته باشد تا اندازهگیری با شرایط صحیح انجام شود.
- اندازهگیری جریان نشتی باید مطابق دستورالعمل سازنده و در محدوده مجاز دستگاه انجام شود.
- در صورت نمایش OL، مقدار اندازهگیریشده از محدوده قابل نمایش دستگاه خارج شده است.
- استفاده از دستگاه باید توسط افراد دارای صلاحیت فنی و با رعایت الزامات ایمنی برق انجام شود.
سوالات متداول درباره ارت سنج FLUKE 1630-2 FC
ارت سنج کلمپی FLUKE 1630-2 FC چه چیزی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت حلقه زمین در سیستمهای چندزمینشده و همچنین اندازهگیری جریان نشتی AC طراحی شده است. محدوده مقاومت حلقه زمین آن از 0.025 تا 1500 اهم است.
آیا FLUKE 1630-2 FC به میله ارت کمکی نیاز دارد؟
برای روش کلمپی این دستگاه در سیستمهای چندزمینشده، نیازی به نصب میلههای کمکی نیست. یکی از مزیتهای اصلی این روش، امکان اندازهگیری بدون جدا کردن اتصال زمین و بدون استفاده از میله کمکی است.
آیا FLUKE 1630-2 FC برای اندازهگیری مقاومت یک چاه ارت منفرد مناسب است؟
خیر، در صورتی که هدف اندازهگیری مقاومت یک الکترود زمین منفرد و جدا از یک سیستم چندزمینشده باشد، این مدل انتخاب مناسبی نیست. برای این کاربرد باید از ارت تسترهای میلهای تخصصی استفاده شود.
محدوده اندازهگیری مقاومت FLUKE 1630-2 FC چقدر است؟
محدوده اندازهگیری مقاومت حلقه زمین از 0.025 اهم تا 1500 اهم است و دستگاه به صورت خودکار محدوده مناسب را انتخاب میکند.
حداکثر جریان نشتی قابل اندازهگیری با FLUKE 1630-2 FC چقدر است؟
این دستگاه جریان نشتی AC را از 0.200 میلیآمپر تا 39.99 آمپر اندازهگیری میکند.
آیا FLUKE 1630-2 FC جریان نشتی را بدون قطع ارت اندازهگیری میکند؟
بله. یکی از کاربردهای مهم این دستگاه اندازهگیری جریان نشتی AC بدون نیاز به جدا کردن هادی یا الکترود زمین از سیستم است.
اندازه فک کلمپی FLUKE 1630-2 FC چقدر است؟
سایز هادی قابل پذیرش توسط فک دستگاه تقریباً 40 میلیمتر است.
FLUKE 1630-2 FC چه نوع باتری استفاده میکند؟
دستگاه با 4 عدد باتری قلمی AA آلکالاین کار میکند و طبق مشخصات سازنده، عمر باتری در شرایط مشخصشده بیش از 15 ساعت است.
آیا FLUKE 1630-2 FC دارای حافظه ثبت اطلاعات است؟
بله. این ارت تستر کلمپی میتواند حداقل 32,760 مقدار اندازهگیری را ذخیره کند و فاصله زمانی ثبت اطلاعات از 1 ثانیه تا 59 دقیقه و 59 ثانیه قابل تنظیم است.
آیا FLUKE 1630-2 FC از Fluke Connect پشتیبانی میکند؟
بله. مدل 1630-2 FC با سیستم بیسیم Fluke Connect سازگار است. البته دسترسی به این سرویس ممکن است بر اساس کشور یا منطقه متفاوت باشد.
درجه ایمنی FLUKE 1630-2 FC چقدر است؟
رده ایمنی اندازهگیری این دستگاه CAT IV 600V و CAT III 1000V است. درجه حفاظت بدنه نیز IP30 با فک بسته اعلام شده است.
آیا FLUKE 1630-2 FC ضدآب است؟
خیر. درجه حفاظت دستگاه IP30 با فک بسته است و نباید آن را به عنوان دستگاه ضدآب یا مناسب استفاده در شرایط بارانی و خیس در نظر گرفت.
وزن FLUKE 1630-2 FC چقدر است؟
وزن دستگاه حدود 880 گرم است.
آیا FLUKE 1630-2 FC برای تست چاه ارت مناسب است؟
اگر سیستم ارت دارای چند مسیر اتصال زمین باشد، این دستگاه برای اندازهگیری مقاومت حلقه زمین گزینه بسیار مناسبی است. اما برای اندازهگیری مقاومت یک چاه یا الکترود منفرد، باید از روش تست مناسب و ارت تستر میلهای استفاده شود.
تفاوت FLUKE 1630-2 FC با ارت سنج سه سیمه چیست؟
ارت سنج سه سیمه معمولاً برای اندازهگیری مقاومت الکترود زمین با استفاده از میلههای کمکی استفاده میشود؛ در حالی که FLUKE 1630-2 FC برای اندازهگیری مقاومت حلقه زمین در سیستمهای چندزمینشده از روش کلمپی استفاده میکند و در کاربردهای مناسب، نیاز به قطع اتصال زمین یا نصب میله کمکی ندارد.
جمعبندی و راهنمای خرید FLUKE 1630-2 FC
ارت سنج کلمپی دیجیتال FLUKE 1630-2 FC یکی از ابزارهای تخصصی فلوک برای اندازهگیری مقاومت حلقه زمین و جریان نشتی AC در سیستمهای چندزمینشده است. مهمترین مزیت آن، امکان انجام تست بدون قطع کردن مسیر زمین و بدون استفاده از میلههای کمکی در کاربردهای مناسب است.
محدوده مقاومت حلقه زمین از 0.025 تا 1500 اهم، اندازهگیری جریان نشتی تا 39.99 آمپر، ثبت حداقل 32,760 مقدار، قابلیت تنظیم آلارم HI/LO، فیلتر Band-Pass، ارتباط بیسیم Fluke Connect، رده ایمنی CAT IV 600V / CAT III 1000V و طراحی مقاوم، این مدل را به گزینهای حرفهای برای تکنسینها، مهندسان برق، واحدهای تعمیر و نگهداری و کارشناسان تست سیستمهای الکتریکی تبدیل کرده است.
پیش از خرید ارت سنج کلمپی FLUKE 1630-2 FC باید نوع سیستم ارت و هدف اندازهگیری مشخص شود؛ زیرا روش کلمپی این دستگاه برای سیستمهای چندزمینشده طراحی شده و برای هر نوع اندازهگیری مقاومت الکترود منفرد کاربرد ندارد. برای انتخاب مدل مناسب، بررسی شرایط پروژه، نوع سیستم زمین و نیاز به کالیبراسیون توصیه میشود. برای دریافت مشاوره فنی و بررسی شرایط کالیبراسیون میتوانید با کارشناسان کالیبکس هماهنگ کنید.
