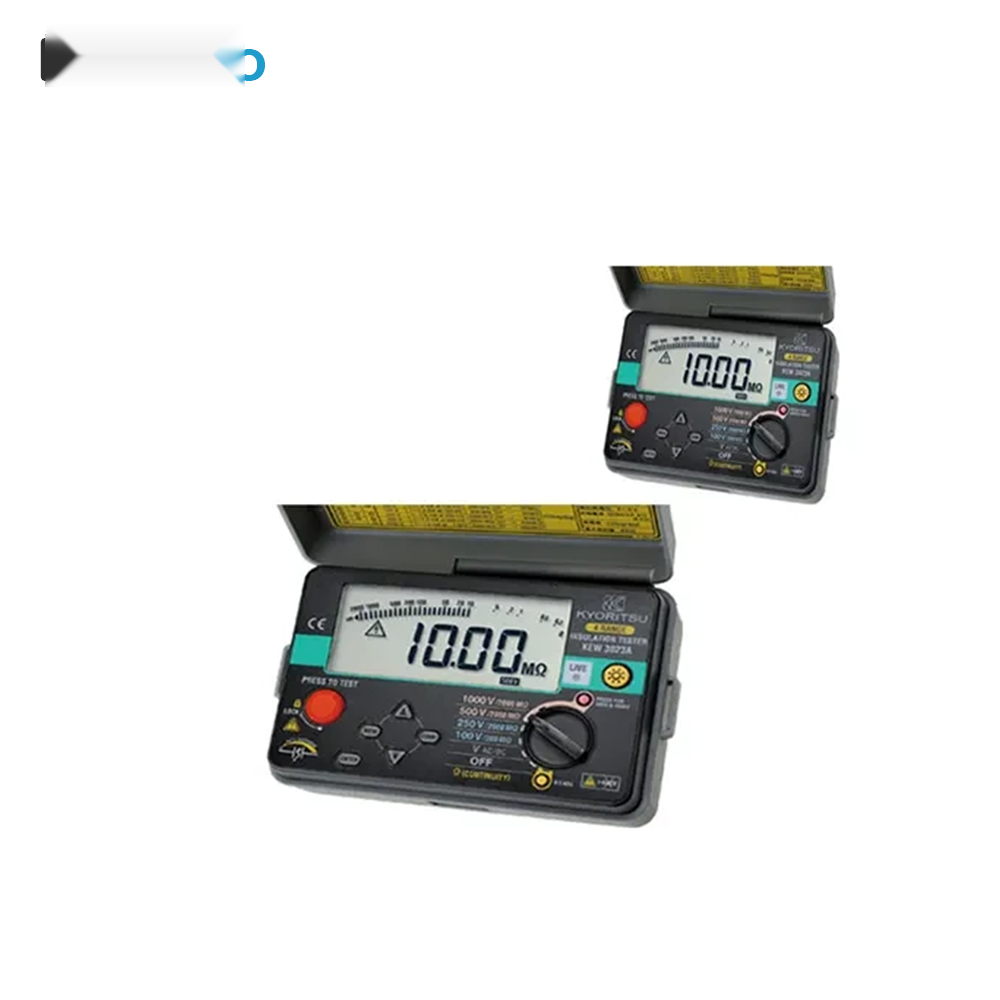

معرفی میگر دیجیتال کیوریتسو KYORITSU 3023A
میگر دیجیتال KYORITSU 3023A یک تستر مقاومت عایقی حرفهای و کاربردی از برند ژاپنی کیوریتسو است که برای بررسی وضعیت عایق تجهیزات و مدارهای الکتریکی مورد استفاده قرار میگیرد. این دستگاه با اعمال ولتاژ DC در سطوح 100، 250، 500 و 1000 ولت، امکان اندازهگیری مقاومت عایقی کابلها، سیمها، موتورها، ترانسفورماتورها، ژنراتورها و سایر تجهیزات الکتریکی را فراهم میکند.
اندازهگیری مقاومت عایقی یکی از مهمترین مراحل در نصب، راهاندازی، تعمیر و نگهداری تجهیزات الکتریکی است. کاهش مقاومت عایقی میتواند نشانه فرسودگی، رطوبت، آلودگی، آسیب مکانیکی یا خرابی مواد عایق باشد. میگر KYORITSU 3023A با ارائه مقادیر مقاومت در محدودههای مختلف، به تکنسین و مهندس برق کمک میکند وضعیت عایق تجهیزات را با دقت مناسبی بررسی و از بروز نشتی جریان و خطاهای الکتریکی جلوگیری کند.
یکی از مزایای مهم این مدل، برخورداری از چهار سطح ولتاژ تست است. کاربر میتواند متناسب با نوع تجهیز و سطح عایق مورد آزمایش، ولتاژ مناسب را انتخاب کند. این قابلیت باعث میشود دستگاه برای طیف متنوعی از کاربردهای تعمیر و نگهداری سیستمهای برق مناسب باشد.
کاربردهای میگر KYORITSU 3023A
- تست مقاومت عایقی کابلها و سیمهای برق
- بررسی عایق موتورهای الکتریکی و ژنراتورها
- تست عایق ترانسفورماتورها و تجهیزات قدرت
- بررسی وضعیت عایق تابلوها و مدارهای الکتریکی
- کنترل کیفیت عایق در زمان نصب و راهاندازی تجهیزات
- تشخیص افت مقاومت عایقی ناشی از رطوبت و فرسودگی
- استفاده در تعمیر و نگهداری دورهای تجهیزات الکتریکی
ویژگیهای میگر دیجیتال KYORITSU 3023A
- چهار ولتاژ تست 100، 250، 500 و 1000 ولت DC
- اندازهگیری مقاومت عایقی در محدودههای مختلف تا 1000 مگااهم
- قابلیت اندازهگیری ولتاژ AC/DC تا 600 ولت
- دارای قابلیت تست پیوستگی مدار
- جریان تست پیوستگی تا 200 میلیآمپر
- دارای تابع مقایسهای Pass/Fail برای ارزیابی سریع نتایج
- مجهز به بیزر برای اعلام وضعیت تست پیوستگی
- حافظه داخلی برای ذخیره حداکثر 99 نتیجه اندازهگیری
- صفحهنمایش دارای نور پسزمینه برای استفاده در محیطهای کمنور
- طراحی مناسب برای استفاده در عملیات تعمیر و نگهداری برق
ولتاژهای تست در میگر 3023A
میگر KYORITSU 3023A امکان انتخاب چهار سطح ولتاژ تست را در اختیار کاربر قرار میدهد. ولتاژهای 100، 250، 500 و 1000 ولت DC برای انجام تست عایقی تجهیزات مختلف در نظر گرفته شدهاند. انتخاب ولتاژ مناسب باید بر اساس مشخصات تجهیز، سطح ولتاژ کاری و دستورالعمل سازنده انجام شود.
تست پیوستگی با KYORITSU 3023A
علاوه بر تست مقاومت عایقی، این دستگاه قابلیت تست پیوستگی را نیز ارائه میدهد. وجود جریان تست مناسب و بیزر داخلی باعث میشود بررسی اتصال الکتریکی و تشخیص قطعشدگی در مدار با سرعت بیشتری انجام شود. تابع مقایسهای Pass/Fail نیز امکان ارزیابی سریع نتیجه تست نسبت به مقدار تعیینشده را فراهم میکند.
حافظه و ثبت نتایج اندازهگیری
یکی از قابلیتهای کاربردی میگر دیجیتال کیوریتسو 3023A امکان ذخیرهسازی حداکثر 99 نتیجه اندازهگیری است. این ویژگی برای تکنسینهایی که نیاز به ثبت نتایج تستهای متوالی و مقایسه آنها در زمان تعمیر و نگهداری دارند، کاربرد زیادی دارد.
مشخصات فنی میگر دیجیتال KYORITSU 3023A
| مشخصات | مقدار |
|---|
| مدل |
KYORITSU 3023A |
| نوع دستگاه |
تستر مقاومت عایقی دیجیتال / میگر |
| ولتاژهای تست عایقی |
100V / 250V / 500V / 1000V DC |
| محدوده مقاومت عایقی |
تا 1000MΩ |
| اندازهگیری ولتاژ |
20 تا 600V AC/DC |
| تست پیوستگی |
دارد |
| جریان تست پیوستگی |
حداکثر 200mA |
| حافظه |
ذخیره تا 99 داده |
| تابع مقایسه |
Pass/Fail |
| هشدار صوتی |
دارد |
| نور پسزمینه |
دارد |
| ابعاد |
105 × 158 × 70 میلیمتر |
| کشور سازنده |
ژاپن |
مزایای استفاده از میگر KYORITSU 3023A
ترکیب چند سطح ولتاژ تست، قابلیت اندازهگیری مقاومت عایقی، تست پیوستگی، ذخیره نتایج و نمایشگر دارای نور پسزمینه، این مدل را به گزینهای مناسب برای تکنسینهای برق، پیمانکاران تأسیسات، واحدهای تعمیر و نگهداری و متخصصان تست تجهیزات الکتریکی تبدیل کرده است. طراحی کاربردی دستگاه نیز انجام تستهای دورهای را سادهتر میکند.
تفاوت تست مقاومت عایقی و تست پیوستگی
تست مقاومت عایقی برای بررسی کیفیت و سلامت لایه عایق و اندازهگیری مقاومت بسیار بالای آن انجام میشود، در حالی که تست پیوستگی برای بررسی وجود مسیر الکتریکی مناسب و تشخیص قطعشدگی مدار کاربرد دارد. KYORITSU 3023A با ارائه هر دو قابلیت، امکان انجام دو نوع آزمایش مهم در عملیات عیبیابی و نگهداری تجهیزات الکتریکی را در یک دستگاه فراهم میکند.
نکات مهم هنگام استفاده از میگر 3023A
- قبل از انجام تست عایقی، تجهیز مورد آزمایش باید از منبع تغذیه جدا شود.
- قبل از اتصال پرابها، از بیبرق بودن مدار اطمینان حاصل کنید.
- ولتاژ تست باید متناسب با مشخصات تجهیز انتخاب شود.
- پس از پایان تست، امکان وجود ولتاژ باقیمانده در تجهیز مورد آزمایش را در نظر بگیرید.
- برای افزایش دقت اندازهگیری، پرابها و محل اتصال باید تمیز و مناسب باشند.
- تست تجهیزات دارای خازن یا ظرفیت ذخیره انرژی باید با رعایت دستورالعمل ایمنی انجام شود.
سوالات متداول درباره میگر KYORITSU 3023A
میگر KYORITSU 3023A برای چه کاری استفاده میشود؟
این دستگاه برای اندازهگیری مقاومت عایقی کابلها، موتورها، ترانسفورماتورها، ژنراتورها و سایر تجهیزات الکتریکی و همچنین انجام تست پیوستگی مدار استفاده میشود.
میگر 3023A چه ولتاژهای تستی دارد؟
این مدل دارای چهار سطح ولتاژ تست 100، 250، 500 و 1000 ولت DC است.
آیا KYORITSU 3023A قابلیت تست پیوستگی دارد؟
بله، این دستگاه علاوه بر تست مقاومت عایقی، به قابلیت تست پیوستگی و بیزر هشدار مجهز است.
حافظه میگر KYORITSU 3023A چقدر است؟
این دستگاه قابلیت ذخیرهسازی حداکثر 99 نتیجه اندازهگیری را دارد.
آیا میگر 3023A ولتاژ AC و DC را اندازهگیری میکند؟
بله، این مدل قابلیت اندازهگیری ولتاژ AC/DC را در محدوده 20 تا 600 ولت دارد.
میگر KYORITSU 3023A برای تست کابل مناسب است؟
بله، یکی از کاربردهای اصلی این دستگاه بررسی مقاومت عایقی کابلها و سیمهای برق است و میتوان از آن در عملیات نصب، تعمیر و نگهداری استفاده کرد.
چرا اندازهگیری مقاومت عایقی اهمیت دارد؟
کاهش مقاومت عایقی میتواند نشاندهنده آسیب، رطوبت، آلودگی یا فرسودگی عایق باشد. اندازهگیری دورهای مقاومت عایقی به شناسایی مشکلات پیش از ایجاد خطاهای جدی در تجهیزات الکتریکی کمک میکند.
جمعبندی
میگر دیجیتال KYORITSU 3023A یک تستر عایق چندمنظوره برای اندازهگیری مقاومت عایقی و تست پیوستگی تجهیزات الکتریکی است. وجود چهار سطح ولتاژ تست، اندازهگیری ولتاژ AC/DC، حافظه 99 داده، تابع Pass/Fail، بیزر و نور پسزمینه باعث شده این دستگاه برای کاربردهای حرفهای در حوزه برق و تعمیر و نگهداری انتخاب مناسبی باشد.
برای اطلاع از قیمت میگر دیجیتال KYORITSU 3023A، موجودی و دریافت اطلاعات فنی و مشاوره خرید، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
